IPS TFT LCD的全面解析
2025-09-28
447
2025-09-28
447
IPS TFT LCD 是通过 “平面转换液晶排列 + 薄膜晶体管驱动” 优化的 LCD 技术，核心优势在于超广视角、精准色彩、抗触控无波纹，完美解决了传统 LCD 的视角和色彩痛点；但同时存在功耗高、对比度低、成本高的局限。其应用场景覆盖消费电子、专业设备、工业控制等领域，是目前中高端显示产品的主流选择，尤其适合对 “观看体验” 和 “色彩精度” 有高要求的场景。
 |  |  |

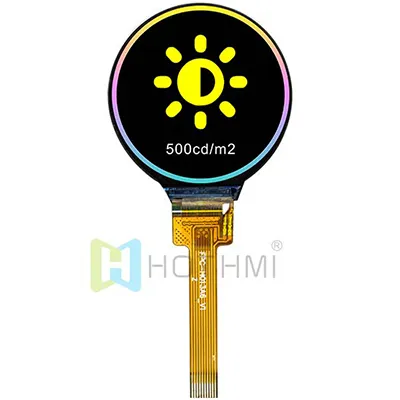

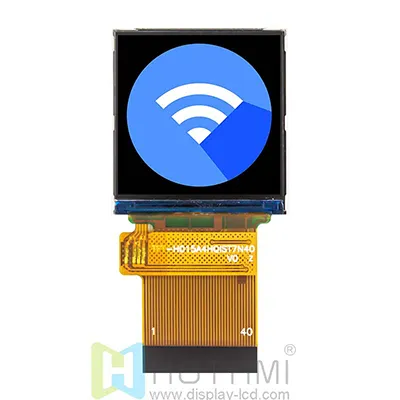

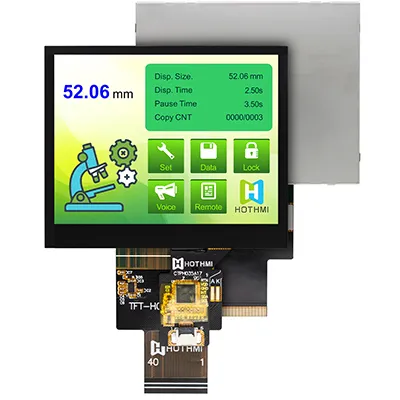

IPS TFT LCD显示屏 1.28英寸 240x240 SPI接口 | IPS TFT LCD显示屏 1.5英寸 320x320 8080 MCU接口 | IPS TFT LCD 显示屏 3.5 英寸 640x480 RGB接口 电容式触摸屏 |
 |  |  |

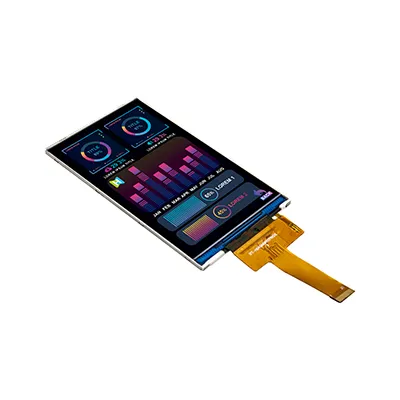

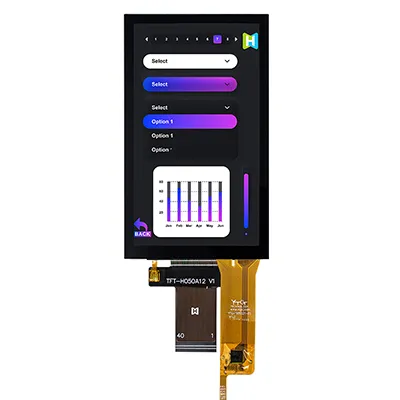

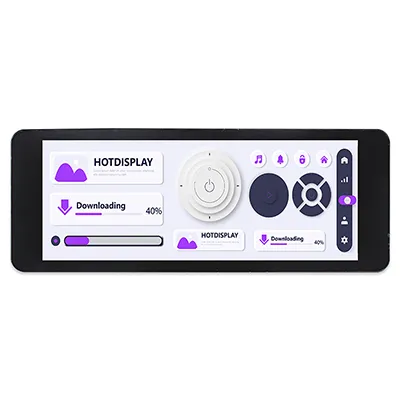

IPS TFT LCD显示屏 4.0英寸480x800 MIPI接口 | IPS TFT LCD显示屏 5.0英寸 480x854 RGB+SPI接口 电容式触摸屏 | IPS TFT LCD显示屏 6.8英寸 480x1280 LVDS接口 电容式触摸屏 |
 |  |  |

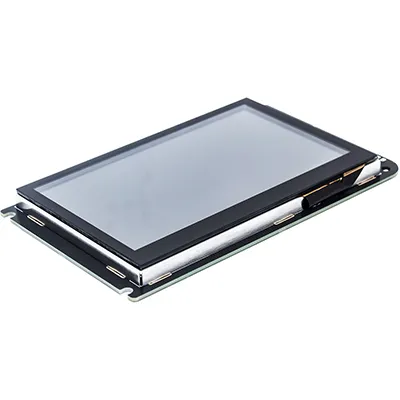

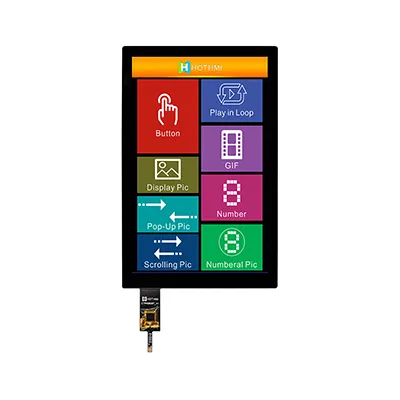

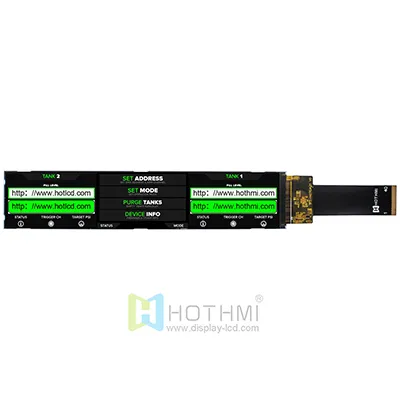

IPS TFT LCD显示屏 7.0英寸 280x1424 SPI接口 | IPS TFT LCD显示屏 8.0英寸 800x1280 MIPI DSI接口 电容式触摸屏 | IPS TFT LCD显示屏 4.3英寸800x400 UART接口 |
 |  |  |

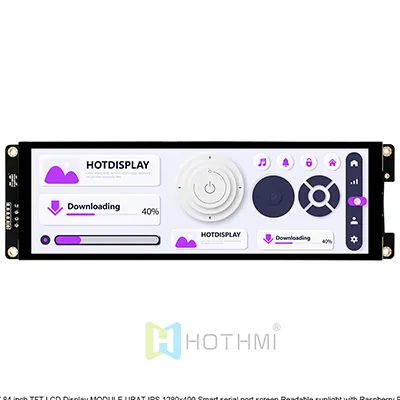

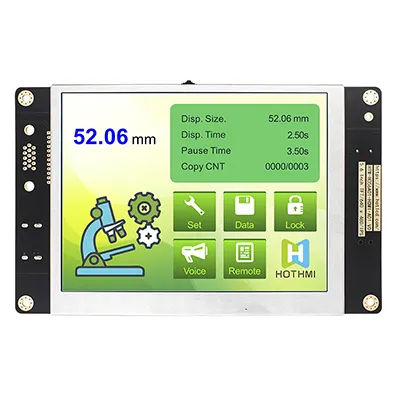

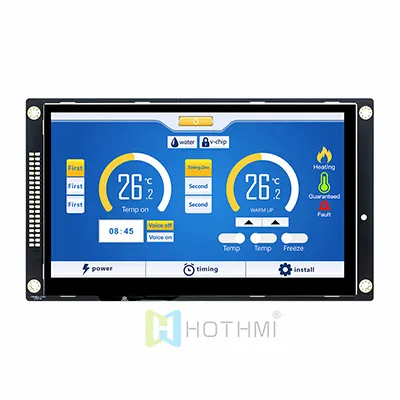

IPS TFT LCD显示屏 5.6英寸 640x480 HI/VGA接口 | IPS TFT LCD显示屏 7.0英寸 1024x600 RGB接口 | IPS TFT LCD显示屏 7.84英寸1280x400 UART/RS232接口 |
IPS TFT LCD，即平面转换薄膜晶体管液晶显示器（In-Plane Switching Thin-Film Transistor Liquid Crystal Display），是目前主流的显示技术之一，广泛应用于手机、电脑、电视等设备。它在传统 TFT LCD 基础上通过优化液晶分子排列方式，解决了视角和色彩表现的核心痛点，成为中高端显示产品的首选技术之一。
要理解 IPS TFT LCD，需先拆解其三个关键技术模块，三者共同决定了其显示性能：
技术模块 | 核心作用 | 通俗解释 |
TFT（薄膜晶体管） | 信号控制层 | 精准控制像素明暗，避免传统 LCD 的 “拖影” 问题，实现高分辨率和快速响应。 |
LCD（液晶显示器） | 图像生成层 | 利用液晶分子的 “光偏转特性” 工作：液晶分子本身不发光，需依赖背光层（如 LED），通过改变液晶分子排列角度，调节穿过的光量，从而呈现不同亮度和色彩。 |
IPS（平面转换） | 液晶排列优化技术 | 改变传统 LCD 中液晶分子 “垂直排列” 的方式，让分子在同一平面内旋转，从根本上解决视角偏差和色彩失真问题。 |
IPS TFT LCD 的工作原理
当设备（如手机、电脑）输出图像信号时，信号会传输到显示屏的 TFT 层。TFT 作为 “像素级控制器”，会为每个像素的两个透明电极（位于液晶层两侧）施加特定电压，电压大小决定后续液晶分子的旋转角度。
IPS 技术的核心在于液晶分子的排列：未通电时，液晶分子平行于屏幕平面排列，背光层的光线会被偏振片过滤，无法穿透（屏幕呈黑色）；通电后，在电极电压作用下，液晶分子在同一平面内旋转特定角度（而非传统 LCD 的垂直翻转），旋转角度由电压大小决定（电压越高，旋转角度越大）。
显示屏底部的背光层（通常为 LED 阵列）持续发射白光，光线先经过下偏振片（过滤掉非特定方向的光），再穿过液晶层。由于液晶分子已旋转，会 “引导” 特定量的光线穿过上偏振片 —— 旋转角度越大，穿过的光线越多，像素亮度越高。
上偏振片上方覆盖着彩色滤光片（每个像素分为红、绿、蓝三个子像素，对应不同滤光区域）。穿过的白光经过滤光片后，会分解为红、绿、蓝三种单色光；TFT 通过控制三个子像素的亮度比例，可混合出任意颜色（如红色 + 绿色 = 黄色），最终所有像素共同合成完整的彩色图像。
相比传统 TN-LCD（扭曲向列型）、VA-LCD（垂直配向型），IPS TFT LCD 的优势集中在
超广视角，无观看偏差
色彩精准，还原真实
按压无水波纹，触控体验更优
响应速度快，动态画面流畅
TN/VA/IPS 的对比
对比项目 | TN-LCD（扭曲向列型） | VA-LCD（垂直配向型） | IPS-LCD（平面转换型） |
价格 | 最低 | 中等 | 最高（同参数比较下） |
视角 | 差 | 较好 | 最优（全视角 178°，任意角度色彩 / 亮度无衰减） |
色彩准确性 | 差 | 较好 | 最优（色域覆盖 72%-99% sRGB，色彩一致性高，无局部偏色） |
黑色级别 | 差 | 最优 | 中等（轻微漏光，黑场呈深灰色） |
对比度 | 低 | 最高 | 中等（静态对比度 1000:1-1500:1） |
反应时间 | 最快 | 中等 | 中等（原生响应时间 3ms-5ms） |
刷新率 | 高 | 中等 | 中等（主流支持 60Hz-165Hz） |
功耗 | 最低 | 中等 | 最高（背光维持高亮度） |
按压特性 | 差 | 中等 | 最优（按压无水波纹，结构稳定） |
IPS TFT LCD 的缺点
缺点类别 | 技术原因 |
功耗较高，续航压力大 | 1. 液晶平面旋转需更高电压； 2. 广视角需求使背光层维持高亮度。 |
对比度相对较低 | 液晶无法完全阻断背光，暗部漏光致静态对比度偏低。 |
成本较高，价格偏贵 | 1. 液晶排列与工艺精度要求高； 2. 生产良品率低于 TN-LCD/VA-LCD。 |
漏光问题较常见 | 1. 背光层发光不均； 2. 边框密封工艺精度不足。 |
HOTHMI专注于IPS TFT LCD产品研发、生产和销售公，专注于发挥IPS技术的核心优势，确保产品合格率超过99.5%。此外，公司还提供灵活的定制服务（屏幕尺寸、分辨率、接口、触摸功能）和24小时技术支持，是全球高性能IPS TFT LCD解决方案客户值得信赖的合作伙伴。
