新品发布：2.1 寸 In-Cell 圆形 TFT 液晶显示屏

高清无界・灵敏触控
2.1 英寸 In-Cell 圆形 TFT 液晶显示屏

型号：TFT-H021A04ZUIAX5G40 | 核心配置：540×540 分辨率 | IPS 广视角 | In-Cell 内嵌触控 | AXS15260D 驱动芯片

一、产品概述

Hotdisplay的 TFT-H021A04ZUIAX5G40 是一款面向智能终端、智能家居、车载仪表及DIY数码市场的2.1英寸圆形In-Cell一体化TFT液晶显示模块。产品深度融合In-Cell内嵌触控技术、IPS全视角显示工艺与现代化圆形外观设计，集轻薄机身、高清画质、精准触控与工业级环境可靠性于一体，是目前中小尺寸圆形交互显示屏的高端优选方案。

2.1-inch In-cell Round TFT LCD 540x540 round display AXS15260D-1.jpg

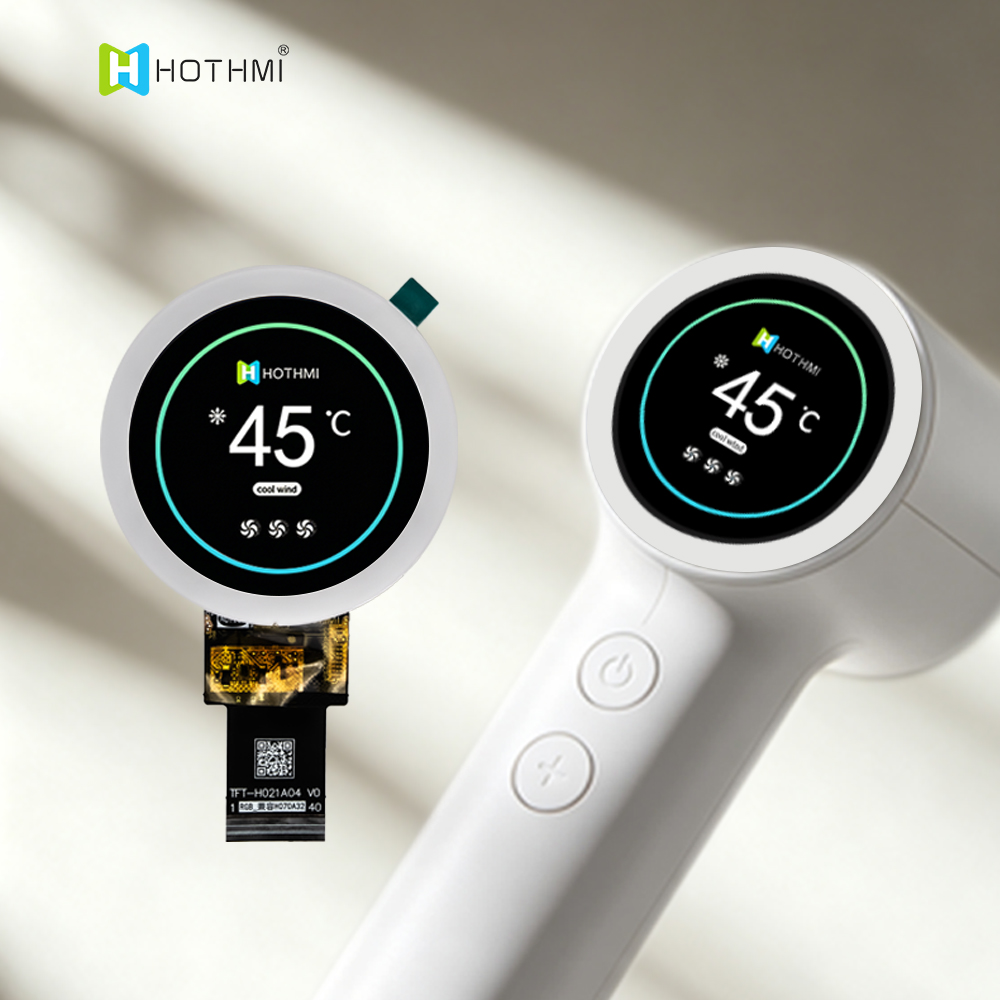

▲ 产品实拍：In-Cell一体化圆形屏，兼具纤薄结构与精准触控体验

传统触控屏幕普遍采用触控层与显示层分离的结构，而本产品将触控感应单元直接集成至液晶面板内部，真正实现显示、触控二合一。相比外挂式、On-Cell触控方案，产品在整机厚度、光学通透度、触控响应速度、电磁抗干扰能力上均实现全面升级。搭配540×540高清分辨率与严苛的工业级防护标准，可稳定运行于室内、半户外、高低温等复杂工况，广泛适配智能家电、车载仪表、水冷监控屏等多类应用场景。

2.1 英寸 In-Cell 圆形 TFT 液晶显示屏.jpg

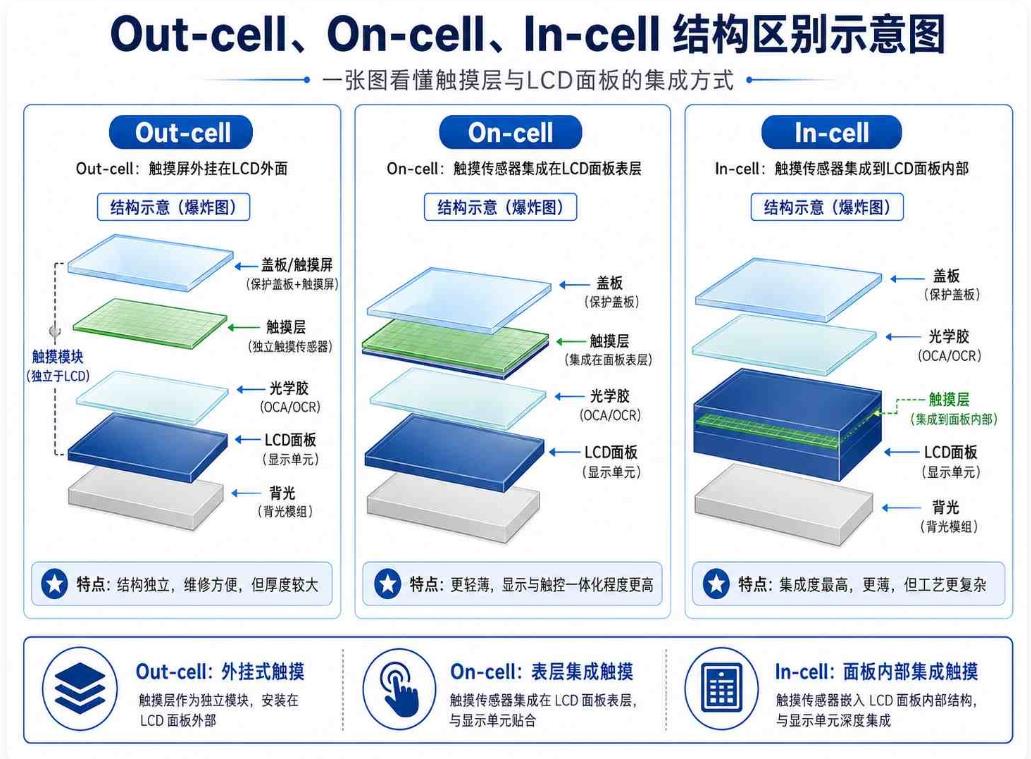

▲ 三种触控结构分层对比示意图

二、核心技术：In-Cell 内嵌触控技术

In-Cell内嵌触控是中小尺寸触控显示领域的高端集成技术，也是本款产品的核心竞争力。该技术打破了显示与触控相互独立的传统设计思路，从面板底层完成功能整合。

2.1 技术原理

常规触控产品需要在液晶面板外部额外贴合一层独立触控传感器，而In-Cell技术将触控感应电极、信号线路直接嵌入液晶面板的彩色滤光片与TFT驱动背板之间。产品复用液晶面板原有电极，通过时间分复用(TDM)机制，分时完成图像显示与电容触控信号检测。本模组搭载专用AXS15260D驱动芯片，单芯片同时负责显示驱动与触控信号采集，无需额外配置触控主控，实现硬件层面的深度集成。

2.2 In-Cell 技术带来的核心优势

极致轻薄，结构精简：省去独立触控面板与多层光学胶材，模块整体厚度仅3.16±0.3mm（含TFT面板+OCA胶+外透镜）。相较同规格分层触控屏厚度大幅降低，配套FPC排线更窄，有效简化终端产品内部结构与布线设计。
光学性能大幅优化：减少多层介质带来的光线折射与反射损耗，面板透光率显著提升。配合500 cd/m²高亮度设计，基本消除分层结构产生的视觉视差，搭配IPS广视角与70% NTSC高色域面板，画面通透、色彩还原精准。
触控体验全面升级：依托面板内置触控感应网络，搭配I2C通信接口与TP-INT中断触发机制，触控响应迅速、定位精度高，完美支持多点触控，点击、滑动、长按等交互动作识别灵敏流畅。
一体化结构，耐用性更强：整体模组高度集成，内部组件不易松动、进灰。结合工业级宽温设计，在震动、温差较大的使用环境中，整体稳定性与使用寿命优于传统分层屏幕。

三、基础硬件参数与显示性能

3.1 尺寸与物理规格

项目	规格参数
屏幕尺寸	2.1 英寸圆形屏

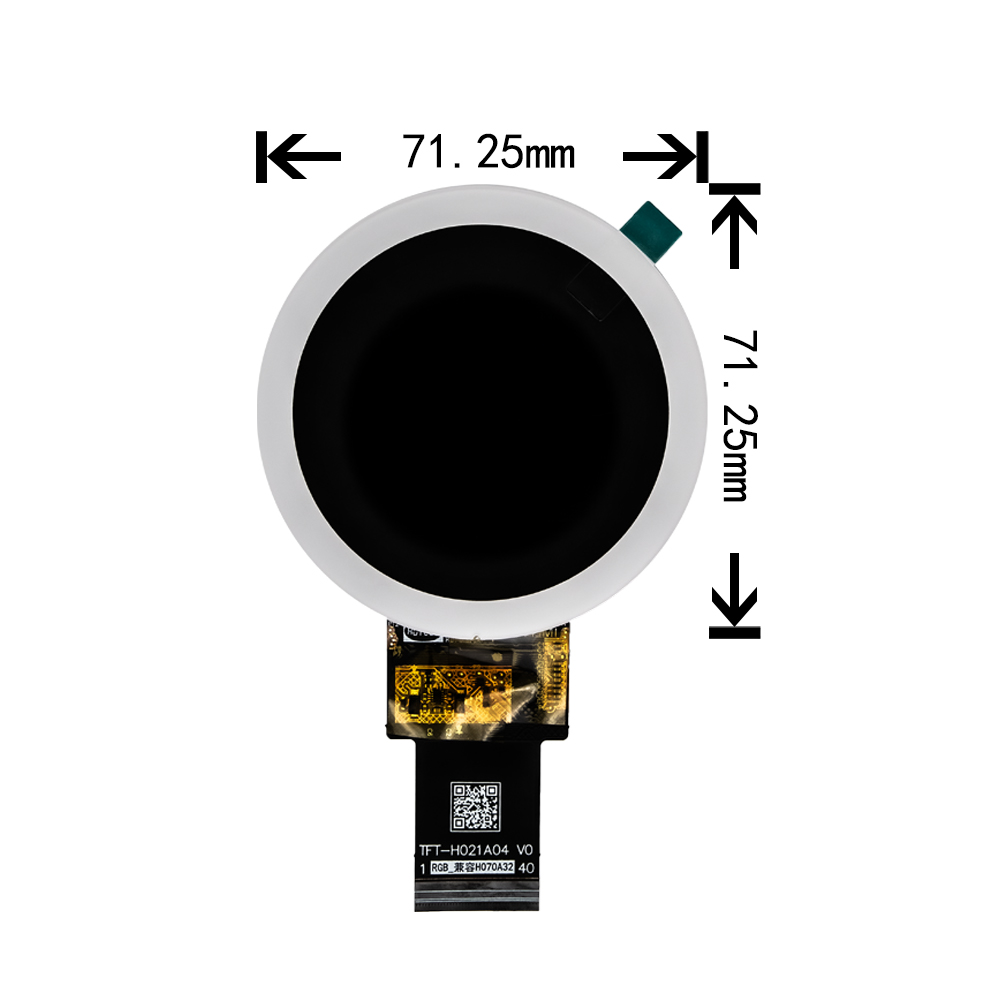

外透镜直径	71.25±0.2mm
有效显示区域直径	53.136mm
整机总厚度	3.16±0.3mm (TFT+OCA+透镜)

3.2 显示核心参数

参数项	详细指标
物理分辨率	540 (RGB) × 540 高清正方形分辨率
面板类型	IPS 全视角常黑面板，全角度观看无色偏
色域覆盖	NTSC 70%，色彩饱和度高、还原准确
屏幕亮度	500±100 cd/m²
色彩深度	24位 RGB全彩，可呈现1677万色，动态画面过渡自然

3.3 电气参数

参数	数值
模块工作电压 (VCI)	3.2±0.3V
背光驱动电压 (Vf)	3.0±0.3V
背光工作电流 (If)	80mA

3.4 环境适应性（工业级标准）

项目	规格
工作温度	-20℃ ~ +70℃
存储温度	-30℃ ~ +80℃
ESD 静电防护	内置 8KV 静电防护

2.1-inch round TFT LCD Specification.jpg

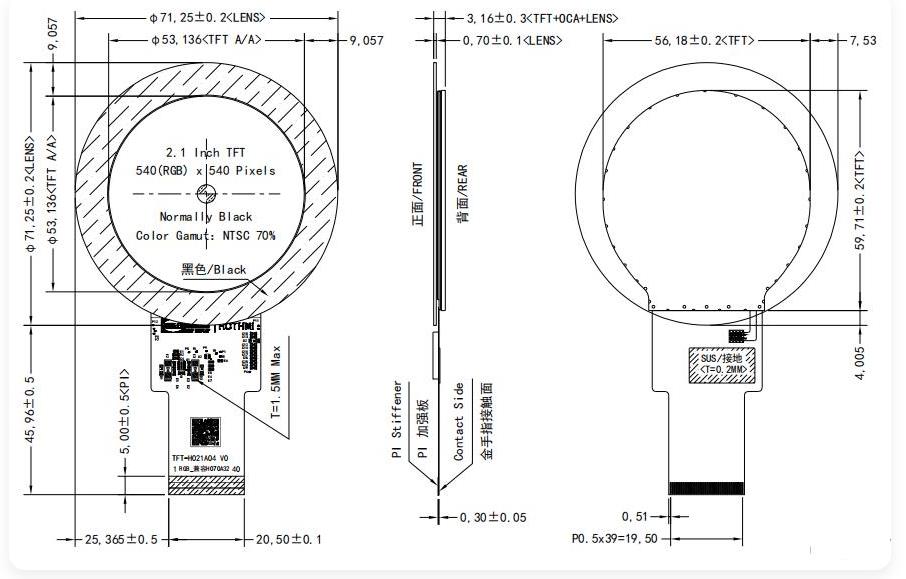

▲ 产品硬件接口与规格展示图

四、接口方案

本显示模块采用独立双接口设计，分别承载显示数据传输与触控信号通信，协议通用、对接便捷，大幅降低硬件开发难度。

4.1 显示接口：24 位标准 RGB 接口

采用行业通用24位并行RGB接口，可直接对接MCU、ARM、FPGA等主流主控芯片。图像数据实时传输无延迟，保障屏幕高刷新率，流畅呈现动态UI、动画及视频画面。红、绿、蓝三原色各占用8位信号，实现1677万全彩显示，色彩层次丰富细腻。

4.2 触控接口：I2C 接口

触控功能通过TP-SCL、TP-SDA引脚实现标准I2C通信，并配备TP-INT中断触发引脚。该协议占用引脚少、通信稳定，可快速、精准识别点击、滑动、长按等各类触控操作，交互体验连贯顺滑。

五、产品核心亮点总结

In-Cell 一体化触控架构：高端内嵌触控方案，兼顾轻薄、高透光、低信号干扰与精准触控，综合性能远超传统分层触控屏幕。
超高像素密度：2.1英寸屏幕搭载540×540分辨率，像素密度高达约363 PPI，文字、图标边缘锐利无锯齿，画面清晰度出众。
单芯片集成控制：AXS15260D二合一驱动芯片，整合显示与触控驱动功能，简化外围电路、缩小整机体积。
IPS 广视角 + 高色域高亮度：全视角观看无色彩偏差，其一体化的结构呈现出清晰锐利的视觉效果，视觉表现优异。
工业级防护能力：-20℃~+70℃宽温工作范围+8KV ESD静电防护，适配家居、车载、户外、工控等复杂应用环境。
通用标准化接口：24位RGB + I2C触控双接口，兼容市面绝大多数主控平台，项目开发与落地效率更高。
圆形美学设计：一体化圆形视觉形态，与圆形UI、旋转式操控设备完美契合，外观简约现代。

六、主流应用场景

依托In-Cell核心技术、圆形结构设计与工业级可靠性能，该显示模块可广泛应用于多领域智能终端：

智能家居 & 智能家电：智能温控器、微波炉、烤箱状态显示屏、扫地机器人顶部交互面板，颜值与实用性兼备。
DIY 电脑液冷监控屏：水冷系统专用圆形监控屏，实时监测CPU温度、风扇转速，支持自定义动画与图文显示。
车载 & 两轮车仪表：电动摩托车圆形仪表盘、汽车中控旋转副屏，宽温、抗震动、高可靠，适配车载严苛环境。

七、总结

TFT-H021A04ZUIAX5G40 2.1 英寸 In-Cell 圆形 TFT 显示屏，以In-Cell内嵌触控技术为核心优势，结合540×540高清分辨率、IPS广视角、工业级防护与标准化通用接口，彻底解决了传统圆形屏幕画质差、触控分层、机身厚重、适应性弱等痛点。产品在外观设计上贴合当下消费电子、智能家居、车载设备的主流审美；在硬件性能上，凭借In-Cell集成技术实现轻薄、光学、触控、抗干扰能力的全方位升级；在落地应用上，宽温、高防护、通用接口有效降低客户研发与适配成本。无论是消费类智能终端，还是工业、车载类专业设备，本款显示屏都是中小尺寸圆形交互显示场景的高品质解决方案。
