▶ 类型：COG图形模块
▶ 显示像素：128x64
▶ 外形尺寸(mm) ：53.2x37.8x2.8
▶ VA尺寸(mm)：49.2x27.0
▶ AA尺寸(mm) ：40.92x24.28
▶ 点间距(mm) ：0.38x0.32
▶ 应用：仪器仪表
▶ 视角：6H
▶ 背光/亮度：白光
▶ 引脚：FPC-28PIN
▶ 接口方式：MCU
▶ 特殊说明：抗静电ESD 8KV
▶ 工作温度：-20~70℃
▶ 供电电压：3.3V
▶ 驱动芯片：ST7567

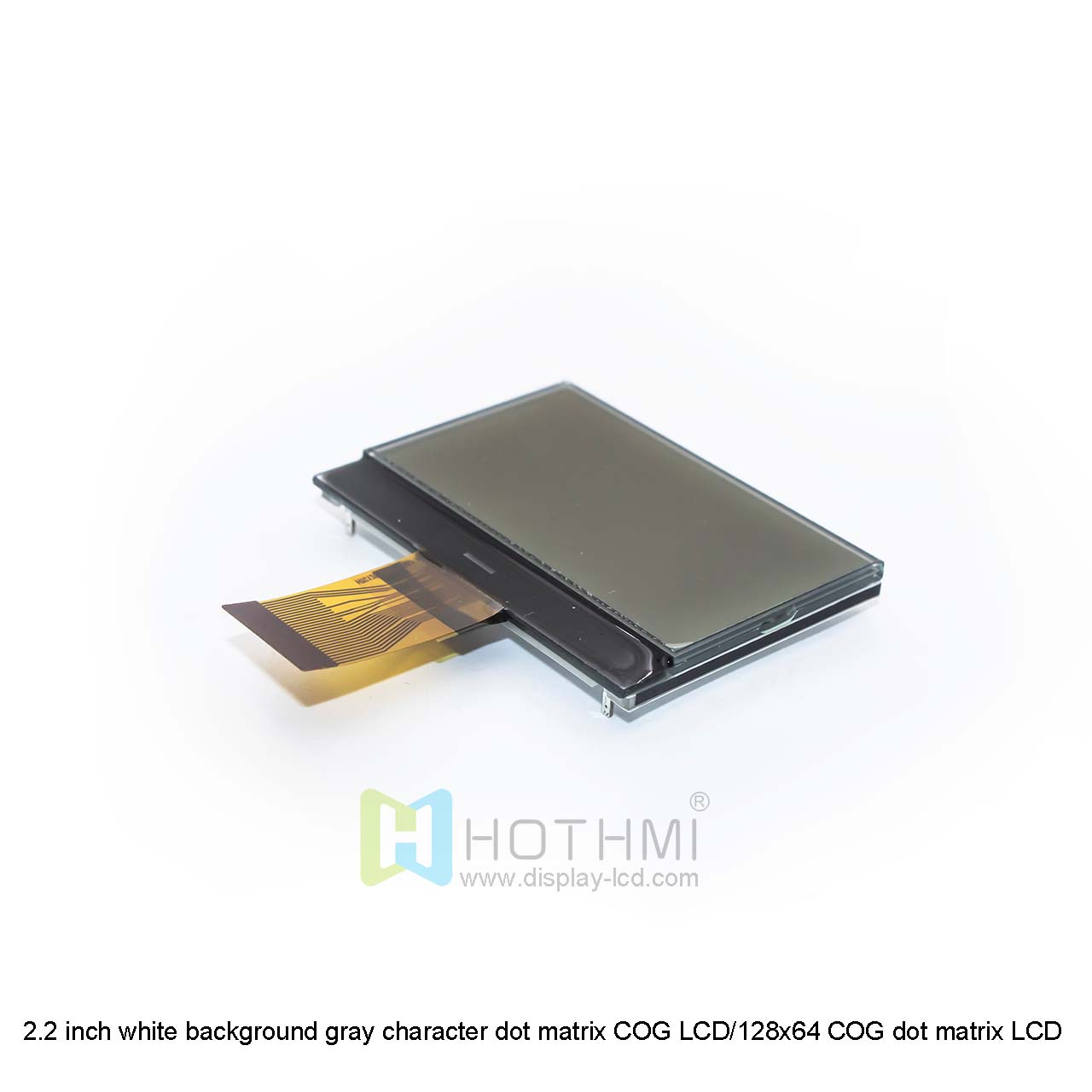

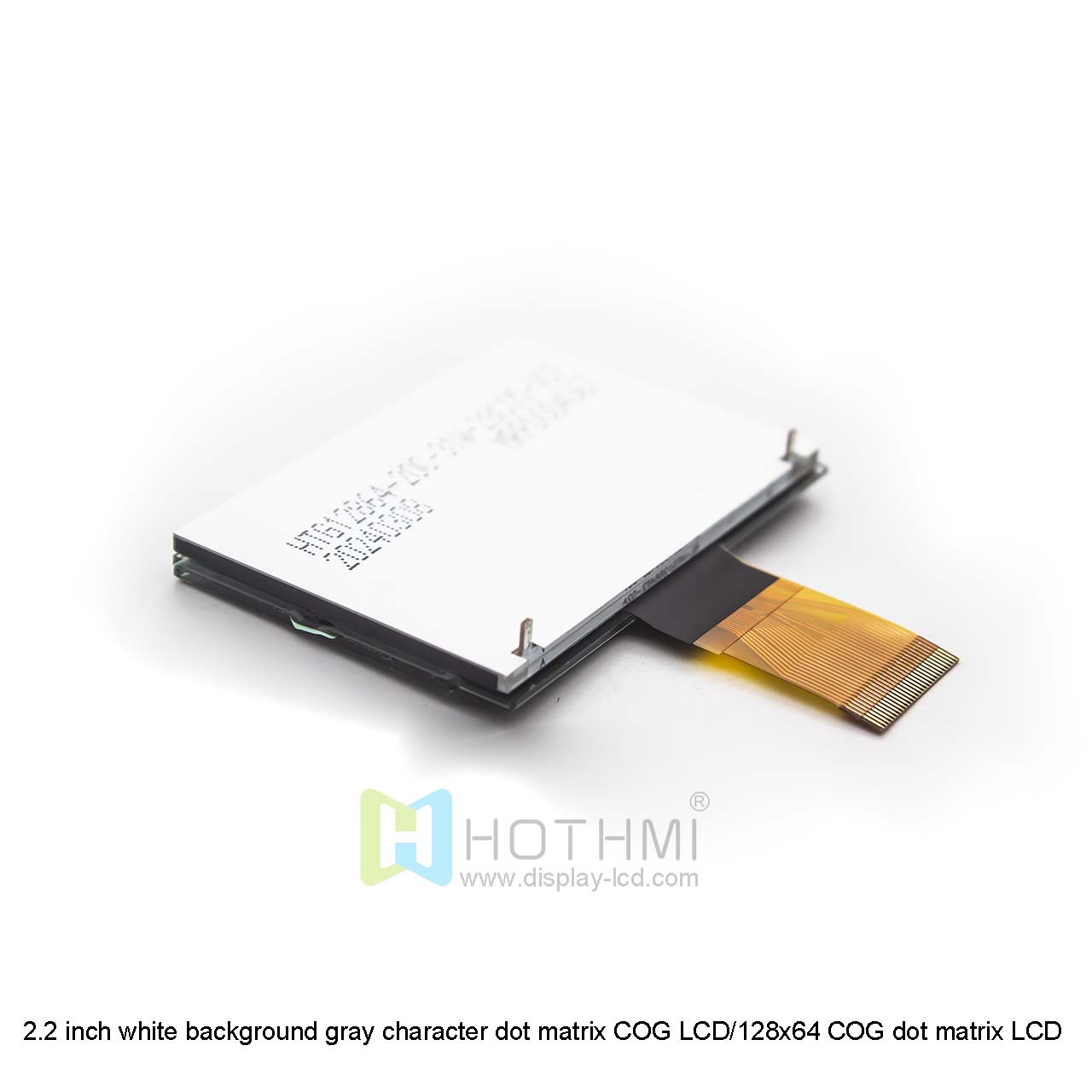

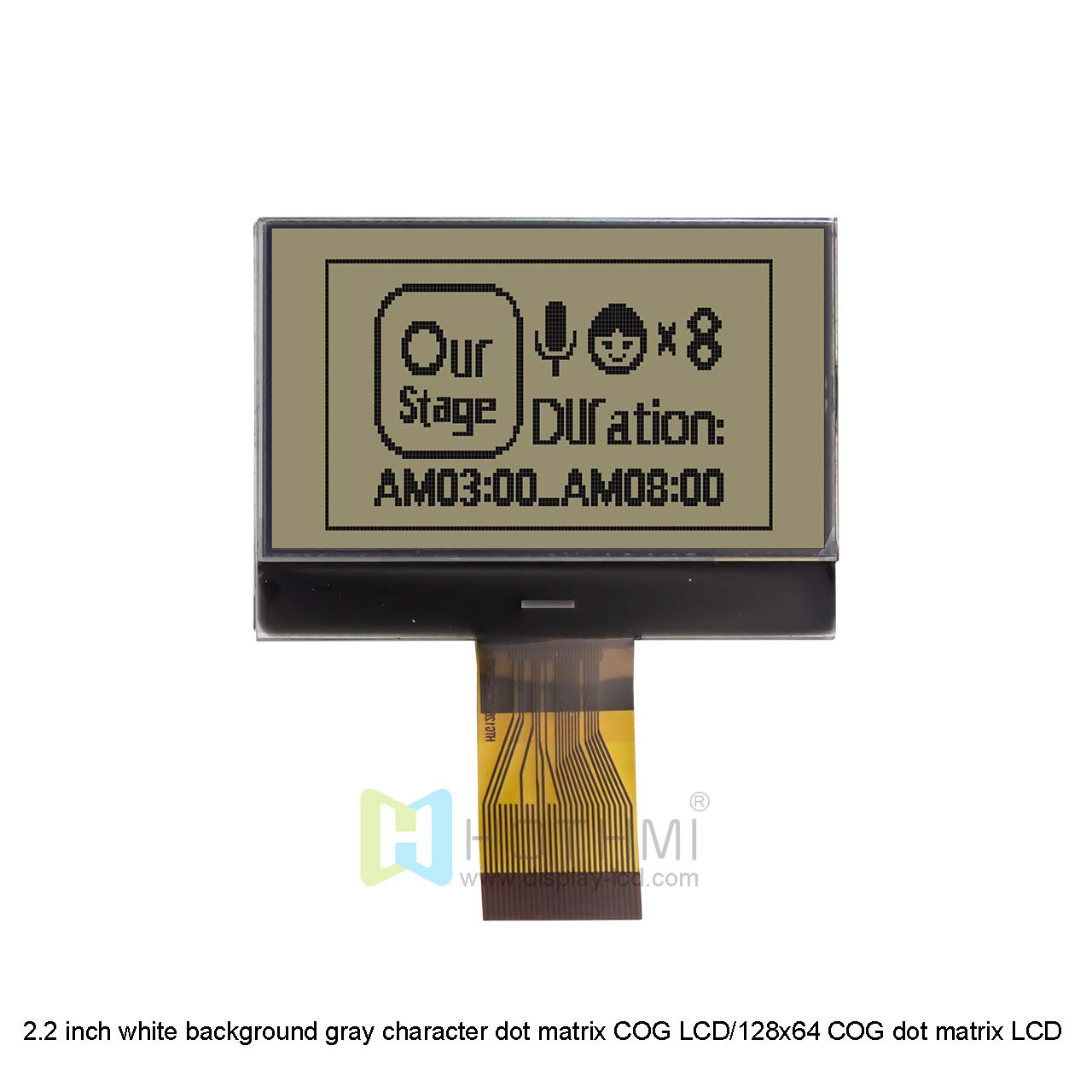

这款半透式 LCD 显示器是128x64点阵的，在白色背光上显示深灰色字体的液晶显示屏。经过精心设计，可在多种不同环境的各种照明条件下提供最佳可视性。在偏光片的半透性作用下，将图像反射到观赏者，使屏幕易于阅读。 同款产品我们还可以提供驱动板模组，在较暗的环境中，LCD 内置有强背光，可提供高对比度并向观看者显示清晰的图形。 这种先进的显示技术可确保无论照明条件如何，显示屏始终易于阅读。
该图形 LCD 显示模块与 Arduino/C8051 完全兼容，可与其他电子系统无缝连接，适用于各种应用。这款型号专为承受恶劣的工作条件而设计，在 -20 至 70 摄氏度的温度范围内使用时运行异常。这款显示屏尺寸适中，精致而美丽，显示清晰，工控级别支持长久使用。 该 LCD 的最佳视角为 6:00，工作电压为 3.3V，并且符合 RoHS 标准。
这个系列我们还有超宽温（-40°C~+80°C）版本，焊接版本，以及不同排线选择的版本。可参考下图多种版本的选择。
| 文件名称 | 更新日期 | 大小 |

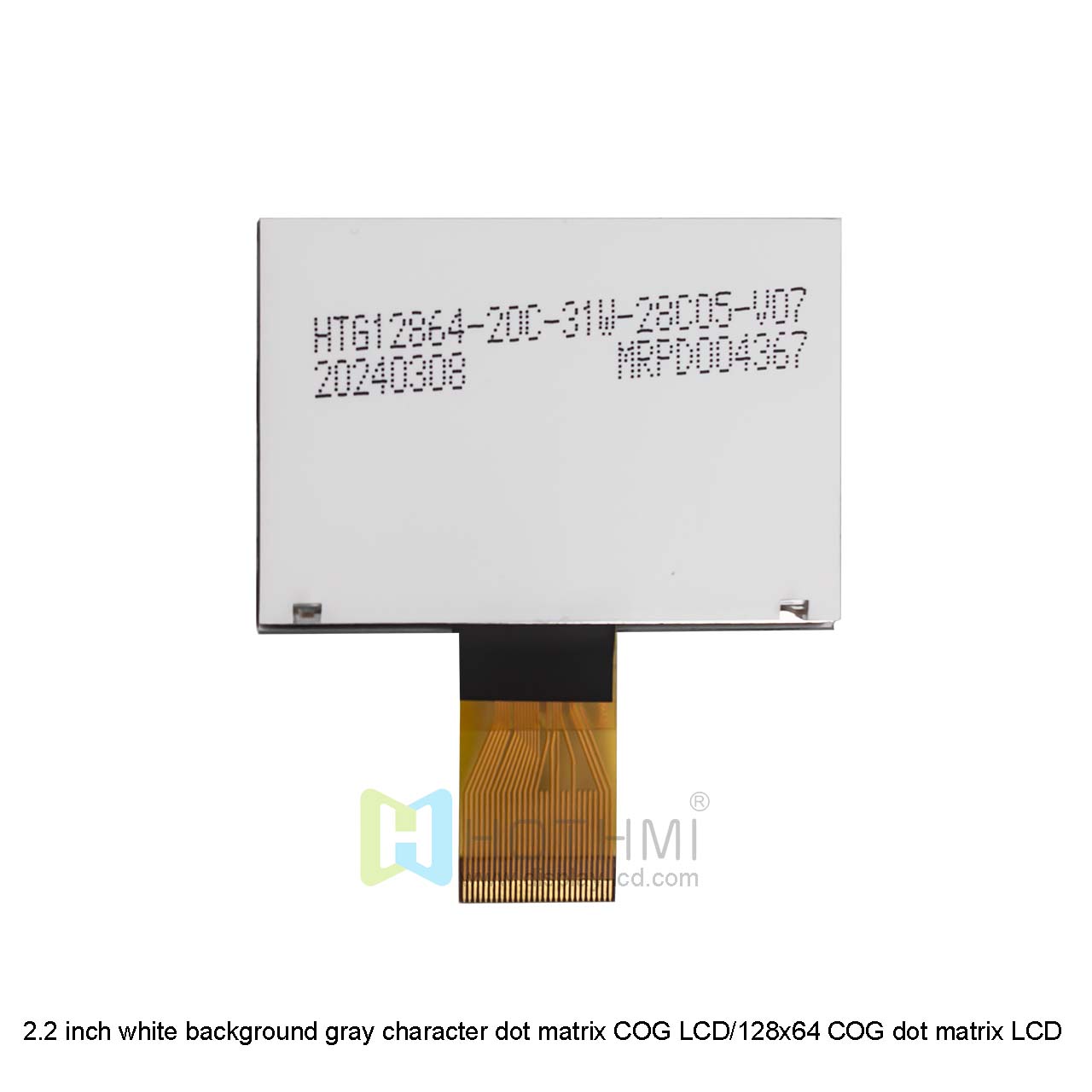

HTG12864-20C-31W-28C05-V05
|
2025-02-08 | 883.84KB |
连接器定制：轻松修改显示器上的任何连接器以满足您的应用程序的要求。 我们的工程师能够对排针、盒装接头、直角接头以及您的显示器可能需要的任何其他连接器进行焊接。 |
PCB修改：从 PCB 的形状、尺寸、引脚排列和元件布局等多种更改中进行选择，使其完美适合您的应用。 |
背光颜色定制：模组背光有多种组合可选不带背光或带黄绿色 / 蓝色 / 白色 / 琥珀色 / 红色 / RGB背光选择达48种效果，可点开定制页面参考。 |
字库定制：提供多种字体库，包括英语/日语、西欧、东欧、斯堪的纳维亚欧洲、西里尔语（俄语）、希伯来语/阿拉伯语等。 |
线缆定制: 调整电缆的长度、位置和引脚排列或添加其他连接器。 获得经过精确设计的电缆解决方案，使您的连接变得精简且安全。 |
项目 | 参数描述 | 单元 |
名称 | HTG12864-20C-31W | |
点阵数 | 128x64 | dots |
模组尺寸 | 53.2x37.8x2.8 | mm |
VA尺寸 | 49.2x27.0 | mm |
AA尺寸 | 40.92x24.28 | mm |
像素间距 | 0.38x0.32 | mm |
IC | ST7567 | |
电源电压 | 3.3V | V |
背光 | 白色背光 | |
显示模式 | FSTN+ | |
驱动方式(Duty) | 1/64 duty cycle | |
类型 | 图形COG | |
特性 | 半透偏光片 |
