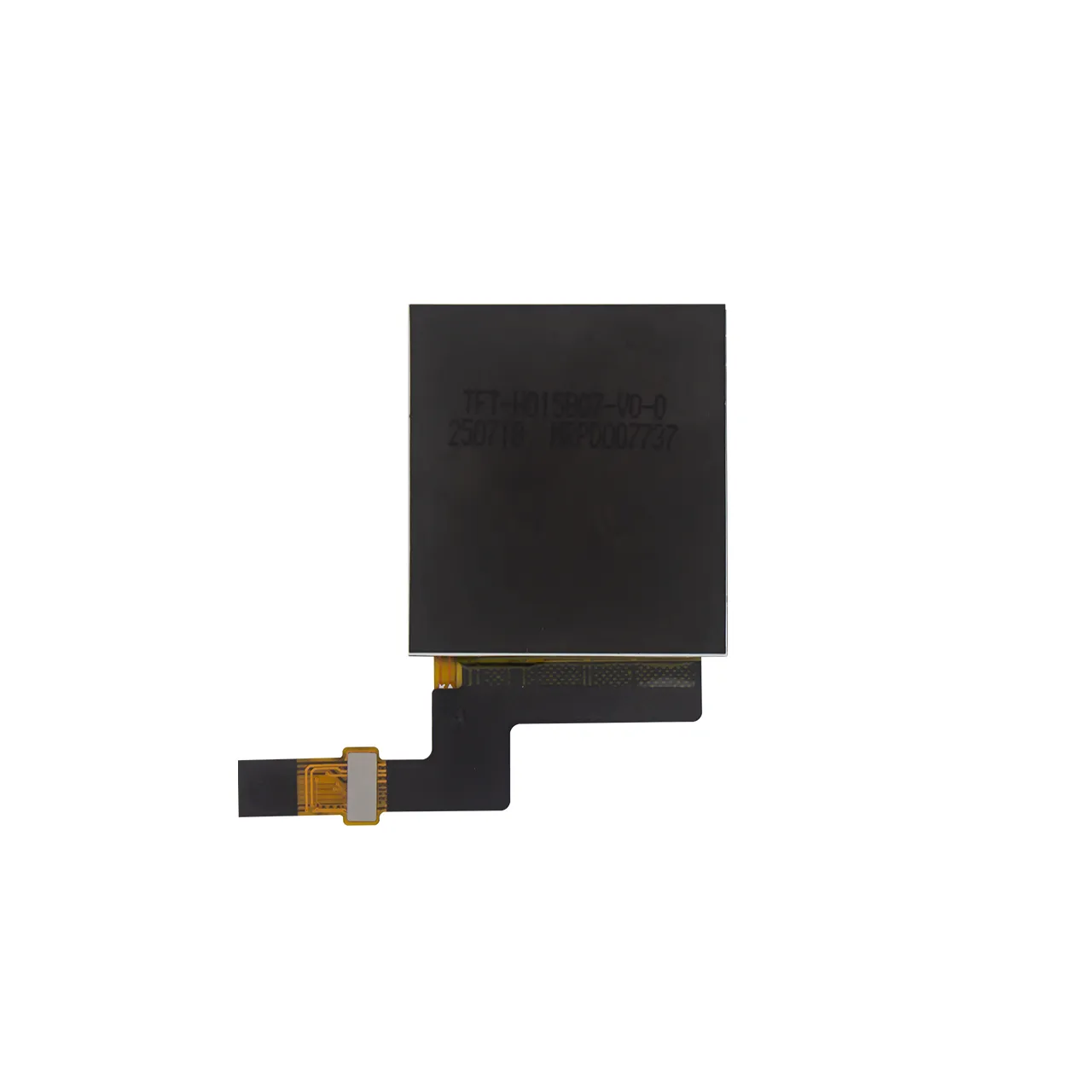

▶ 型号: TFT-H015B07HQIST3N24
▶ 类型：1.5寸TFT LCD
▶ 显示像素：320x320
▶ 外形尺寸 (mm)：30.52x33.72x1.44
▶ 有效尺寸 (mm)：27.74x27.74
▶ 应用：工业控制器
▶ 视角：IPS全视角
▶ 亮度：350cd/m2
▶ 接口：SPI
▶ 引脚：24 Pin
▶ 特殊说明：防静电ESD 8KV
▶ 驱动芯片：ST7796
▶ 工作温度： -20 ℃～ +70 ℃
▶ 电源电压：3.3V
该模组采用320x320方形高分辨率RGB像素阵列，在有效显示区域的超薄体积内实现细腻画质。其350cd/m²超高亮度搭配全方位宽视角技术，确保在强光或多角度环境下依然呈现清晰、色彩饱满的视觉体验，尤其适合穿戴例如智能手表、工业显示以及医疗便携式设备等。
这款产品的特点在于FPC排线上，与传统FPC不同的是，这个型号的排线上还配置了锁扣，可以大大提升了连接的牢固性和稳定性，同时，为开发者调试装配时组装拆卸过程提供了简洁便利的方式。这个模组搭载ST7796驱动芯片与SPI串行接口，兼容Arduino、LVGL等开发平台，显著简化系统集成复杂度，创新背光方案支持60mA恒流驱动，LED寿命长达30,000小时，且提供配套驱动模块加速调试。
作为专业显示解决方案，TFT-H015B07系列以高集成度、强环境适应性及卓越能效比，成为小尺寸智能设备的理想选择，彰显“优质源于专业”的核心价值。
| 文件名称 | 更新日期 | 大小 |
TFT-H015B07HQIST3N24
|
2025-07-28 | 1.13MB |
定制排线/FPC：根据您的需求，调整电缆的长度、位置和引脚排列，或者添加其他连接器。获得经过精确设计的电缆解决方案，使您的连接更加精简且安全。 |
触摸屏附加组件：通过电容式或电阻式触摸屏技术提升您的用户体验。我们可以调整触摸屏的玻璃厚度或形状，以确保完美适配您的设计。 |
界面定制：从多种界面选项中选择，或者与我们的专家交流，选择最适合您项目的界面选项。我们可以将 HI、USB、SPI、VGA 等接口整合到您的显示器中，以实现您的设计目标。 |
盖板玻璃：为您的显示器配备定制切割的盖板玻璃，以提高耐久性。可以选择各种厚度的盖板玻璃，并进行光学粘合，以防止湿气和碎屑。 |
参数 | 参数描述 | 单位 |
TFT 系列 | TFT-H015B07HQIST3N24 | |
对角线尺寸 | 1.5” | Inch |
分辨率 | 320x320 | Dot |
外形尺寸 | 30.52x33.72x1.44 | mm |
有效区域 (AA) | 27.74x27.74 | mm |
LCD 类型 | 1.5寸TFT 模组 | mm |
显示视角 | IPS全视角 | |
长宽比 | 1：1 | |
背光类型 | LED 白色 | |
TFT 驱动 IC | ST7796 | |
亮度 | 350cd/M2 | cd/m2 |
工作温度 | -20~70℃ | ℃ |
存储温度 | -30~80℃ | ℃ |
