▶ 型号: HTM16064A-31W-N3P-V01
▶ 类型：图形 LCD显示模组
▶ 显示像素：160x64
▶ 外形尺寸(mm) ：79.0x42.3x5.2
▶ VA尺寸(mm)：60.0x25.1
▶ AA尺寸(mm) ：55.97x22.37
▶ 点间距(mm)：0.28x0.28
▶ 应用：工业控制
▶ 视角：6H
▶ 背光：白色
▶ 引脚：PIN
▶ 接口方式：SPI
▶ 工作温度：-20~70℃
▶ 供电电压：3.3V
▶ 驱动芯片：ST3020
单色COG/图形COB/字符COB/OLED模组/E-paper模组/段码屏 8051测试板
单色COG/图形COB/字符COB/OLED模组/E-paper模组/段码屏 STM32测试板
COG转接板

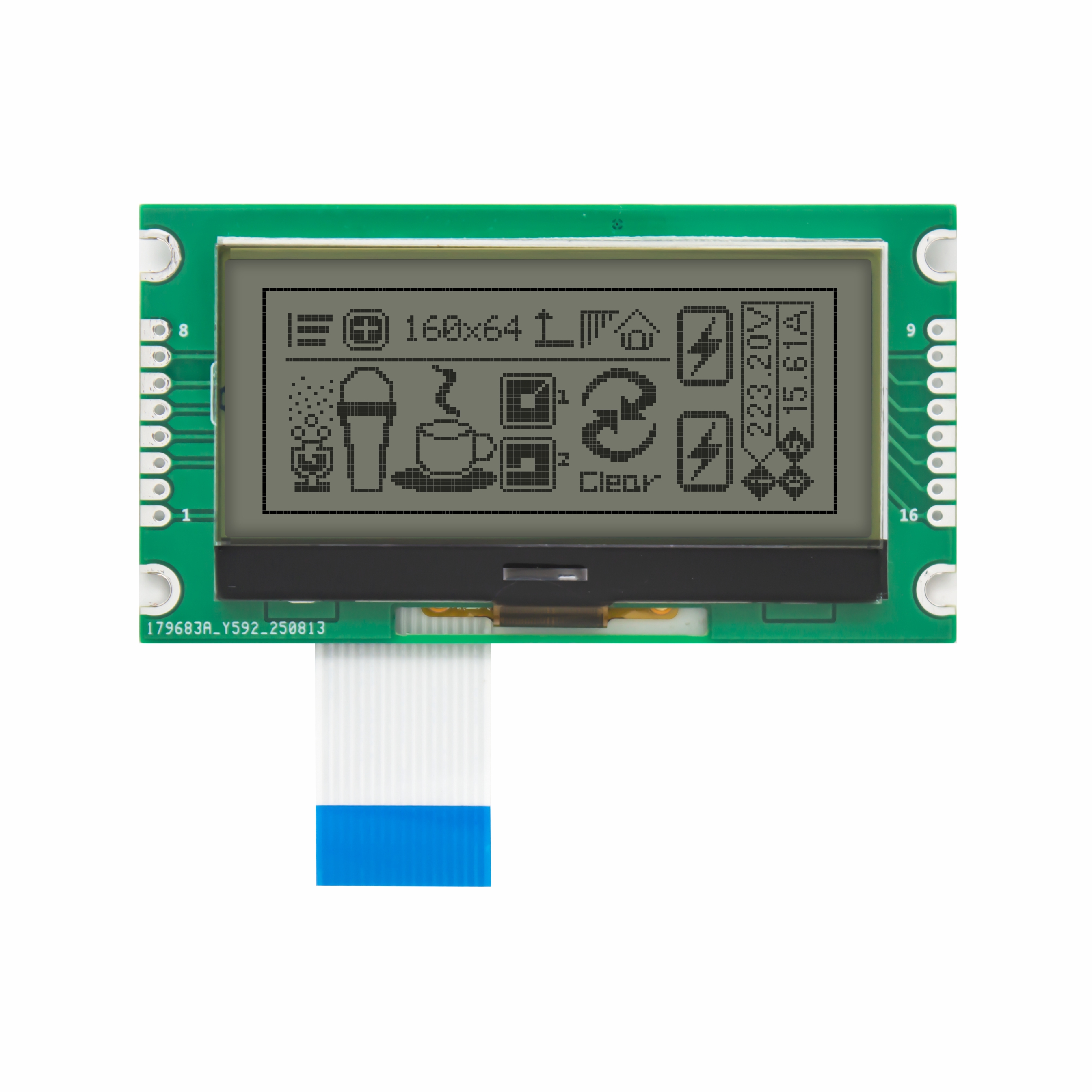

这款分辨率为 160x64 像素的图形 LCD 模块采用 FSTN 灰色技术，无论开机还是关机，都会在灰色上显示暗像素。这款半透反射式显示屏经过精心设计，可在各种环境下提供 6:00 最佳视角。在明亮的阳光下，显示屏利用其反射层将环境光反射回观看者，使屏幕易于阅读。在较暗的环境下，内置的侧面黄绿背光可为观看者提供明亮、高对比度的图形。这种先进的显示技术确保这款单色显示屏在任何光照条件下都易于阅读。
这款图形 LCD 显示屏内置 ST3020 控制器，通过 6800/8080 并行接口通信，确保与包括 Arduino 在内的各种接口和开发板兼容。该图形模块采用 3.3V 电源供电，工作温度范围为 -20 至 70 摄氏度。我们的所有显示屏均符合 RoHS 标准，并遵守严格的环境和安全标准。
| 文件名称 | 更新日期 | 大小 |

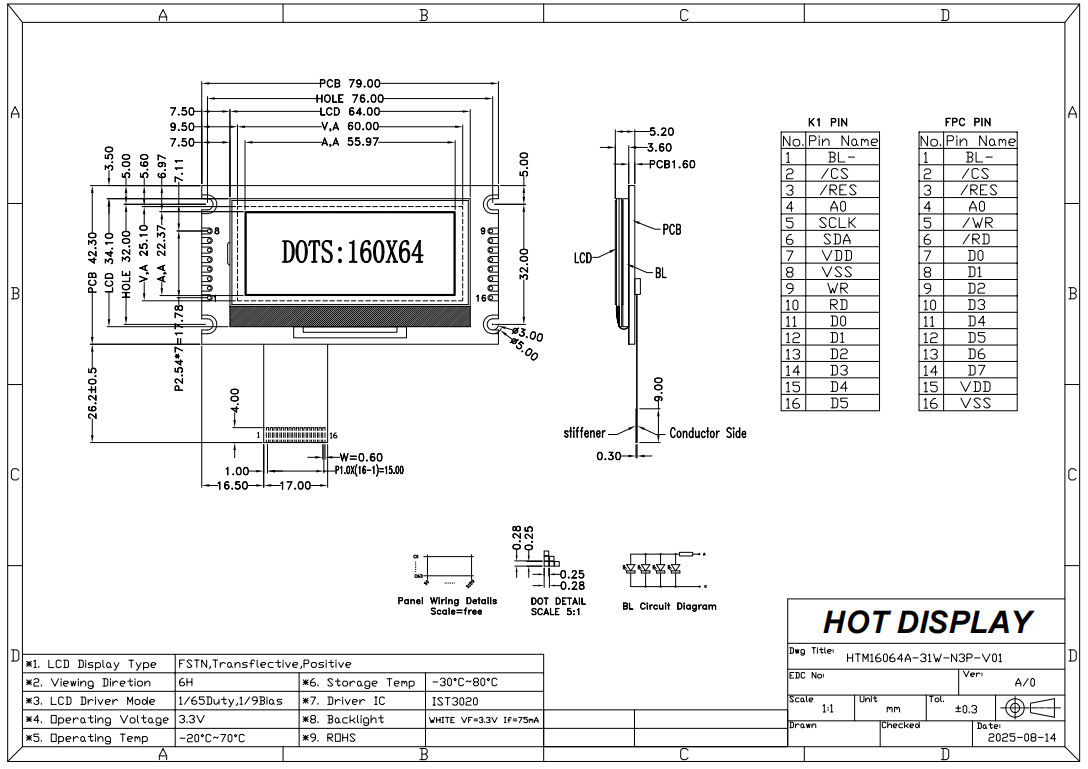

HTM16064A-31W-N3P-V01
|
2025-08-19 | 67.19KB |
连接器定制：轻松修改显示器上的任何连接器以满足您的应用程序的要求。 我们的工程师能够对排针、盒装接头、直角接头以及您的显示器可能需要的任何其他连接器进行焊接。 |
PCB修改：从 PCB 的形状、尺寸、引脚排列和元件布局等多种更改中进行选择，使其完美适合您的应用。 |
背光颜色定制：模组背光有多种组合可选不带背光或带黄绿色 / 蓝色 / 白色 / 琥珀色 / 红色 / RGB背光选择达48种效果，可点开定制页面参考。 |
字库定制：提供多种字体库，包括英语/日语、西欧、东欧、斯堪的纳维亚欧洲、西里尔语（俄语）、希伯来语/阿拉伯语等。 |
线缆定制: 调整电缆的长度、位置和引脚排列或添加其他连接器。 获得经过精确设计的电缆解决方案，使您的连接变得精简且安全。 |
项目 | 参数描述 | 单元 |
名称 | HTM16064A-31W-N3P-V01 | |
点阵数 | 160x64 点阵 | dots |
外形尺寸 | 79.0x42.3x5.2 | mm |
VA尺寸 | 60.0x25.1 | mm |
AA尺寸 | 55.97x22.37 | mm |
像素间距 | 0.28x0.28 | mm |
IC | ST3020 | |
电源电压 | 3.3V | V |
背光 | 白色背光 | |
显示模式 | FSTN+ | |
驱动方式(Duty) | 1/64 duty cycle | |
类型 | 图形COG | |
特性 | 半透偏光片 |
