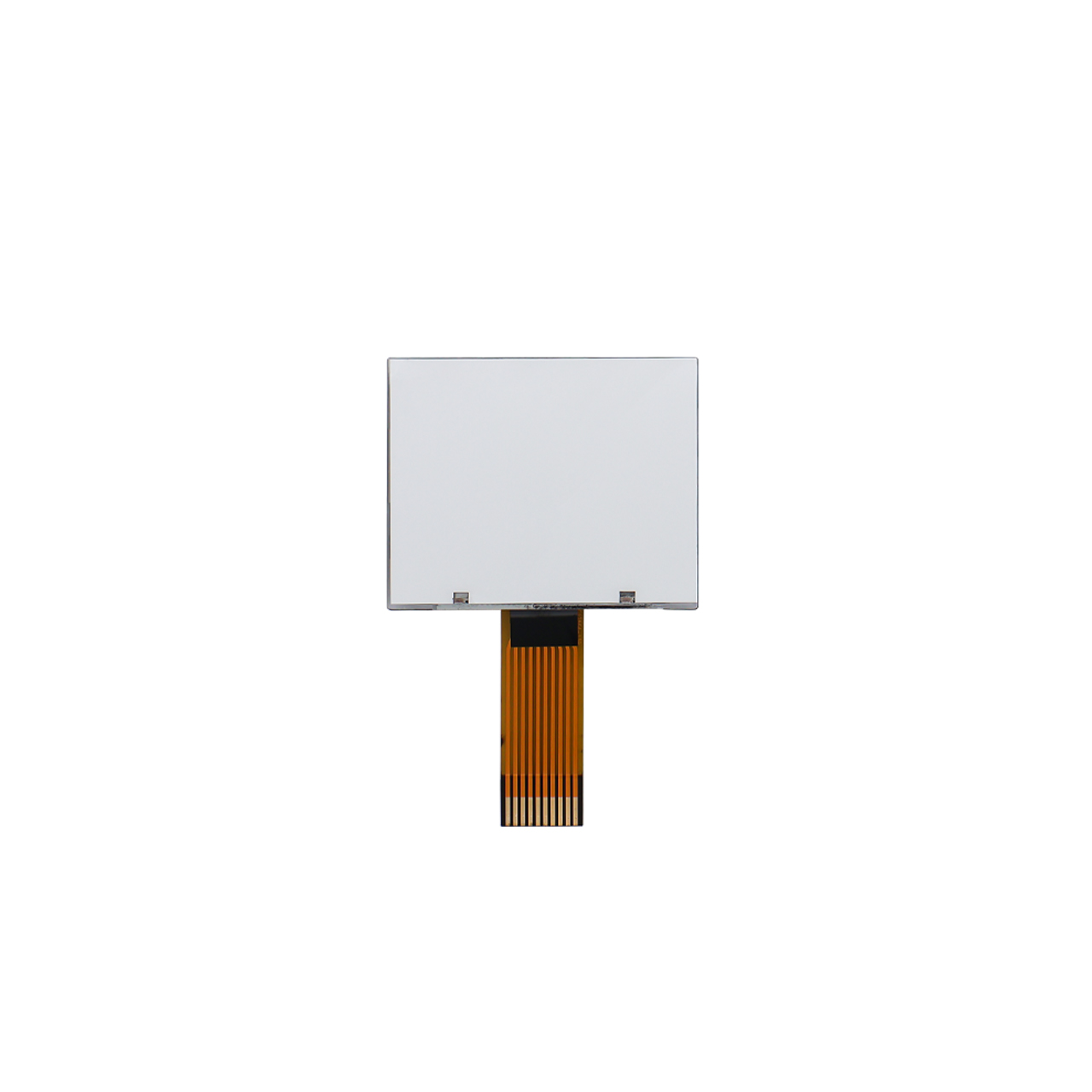

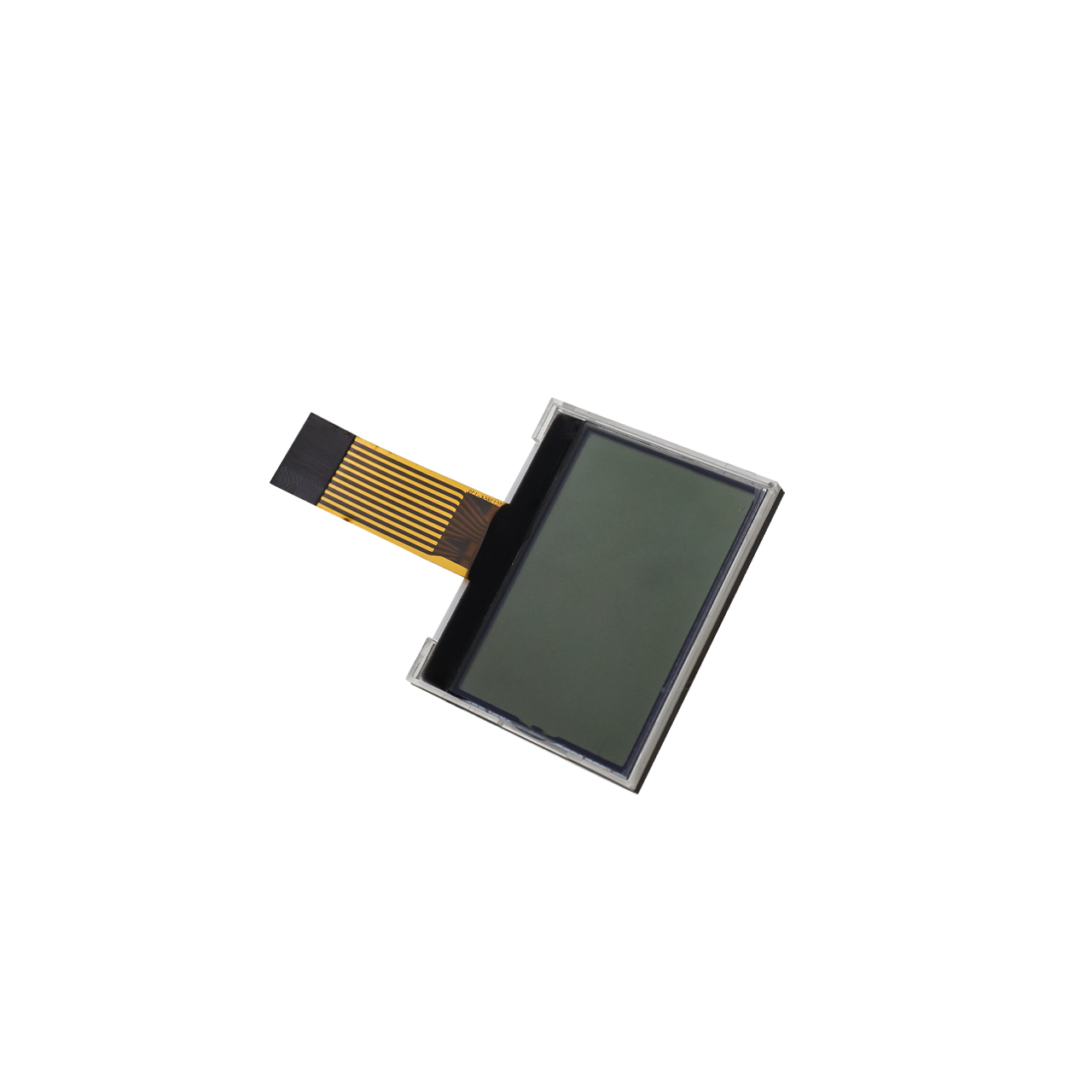

128x64 低功耗宽温液晶显示屏 ST7567

128x64 低功耗宽温液晶显示屏 ST7567

▶ 型号: HTG12864-133-3SW-10C10-V01

▶ 类型：标准COG液晶模组
▶ 显示像素：128x64

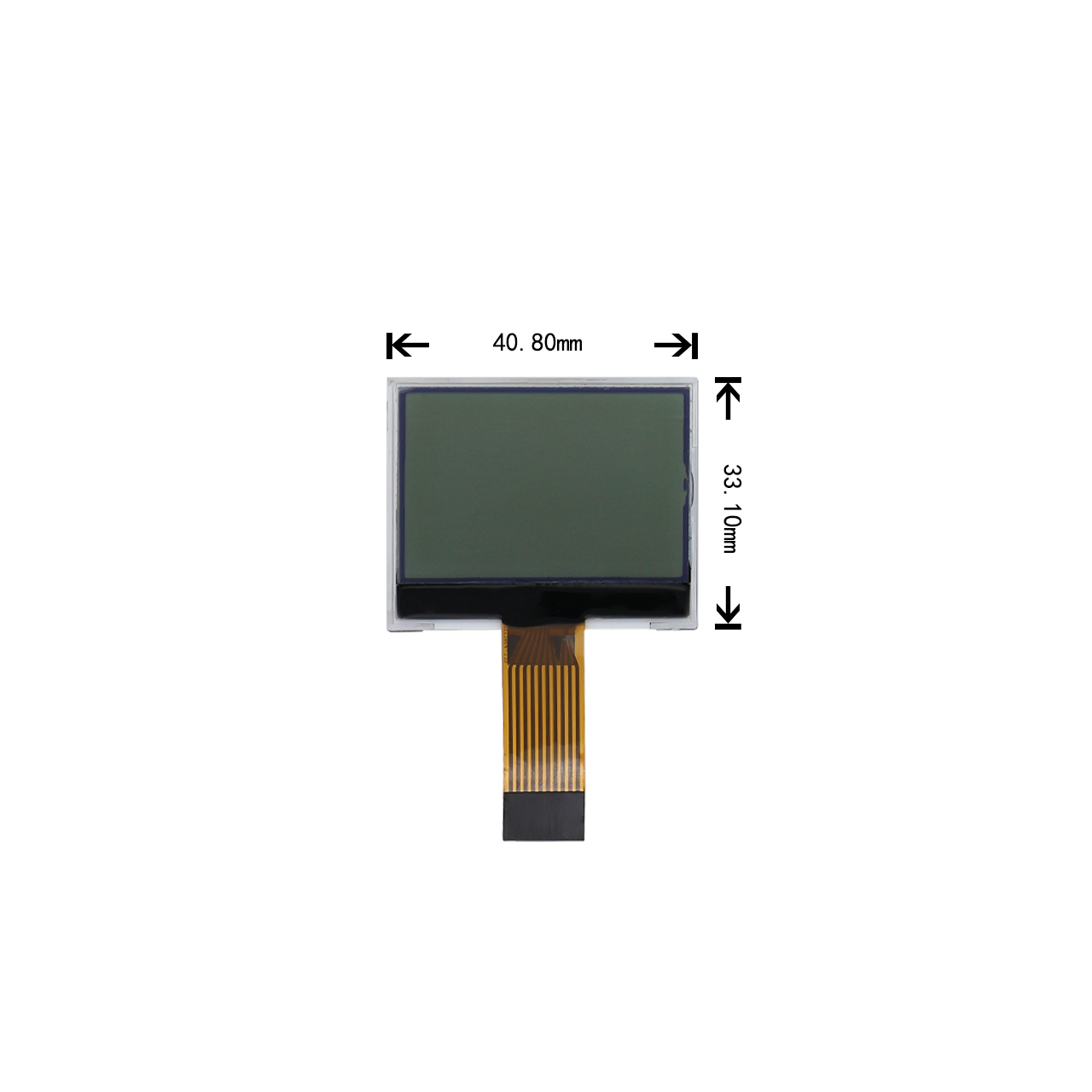

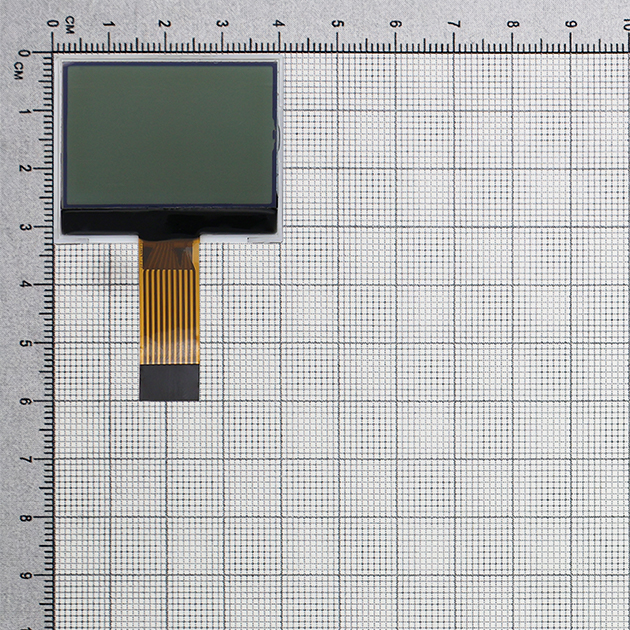

▶ 外形尺寸(mm) ：40.8x33.1x4.15
▶ VA尺寸(mm)：36.0x23.5
▶ AA尺寸(mm) ：33.25x20.45
▶ 点间距(mm)：0.32x0.26
▶ 应用：仪器仪表
▶ 视角：6H
▶ 背光/亮度：白色
▶ 引脚：10PIN
▶ 接口方式：MCU
▶ 特殊说明：抗静电ESD 8KV
▶ 工作温度：-40℃~+90℃
▶ 供电电压：3.3V
▶ 驱动芯片：ST7567

产品咨询数据下载
- 运输
- 付款
- 税款
- 保证
- 退回
- 停产
运输

国内快递我司与顺丰有合作,国外和DHL进行合作,您可以我们联系咨询运费以及重量得到最新的报价。

付款

不支持线上付款，可通过对公账户转账,若开增值税票请联系我司销售人员获取对公账户.

税款

此网站出售的所有产品都不含税,若需要增值税票请与我司销售人员联系线下购买。

保证

此网站出售的所有产品质保一年,若因客户使用不当造成的损坏免费维修,收取材料成本费用。

退回

质保期内的产品可退回维修或换新, 退回前请先与我司销售人员联系确认退货原因后再退回。

停产

我们承诺长期生产此网站销售的所有产品,若IC或面板停产,将尽量使用兼容物料替换。

没有了 返回 下一个

相关配件

单色COG/图形COB/字符COB/OLED模组/E-paper模组/段码屏 8051测试板
单色COG/图形COB/字符COB/OLED模组/E-paper模组/段码屏 STM32测试板
COG转接板
TFT 通用配件

产品描述
定制服务
属性

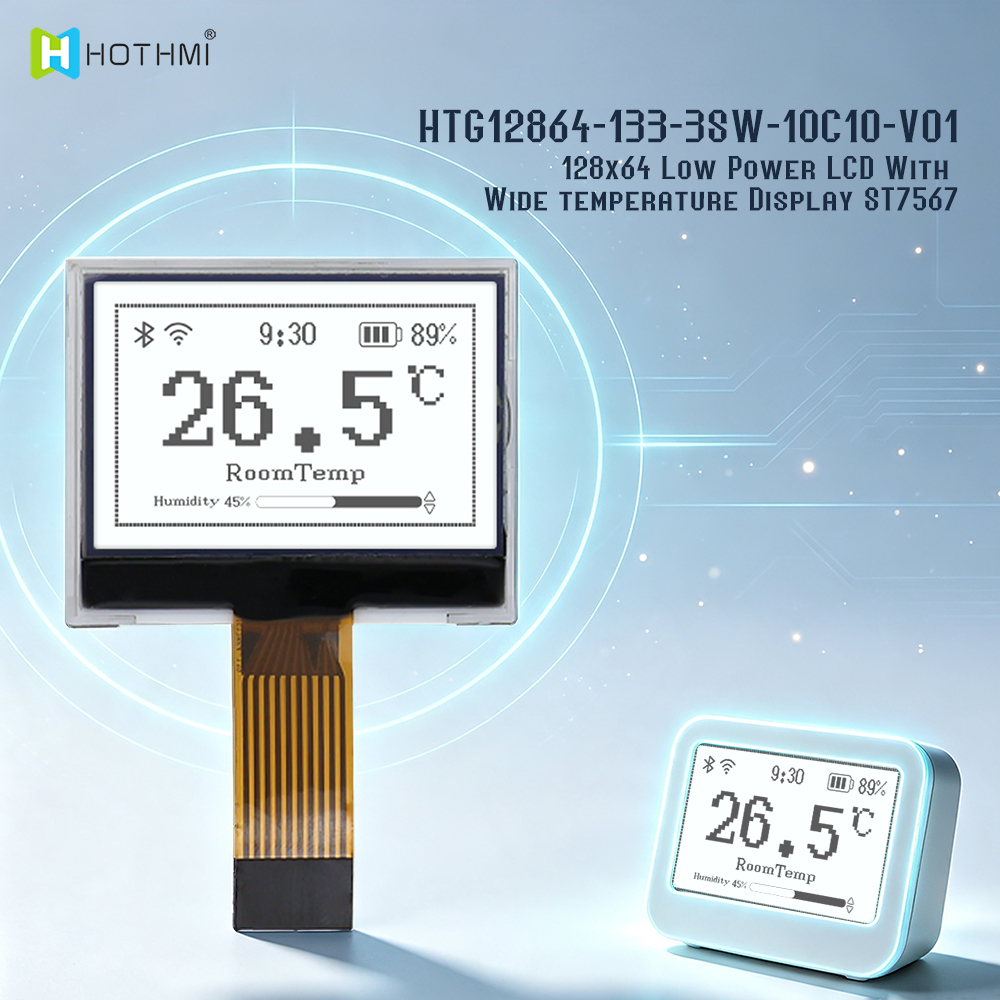

HTG12864-133-3SW-10C10-V01 | 128x64 低功耗宽温液晶显示屏 ST7567
这款 128x64 低功耗宽温液晶显示屏重新定义了视觉显示技术的能效标准，是节能至上的应用领域的理想之选。该模块的卓越低功耗特性并非仅仅是一项功能，而是其根本优势所在：在提供非凡性能的同时，其功耗远超同类产品。
size
这款低功耗液晶显示屏的核心是专为超低功耗应用场景而设计的 ST7567 驱动芯片。然而，真正的突破在于其惊人的低电流消耗，工作电流仅为 100µA。为了更好地理解这一成就的意义，不妨将其与通常至少需要 500µA 电流的小型 OLED 显示屏进行比较。这款低功耗液晶显示屏的电流消耗仅为同类 OLED 显示屏的五分之一。将其应用于实际应用：在相同电池容量下，配备这款低功耗液晶显示屏的设备可以运行约五年，而同等容量的 OLED 显示屏设备则只能运行一年。这款低功耗液晶显示屏单次充电即可有效延长产品寿命 500%。

这款低功耗液晶显示屏的卓越效率源于多项创新技术。整个系统采用低供电电压，并针对最低能耗进行了优化。其内置的 FSTN 正性半透反射技术意味着静态图像仅需微安级的电流，而半透反射特性则允许环境光在明亮环境下完全取代背光。就连背光系统——采用单 LED 配置——也体现了这款低功耗液晶显示屏的设计理念，功耗极低，并具备 PWM 调光功能，可进一步优化性能。

这款低功耗液晶显示屏采用芯片封装玻璃 (Chip-On-Glass) 技术，消除了外部元件带来的寄生损耗，而适中的 128x64 分辨率则确保了最小的驱动负载。这款低功耗液晶显示屏具有耐高温性能和强大的静电放电 (ESD) 保护功能，在提供业界领先的功耗的同时，也确保了其卓越的可靠性。对于仪器仪表和便携式设备而言，每一微安的电流都会影响其使用寿命，这款低功耗液晶显示器可以将电池寿命从一种

128x64 低功耗宽温液晶显示屏规格书

连接器定制：轻松修改显示器上的任何连接器以满足您的应用程序的要求。我们的工程师能够对排针、盒装接头、直角接头以及您的显示器可能需要的任何其他连接器进行焊接。

PCB修改：从 PCB 的形状、尺寸、引脚排列和元件布局等多种更改中进行选择，使其完美适合您的应用。

背光颜色定制：模组背光有多种组合可选不带背光或带黄绿色 / 蓝色 / 白色 / 琥珀色 / 红色 / RGB背光选择达48种效果，可点开定制页面参考。

字库定制：提供多种字体库，包括英语/日语、西欧、东欧、斯堪的纳维亚欧洲、西里尔语（俄语）、希伯来语/阿拉伯语等。

线缆定制: 调整电缆的长度、位置和引脚排列或添加其他连接器。获得经过精确设计的电缆解决方案，使您的连接变得精简且安全。

项目	参数描述	单元
名称	HTG12864-133-3SW-10C10-V01
点阵数	128x64点阵	dots
外形尺寸	40.8x33.1x4.15	mm
VA尺寸	36.0x23.5	mm
AA尺寸	33.25x20.45	mm
像素间距	0.32x0.26	mm
IC	ST7567
电源电压	3.3V	V
背光	白色背光
显示模式	FSTN
驱动方式(Duty)	1/64 duty cycle
类型	图形COG
特性	半透偏光片
