TFT-H050A20HDIST6G30 5寸In-cell TFT LCD显示屏720x1280 MIPI DSI接口 ST7123
这款5英寸In-cell TFT LCD显示屏代表了嵌入式显示技术的一次重大飞跃，它将高清视觉效果与纤薄、一体化的触控结构完美融合。该型号采用ST7123P驱动IC，拥有720(RGB) x 1280像素的清晰分辨率，能为各类用户界面呈现卓越的细节与清晰度。其核心优势之一在于采用了MIPI DSI接口。与传统的并行接口不同，MIPI接口不仅减少了连接所需的引脚数量，最大限度地降低了电磁干扰（EMI），还支持高速数据传输。这使得这款5英寸In-cell TFT LCD显示屏在与现代处理器（包括C8051、Arduino和STM32平台所使用的处理器）配合使用时，能够实现极高的运行效率，从而确保流畅的视频播放和灵敏的图形用户界面（GUI）渲染。
“In-cell”工艺是该产品的一大亮点。通过将触控传感器直接嵌入到LCD液晶单元内部，显示屏在变得更加轻薄的同时，其光学清晰度也得到了显著提升。这种一体化集成设计消除了传统触控屏中存在的空气层，从而有效防止灰尘侵入，并增强了在阳光下的可读性。这款5英寸In-cell TFT LCD显示屏的光学参数令人印象深刻：它具备IPS全视角特性，上下左右视角均为85度（典型值，即各方向均为80度），确保了即使从极端的角度观看，色彩依然鲜艳生动。凭借600 cd/m²的典型亮度（含CTP触控层）和1500:1的高对比度，该显示屏即使在光线明亮的环境下也能保持清晰可见。
此外，其电气特性也提供了极高的稳定性和安全性。这款5英寸In-cell TFT LCD显示屏的I/O电压（IOVCC）为1.8V，数字电源电压（VCI）为3.3V，使其能够与各类低功耗微控制器单元（MCU）实现良好的兼容。该显示模组还支持-20°C至70°C的宽工作温度范围，并具备8KV的静电防护（ESD）能力，从而确保其在工业环境或户外场景中依然能够保持稳健可靠的性能表现。配备带有清晰引脚定义的40引脚FPC（包含MIPI通道 D0P/N、D1P/N、D2P/N 及 Clock）简化了硬件设计，使工程师能够快速将这款高性能5英寸In-cell TFT LCD显示屏集成至其下一代产品中。

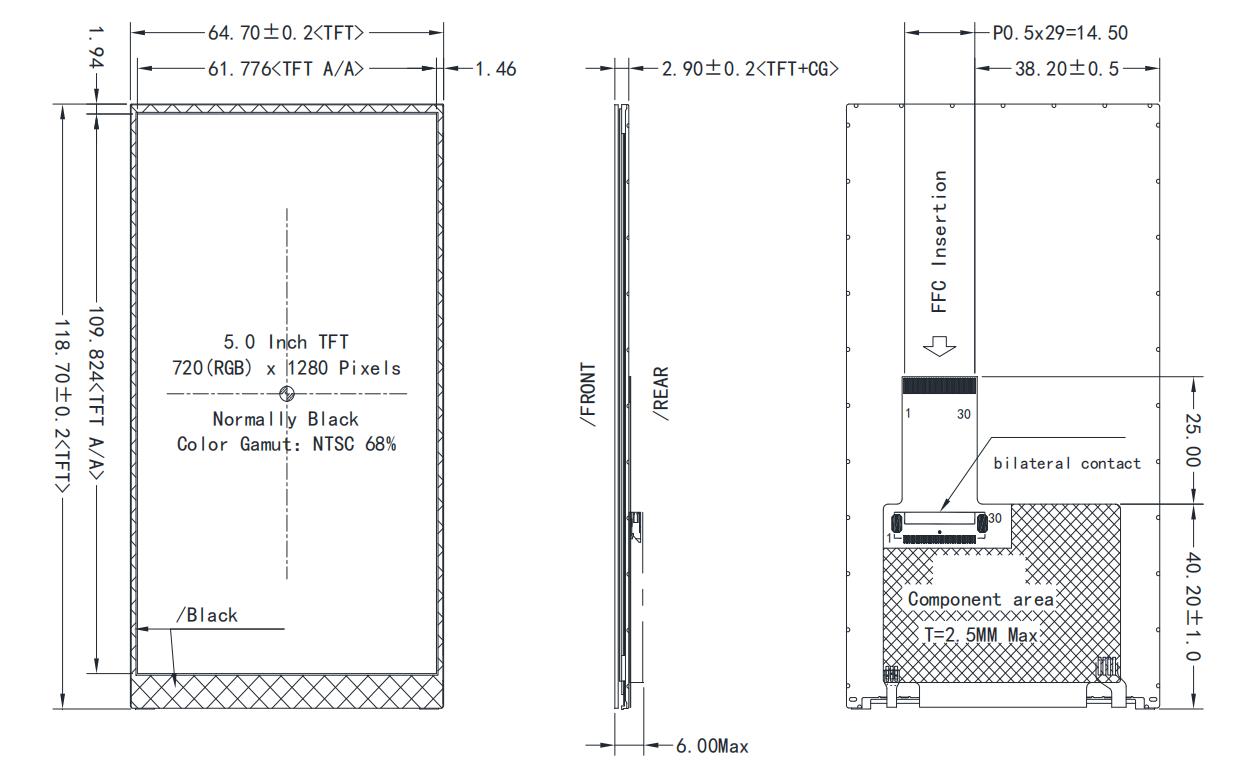

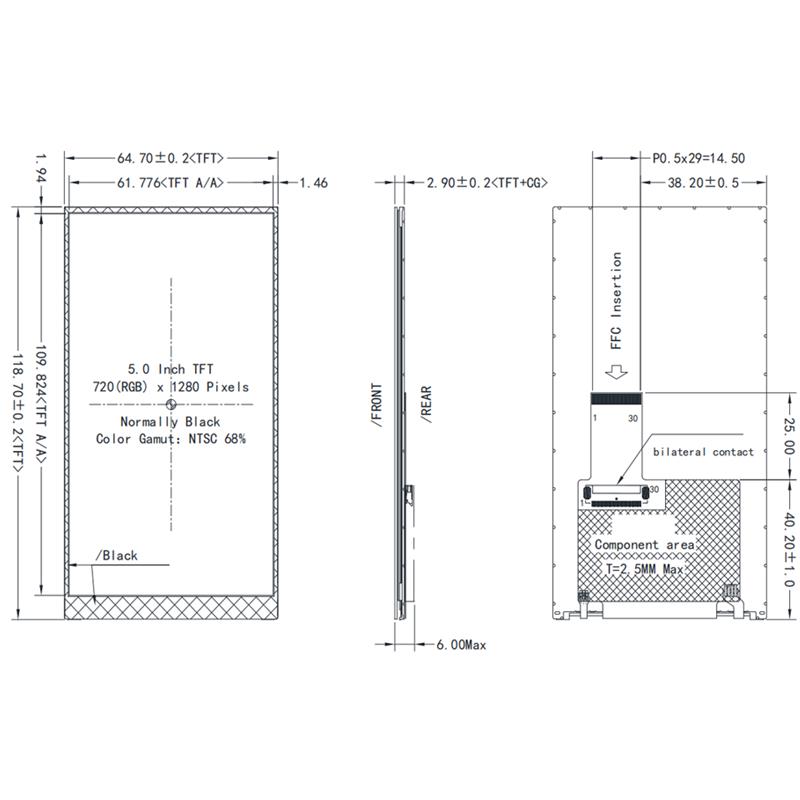

5寸In-cell TFT LCD显示屏规格图
什么是 In-cell 触控技术？
In-cell 触控技术是一种革命性的显示屏制造方法，它将触控传感器功能直接集成到液晶单元（liquid crystal cell）内部，而非在表面贴合一块独立的触控面板。若要理解其价值，首先需要回顾传统的显示屏技术。早期的“On-cell”或“Out-cell”（外挂式）触控屏由两部分组成：一层用于显示图像的独立 TFT 层，以及一层专门用于检测触控信号的传感器玻璃层。这两层通过贴合工艺结合在一起，导致整个模组厚度增加，且层间可能产生气隙，进而引发光线反射并降低光学透射率。
这款 5 英寸 In-cell TFT LCD 显示屏采用了截然不同的架构设计。在该设计中，触控感应电极被嵌入在 TFT 阵列与彩色滤光片基板之间——即位于液晶单元的内部。这一设计消除了对额外触控传感器层的需求。将 In-cell 技术应用于这款 5 英寸 TFT LCD 显示屏所带来的首要优势，在于显著降低了模组的整体厚度。由于省去了独立的触控层，整个显示模组变得更为纤薄；这对现代智能手机、便携式医疗设备以及轻薄型工业控制终端而言，具有至关重要的意义。
其次，其光学性能得到了大幅提升。由于 LCD 面板与触控传感器之间不再存在气隙，光线的散射现象被降至最低。这款 5 英寸 In-cell TFT LCD 显示屏实现了更高的亮度（600 cd/m²）和更优异的对比度（1500:1）；这是因为背光源发出的光线能够更直接地穿透屏幕并抵达用户的眼中，而不会因内部反射而造成损耗。第三，该技术增强了产品的机械耐用性。由于贴合层数减少，屏幕发生层间剥离或灰尘颗粒渗入屏幕夹层的风险也随之降低。不过值得注意的是，实施 In-cell 技术往往需要配备复杂的驱动 IC（集成电路），例如这款 5 英寸 In-cell TFT LCD 显示屏所采用的 ST7123P 芯片。这是因为该芯片必须同步处理像素驱动与触控信号检测这两项任务，通常需借助“时分复用”技术，将显示画面刷新与触控扫描操作在时间轴上进行有效分离。这种高度集成的精密设计，不仅赋予了显示屏更灵敏的响应速度，还提升了其在各种环境下的稳定性，使其成为对可靠性要求极高的各类应用场景的理想之选。
5英寸In-cell TFT LCD显示屏集成与操作指南
若要将这款5英寸In-cell TFT LCD显示屏成功集成到定制的嵌入式系统中，必须特别关注电源时序、机械操作以及软件配置。首先，依据电气特性参数，工程师必须提供稳定的供电电压。该5英寸In-cell TFT LCD显示屏要求 VCI（模拟电源）电压为 3.3V，IOVCC（I/O电源）电压为 1.8V。严格遵循“电源开启/关闭时序”（参见手册第6.5节）至关重要。具体而言，在 IOVCC 供电稳定就绪后，MIPI 数据通道必须先进入 LP-11 状态，随后方可发送 Sleep Out（退出睡眠）指令（0x11）。在释放 RESX 引脚后，必须延时至少 120ms，随后方可发送显示控制指令。若未能严格遵守上述时序要求，可能会导致该5英寸In-cell TFT LCD显示屏发生闩锁效应（Latch-up）或初始化失败。
关于初始化代码，手册中针对 ST7123P 驱动芯片提供了一套特定的初始化流程。用户必须严格按照以下顺序执行：硬件复位（Hardware Reset）→ 延时 120ms → 退出睡眠（Sleep Out，0x11）→ 延时 250ms → 开启显示（Display On，0x29）。该显示屏采用 MIPI DSI 接口，包含四条数据通道（D0-D3）以及一条时钟通道。在进行 PCB 布局设计时，针对该5英寸In-cell TFT LCD显示屏的 MIPI 信号走线，应确保差分阻抗维持在 100 欧姆，并保持各走线长度匹配一致，以避免产生信号时延偏差（Skew）。FPC-30PIN（或根据示意图所示的40-pin）接口的引脚定义中，已指定特定引脚用于传输 I2C 触摸信号（TP_SDA、TP_SCL）及中断信号（TP_INT）；这些引脚必须通过上拉电阻连接至主控 MCU 的 I2C 总线。
操作过程中的防护注意事项至关重要。鉴于该5英寸In-cell TFT LCD显示屏由玻璃基板及 CMOS 大规模集成电路（LSI）构成，其对静电放电（ESD）现象极为敏感。因此，手册建议操作人员及工作台均需进行接地处理，同时配合使用离子风机等防静电设备，并确保工作环境的相对湿度维持在 50% RH 以上。移除保护膜时，请以30度的角度缓慢撕下，以防止产生静电积聚。此外，为避免出现图像残留（“粘屏”）现象，请勿持续显示静态图像超过2分钟；产品手册建议使用动态或纯黑屏保程序。最后，请确保操作环境温度不超过70°C且不低于-20°C，因为极端的温度条件可能会导致液晶材料暂时性变暗。遵循针对这款5英寸In-cell TFT LCD显示屏的上述使用指南，开发人员即可确保其具备长期的可靠性（LED背光寿命达30,000小时）及卓越的光学性能。
