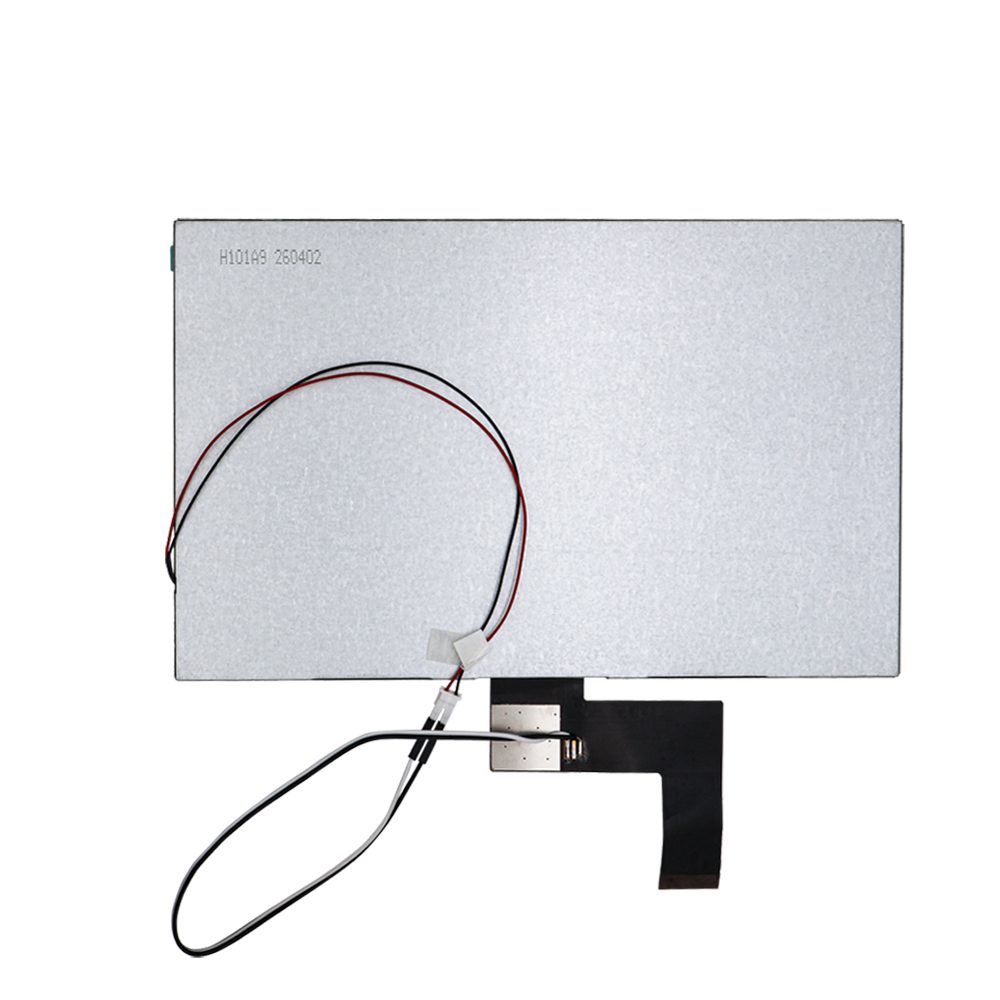

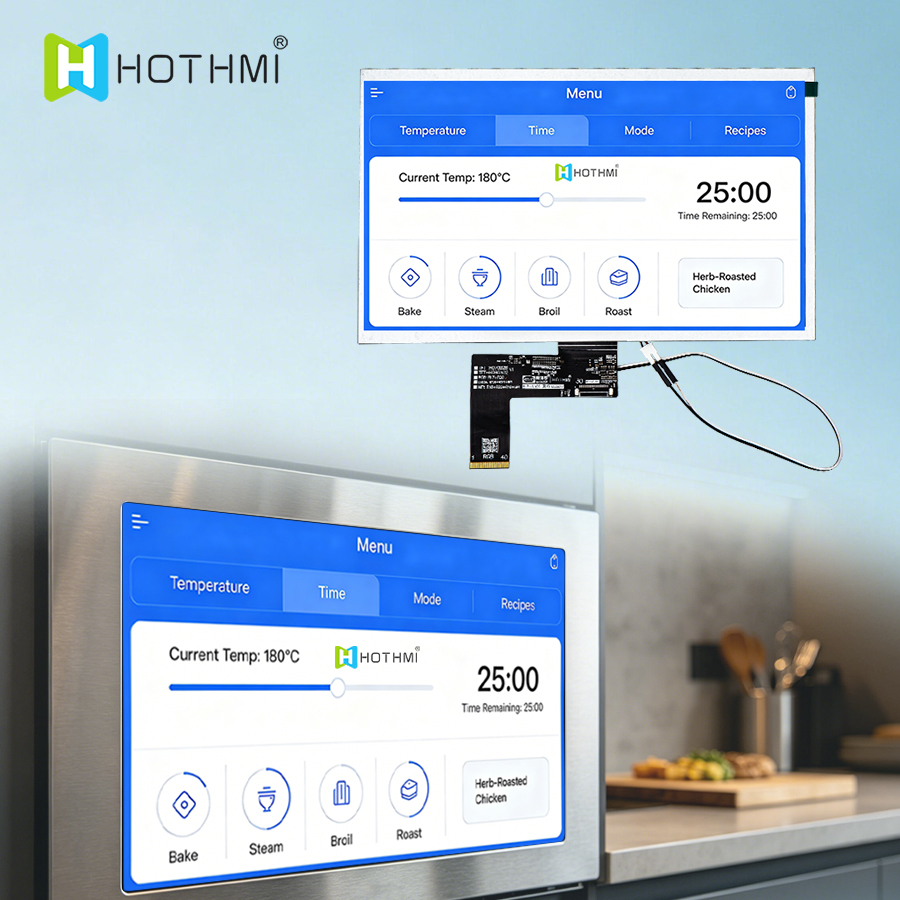

TFT-H101A21WSIGHKN40 | 10.1寸阳光下可视TFT液晶显示屏 | 分辨率1024x600 | RGB接口 | 亮度1000尼特
这款专为严苛户外环境打造的 10.1 英寸阳光下可视 TFT LCD 显示屏，即使在阳光直射下也能呈现卓越的视觉效果。其背光亮度高达 1000 cd/m²，即使在强光照射下也能确保清晰的内容可视。该显示屏采用 IPS 无视角技术，可从广角端呈现一致的色彩和对比度，非常适合公共信息亭、汽车仪表盘和工业控制面板等需要从不同角度观看的应用场景。
这款 10.1 英寸阳光下可视 TFT LCD 显示屏拥有 1024x600 像素的原始分辨率，能够呈现清晰锐利的文本和生动逼真的图像。其机械外形设计紧凑，有效显示区域也经过相应优化，最大限度地利用了屏幕空间。该模块通过 40 针 FPC 集成 RGB 接口，可与常见的嵌入式系统无缝连接。这款10.1英寸阳光下可视TFT液晶显示屏可在-20℃至70℃的温度范围内可靠运行，并具备高达8KV的静电放电防护能力，能够承受恶劣天气和静电放电的影响。其供电电压为3.3V，兼容低功耗逻辑电平。无论是用于船舶导航、路边标牌还是手持式现场设备，这款10.1英寸阳光下可视TFT液晶显示屏都能提供全天候户外应用所需的耐用性和清晰度。凭借其卓越的阳光下稳定性以及稳定的机械和电气特性，这款10.1英寸阳光下可视TFT液晶显示屏在普通显示屏容易出现屏幕泛白或过热的情况下，依然能够提供可靠的视觉解决方案。其设计兼顾性能和使用寿命，使其成为工程师在强光环境下寻求即插即用型显示屏的理想之选。

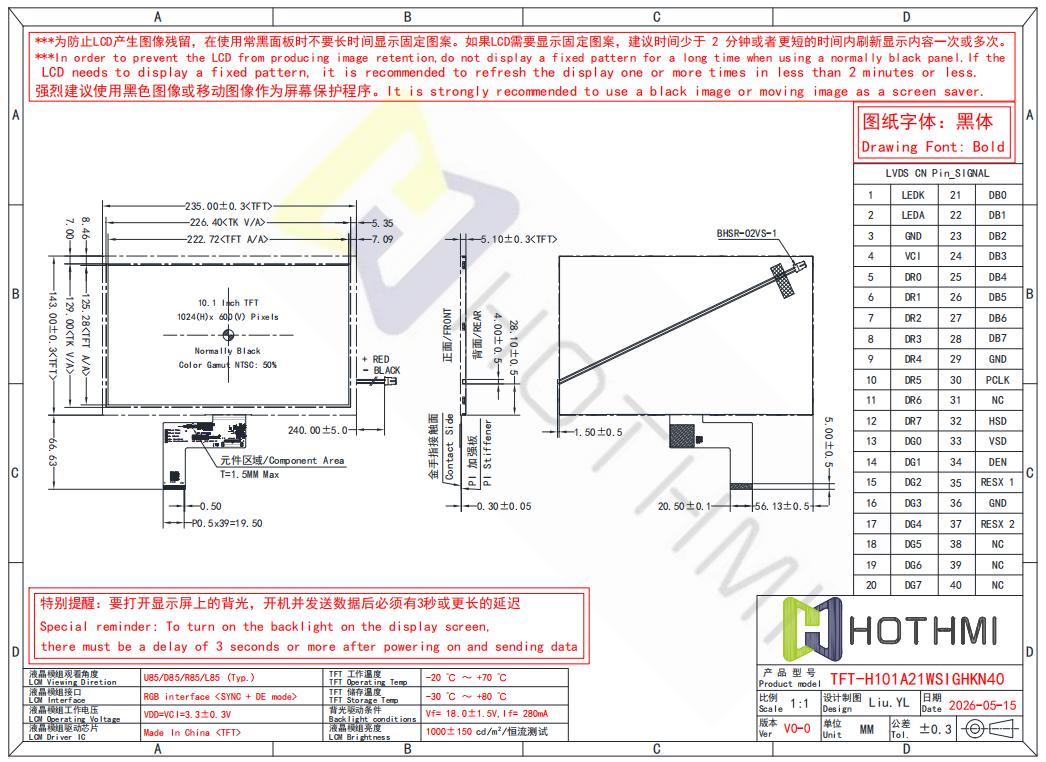

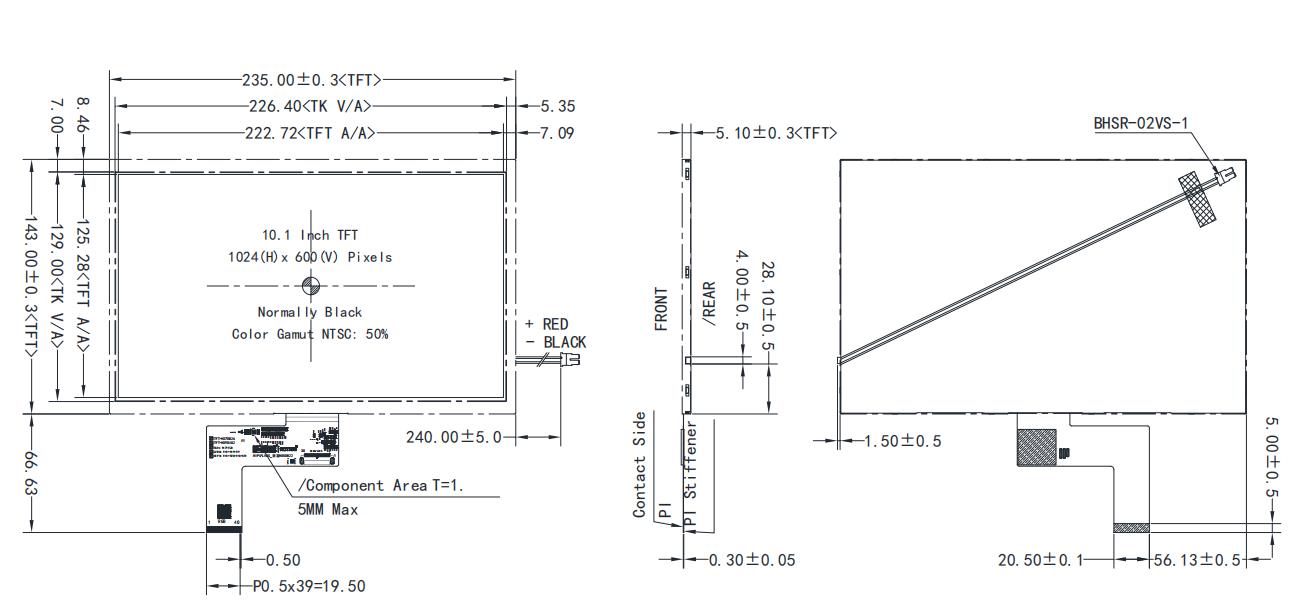

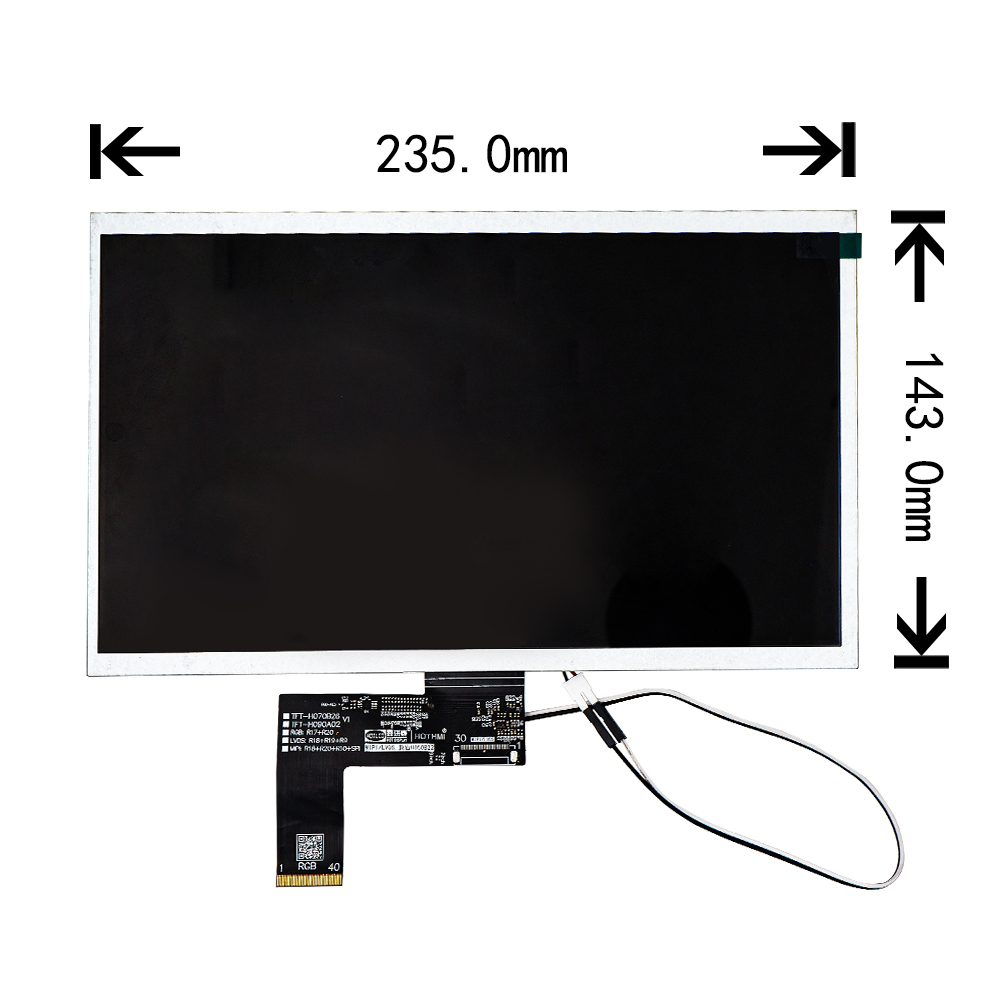

10.1寸阳光下可视TFT液晶显示屏模组外形尺寸
TFT-H101A21WSIGHKN40 10.1寸阳光下可视TFT液晶显示屏模组引脚说明
| 引脚编号 | 标号 | 描述 |
|---|---|---|
| 1 | LEDK | LED阴极 |
| 2 | LEDA | LED阳极 |
| 3 | GND | 电源地 |
| 4 | VCI | 电源 |
| 5~12 | DR0~7 | 红色数据总线 |
| 13~20 | DG0~7 | 绿色数据总线 |
| 21~28 | DB0~7 | 蓝色数据总线 |
| 29 | GND | 电源地 |
| 30 | PCLK | 像素时钟输入引脚 |
| 31 | NC | 不连接 |
| 32 | HSD | 水平同步信号，默认为负极性 |
| 33 | VSD | 垂直同步信号，默认为负极性 |
| 34 | DEN | 数据输入启用。当DE为高电平时，显示访问被启用 |
| 35 | RESX 1 | 备选复位引脚，建议连接到I/O控制 |
| 36 | GND | 电源地 |
| 37 | RESX 2 | 复位引脚。内置RC电路，可以不连接。建议连接到I/O控制 |
| 38 | NC | 不连接 |
| 39 | NC | 不连接 |
| 40 | NC | 不连接 |
显示屏、背光、参考接线图

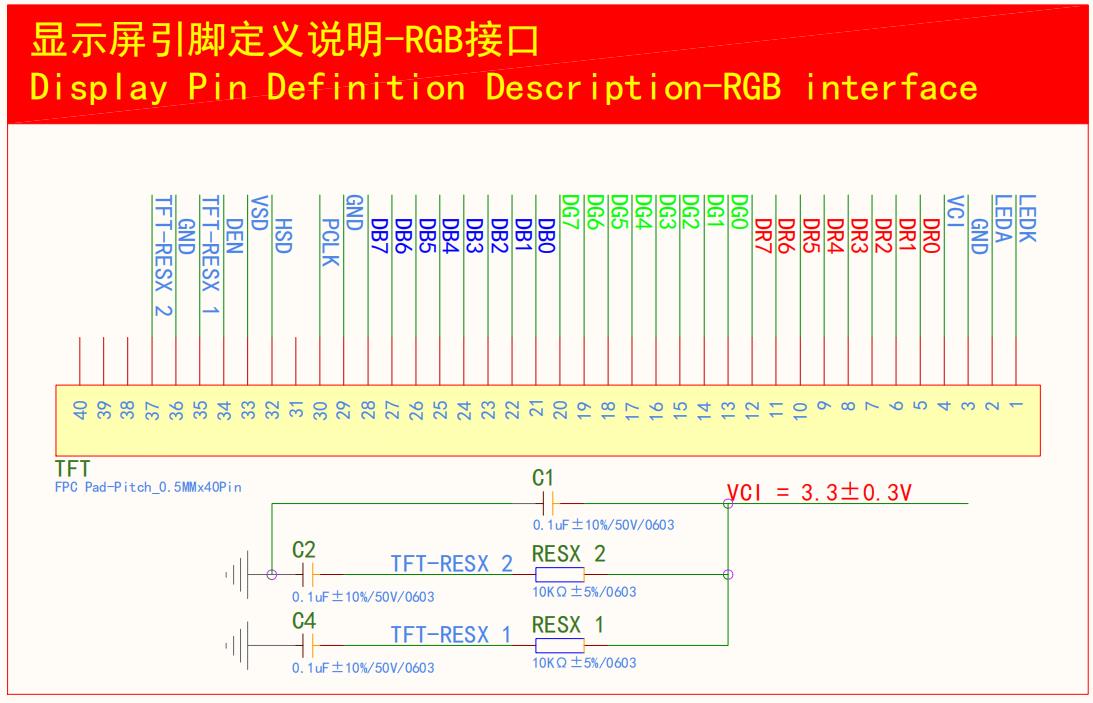

1、显示引脚定义说明-RGB接口

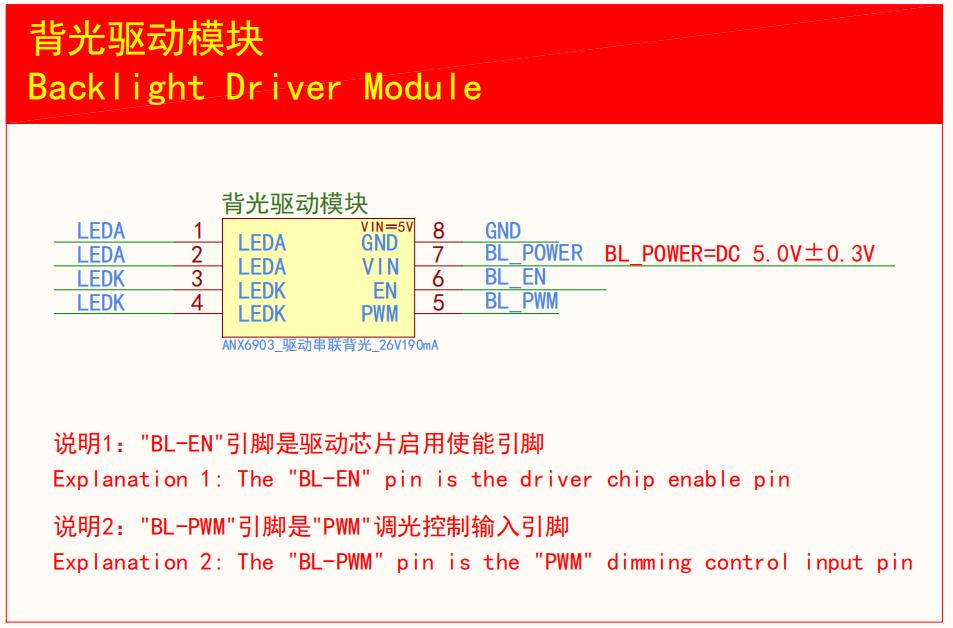

2、背光驱动模块

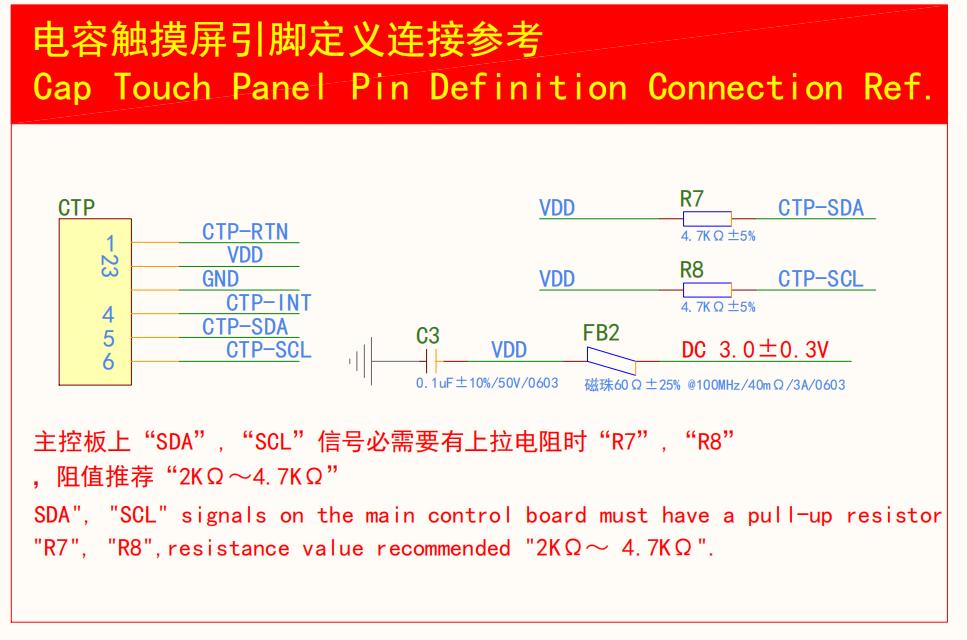

3、触摸面板引脚定义连接参考

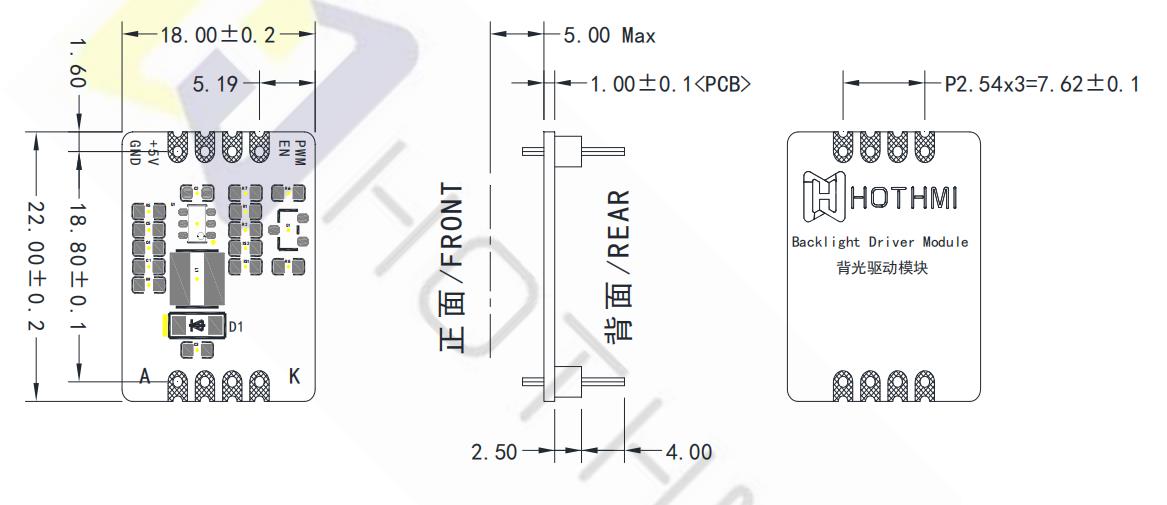

TFT-H101A21WSIGHKN40 10.1寸阳光下可视TFT液晶显示屏模组背光模块尺寸
TFT-H101A21WSIGHKN40 10.1寸阳光下可视TFT液晶显示屏模组背光工作条件
| 项目 (Item) | 标号 (Symbol) | 条件 (Condition) | 最小值 (Min) | 典型值 (Type) | 最大值 (Max) | 单位 (Unit) |
|---|---|---|---|---|---|---|
| 工作电压 (Forward voltage) | VF | 恒流 (constant current) | -1.5 | 18 | +1.5 | 伏特 (V) |
| 工作电流 (Forward current) | IF | 恒流 (constant current) | - | 280 | - | 毫安 (mA) |
| 亮度（不带触摸）(Luminance without TP) | Lv | 1000 cd/m² | - | 1000 | - | 坎德拉/平方米 (cd/m²) |
| 亮度（带电容触摸屏）(Luminance with CTP) | Lv | 带电容触摸屏 (Have CTP) | -150 | 800 | +150 | 坎德拉/平方米 (cd/m²) |
| 亮度（带电阻触摸屏）(Luminance with RTP) | Lv | 带电阻触摸屏 (Have RTP) | - | - | - | 坎德拉/平方米 (cd/m²) |
| LED寿命 (LED life time) | Hr | Ta=25±3℃ | 20,000 | 30,000 | - | 小时 (Hour) |

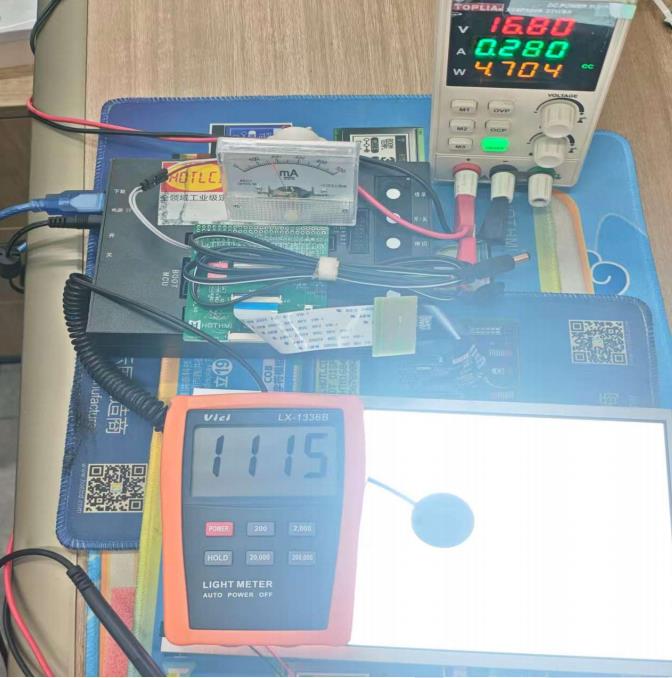

超高亮度TFT LCD 显示屏实测结果
我们对这款 10.1寸阳光下可读显示屏进行了实际测试，结果显示其性能表现超出预期。在不带触摸屏（without TP）的情况下，实测亮度高达 1100 nits，相比规格书中标称的 1000 cd/m² 提升了约 10%。这一显著的超额表现，使得该显示屏在阳光直射的户外环境中依然能够提供极为清晰、鲜艳的显示效果。
1100 nits 的高亮度意味着什么？在阳光明媚的户外场景下，普通显示屏通常会出现严重的反光、灰阶反转和对比度下降，导致内容难以辨认。而这10.1寸阳光下可读显示屏凭借其高达 1100 nits 的实际亮度，足以克服强烈的环境光干扰。无论是用于车载导航仪表、户外手持终端、智能充电桩，还是工业控制面板，用户都无需遮挡光线即可轻松读取屏幕上的文字、地图或数据波形。
除了高亮度，该屏幕还采用了 IPS 全视角技术，确保从不同角度观看时色彩和对比度依然真实稳定，不会出现偏色或失真。在实际户外测试中，即使在正午阳光直射下，屏幕上的白色背景依然纯净不发灰，文字边缘锐利，图形细节清晰可辨。这种亮度等级还增强了屏幕在镜面反射环境中的可读性，比如靠近水面、雪地或玻璃幕墙的场合。
此外，1000 cd/m² 的标称亮度已经属于阳光下可读的入门门槛，而 1100 nits 的实际值进一步提高了户外使用的可靠性和舒适度。搭配宽工作温度范围（-20~70℃）和 8KV 抗静电设计，这款 10.1 寸显示屏真正实现了全天候、全户外的稳定运行。对于需要长时间在强光下作业的设备而言，1100 nits 的实测亮度无疑是一个值得信赖的核心优势。
