TFT-H040B34WVIGC5N50 | 4 寸超低温TFT LCD 480x800 分辨率IPS工业级液晶显示屏
一、产品概述
这款4英寸超低温TFT液晶显示屏是一款高性能显示器，专为极寒环境而设计，即使在传统液晶显示屏无法正常工作的情况下也能正常运行。与在冰点以下会失效或响应迟缓的标准面板不同，这款超低温液晶显示屏可在-40°C下可靠运行，确保在极地环境、高海拔户外环境以及冷链工业设备中都能不间断地工作。其最高工作温度可达80°C，即使在炎热的车厢或沙漠烈日下也能稳定运行，工作温度范围高达-40~80°C。
除了卓越的耐寒性能外，这款4英寸显示屏还拥有480x800的分辨率，并采用紧凑的4.0英寸尺寸。 IPS（平面转换）技术提供U80/D80/L80/R80的全视角，这意味着几乎从任何角度观看，图像都能保持色彩准确、对比度高——这对于用户视角变化较大的仪表盘、可穿戴设备或户外信息亭应用至关重要。
该显示屏亮度高达400 cd/m²，即使在阳光直射或明亮的室内照明下也能清晰可见。它采用50引脚FPC的RGB接口，简化了与大多数主流应用处理器和微控制器单元的集成。稳定的3.3V电源电压确保了低功耗，适用于电池供电或对电源敏感的系统。
值得一提的是，TFT-H040B34WVIGC5N50具备高达8KV的静电放电（ESD）保护，可防止在制造、安装或现场使用过程中因静电放电造成的损坏。这款坚固耐用的设计，结合其超低温性能，使其成为一款真正的工业级组件，适用于汽车、户外和工业应用。
总而言之，这款 4 英寸超低温 TFT LCD 解决了低温失效问题，同时提供高分辨率、宽视角和强大的电气保护——所有这些都集成在一个紧凑、易于集成的封装中。

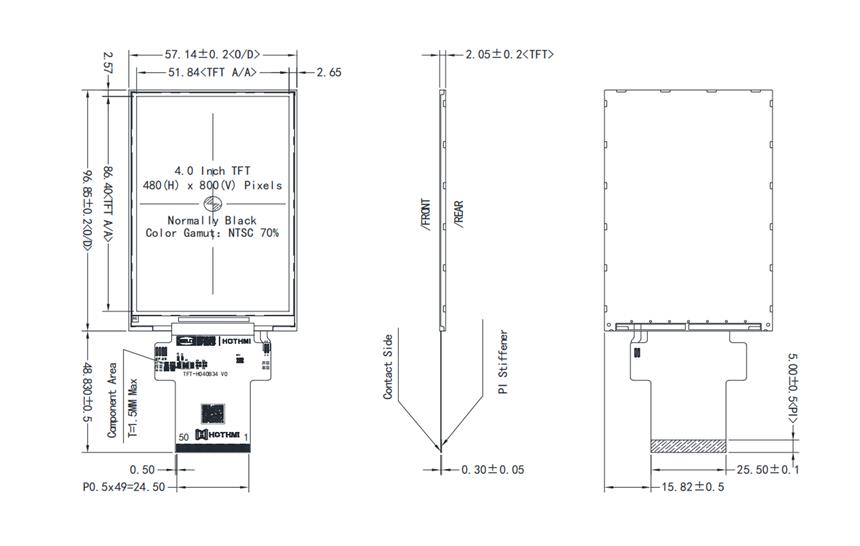

二、产品规格图
三、超低温 LCD 为用户解决的问题
传统 LCD 在极寒条件下会遇到四大主要故障：(1) 液晶冻结导致无图像显示；(2) 响应时间极慢导致重影；(3) 对比度下降导致文本无法辨认；(4) 背光失效。这款 4 英寸超低温 TFT LCD 解决了所有这些痛点。
痛点 1 – -20°C 以下系统黑屏
许多显示器在 -20°C 以下会完全停止工作，迫使工程师添加昂贵的加热器或重新安置设备。这款超低温TFT液晶显示屏可在-40°C下原生运行，无需加热元件，从而节省成本和空间。
痛点2 – 冷启动时响应时间过长
标准液晶显示屏在零下低温环境下刷新可能需要数秒，导致界面延迟。这款480x800 IPS显示屏采用优化的液晶材料，即使在-40°C下也能保持流畅的响应，确保关键控制功能的实时反馈。
痛点3 – 低对比度导致可读性差
低温会改变液晶的扭曲特性，导致图像模糊。这款面板在-40°C至-80°C的整个温度范围内都能保持高对比度，因此文本和图形始终清晰锐利。
痛点4 – 干燥低温环境下静电放电导致现场故障
冷空气含水量较低，容易引发严重的静电放电问题。8KV静电放电保护可防止闩锁效应或永久性损坏，从而减少保修退货和现场维护。
痛点 5 – 极端环境下的复杂集成
工程师们常常需要花费数周时间来验证显示器的温度和静电放电防护性能。而这款显示器已预先通过工业级工作温度范围认证，配备标准的 3.3V RGB 接口和 50 引脚 FPC，只需几天即可完成即插即用替换或用于全新设计。
简而言之，这款超低温 TFT LCD 显示器即使在最严酷的冬季环境下也能可靠运行，从而降低系统复杂性，减少总体拥有成本，并防止低温导致的现场故障。
四. IPS 技术优势
这款 4 英寸超低温 TFT LCD 显示器采用 IPS 技术，相比标准 TN 或 VA 面板，具有以下五大优势：
1. 真正的全视角 (U80/D80/L80/R80)
无论安装在车辆仪表盘、户外售票机还是手持式工业扫描仪上，用户很少会正对着显示屏。 IPS 面板在任何角度（最大 80°）都能保持一致的色彩和亮度，而 TN 面板在超过 30° 时就会出现色彩偏移或泛白。这确保了驾驶员、技术人员和行人都能清晰地看到屏幕内容。
2. 无伽马偏移的色彩精准度
IPS 技术能够保持灰阶和色彩伽马值在不同角度下的稳定性。在信息娱乐地图或诊断图表等应用中，这意味着即使从副驾驶座或腰部高度观看，蓝线依然是蓝色，红色警告依然是红色。
3. 出色的触控面板兼容性
许多户外和工业设备都使用电容式触摸屏。IPS 显示屏不兼容电容式触摸屏。Hotdisplay提供定制化触控方案，包括电阻触控，电容触控，以及定制化LCD盖板，定制盖板形状、大小，丝印LOGO，表面3A处理等。
五、这款4 寸超低温TFT LCD引脚说明
引脚编号 | 标号 | 详细描述 |
1 | RTP-YU | RTP-YU 坐标输入 |
2 | RTP-XR | RTP-XR 坐标输入 |
3 | RTP-YD | RTP-YD 坐标输入 |
4 | RTP-XL | RTP-XL 坐标输入 |
5~6 | GND | 电源地 |
7~8 | VCI | 电源 |
9~16 | DR[7~0] | 红色数据总线。请将不使用的引脚固定在 GND。 |
17~24 | DG[7~0] | 绿色数据总线。请将不使用的引脚固定在 GND。 |
25~32 | DB[7~0] | 蓝色数据总线。请将不使用的引脚固定在 GND。 |
33~34 | LEDK | LED 阴极 |
35~36 | LEDA | LED 阳极 |
37 | RESX | 全局复位引脚，低电平进入复位状态。内置 RC 电路 (10K+0.1µF) |
38~41 | NC | 不连接 |
42 | PCLK | 像素时钟输入引脚 |
43 | VSD | 垂直同步信号，默认为负极性 |
44 | HSD | 水平同步信号，默认为负极性 |
45 | DEN | 数据输入启用。当 DE 为低电平时，显示访问被启用。 |
46~48 | NC | 不连接 |
49 | LEDA | LED 阳极 |
50 | LEDK | LED 阴极 |

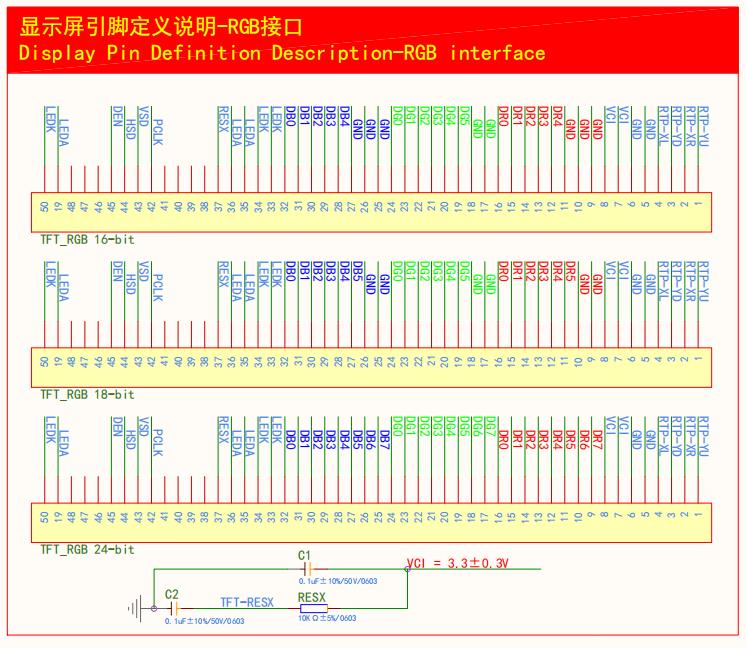

六、显示屏引脚定义说明-RGB接口

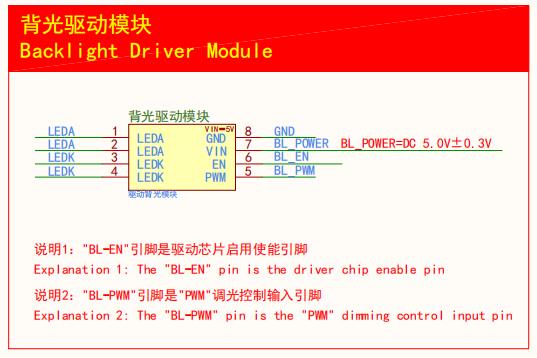

七、背光驱动信息
背光驱动条件
串联背光
项目 | 标号 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
工作电压 | VF | 恒流 | Type -1.5 | 12.0 | Type +1.5 | V |
工作电流 | IF | - | - | 40 | - | mA |
亮度（带 LCD） | Lv | 不带触摸 | Type -150 | 500 | Type +150 | cd/m² |
带电容触摸屏 | - | - | - | cd/m² | ||
LED 寿命 | Hr | Ta=25±3 ℃ | 20,000 | 30,000 | - | 小时 |
八、常见问题
1：这款显示器真的能在 -40°C 下无需外部加热正常工作吗？
答：是的。这款 4 英寸超低温 TFT LCD 显示器专为在 -40°C 下可靠运行而设计，无需任何外部加热器或特殊外壳。与低于 -20°C 时响应速度会下降或冻结的标准消费级面板不同，这款显示器在 -40°C 至 -80°C 的整个温度范围内都能保持正常的响应时间、对比度和亮度。这使得这款 4 英寸超低温 TFT LCD 显示器成为极地设备、冷链物流和户外汽车应用的理想之选。
2：这款显示器的可视角度如何？
答：这款 4 英寸超低温 TFT LCD 显示器采用 IPS（平面转换）技术，提供 U80/D80/L80/R80 的全方位可视角度。无论您从顶部、底部、左侧还是右侧观看，图像都能保持色彩准确和高对比度。对于除雪车操作员、户外信息亭或工业控制面板而言，这款 4 英寸超低温 TFT LCD 显示屏即使在屏幕并非正对用户的情况下也能确保清晰可读。
3：这款显示屏适合在阳光直射下阅读吗？
答：当然。这款 4 英寸超低温 TFT LCD 显示屏亮度高达 400 cd/m²，并采用 IPS 技术，即使在阳光直射下也能提供出色的可读性。高亮度有效减少眩光，而宽广的可视角度则确保在阳光斜射下屏幕仍能保持对比度。对于户外汽车仪表盘、收费系统或便携式现场设备，这款 4 英寸超低温 TFT LCD 显示屏即使在强光环境下也能清晰显示信息。
4：需要什么样的接口和电源？
答：这款 4 英寸超低温 TFT LCD 显示屏采用标准的 RGB 接口，通过 50 引脚 FPC 封装，因此可以轻松集成到大多数处理器和微控制器中。它采用稳定的 3.3V 电源电压，简化了电源设计，并支持电池供电系统。此外，这款 4 英寸超低温 TFT LCD 内置 8KV ESD 静电放电保护，可防止在组装过程中或在干燥寒冷的环境中因静电放电而损坏。
5：这款显示屏的使用寿命有多长？
答：这款 4 英寸超低温 TFT LCD 在 Ta=25±3°C 的环境下，LED 背光寿命可达 30,000 小时（典型值），确保连续 24/7 全天候运行三年以上。其工业级结构，结合 -40~80°C 的工作温度范围和 8KV ESD 静电放电保护，意味着这款 4 英寸超低温 TFT LCD 可为汽车、户外和工业应用提供长期可靠性，尤其适用于现场维护成本高昂且困难的场合。
