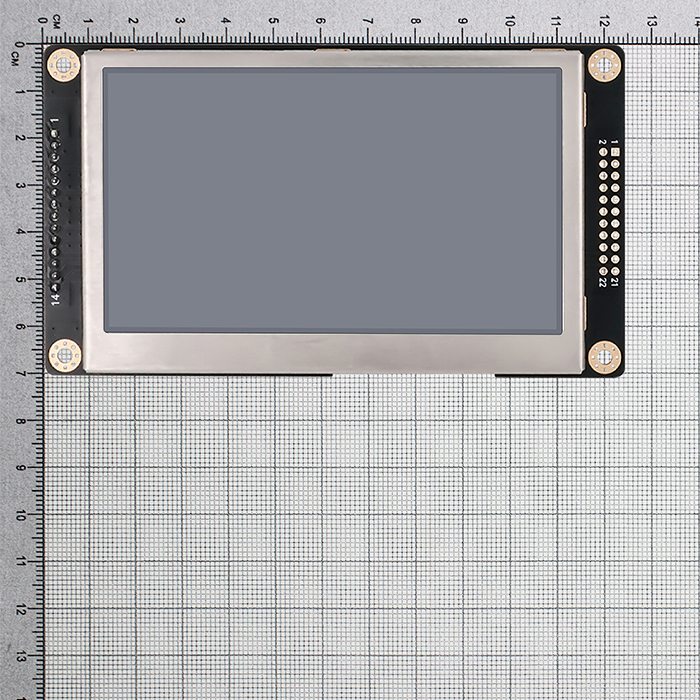

HTM-H043A28-MCU&SPI-A01C | 工业级 4.3 英寸 TFT LCD 模块 480x272 可定制显示解决方案
这款工业级 4.3 英寸 TFT LCD 模块是一款高性能显示解决方案，专为要求严苛的仪器仪表和便携式电子设备应用而设计。该模块采用 IPS 全视角技术，提供清晰的 480×272 像素分辨率，确保从任何角度都能获得出色的图像清晰度和色彩一致性——这对于现场使用的仪器和手持终端至关重要，因为它们需要良好的离轴可视性。
这款工业级 4.3 英寸 TFT LCD 模块基于可靠的 NV3041 驱动 IC 构建，支持 8080 MCU 并行接口和 SPI 接口，为各种嵌入式系统提供灵活的集成选项。无论您是升级现有的基于 MCU 的设计，还是开发新的便携式仪器，这款工业级 4.3 英寸 TFT LCD 模块都能与您的架构无缝集成。
这款工业级 4.3 英寸 TFT LCD 模块的光学性能是其关键优势，配备 900 cd/m² 高亮度 LED 背光，即使在严苛的户外或强光环境下也能提供清晰明亮的阳光下可视显示。因此，这款工业级 4.3 英寸 TFT LCD 模块尤其适用于便携式测试设备、数据记录仪和工业控制面板等需要在各种光照条件下保持清晰可读的应用。
这款工业级 4.3 英寸 TFT LCD 模块的耐用性也十分出色。其工作温度范围为 -30°C 至 +80°C，并具备 8kV（接触放电）的强大静电放电防护能力，能够承受工厂车间、户外现场和汽车环境中常见的极端温度循环、湿度变化和静电放电。3.3V 的供电电压确保了低功耗，从而延长了对能效要求极高的便携式设备的电池寿命。
这款工业级 4.3 英寸 TFT LCD 模块拥有严格的质量控制和工程支持，并提供多种定制选项，包括触摸屏集成、FPC 引脚调整和初始化代码定制。无论您需要的是标准现成产品还是完全定制的显示组件，这款工业级 4.3 英寸 TFT LCD 模块都能满足工业 OEM 厂商对可靠性、性能和技术灵活性的需求。如需详细规格、样品评估或批量报价，请联系我们。

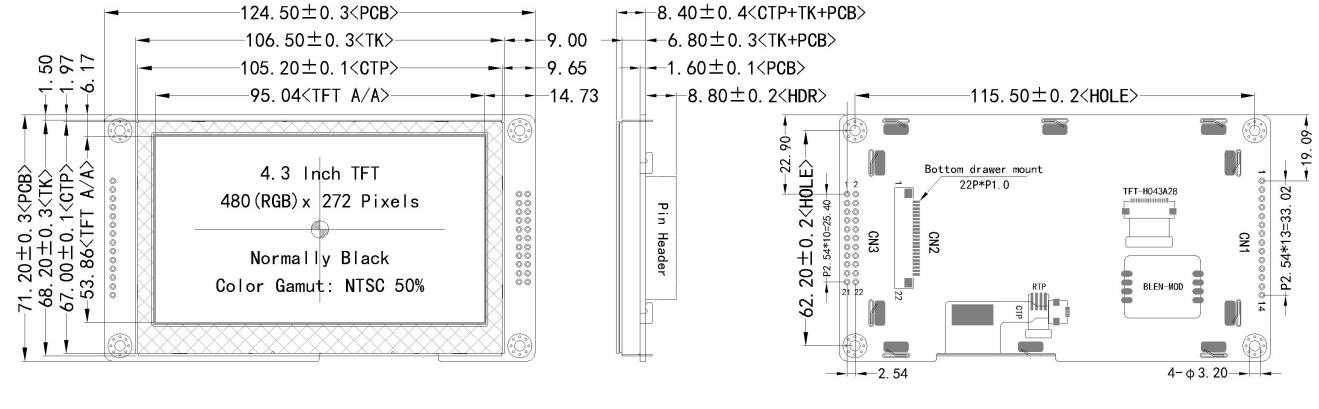

工业级 4.3 英寸 TFT LCD 模块规格书
工业级 4.3 英寸 TFT LCD 模块引脚定义
引脚编号 | 标号 | 详细描述 |
1 | VCC | 电源输入（3.3V-5V，默认5V） |
2 | GND | 电源地 |
3 | TFT-CSX | 芯片选择引脚，低电平使能（SPI/QSPI共用） |
4 | TFT-RES | 显示屏复位信号，低电平有效 |
5 | TFT-DCX | 四线SPI接口显示数据/指令选择（三线SPI/QSPI接口拉高） |
6 | SPI-SDI / QSPI-DO | SPI接口写数据引脚（MOSI）/ QSPI数据线第0位 |
7 | TFT-SCL | 串行时钟引脚（SPI/QSPI共用） |
8 | BLEN | 背光控制（高电平开启，低电平关闭，默认接低） |
9 | TFT-TE | 显示屏撕裂效应信号 |
10 | RTP-CLK / CTP-SCL | 电阻触摸屏SPI时钟引脚 / 电容触摸屏IIC时钟引脚 |
11 | RTP-CS / CTP-RTN | 电阻触摸屏片选引脚，低电平使能 / 电容触摸屏复位引脚 |
12 | RTP-DIN / CTP-SDA | 电阻触摸屏SPI输入引脚（MISO）/ 电容触摸屏IIC数据引脚 |
13 | RTP-DOUT | 电阻触摸屏SPI输出引脚（MOSI） |
14 | RTP-IRQ / CTP-INT | 电阻触摸屏中断引脚 / 电容触摸屏中断引脚 |
背光驱动条件
项目 | 标号 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
工作电压 | VF | 内置电路 | 3.3 | 5.0 | 5.5 | V |
工作电流 | IF | 内置电路 | 360 | 230 | 210 | mA |
亮度 (HTM) | Lv | 不带触摸 | — | 1000 | — | cd/m² |
带电容触摸屏 | 典型值-100 | 900 | 典型值+100 | cd/m² | ||
带电阻触摸屏 | — | 800 | — | cd/m² | ||
LED 寿命 | Hr | Ta=25±3 ℃ | 20,000 | 30,000 | — | 小时 |
