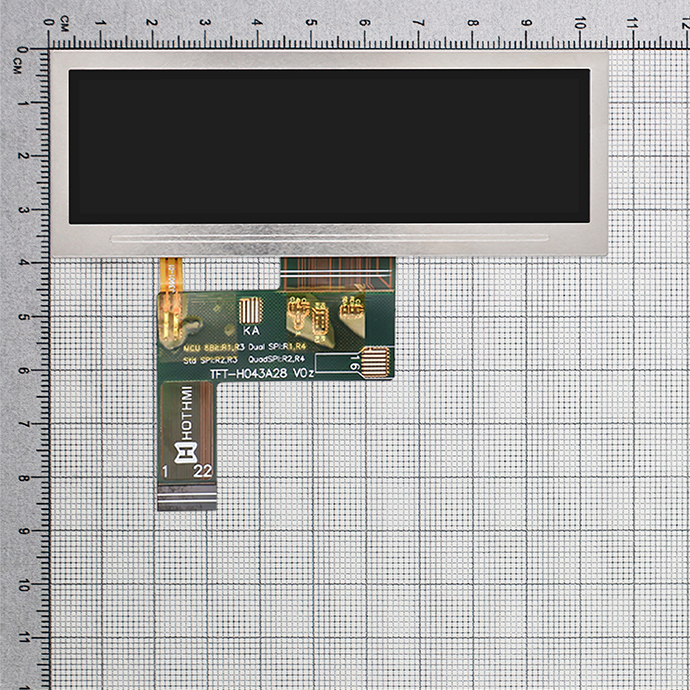

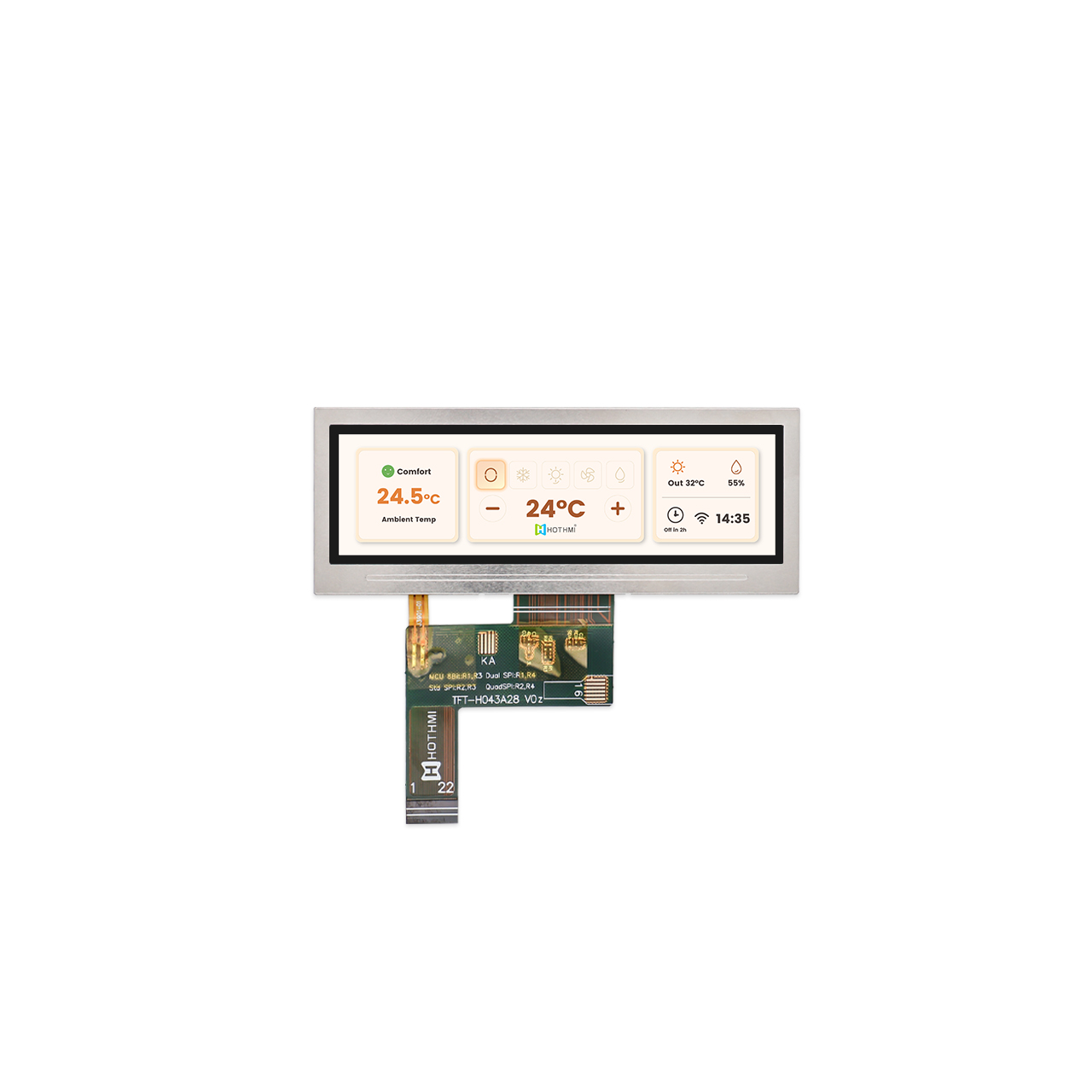

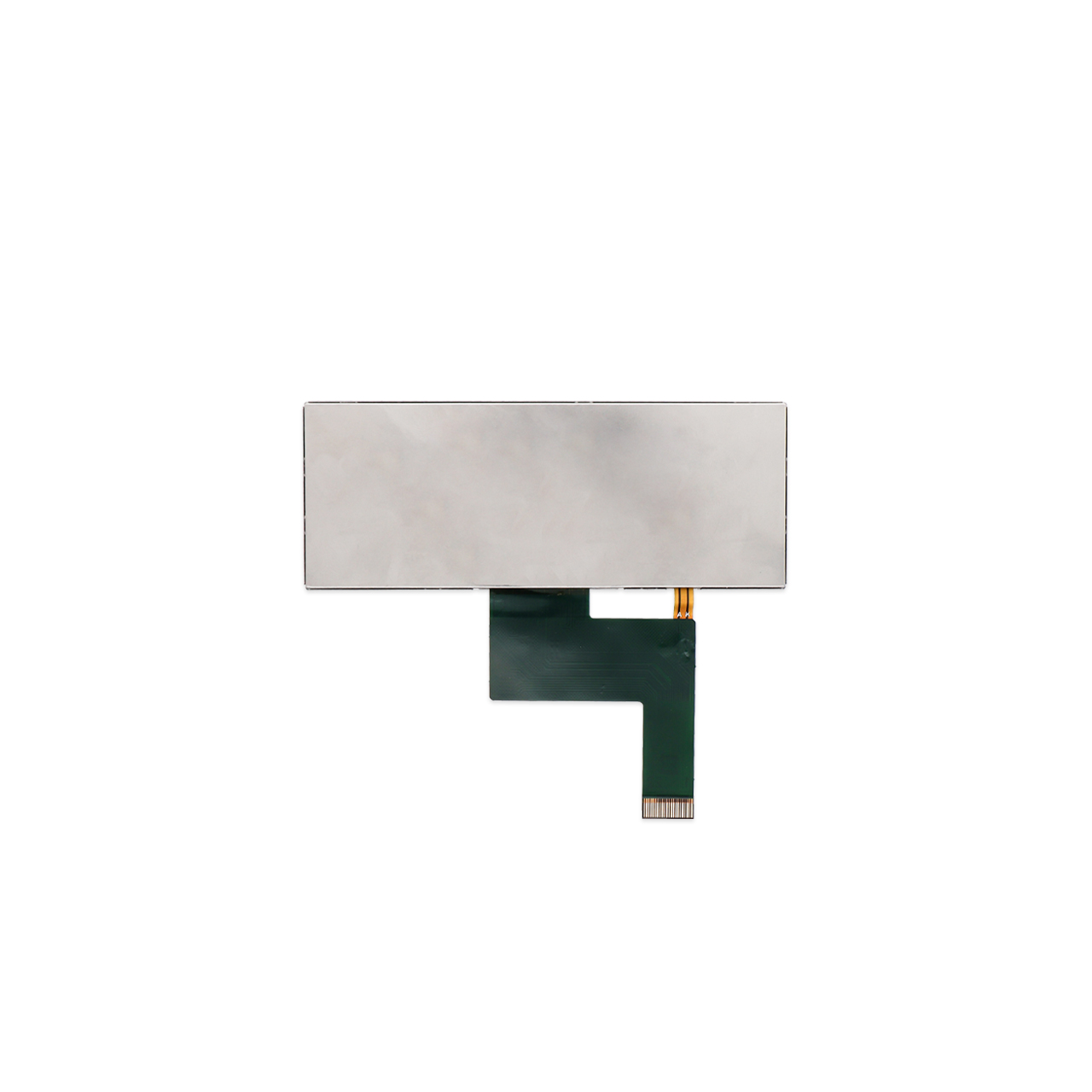

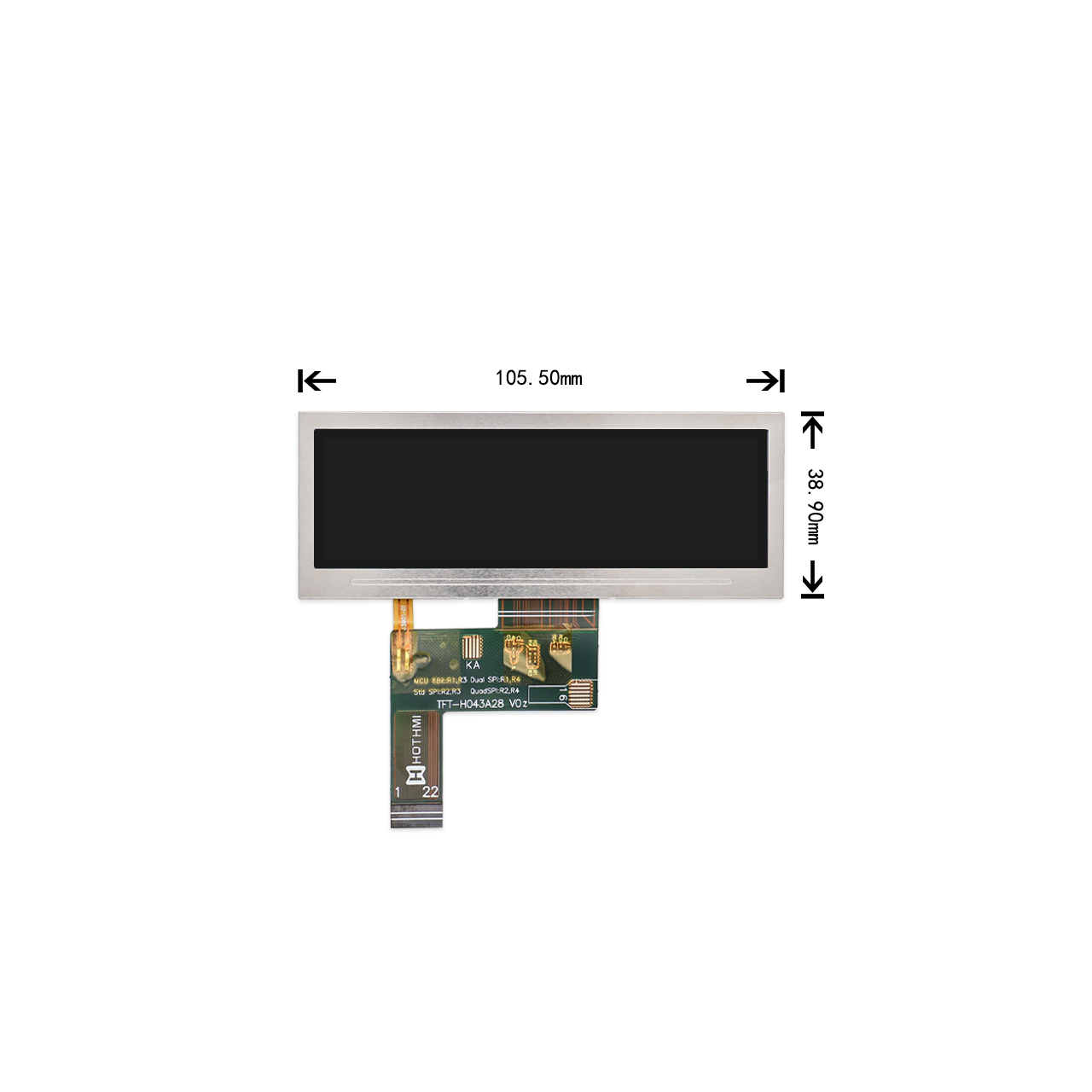

TFT-H040A31WQINVKN22 | 4.0寸条形显示屏480x128分辨率NV3041A控制器高亮度液晶显示屏
这款专为严苛的户外和工业环境而设计的 4.0 英寸条形显示器，重新定义了可靠性和视觉清晰度。它采用 IPS 全视角面板，无论从哪个角度观看，都能呈现一致、鲜艳的色彩——对于操作人员并非始终正对屏幕的设备而言，这项功能至关重要。无论集成到户外自助服务终端、坚固耐用的中央控制单元还是移动机械中，这款显示器凭借其高达 1100 cd/m² 的背光亮度，即使在最强烈的阳光下也能确保关键数据清晰可读。许多标准面板在阳光直射下会变得难以辨认，而这款 4.0 英寸条形显示器则能保持清晰的对比度和易读性，从而减少操作失误，并在明亮的户外环境下提升用户体验。
耐用性是其设计的核心。这款 4.0 英寸条形显示器可在 -30°C 至 80°C 的极端温度范围内完美运行，使其适用于沙漠酷热或严寒的冬季气候。其坚固的结构包含高达 8KV 的防静电 (ESD) 保护，可在安装过程中或在干燥、易产生静电的环境中保护敏感的内部电路免受静电放电的影响。FPC-22 引脚连接器和 SPI 接口确保与现有主板无缝集成，而 NV3041A 驱动芯片在 3.3V 供电电压下提供稳定、低功耗的性能，是注重电池续航的户外设备和始终开启的中央控制系统的理想之选。
这款 4.0 英寸条形显示器不仅仅是一块屏幕，更是关键任务应用中值得信赖的人机界面。其条形外形设计适用于传统方形显示器不适用的紧凑型设备面板。从农业机械终端到公共交通信息单元，该显示器在尺寸、亮度和耐用性方面实现了完美平衡。SPI 接口支持高速数据传输，确保实时更新，无延迟。经过严格的极端温度、静电放电和持续背光运行测试，这款 4.0 英寸条形显示器可降低维护成本并延长产品使用寿命。这款显示器拥有卓越的光学性能、机械强度和电气稳定性，可显著提升您的户外或控制设备的性能——所有这些都集成在一个精简、节能的封装中，符合最严苛的工业标准。这款 4.0 英寸条形显示器值得信赖，能够在关键时刻和地点提供可靠的性能。

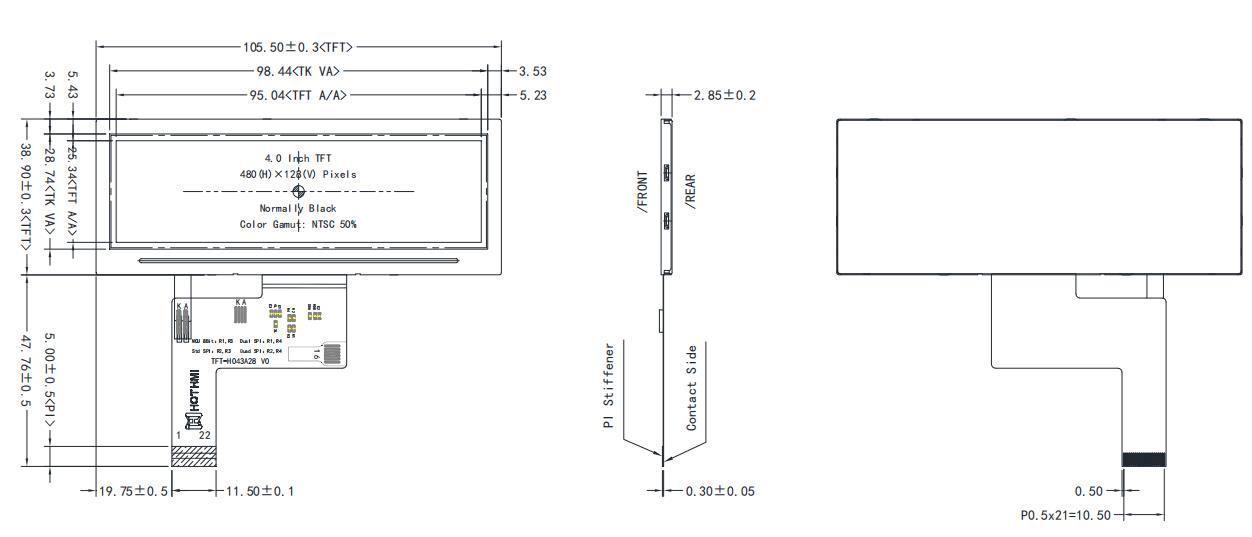

4.0寸条形显示屏480x128分辨率规格图
为什么条形显示器正在工业设计中取代传统的方形屏幕
从传统的方形或矩形显示器转向条形（也称为“拉伸”或“信箱式”）显示器格式是由多种因素驱动的。行业数据显示，条形液晶显示器在零售货架、公共交通、医院和银行等领域越来越受欢迎。像4.0英寸480x128型号这样的条形显示器具有独特的宽高比，为显示状态信息、诊断数据和控制参数提供了理想的平台，尤其适用于对水平空间利用率要求较高的应用场景。
与传统方形屏幕浪费宝贵面板空间不同，条形显示器最大限度地利用了有限的设备空间。在医疗设备、实验室仪器和工业控制器等专业设备中，这种细长的设计使工程师能够在不影响可读性的前提下，将显示器集成到狭窄的面板中。这在音频/视频混音台、智能家居面板和汽车辅助显示器等对水平空间极为有限的应用中尤为重要。
这款配备 NV3041A 控制器的 4.0 英寸条形显示器完美诠释了这一发展趋势。其 480x128 的分辨率在保持紧凑尺寸的同时，呈现清晰锐利的画面。结合高亮度和 IPS 技术，它能够满足工业、医疗和汽车应用领域的严苛要求。
NV3041A 控制器在高亮度条形显示器上的技术优势
NV3041A 是一款专为 480 RGB x 272 像素分辨率的 TFT LCD 显示器设计的单芯片驱动器。对于 4.0 英寸 480x128 规格的条形显示器，该控制器提供了卓越的接口灵活性。NV3041A 支持多种接口选项，包括具有 8/9/16 位总线宽度配置的 MCU 8080 并行接口以及 SPI 接口。
该控制器的突出技术特性之一是其对高亮度背光控制的支持。与高强度 LED 背光配合使用时，NV3041A 可实现 1000 至 1100 cd/m² 的亮度。这对于户外设备、工厂车间和汽车中控台等阳光下可视应用至关重要。
对于嵌入式系统开发人员而言，NV3041A 具有诸多实用优势。该控制器可与 W800 系列等主流开发平台集成，并针对 CLK、MOSI、CS、RESET 和 DCX 信号提供了明确的引脚映射。此外，该控制器还支持显示旋转功能和灵活的背光控制，使其能够适应各种部署场景。
技术社区已通过 LVGL 集成和器件表配置，为基于 NV3041A 的显示器提供了强大的支持。这种生态系统支持显著缩短了工程师构建定制条形显示解决方案的开发时间。

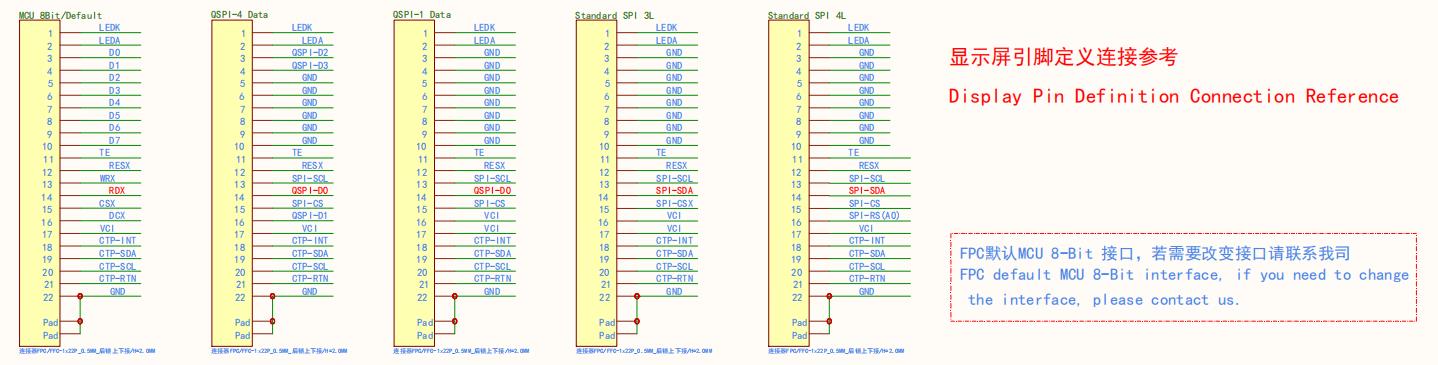

模组引脚说明
引脚编号 | 标号 | 详细描述 |
1 | LEDK | LED阴极 |
2 | LEDA | LED阳极 |
3~10 | DB[0~7] | 数据总线 |
11 | TE | 撕裂效应输出引脚，用于同步MCU帧写入，由软件命令激活。当该引脚未激活时（TE功能关闭），该引脚为接地电平。 |
12 | RESX | 全局复位，低电平有效，内部拉高。 |
13 | WRX | MCU并行接口中的写入使能；MCU串行接口中的串行时钟。 |
14 | RDX | MCU并行接口读使能输入；串行通信数据输入和输出。 |
15 | CSX | 芯片选择，内部高电平上拉，信号为低电平有效。 |
16 | DCX | 显示数据/命令选择引脚。DCX='H'：显示数据或参数；DCX='L'：命令数据。 |
17 | VCI | 电源 |
18 | TP-INT | 中断信号 |
19 | TP-SDA | I2C数据信号 |
20 | TP-SCL | I2C时钟信号 |
21 | TP-RTN | 系统复位脚 |
22 | GND | 电源地 |
背光工作条件（Backlight-1）
项目 | 标号 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
工作电压 Forward voltage | VF | 恒流 constant current | Type -1.5 | 21.0 | Type +1.5 | V |
工作电流 Forward current | IF | - | - | 20 | - | mA |
亮度（带LCD） Luminance (With LCD) | Lv | 不带触摸 Without TP | Type -150 | 1100 | Type +150 | cd/m² |
带触摸 With TP | - | - | - | cd/m² | ||
LED寿命 LED life time | - | Ta=25±3℃ | 20,000 | 30,000 | - | Hour |
