专为STM32开发优化的5寸RGB显示模组
HTM-H050A1-RGB-A01 是一款专业级 STM32 TFT LCD 智能显示模块，旨在连接显示硬件与嵌入式系统开发。与传统的 5.0 英寸 TFT 裸屏（通常配备脆弱的 FPC 接口且需要复杂的外部电路）不同，该模块采用高度集成的方案，将 TFT 屏幕、专用 PCB 控制板和坚固的不锈钢框架融为一体。这种一体化机械设计不仅增强了结构的耐用性，还极大地简化了工程师的系统集成流程。
该模块专为无缝兼容“正点原子”（Zhengdian Atom）STM32 开发平台而设计，无需复杂的跳线连接或定制转接板。它支持 RGB 显示信号、背光控制及触摸屏接口的即插即用。板载 PCB 集成了专用背光驱动电路与抗干扰保护功能，大幅降低了电源管理、信号完整性及机械安装等方面的二次开发工作量，使开发者能够专注于高层 GUI 逻辑开发，而无需耗费精力进行底层硬件调试。
在显示效果方面，该模块配备了色彩鲜艳的 5.0 英寸 IPS 面板，具备 800×480 的清晰分辨率和高达 1600 cd/m² 的峰值亮度，确保在严苛的工业环境中也能提供清晰、可在阳光下阅读的显示性能。该模块采用24位RGB接口，可在宽广的视角范围内呈现丰富的色彩。它专为工业级可靠性而设计，工作温度范围宽达-20°C至70°C，并在关键引脚上配备了8kV静电放电（ESD）保护功能，能够适应严苛的生产车间环境。其40引脚FPC接口支持标准的3.3V电源，可直接由STM32主板供电，使用便捷。
选择这款STM32 TFT LCD智能显示模块，即意味着选择了一套成熟的、可直接投入生产的HMI（人机界面）解决方案；它不仅能缩短产品上市时间、降低元器件采购风险，还能确保长期稳定的性能表现。对于可靠性与响应速度至关重要的工业自动化、医疗设备界面及智能物联网（IoT）终端应用而言，它是理想之选。

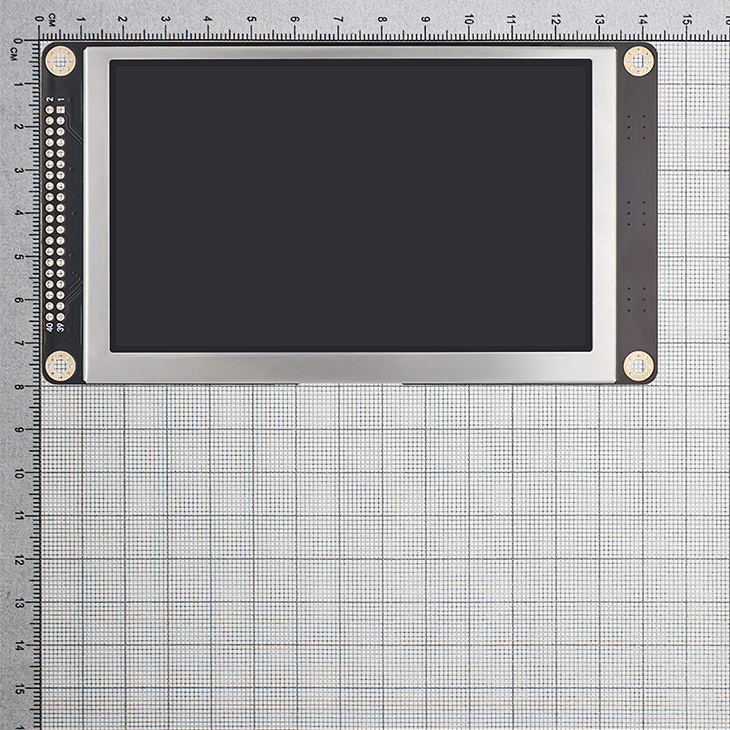

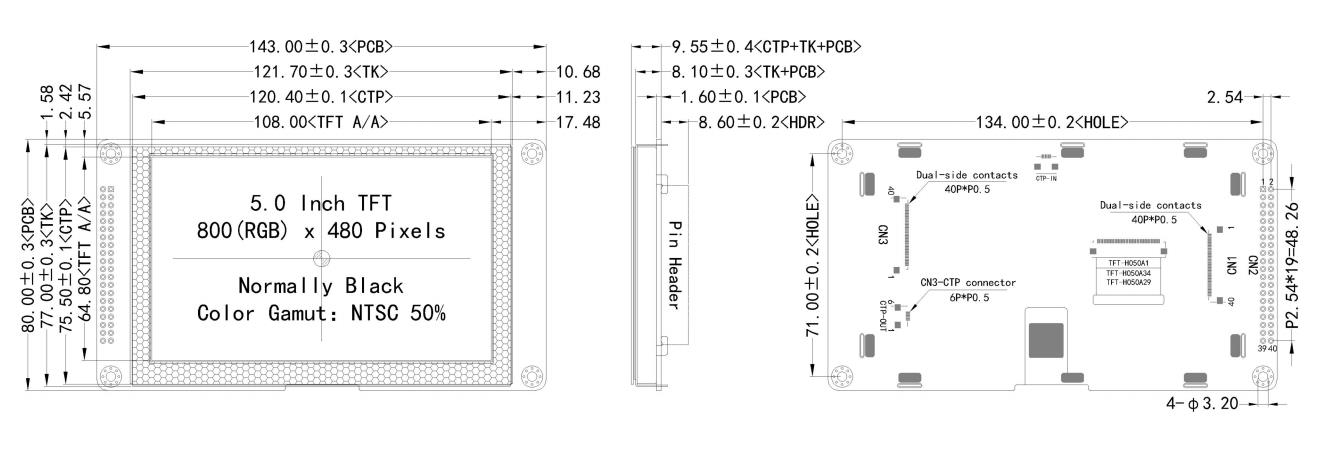

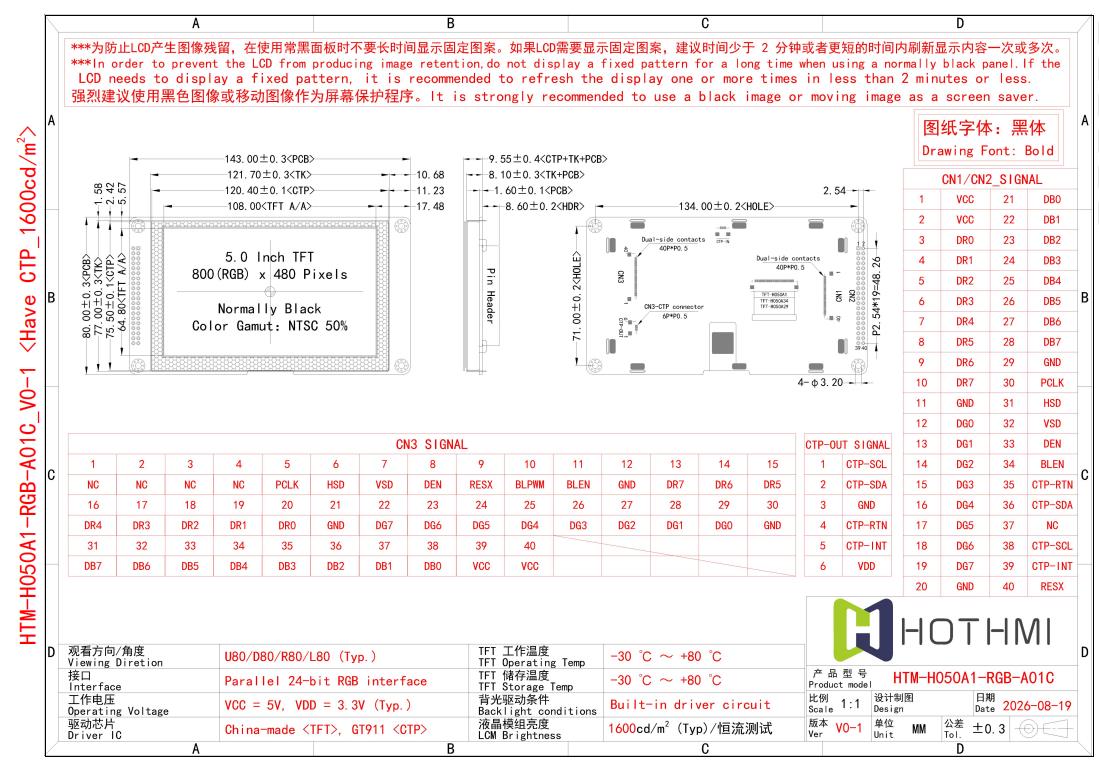

5寸RGB显示模组规格书
这款5寸STM32智能TFT LCD 模组有什么优点？
标准24-bit RGB接口，完美适配STM32开发板
HTM-H050A1-RGB-A01系列采用24-bit RGB并行接口，支持SYNC + DE Mode。RGB数据由8-bit Red、8-bit Green和8-bit Blue组成，理论可支持最高约1677万种颜色数据，能够满足工业GUI、图形界面和多色数据显示需求。
对于STM32开发人员而言，液晶屏接口适配通常是项目初期非常耗费时间的工作。不同TFT液晶屏的FPC脚位定义可能不同，在实际开发过程中经常需要：制作转接板； 使用杜邦线跳线； 单独连接RGB信号； 单独处理背光电源； 调整触摸接口。 不仅接线复杂，较长的RGB信号线还可能带来信号干扰问题。HTM-H050A1-RGB-A01系列针对STM32开发应用进行了接口设计优化。
模组采用40-PIN接口设计，并针对正点原子STM32开发平台进行了接口适配，在兼容的开发板型号上无需额外制作转接板或进行复杂跳线，即可完成RGB显示、背光控制及触摸相关信号连接。对于使用正点原子平台进行：STM32 LTDC开发； LVGL界面开发； GUI应用开发； 工业HMI原型设计； 嵌入式产品开发的工程师来说，可以明显减少硬件接线与转接工作，将更多开发时间投入到软件功能和UI设计中。

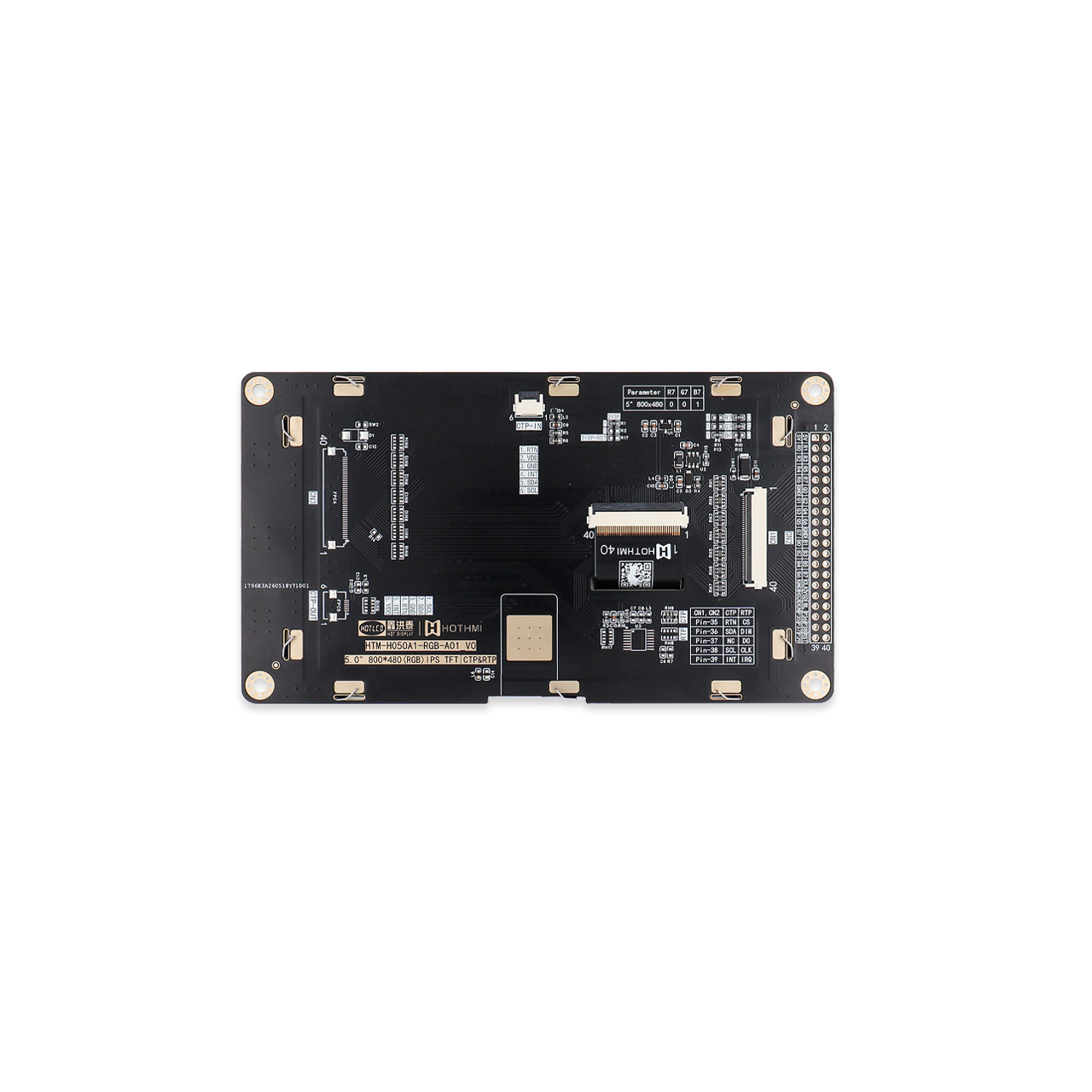

自带PCB控制板，集成背光驱动及抗干扰电路
与普通TFT裸屏相比，HTM-H050A1-RGB-A01采用 TFT + PCB一体化模组设计。普通RGB裸屏在实际项目中通常还需要客户自行设计背光驱动、电源滤波、接口转接以及相关抗干扰电路，不仅增加硬件开发工作量，也会延长样机调试和系统验证周期。
该系列模组已经在PCB板上集成了高亮LED背光驱动电路。显示模组采用 5V主电源输入，客户无需再在主控板端单独设计完整的背光升压及驱动方案，可减少背光驱动芯片选型、外围器件配置、电路设计以及PCB调试等工作。
同时，PCB板还加入了电源处理及抗干扰设计，有助于抑制电源纹波、开关噪声以及复杂电气环境带来的干扰，提高背光供电和RGB显示信号的稳定性。对于工业控制、工程机械、自动化设备等电磁环境较复杂的应用场景，这种集成化设计更有利于整机长期稳定运行。
相比传统“LCD裸屏 + 转接板 + 独立背光驱动”的方案，HTM-H050A1-RGB-A01将部分显示外围电路直接集成到模组PCB中，可以减少客户在外围器件选型、电源设计、PCB验证及部分EMC调试方面的工作。
对于使用STM32、工业主控板以及其他嵌入式平台进行产品开发的客户而言，这种PCB一体化方案能够明显降低显示模块的系统集成难度，让开发人员把更多精力投入到程序开发、LVGL界面设计、功能实现和整机优化上。

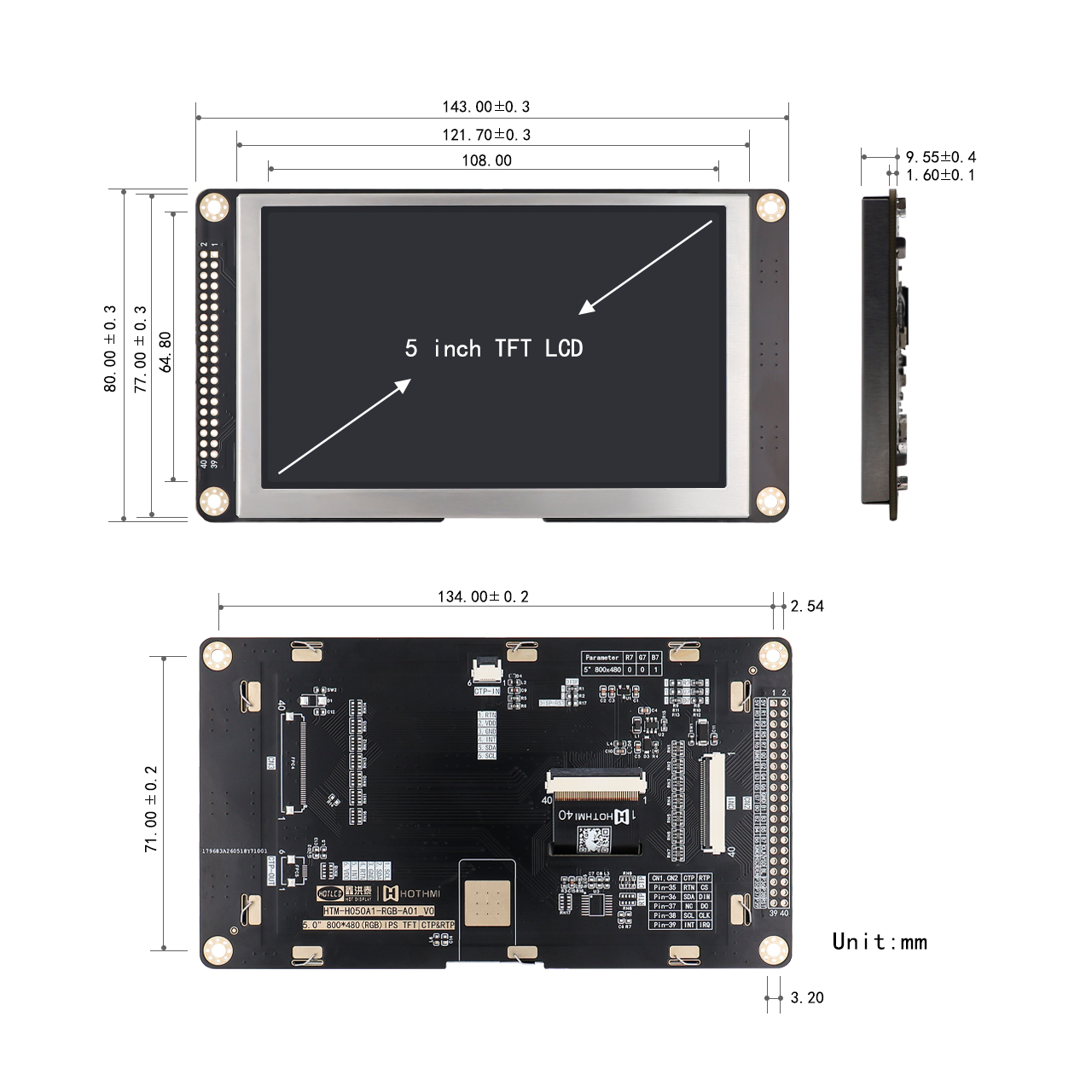

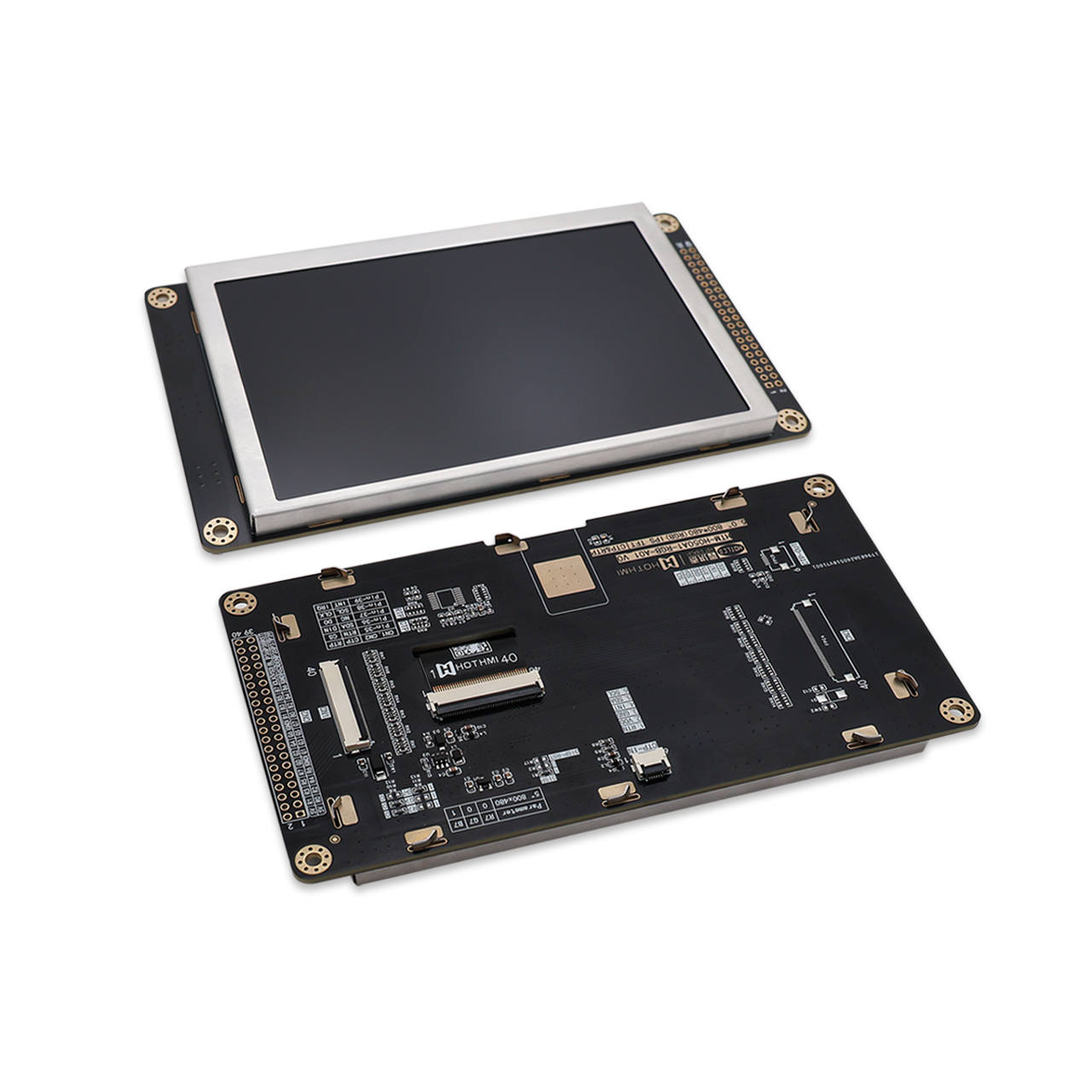

不锈钢铁框固定，结构更加牢靠工业显示设备除了电气性能外，机械结构可靠性同样非常重要。普通TFT裸屏通常采用LCD玻璃与FPC结构，实际安装时需要设备厂商自行解决PCB固定、LCD定位以及结构支撑问题。HTM-H050A1-RGB-A01采用：不锈钢金属框固定结构 将LCD显示屏与PCB板组成完整显示模组，减少后续结构设计难度。相比普通裸屏，这种结构能够：提高模组整体机械强度、减少PCB与屏体之间的松动、提高设备装配稳定性、增强运输及使用过程中的结构可靠性。
引脚定义
引脚编号 | 标号 | 详细描述 |
1 | VCC | 电源输入（5V） |
2 | VCC | 电源输入（0V） |
3~10 | DR[0~7] | 8位红色分量并行数据线 |
11 | GND | 电源地 |
12~19 | DG[0~7] | 8位绿色分量并行数据线 |
20 | GND | 电源地 |
21~28 | DB[0~7] | 8位蓝色分量并行数据线 |
29 | GND | 电源地 |
30 | PCLK | 像素时钟输入引脚 |
31 | HSD | 水平同步信号，默认为负极性 |
32 | VSD | 垂直同步信号，默认为负极性 |
33 | DEN | 数据输入启用。当DE为“H”时，显示访问被启用 |
34 | BLEN | 背光控制（高电平开启，低电平关闭，默认接低） |
35 | RTP-CS / CTP-RTN | 电阻触摸屏片选引脚，低电平使能；电容触摸屏复位引脚 |
36 | RTP-DIN / CTP-SDA | 电阻触摸屏SPI输入引脚；电容触摸屏IIC数据引脚 |
37 | RTP-DOUT | 电阻触摸屏SPI输出引脚 |
38 | RTP-OLK / CTP-SCL | 电阻触摸屏SPI时钟引脚；电容触摸屏IIC时钟引脚 |
39 | RTP-IRQ / CTP-INT | 电阻触摸屏中断引脚；电容触摸屏中断引脚 |
40 | RESX | 显示屏复位信号，低电平有效 |
背光驱动条件
项目 | 标号 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
工作电压 | VF | 内置电路 | 典型值-0.5 | 5.0 | 典型值+0.5 | V |
工作电流 | IF | - | - | 550 | - | mA |
亮度 (HTM) | Lv | 不带触摸 | - | 1800 | - | cd/m² |
带电容触摸屏 | 典型值-150 | 1600 | 典型值+150 | cd/m² | ||
带电阻触摸屏 | - | 1400 | - | cd/m² | ||
LED 寿命 | - | Ta=25±3℃ | 20,000 | 30,000 | - | 小时 |
