HTM-H030W13-UART-A03C-V0-1 | 3.0寸TFT LCD 智能串口屏268x800 电容触控显示屏
这款3.0英寸TFT LCD智能串口显示屏是一款专为智能家居和嵌入式HMI（人机界面）应用设计的小型高分辨率显示模块。该显示屏拥有268x800像素的分辨率并采用IPS全视角技术，无论从哪个角度观看，都能呈现清晰、生动的图像，并保持色彩与对比度的一致性。
该显示屏采用简单的UART接口，可轻松与Arduino、STM32、ESP32及树莓派（Raspberry Pi）等主流微控制器（MCU）集成，从而显著缩短开发周期并降低布线复杂度。3.3V的供电电压确保了低功耗特性，使其非常适合电池供电及需全天候运行的智能家居设备。
该模块亮度达500 cd/m²，在室内及半户外环境下均能保持清晰可读。其配备的电容式触摸屏支持流畅、精准的多点触控交互，同时内置的8KV ESD（静电放电）防护功能可有效保护显示屏免受搬运及日常使用过程中的静电损害。

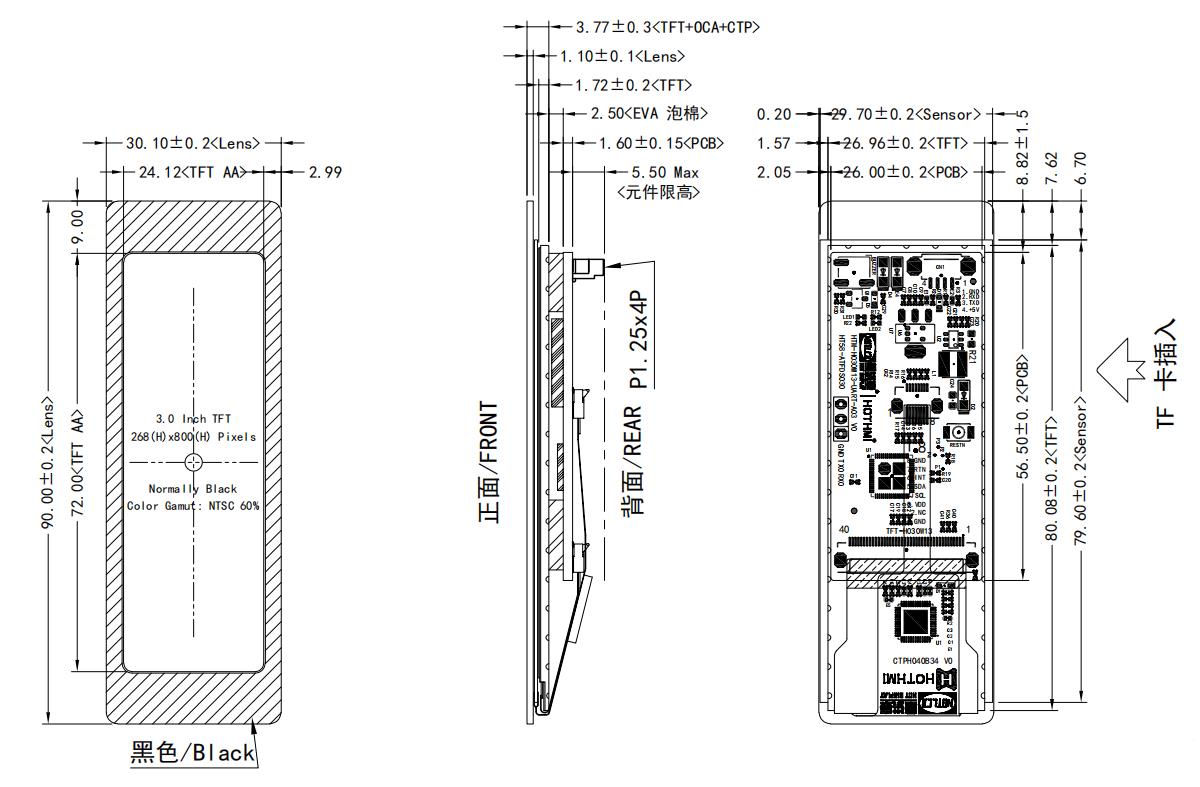

这款3.0寸TFT LCD 智能串口屏规格书
产品亮点
适用于空间受限设计的窄条形外观
这款 3.0 英寸 TFT LCD 智能串口显示屏拥有 268×800 像素分辨率，采用独特的窄长条形设计。对于显示开口狭窄或前面板布局不规则的设备而言，该设计比传统的宽幅 TFT 显示屏更具优势。它既能呈现设备状态、运行参数、菜单、图标及曲线等丰富信息，又能节省前面板空间。3.0 英寸的紧凑尺寸也有助于实现更小巧的整体产品设计。用户可根据机械结构和 UI 布局需求，灵活选择安装方向。
500 cd/m² 亮度与宽视角
该条形显示屏采用“常黑”（Normally Black）型 TFT LCD 面板，典型亮度达 500 cd/m²，非常适合室内设备及处于较高环境光条件下的应用场景。该模块提供上、下、左、右各 80° 的宽视角。在显示位置或操作员视角不固定的情况下，这种宽视角特性可有效减少因观看位置变化而导致的显示效果受限问题。
面向嵌入式 HMI 应用的 UART 串口控制
通过串口通信进行显示控制是这款 3.0 英寸 TFT LCD 智能串口显示屏的核心特性之一。它支持 UART (TTL) 通信，并采用紧凑的 4 针连接器。接口引脚数量的减少简化了显示模块与主控板之间的连接与布线。在嵌入式应用中，主控 MCU 可通过串口指令与显示模块通信，无需直接处理底层的 TFT LCD 时序和显示驱动逻辑。这种架构有助于减轻主控 MCU 在显示处理方面的负担，并简化显示功能的集成过程。
用于 UI 内容管理的板载资源存储
该 3.0 英寸 TFT LCD 智能串口显示屏配备了 128M-bit 的板载存储空间，可用于存储图像、字体、图标及其他 UI 资源，从而降低了对主控 MCU 闪存（Flash）的依赖。
支持通过专用 TF 卡进行资源下载与更新。该产品支持开发阶段的UI调试，同时也简化了生产及后续维护过程中的显示资源更新。
集成电容式触控功能，实现图形化人机界面（HMI）
这款3.0英寸TFT LCD智能串口显示屏集成了电容式触控面板（CTP），使用户能够直接与显示内容及设备功能进行交互。对于前面板空间有限且需减少物理按键数量的设备而言，电容式触控技术提供了一种更灵活的人机交互方案。
3.0英寸TFT LCD智能串口显示屏的应用
这款3.0英寸TFT LCD智能串口显示屏是一款紧凑型条形显示模块，专为空间有限但需要视觉交互功能的嵌入式人机界面（HMI）应用而设计。该显示屏具备268×800的分辨率、UART接口、电容式触摸屏以及500 cd/m²的亮度，广泛适用于智能家居、工业、汽车及商业领域的各类应用。
智能家居应用
智能家居控制面板是该3.0英寸TFT LCD智能串口显示屏的主要应用方向。其细长的条形外观设计便于集成到冰箱、空调、厨房电器及智能墙壁开关等设备中。它能在占用极少前面板空间的同时，清晰显示设备状态、温度设置、场景模式及菜单选项。电容式触摸功能允许用户直接控制照明、窗帘、暖通空调（HVAC）及其他智能家居功能，从而减少了对物理按键的需求。
工业与专业设备
在工业环境中，该3.0英寸TFT LCD智能串口显示屏可用于仪器仪表、生产线监控及多参数数据可视化。UART串口接口简化了与主控MCU的通信，加快了系统集成速度，并降低了显示处理的负载。-20℃至70℃的工作温度范围和8KV静电放电（ESD）防护能力，确保了其在严苛工况下的可靠性能。此外，服务器面板、专业音响系统及医疗监护设备也能从这种紧凑型条形显示设计中获益。
汽车与交通运输
条形TFT显示屏在汽车数字座舱中的应用日益广泛。这款3.0英寸TFT LCD智能串口显示屏可用作中控台控制条、副驾驶侧信息显示屏或车载对讲系统界面。其宽视角和500 cd/m²的亮度确保了在各种光照条件下的可读性，而宽温工作特性则完全满足车载环境的使用需求。
商业与零售应用
数字标牌、POS终端、电子货架标签及自助服务终端均可利用这款条形显示屏进行状态指示和客户交互。其纤薄的尺寸使其非常适合小型数字标牌及空间受限的零售设备。
| 优势 | 益处 |
|---|---|
| 268×800 条形格式 | 适配窄开口和不规则面板 |
| UART 串口控制 | 简化布线，减轻 MCU 工作负载 |
| 电容触摸屏 | 实现灵活的图形交互 |
| 128M-Bit 板载存储 | 本地存储图像、字体和图标 |
| 8KV ESD 防护 | 提升工业使用中的可靠性 |
总之，这款 3.0 英寸 TFT LCD 智能串口显示屏是智能家居面板、工业仪器、车载界面及商用终端的理想显示解决方案，特别适用于需要紧凑型、支持触控且采用串口控制的可视化界面的应用场景。
