▶ 类型：TFT显示屏
▶ 显示像素：1024x600
▶ 外形尺寸(mm) ：235x143x5.5
▶ AA尺寸(mm) ：222.72x125.28
▶ 显示英寸：10.1"
▶ 应用：工业设备、广告机
▶ 视角：IPS全视角
▶ 背光/亮度：1000cd/m2
▶ 引脚：FPC-50 pin
▶ 接口方式：TTL 24 bit
▶ 特殊说明：抗静电ESD 8KV
▶ 工作温度：-20~70℃
▶ 供电电压：3.3V

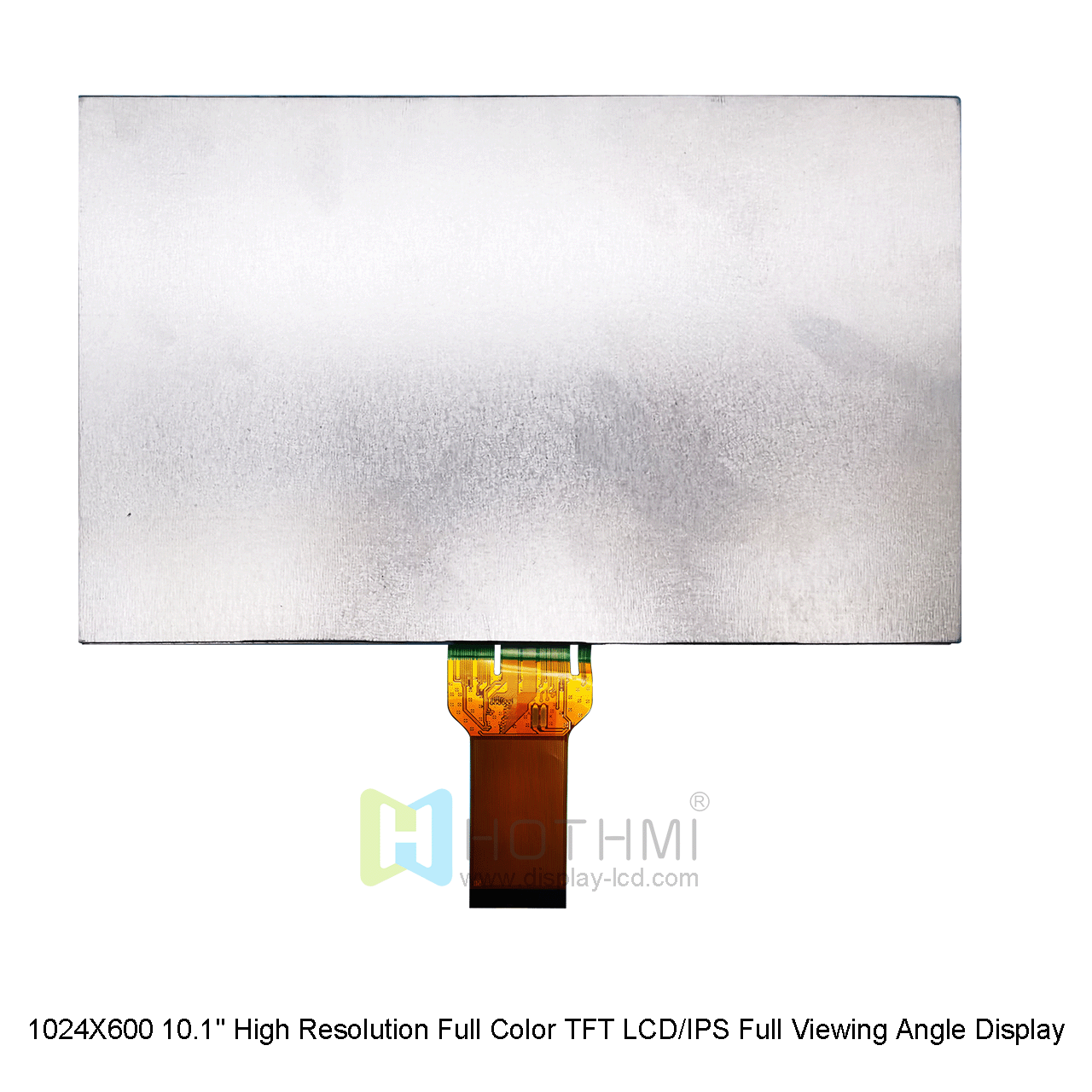

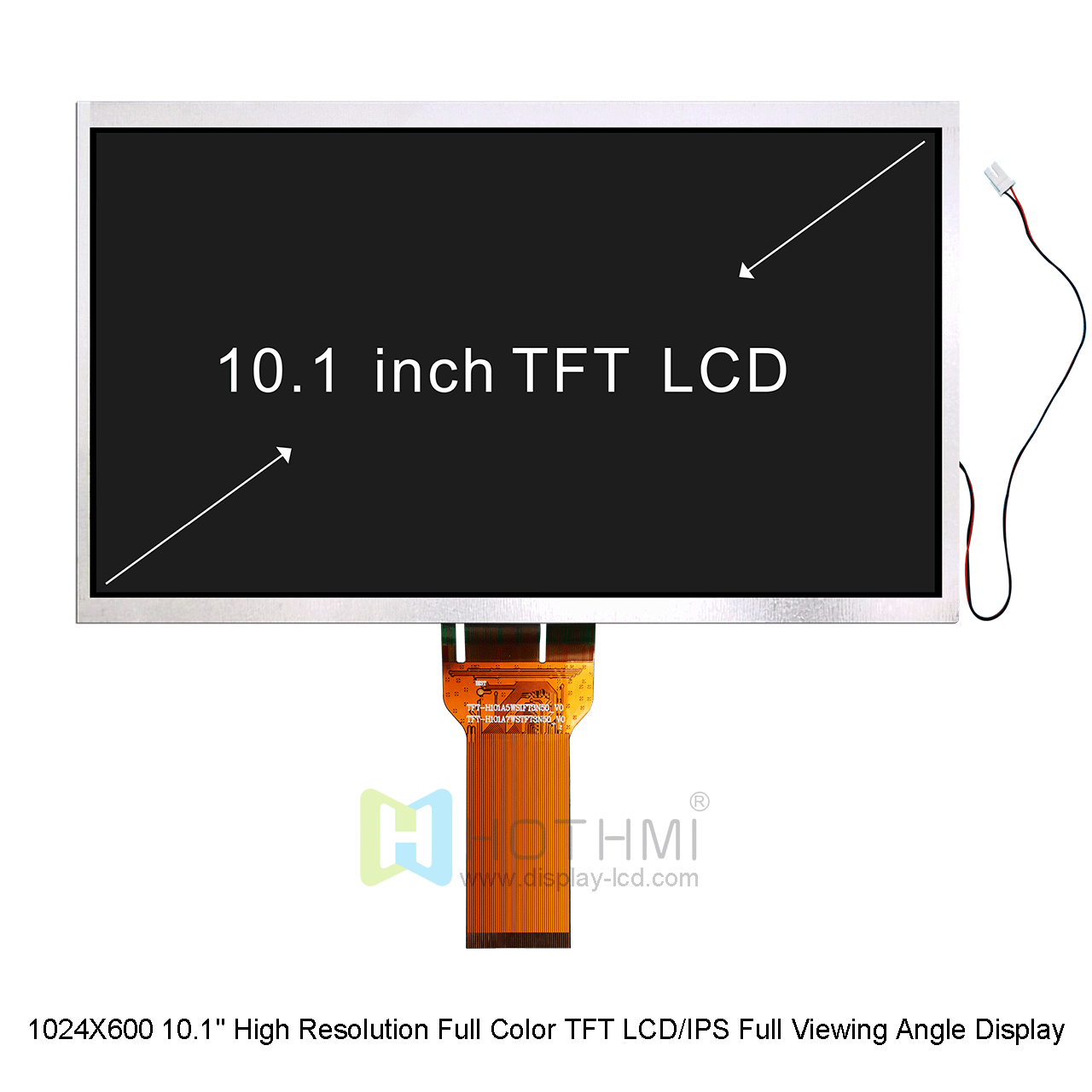

这款 10.1英寸对角线全彩色 (262K) 1024xRGBx600 TFT显示器拥有着高分辨率，显示清晰，对比度分明，将为您的设计增添一些活力。
电源和逻辑仅需单个 3.3v 电源。电气连接非常简单，因为显示器尾部与ZIF连接器匹配。
更多功能
该 TFT 显示屏上的详细图像清晰明亮，典型对比度为 500:1。
显示模块的 50 针FFC / FPC柔性电缆与标准 0.5 毫米 ZIF 插座（如50 位置、0.50 毫米间距 ZIF 连接器）配合使用，适用接口为TTL 24 bit。
全视角的观赏范围，可以纵向或横向使用。
温度工作范围为-20°C至+70°C。
| 文件名称 | 更新日期 | 大小 |

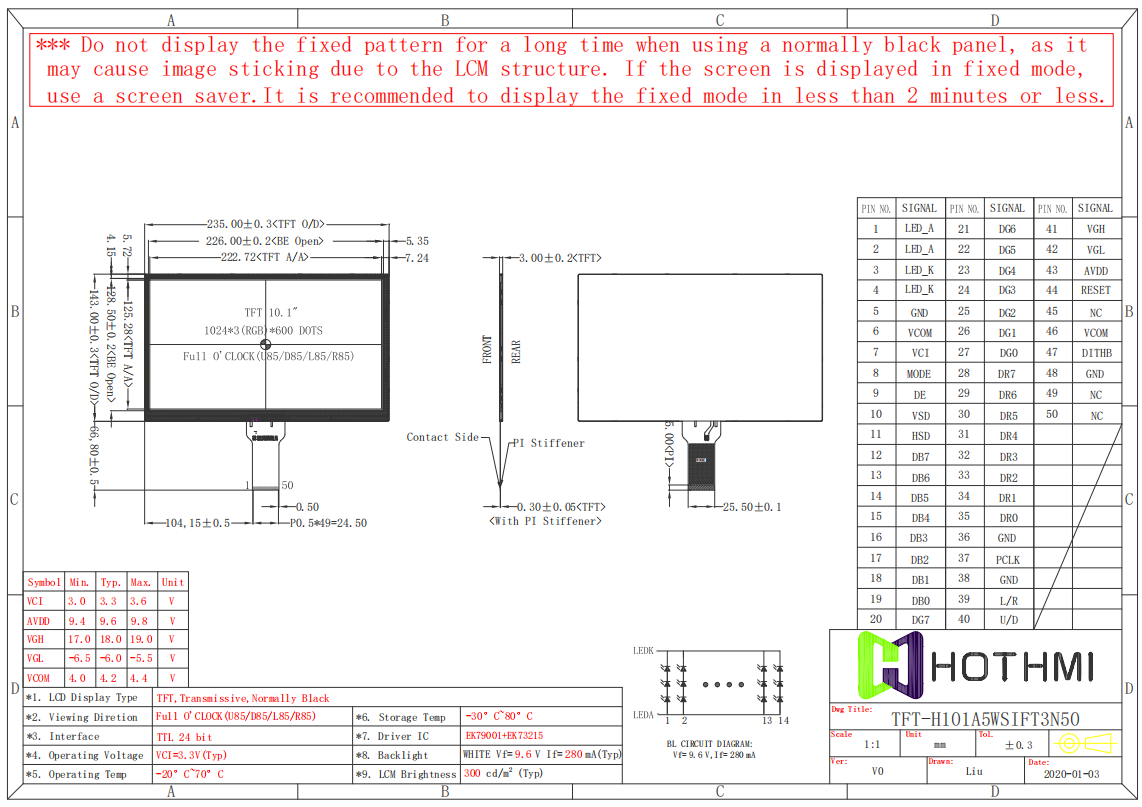

TFT-H101A5WSIFT3N50
|
2024-11-11 | 2.33MB |
定制排线/FPC：根据您的需求，调整电缆的长度、位置和引脚排列，或者添加其他连接器。获得经过精确设计的电缆解决方案，使您的连接更加精简且安全。 |
触摸屏附加组件：通过电容式或电阻式触摸屏技术提升您的用户体验。我们可以调整触摸屏的玻璃厚度或形状，以确保完美适配您的设计。 |
界面定制：从多种界面选项中选择，或者与我们的专家交流，选择最适合您项目的界面选项。我们可以将 HI、USB、SPI、VGA 等接口整合到您的显示器中，以实现您的设计目标。 |
盖板玻璃：为您的显示器配备定制切割的盖板玻璃，以提高耐久性。可以选择各种厚度的盖板玻璃，并进行光学粘合，以防止湿气和碎屑。可选择性进行表面处理：AF(抗指纹油）/AG（防眩光）/AR（抗反射）。 |
参数 | 参数描述 | 单位 |

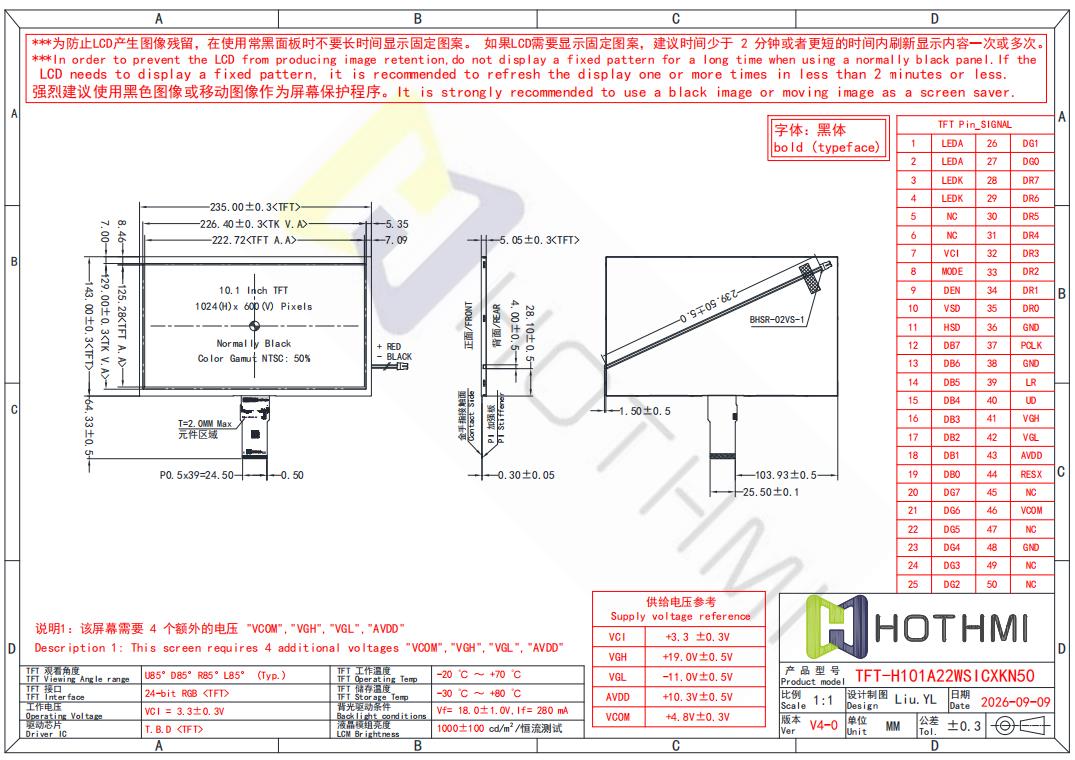

TFT 系列 | TFT-H101A22WSICXKN50-V4-0 | |
对角线尺寸 | 10.1” | Inch |
分辨率 | 1024x600 | Dot |
尺寸 | 235x143x5.5 | mm |
有效区域 (AA) | 222.72x128.28 | mm |
LCD 类型 | TFT液晶显示屏 | mm |
显示视角 | IPS全视角 | |
长宽比 | 3：2 | |
背光类型 | LED 白色 | |
TFT 驱动 IC | —— | |
亮度 | 1000 | cd/m2 |
工作温度 | -20~70℃ | ℃ |
存储温度 | -30~80℃ | ℃ |
