▶ 型号: TFT-H052A01ZAIST5N40_V1-0
▶ 类型：TFT显示屏

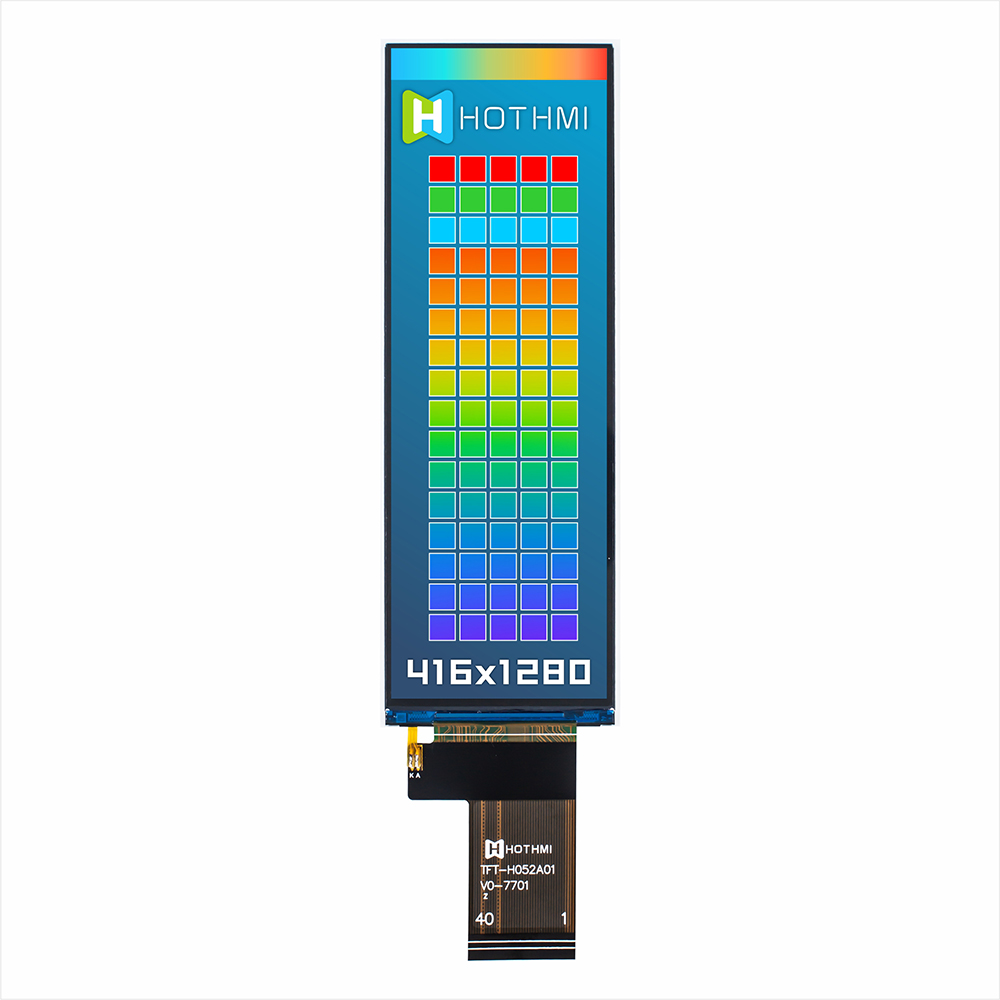

▶ 显示内容：416x1280
▶ 外形尺寸(mm) ：43.55x131.28x2.1
▶ 显示英寸：5.2“
▶ AA尺寸(mm)：40.75x125.38
▶ 应用：户外设备
▶ 视角：全视角

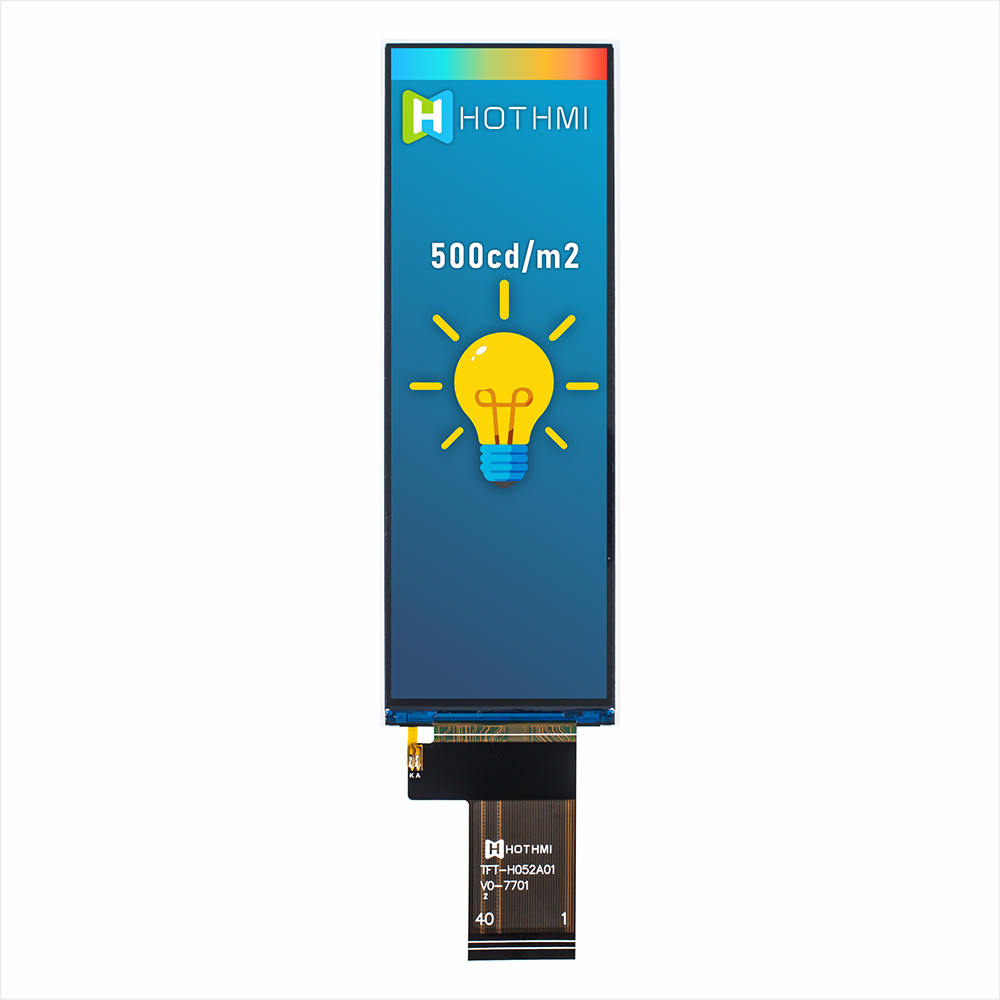

▶ 亮度：500
▶ PIN：40PIN
▶ 接口方式：
▶ 特殊说明：抗静电ESD 8KV

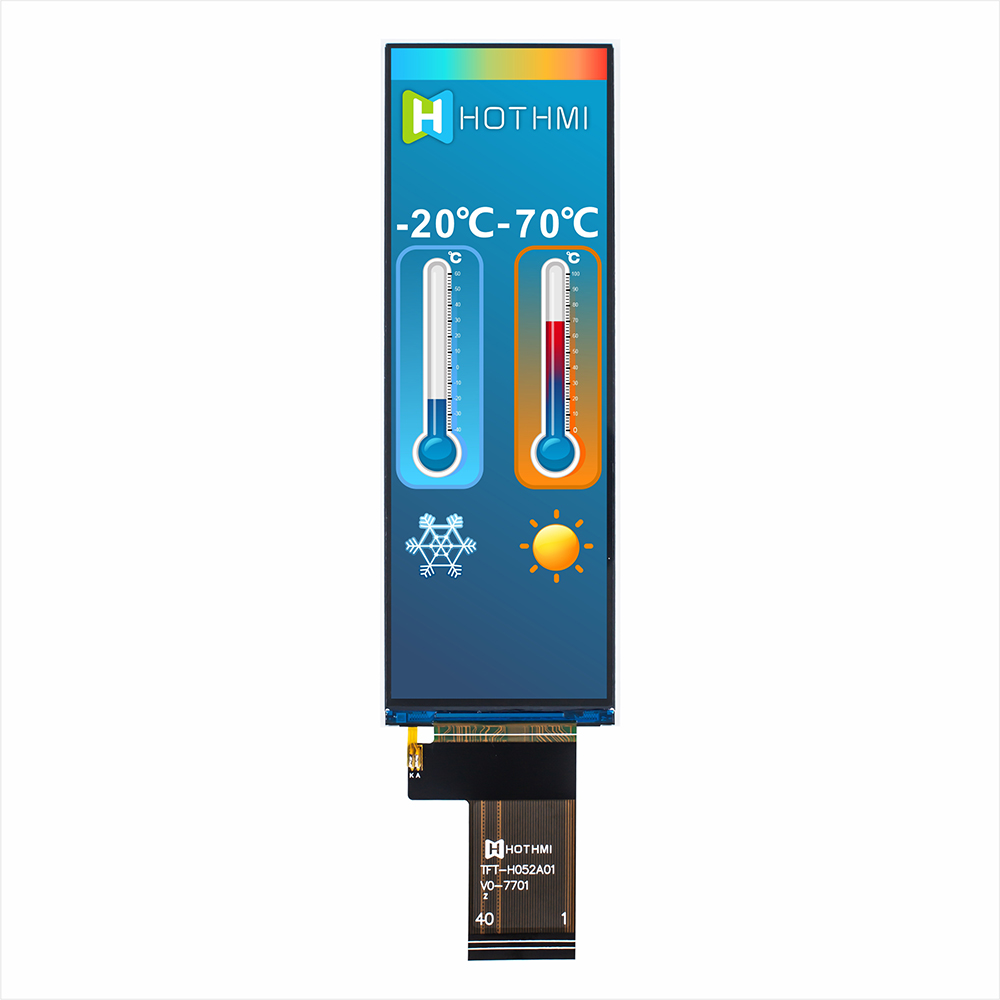

▶ 工作温度：-30~80℃
▶ 供电电压：3.3V
▶ 驱动芯片：ST7701S
USB数据线t型口充电数据线/串口屏/转接板
EZUI-H 主控板-RGB/MCU(800*480以下通用）
EZUI-C 驱动板/MIPI/LVDS/RGB(800*480以上）
typ-c数据线t型口充电数据线/COB转接板/COG转接板

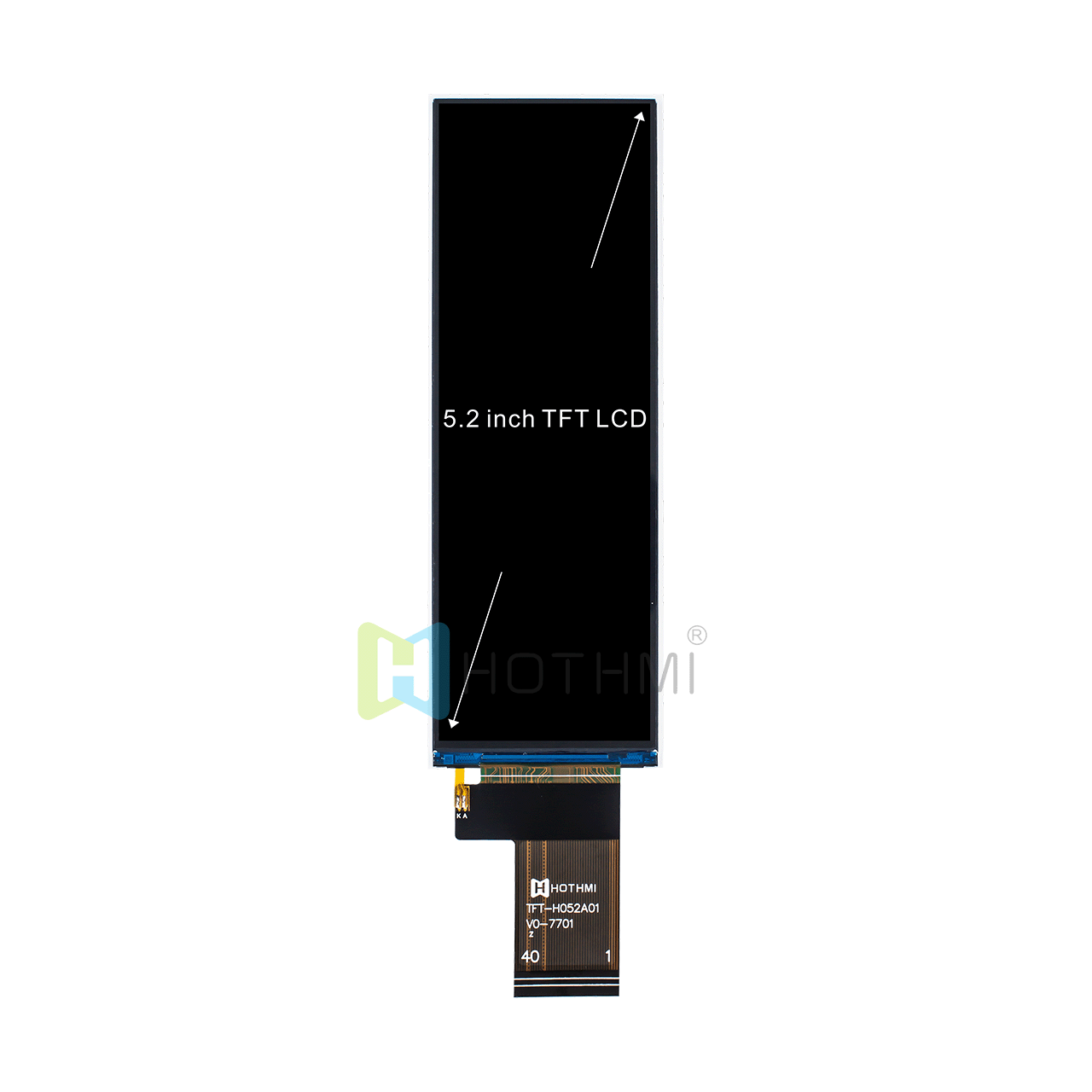

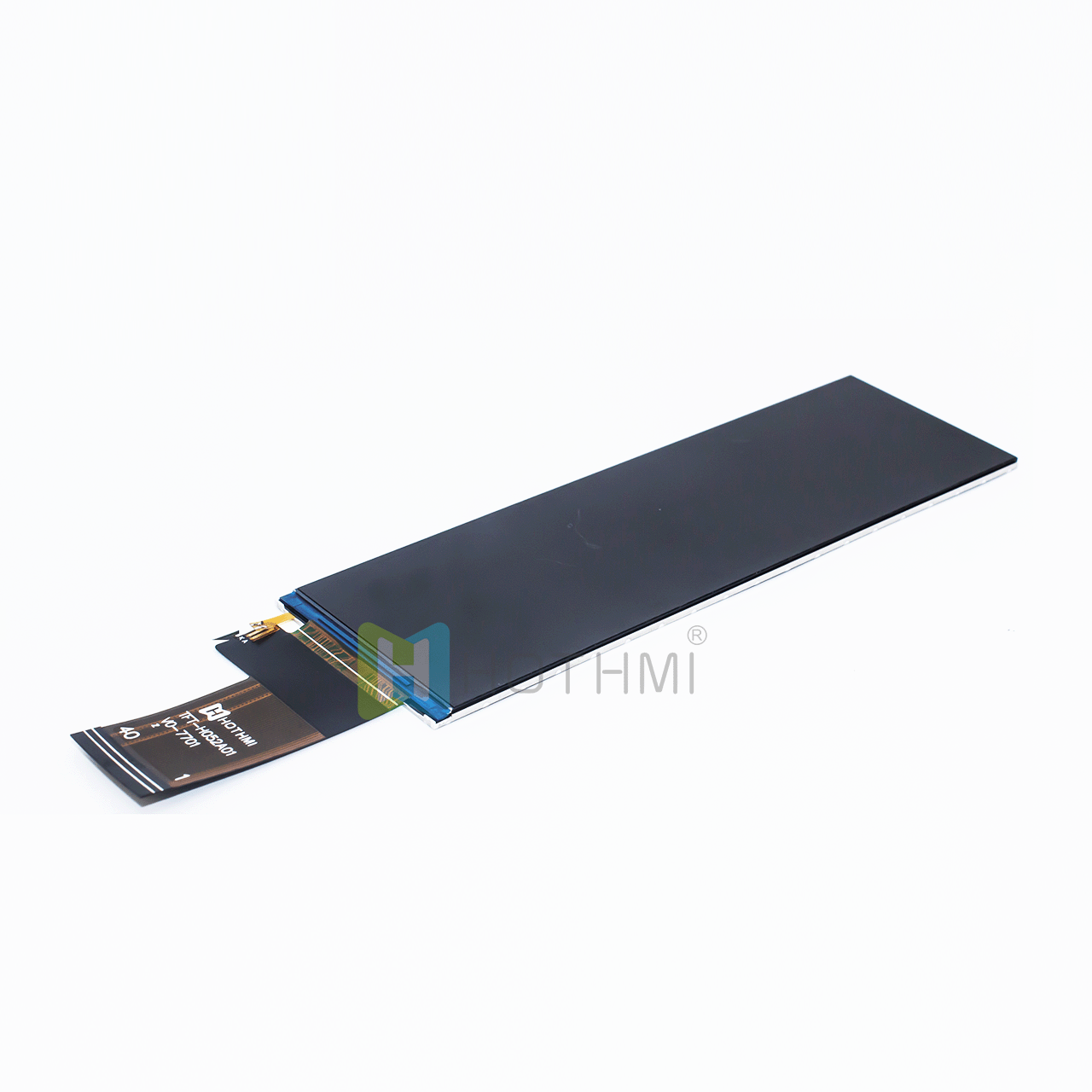

TFT-H052A01ZAIST5N40 是一款高性能5.2英寸常黑型（Normally Black）TFT液晶显示模组，分辨率为416(RGB) × 1280像素，支持24位/像素RGB接口，色彩表现力达NTSC 70%色域。产品采用ST7701S驱动芯片，工作电压为3.0～3.3V，亮度高达500 cd/m²，适用于严苛环境，工作温度范围为-30℃至+80℃。
核心特性：
高可靠性：宽温工作与储存（-30℃～+80℃），适应工业及车载场景。
背光性能：恒流驱动（Vf=15.0～16.0V，If=40mA），确保亮度稳定。
接口设计：24位RGB接口，支持高精度色彩还原。
机械规格：精确尺寸公差（如接触面公差±0.05mm），兼容性强。
使用建议：
为防止图像残留，避免长时间显示静态图案，建议每2分钟刷新内容或使用黑色/动态屏保。
元件最大高度限制为1.5mm，需注意安装空间设计。
该模组适用于工业控制、医疗设备、车载显示等领域，兼顾高画质与耐用性，是中小尺寸显示方案的理想选择。
| 文件名称 | 更新日期 | 大小 |
TFT-H052A01ZAIST5N40_V1-0
|
2025-03-13 | 78.49KB |
参数 | 参数描述 | 单位 |
TFT 系列 | TFT-H052A01ZAIST5N40_V1-0 | |
对角线尺寸 | 5.2” | Inch |
分辨率 | 416x1280 | Dot |
外形尺寸 | 43.55x131.28x2.1 | mm |
有效区域 (AA) | 40.75x125.38 | mm |
LCD 类型 | TFT液晶显示屏 | mm |
显示视角 | IPS全视角 | |
长宽比 | 1:3 | |
背光类型 | LED 白色 | |
TFT 驱动 IC | ST7701S | |
亮度 | 500 | cd/m2 |
工作温度 | -30~80℃ | ℃ |
存储温度 | -30~80℃ | ℃ |
