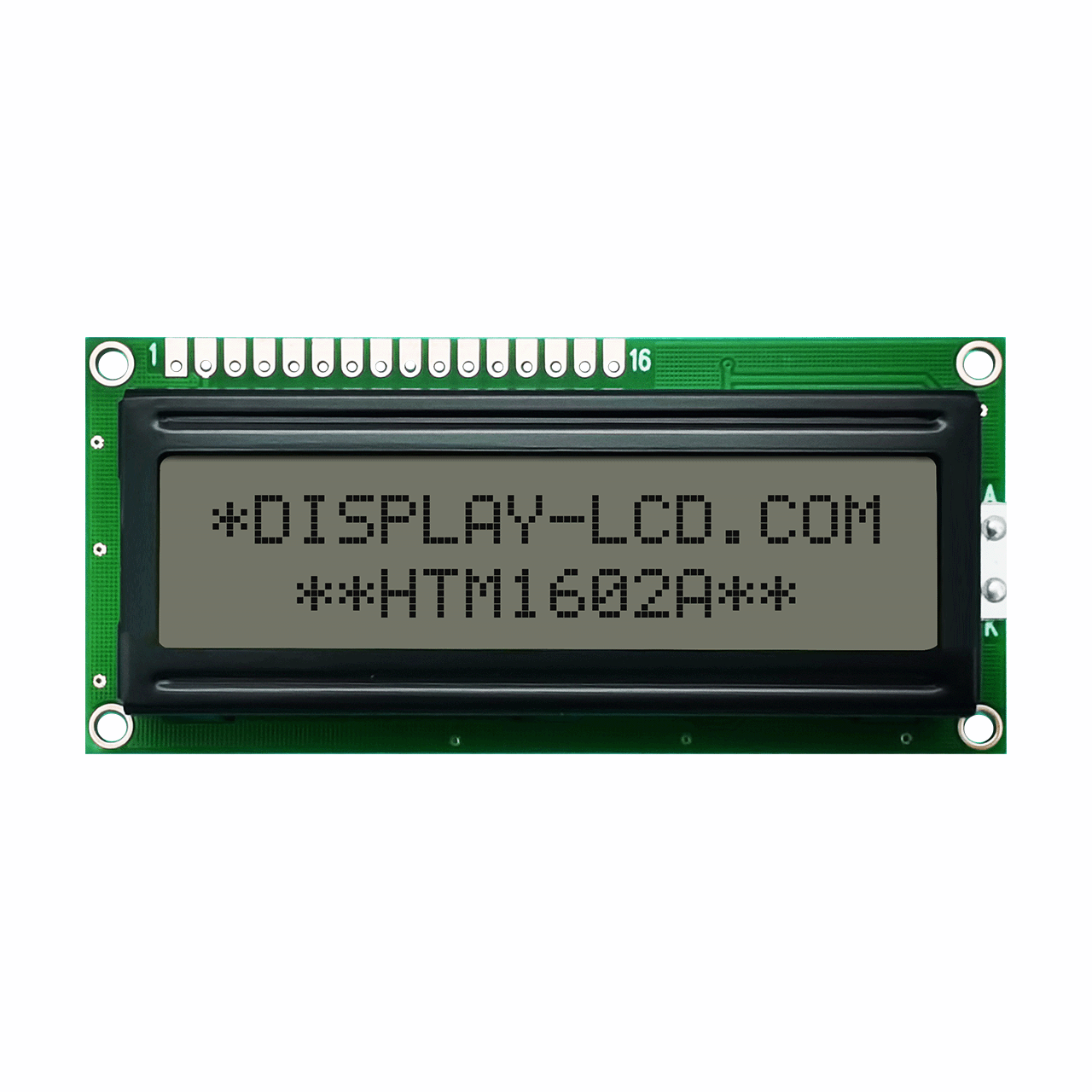

HTM1602A-I2C Rev12 | 16x2 IIC字符点阵模组STN-全透过液晶显示屏ST7066U控制器
这款 I2C 字符点阵 LCD 模块是一款专为工业控制和嵌入式应用设计的紧凑、可靠且易于集成的显示解决方案。它采用标准的 16x2 字符格式，可在两行上清晰显示字母数字信息，非常适合需要可靠文本信息显示的设备面板、仪器仪表及监控系统。
该模块采用 6 点钟方向视角设计，确保在常规观看位置下具有最佳的可读性；黄绿色背光则在室内及光线适中的工业环境中提供高对比度显示效果。STN 显示技术进一步提升了视觉表现，在保持字符清晰度的同时，实现了低功耗运行。
作为一款 I2C 字符点阵 LCD 模块，它极大地简化了布线工作。与需要大量控制线的传统并行接口不同，该模块采用 4 引脚 I2C 连接，不仅降低了布线复杂度，还节省了主控微控制器宝贵的 I/O 引脚资源。这使得该模块特别适用于空间受限的设计方案以及 Arduino、STM32 等嵌入式控制器的快速原型开发平台。
该模块基于 ST7066U 驱动芯片构建，全面兼容标准的 HD44780 指令集，从而确保了软件开发的便捷性与长期运行的可靠性。内置的 8kV ESD（静电放电）保护功能增强了模块的耐用性，有效防止了在搬运、安装及现场使用过程中因静电放电造成的损坏。
该模块的工作电压为 5.0V，工作温度范围为 -20°C 至 70°C，能够在严苛的工业环境中保持稳定的性能。无论您是设计控制面板、测量仪器还是自动化系统界面，这款 16x2 显示屏都能在可读性、耐用性和集成简便性之间实现理想的平衡。
16x2 I2C 字符点阵 LCD 模块规格书
I2C 接口赋予该16x2字符点阵显示屏的独特优势
这款 I2C 字符点阵 LCD 模块最显著的特点在于其 I2C 接口。传统的 16x2 字符型 LCD 通常采用 16 引脚并行接口，包含 8 条数据线以及 RS、RW、E 等多条控制线。相比之下，该模块仅需 4 个引脚（VCC、GND、SDA 和 SCL）即可完成连接——这一差异对硬件设计和固件开发具有实质性影响。
I2C 协议仅需两条信号线（用于数据的 SDA 和用于时钟的 SCL）即可处理所有通信与控制任务。对于这款 I2C 字符点阵 LCD 模块，外部引脚数量从十几个减少到了四个，从而缩小了 PCB 占用面积并释放了 GPIO 资源。在 STM32、ESP32 或 Arduino 等平台上，节省下来的引脚可重新分配给传感器、执行器或其他外设，从而提高了系统整体集成的灵活性。
对工程师而言，I2C 接口也降低了开发门槛。I2C 是嵌入式设计中最成熟的串行协议之一，主流微控制器均内置了硬件 I2C 外设，并配备了文档完善的驱动库（如 Arduino 的 Wire 库）。开发人员无需从零开始编写并行接口的时序逻辑。此外，I2C 的寻址机制允许多个从设备共享同一总线，因此该模块可以与 EEPROM、传感器及实时时钟（RTC）共存，而无需为每个设备单独占用 GPIO 引脚——这在空间受限的设计中尤为重要。
该模块将 I2C 接口与 ST7066U 控制器相结合，而 ST7066U 本身支持 4 位和 8 位并行总线。板载的 I2C 转并行电路（通常基于 PCF8574 等 GPIO 扩展芯片）负责处理协议转换，因此开发人员仍可使用标准的 HD44780 指令集进行编程。这种“并行后端 + I2C 前端”的架构既保留了控制器成熟的生态系统优势，又省去了占用大量引脚的并行接口。
在进行系统集成时，有两个实用要点值得关注。该模块的工作电压为 5.0V，而某些低功耗微控制器采用 3.3V I2C 总线，因此在混合电压系统中，需要在 SDA 和 SCL 线上使用电平转换器。其 -20°C 至 70°C 的工作温度范围和 8kV ESD 保护能力，为工业应用奠定了坚实基础。I2C 总线支持 100kHz 或 400kHz 的运行频率，对于每行仅需刷新 16 字节数据的 16x2 显示屏而言，这一速度绰绰有余。对于这款 I2C 字符点阵 LCD 模块，其权衡取舍显而易见：以适中的速度换取了引脚数量的大幅节省，而字符显示本身并不需要高带宽。
