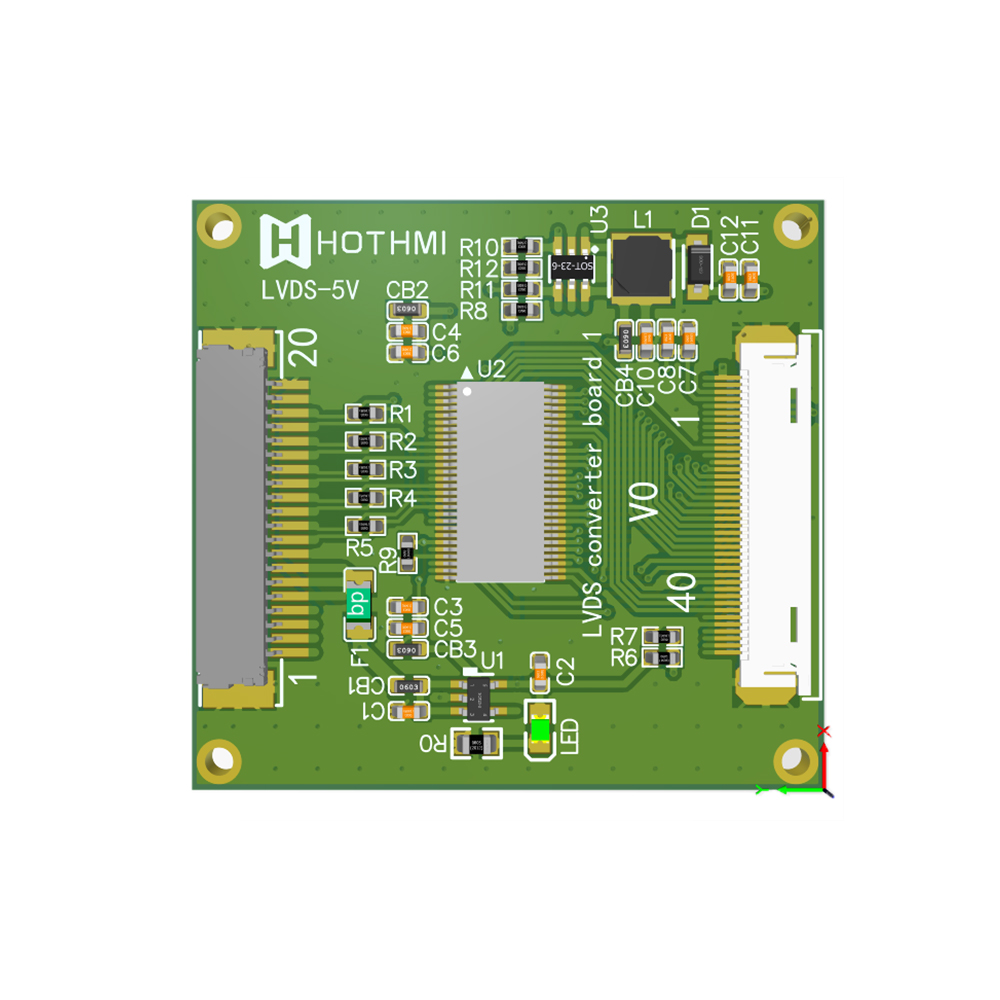

LVDS 转 TTL 转换模块-适用于产品描述： RGB接口的显示屏
这款紧凑型 LVDS 转 TTL 转换模块使仅输出 LVDS 信号的主板能够驱动标准的 RGB (TTL) 接口显示屏。它接收四路差分 LVDS 数据通道和一路 LVDS 时钟通道（符合 EIA/TIA-644 标准），并将其解码为 28 位并行 TTL 数据及控制信号。转换后的输出包含 8 位的红、绿、蓝 (RGB) 数据总线，以及像素时钟 (PCLK)、行同步 (HSD)、场同步 (VSD) 和数据使能 (DEN) 信号。因此，任何具备 3.3V 并行接口的 RGB TTL 显示屏均可直接由该模块驱动。
主要规格：LVDS 输入时钟频率范围为 20 MHz 至 85 MHz，支持高达 2380 Mbps 的总数据速率。该模块可与 DS90CR285、SN65LVDS93 和 GM8283C 等主流 LVDS 发送器配合使用。它是 VGA、SVGA、SXGA 和 UXGA 分辨率显示应用的理想选择。内置的背光驱动器可驱动多达 10 颗串联 LED 或 3S10P 阵列。电源要求为 5V ±0.1 / 1A，工作温度范围为 -30°C 至 +80°C。
在实际应用中，主板的 LVDS 输出端直接连接至模块的 LVDS 输入引脚（DCLK±、D0± 至 D3±）。随后，模块输出 RGB 并行数据和时序信号，这些信号再连接至 RGB TTL 显示屏。这解决了现代仅支持 LVDS 输出的处理器在驱动传统 RGB 面板时面临的常见难题。凭借强大的 ESD 防护能力（2KV）和宽广的存储温度范围（-40°C 至 +90°C），这款 LVDS 转 RGB 桥接模块在工业控制、车载显示以及各类嵌入式系统中表现可靠，特别适用于那些需要将 LVDS 信号源与 RGB TTL 屏幕进行接口连接的场景。该模块外形紧凑，引脚定义清晰（包含背光使能 BL_EN 引脚），无需额外逻辑电路即可轻松集成到系统中。无论是升级现有的 RGB 显示器，还是设计全新的系统，这款 LVDS 转换器都能确保实现从 LVDS 到 RGB 的无缝信号转换，并在高达 85 MHz 的频率下保持信号完整性。

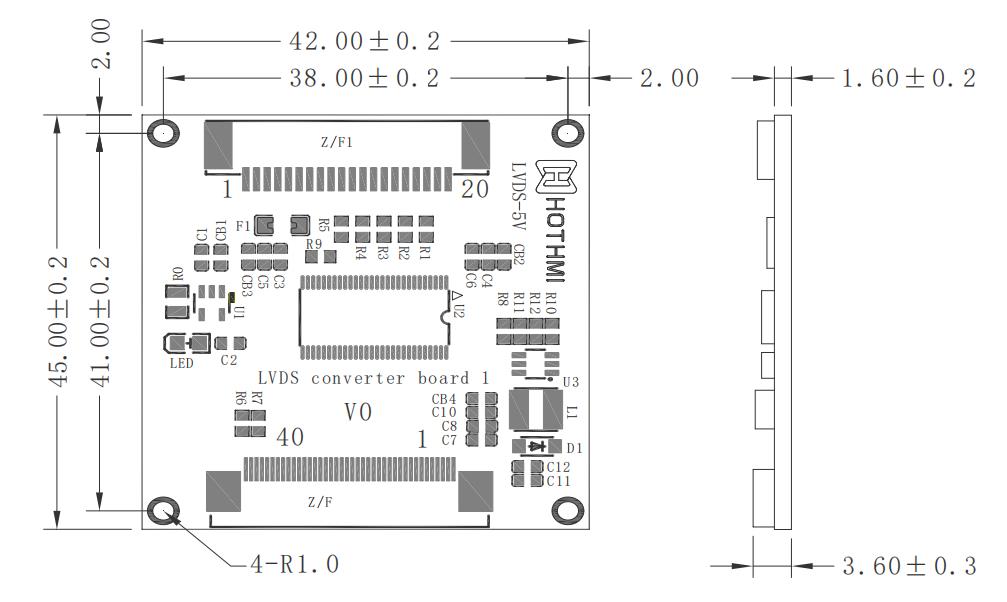

规格图：
