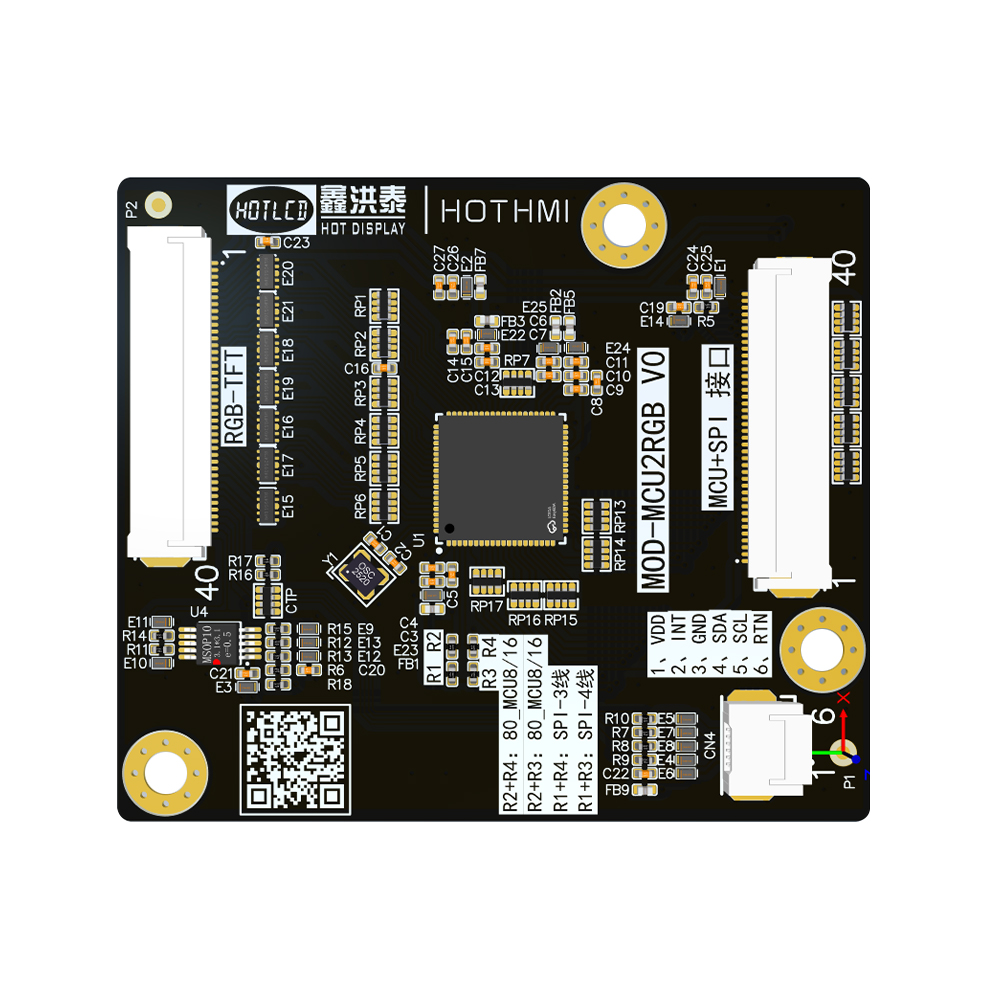

SPI/MCU 信号转TTL 信号模块
这款 SPI/MCU 转 TTL 信号模块是一款高性能显示控制器，旨在连接低引脚数的主机接口（SPI 或 MCU 并行总线）与标准的 RGB TFT 面板。它集成了 128Mb 帧缓冲器、JPG 硬件解码器、2D BitBLT 图形引擎以及几何绘图引擎——所有这些功能均浓缩于紧凑的设计之中。
主要特性：
双主机接口 —— 支持 SPI 串行接口以及 8/16 位 MCU 并行接口（8080 模式）。这使得任何 I/O 资源有限的微控制器都能驱动高分辨率显示屏。
RGB 面板输出 —— 可直接驱动 16 位（RGB565）或 24 位（RGB888）RGB 接口的 TFT 显示屏，最高分辨率可达 1024×768。支持 Alpha RGB:8888 色深，实现流畅的透明度效果与图像混合。
嵌入式存储与加速 —— 内置 128Mb 显示 RAM，支持多窗口显示及快速缓冲切换。集成 2D BitBLT 加速器，支持 ROP 运算、PIP（画中画）功能及 Alpha 混合。几何绘图引擎可绘制点、线、曲线、椭圆、矩形及圆角矩形。
JPG 硬件解码器 —— 将 JPEG 解码任务从主机端卸载，从而节省 CPU 带宽并加速图像渲染。
灵活的显示控制 —— 支持图像镜像及垂直翻转。工作温度范围：-40°C 至 +85°C，适用于各类工业应用环境。
简便的集成 —— 采用 3.3V 逻辑供电。提供独立引脚用于控制 LED 背光、电阻/电容式触摸屏（I²C 接口）以及 SPI 控制的触摸面板。
典型应用：
本模块是 HMI（人机界面）、工业控制面板、医疗设备以及任何需要通过简单的 SPI 或 MCU 总线驱动 RGB TFT 屏幕的项目之理想选择。它能够极大地简化硬件设计流程，并加速图形用户界面的开发进程。

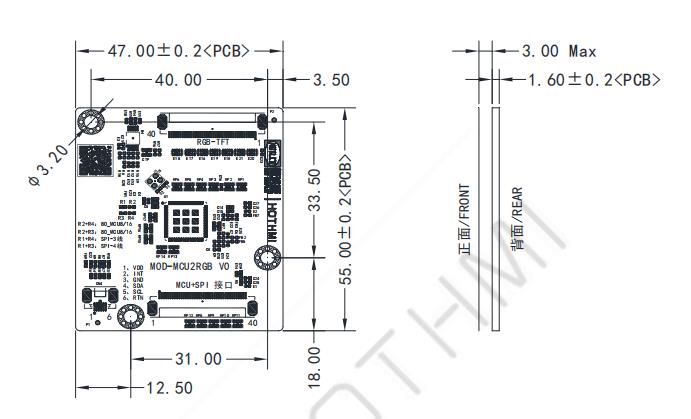

规格图：
