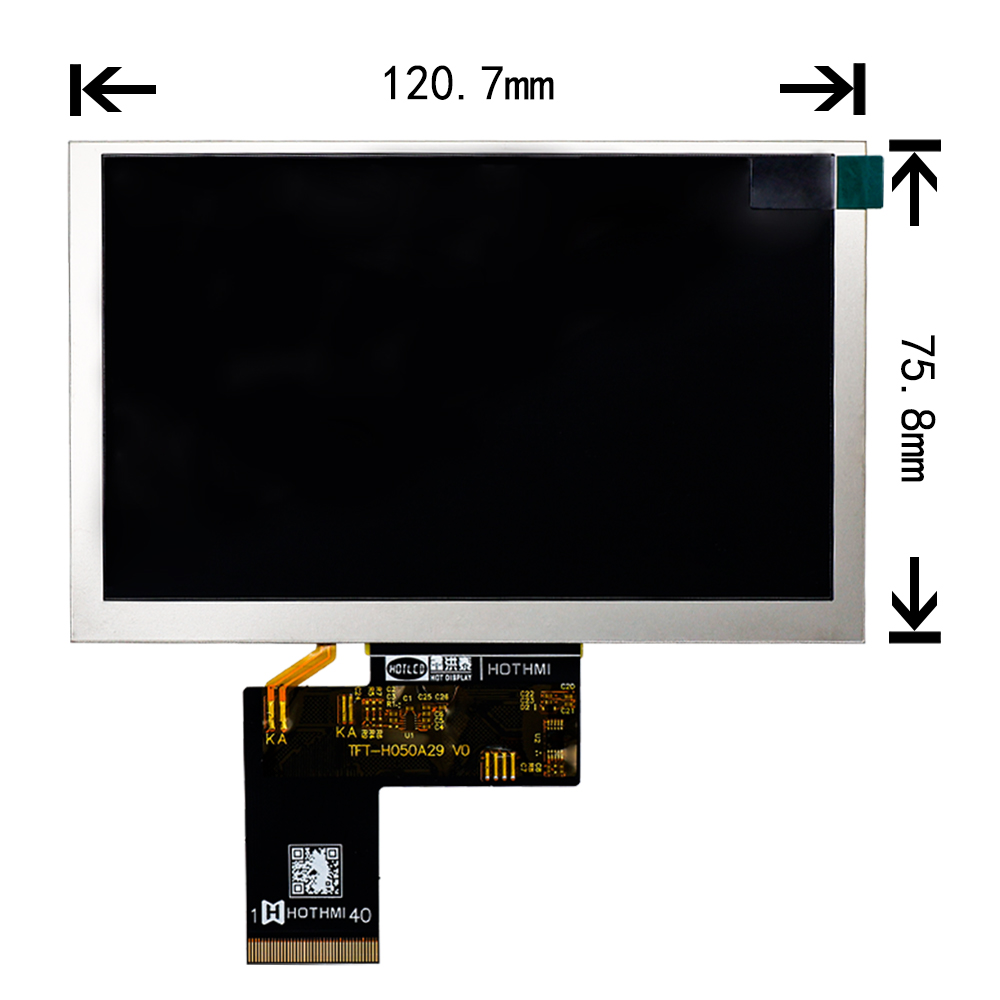

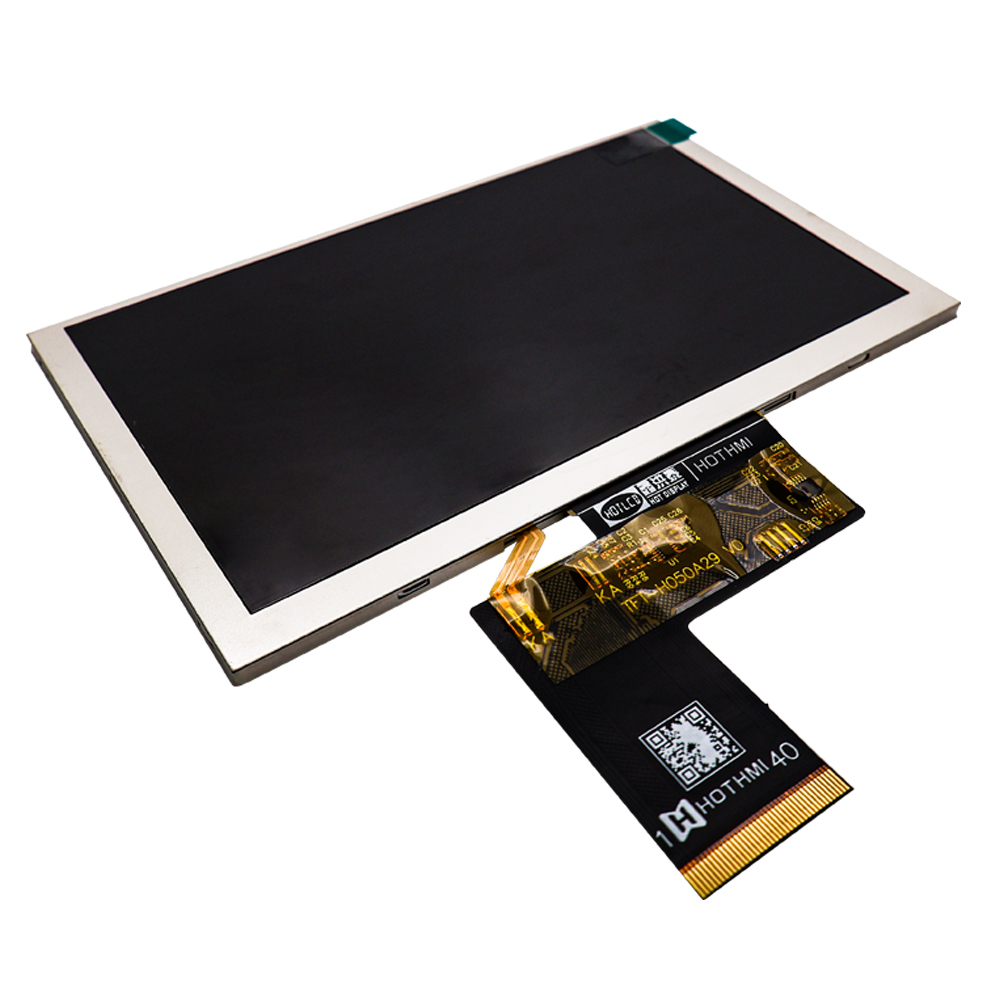

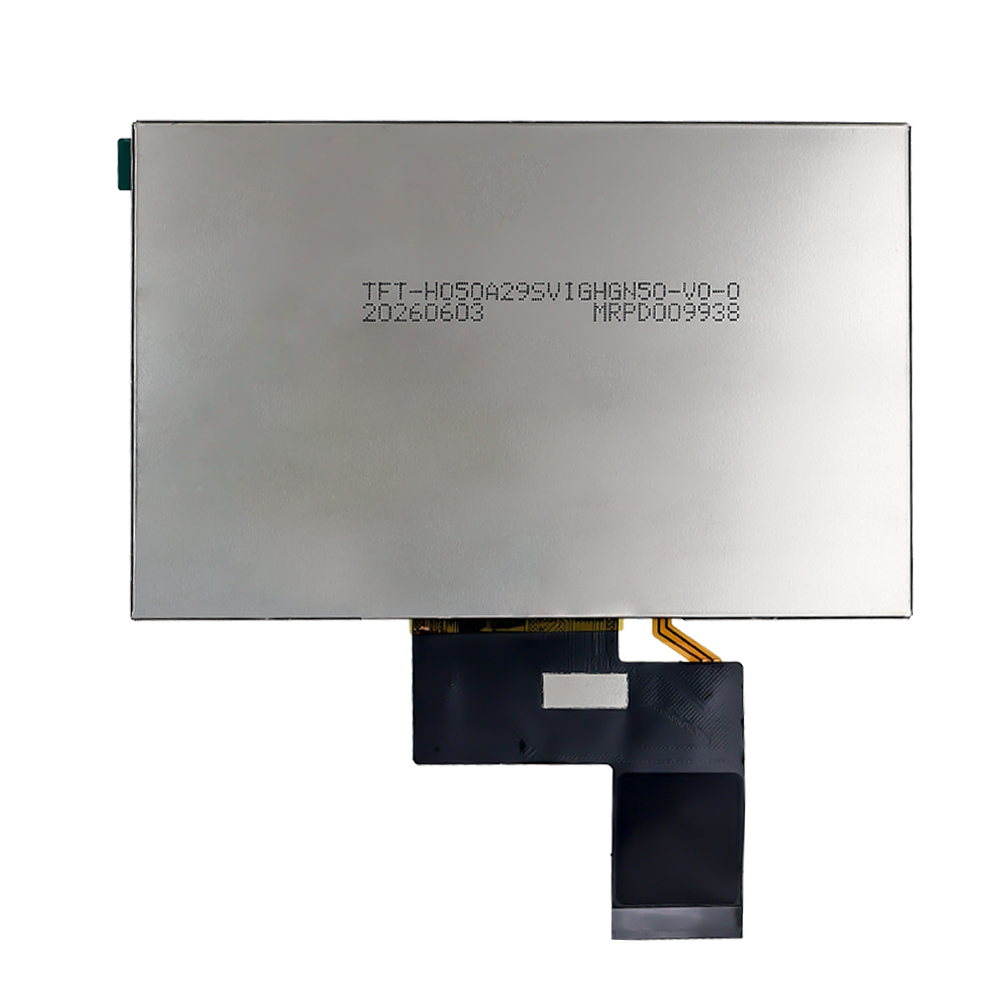

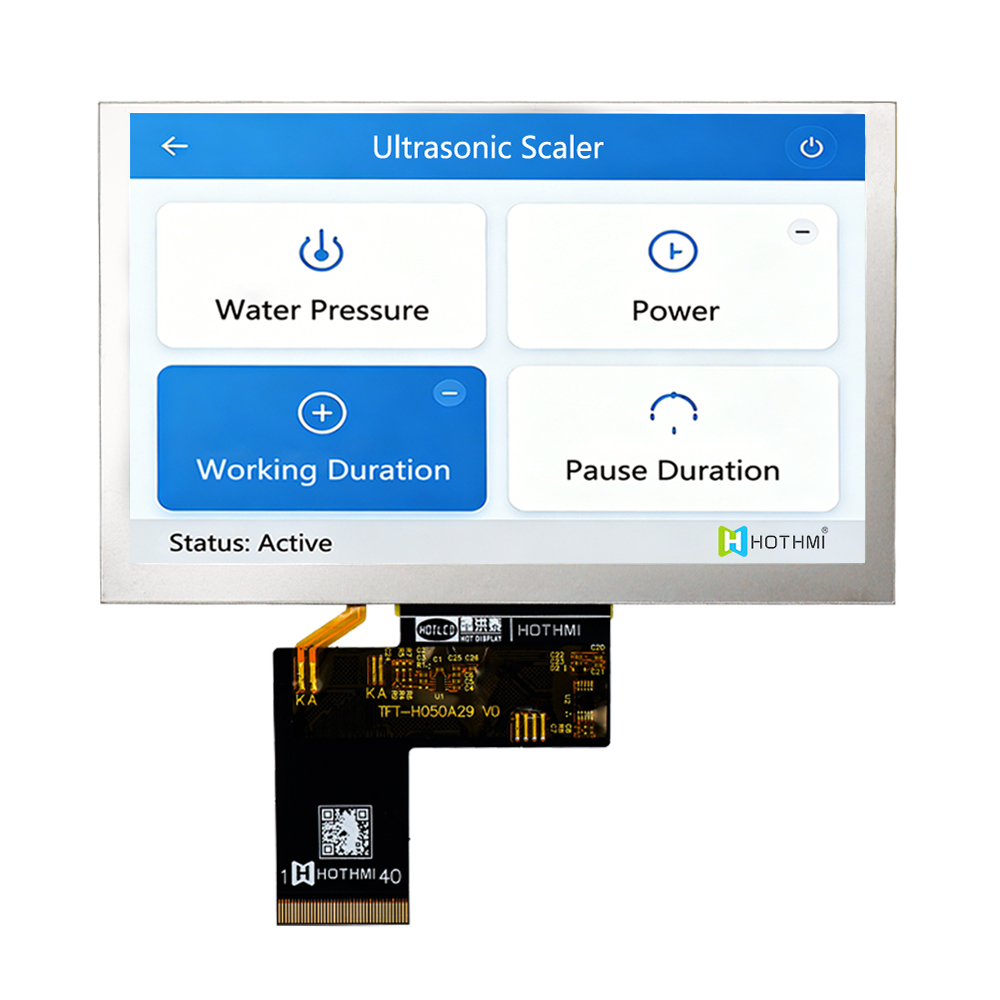

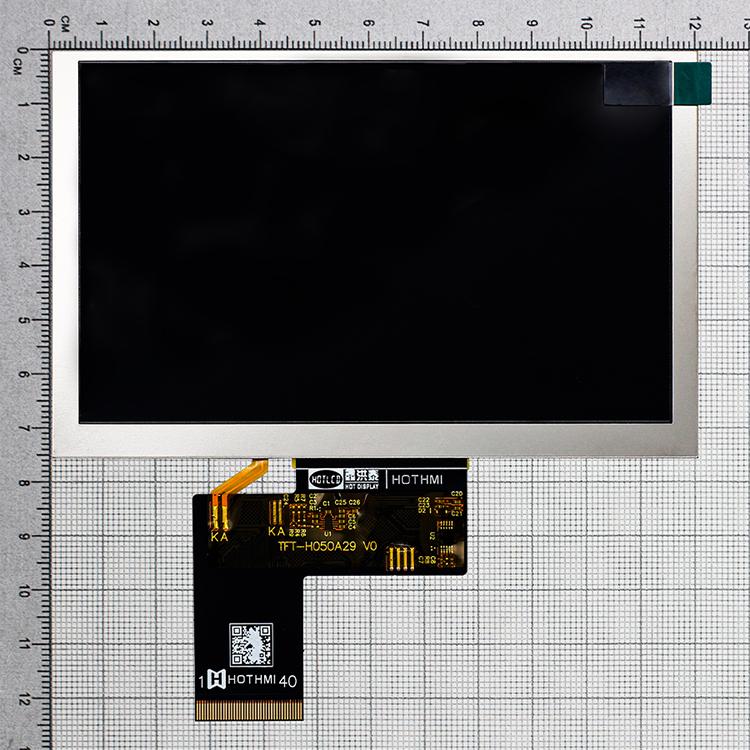

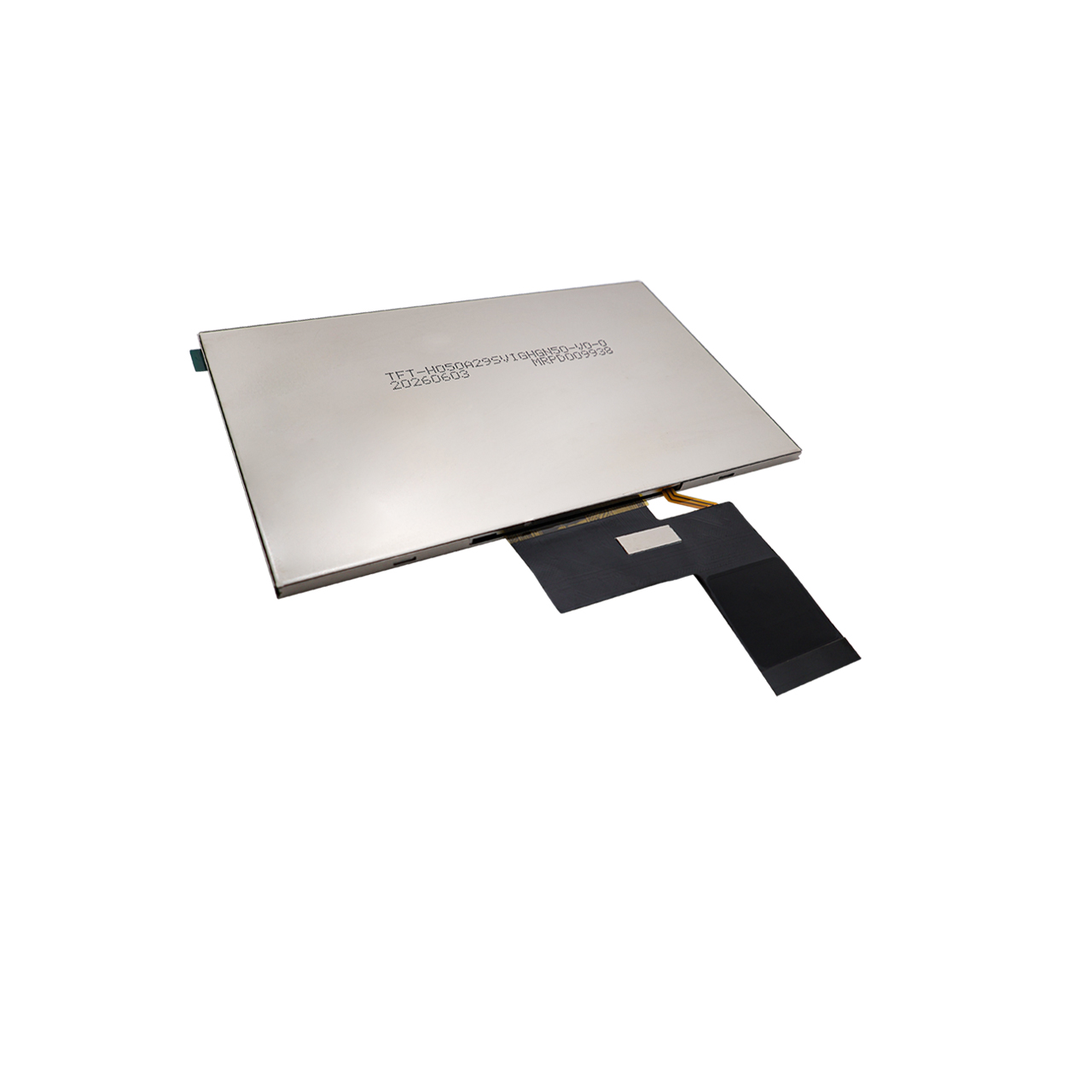

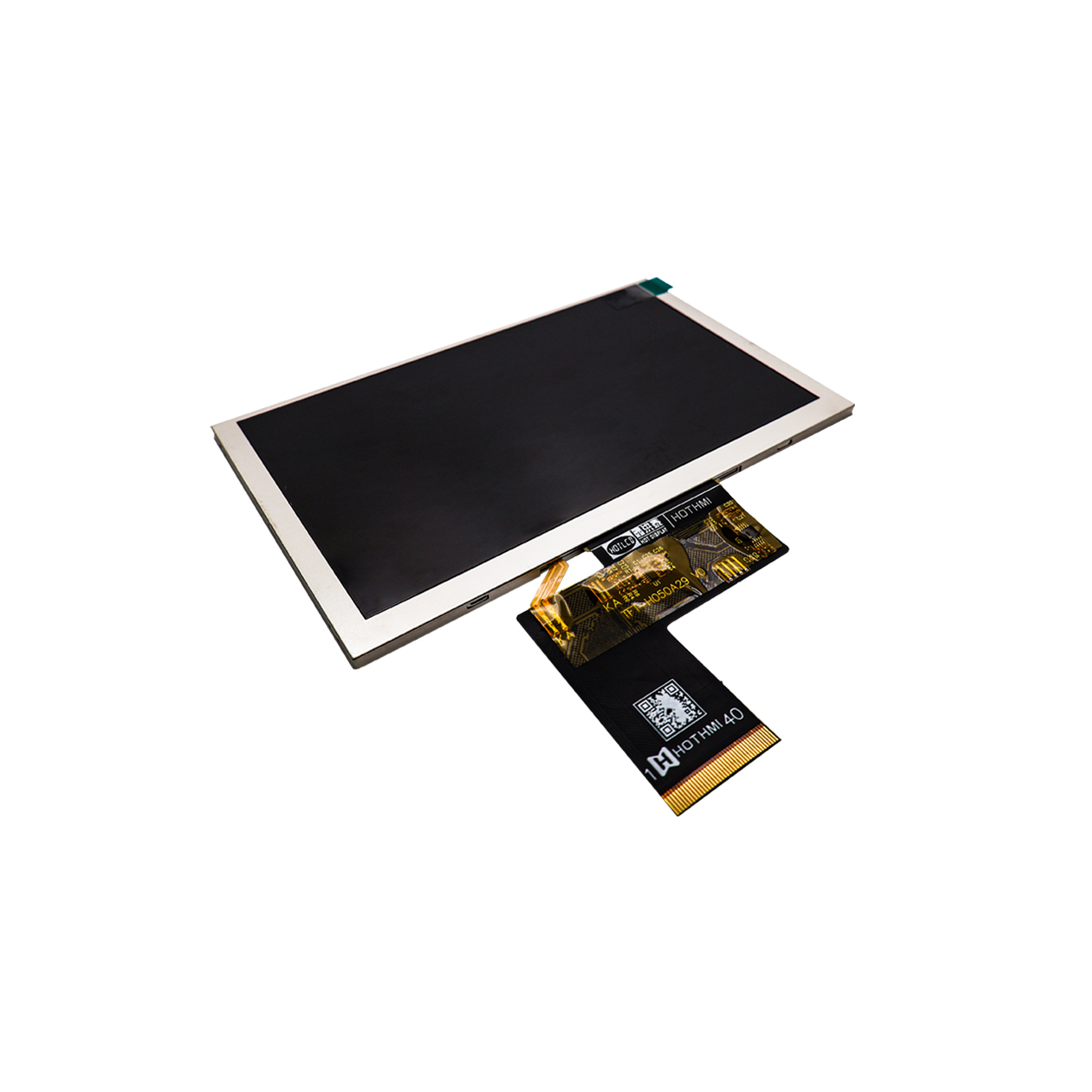

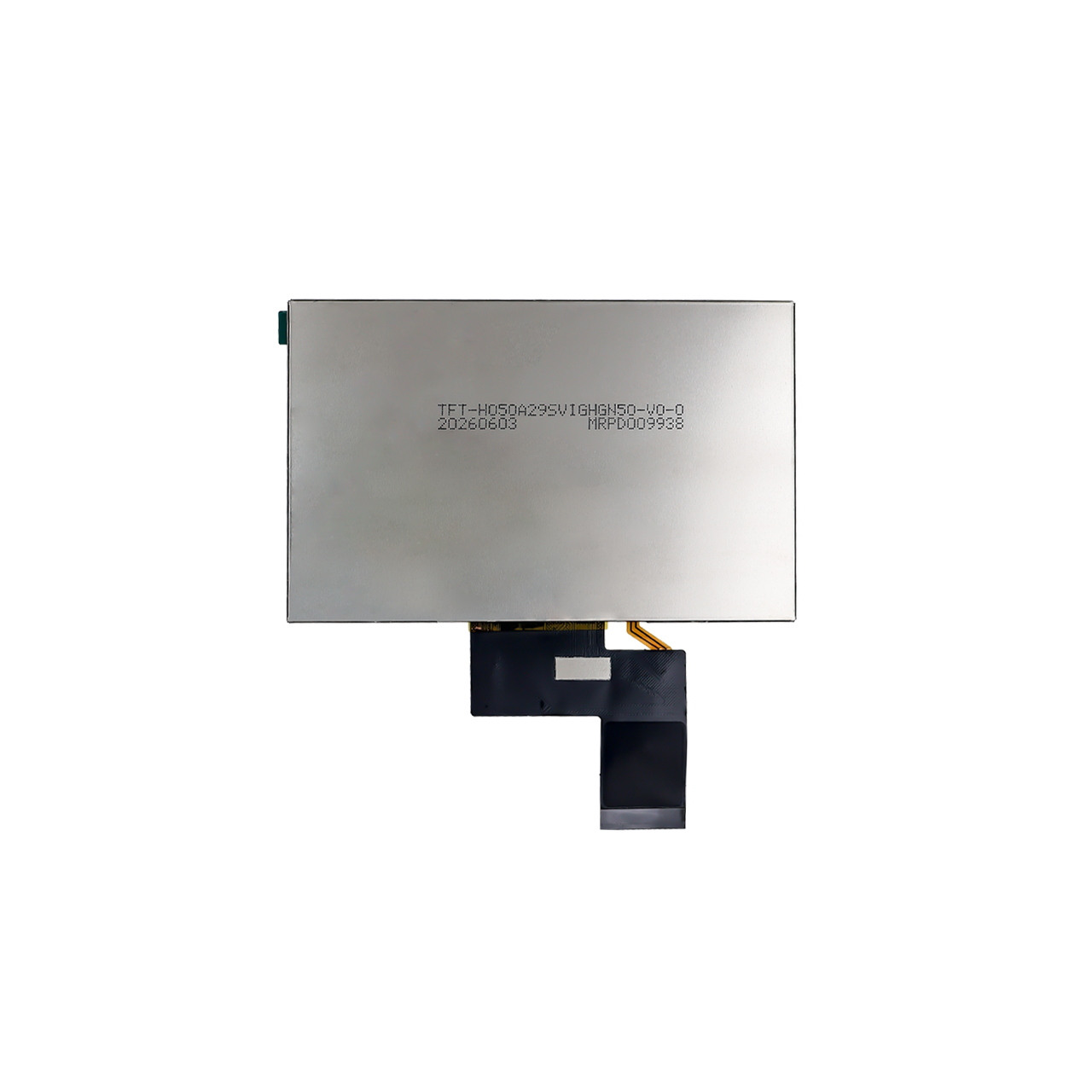

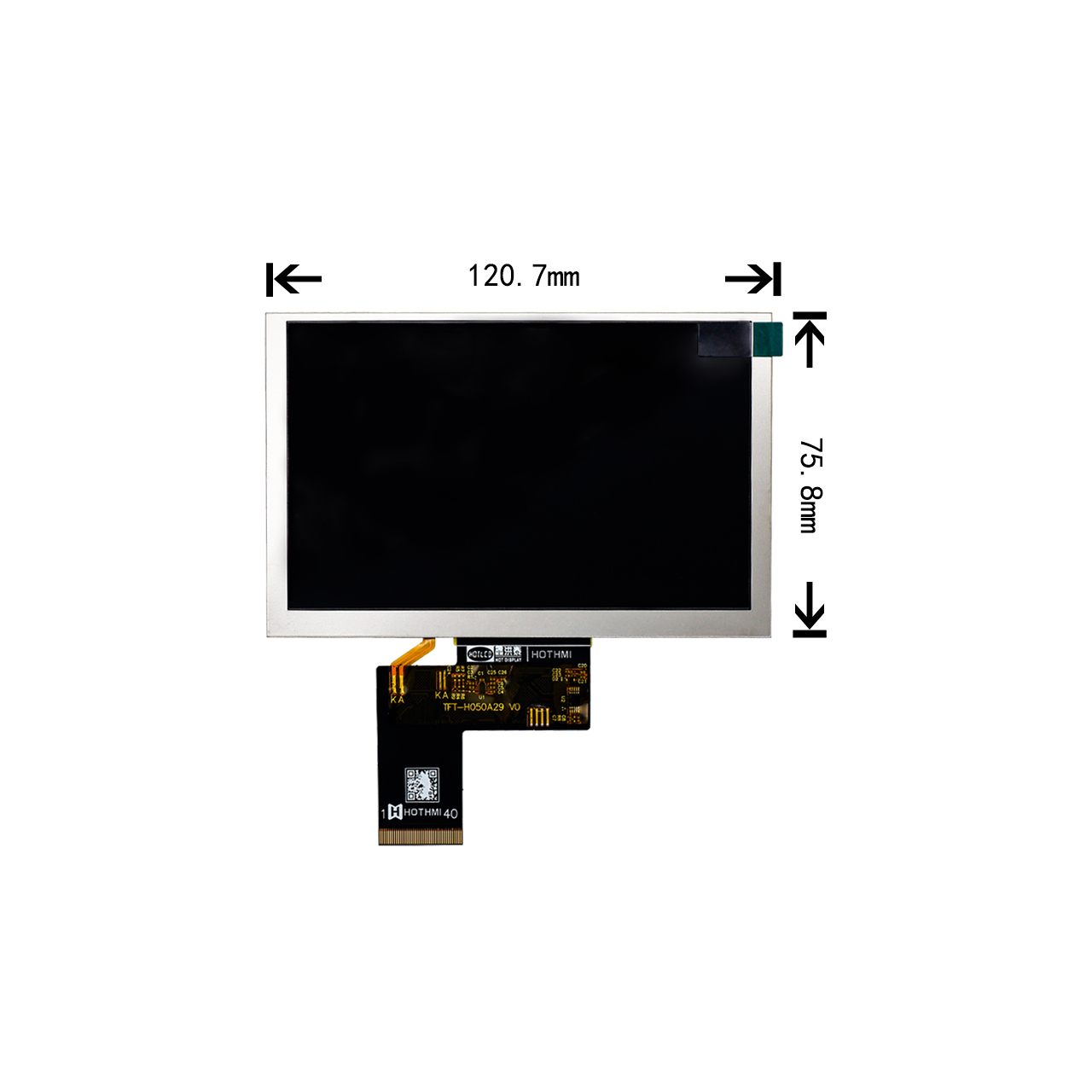

TFT-H050A29SVIGHGN40 | 5.0寸超高亮度TFT液晶模块 800x480阳光下可读液晶屏
这款 5.0 英寸超高亮度 TFT LCD 模块（型号：TFT-H050A29SVIGHGN40）是一款专业级显示解决方案，专为标准屏幕无法胜任的环境而设计。该模块采用紧凑的 5.0 英寸对角线尺寸和清晰的 800x480 分辨率，在提供清晰细腻的视觉效果的同时，还能保持同类产品中出色的能效。
与在阳光直射下会变得无法使用的消费级显示器不同，这款 5.0 英寸超高亮度 TFT LCD 模块的亮度高达 1700 cd/m²，几乎是普通平板电脑（250-300 尼特）亮度的 6 倍。IPS 全视角技术确保了鲜艳的色彩和 80 度的可视角度，这对于户外自助服务终端和工业仪表盘至关重要。凭借 RGB 接口和灵活的 FFC-40 引脚连接，该模块可轻松集成到现有系统中。
这款模块专为严苛环境而设计，可在-30℃至80℃的温度范围内稳定运行，足以应对严寒的清晨和酷热的午后。其8KV的静电放电保护功能，确保在工厂或车辆驾驶室等电磁噪声环境下也能可靠运行。该模块采用3.3V低电压供电，即使亮度很高，也能最大限度地降低发热量和能耗。无论您是设计户外ATM机、农用车辆显示屏还是船舶导航系统，这款5.0英寸超高亮度TFT液晶显示模块都能提供您所需的耐用性和性能。

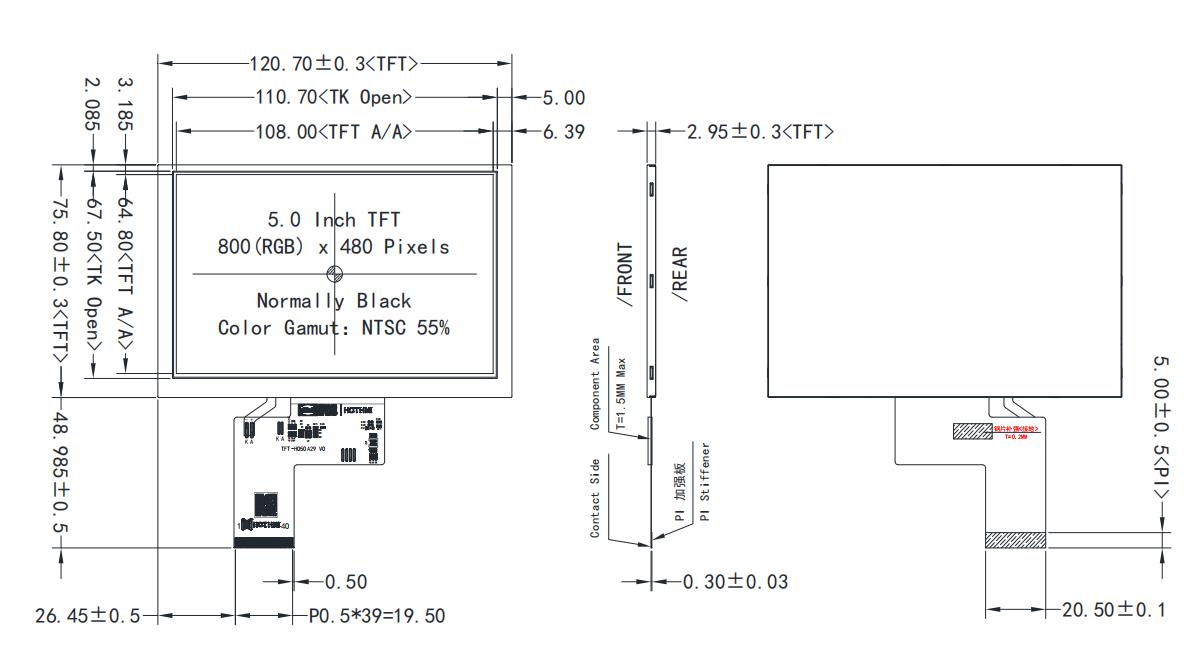

5.0寸超高亮度TFT液晶模块规格书
超高亮度TFT液晶模块，打造阳光下清晰可见的显示屏
要实现真正的阳光下清晰可见，显示屏必须满足三个条件：足够的亮度、低反射率和高对比度保持率。标准的300尼特显示屏在户外会呈现黑色，因为环境光会掩盖背光。阳光下清晰可见的屏幕通常需要至少1000 cd/m²的亮度才能克服漫射阳光眩光，还需要光学贴合或防反射层来减少表面反射。
这款5.0英寸超高亮度TFT液晶模块不仅满足这些要求，而且超越了这些要求。其背光强度高达1700 cd/m²，几乎是行业阳光下可视性基准的两倍。即使在正午阳光直射（100,000勒克斯）下，有效对比度仍保持在10:1以上，确保文字和图形清晰可辨。 IPS面板通过在所有视角下保持色彩准确度和亮度，进一步提升了户外可视性——当用户从不同位置观看屏幕时，这是一个至关重要的优势。
为什么这款模块在明亮环境下如此出色？首先，其高亮度LED背光采用先进的散热封装技术，有效防止热衰减。其次，800x480分辨率平衡了像素密度和光圈比，使更多光线能够穿过每个像素。最后，宽广的工作温度范围（-30~80°C）确保液晶即使在阳光照射下模块表面温度超过70°C时也能快速响应。在这种条件下，一些廉价显示器会降低亮度或出现运动模糊；而这款5.0英寸超高亮度TFT液晶模块则能保持稳定。
5.0 英寸超高亮度 TFT LCD 模块定制触摸面板解决方案
我们提供预组装的 LCD + 触摸面板模块，以光学贴合的单件形式交付。这可节省您的开发时间，降低组装成本，并确保完美对齐。
组装选项：
空气贴合组装：触摸面板通过粘合剂框架固定（成本更低，可现场更换）
光学贴合：采用 UV 固化树脂进行全层压（最佳光学性能、防冷凝、更高的机械强度）
点击链接了解更多的定制化触控面板服务：定制化触控面板解决方案
5.0英寸超高亮度TFT液晶模块引脚定义表 (FPC-40 PIN)
引脚编号 | 标号 | 详细描述 |
1 | LEDK | LED 阴极 |
2 | LEDA | LED 阳极 |
3 | GND | 电源地 |
4 | VCI | 电源 |
5~12 | DR0~7 | 红色数据总线。请将不使用的引脚固定在 GND。 |
13~20 | DG0~7 | 绿色数据总线。请将不使用的引脚固定在 GND。 |
21~28 | DB0~7 | 蓝色数据总线。请将不使用的引脚固定在 GND。 |
29 | GND | 电源地 |
30 | PCLK | 像素时钟输入引脚 |
31 | STBYB | 设置显示模式。内置上拉电阻 10K。 |
32 | HSD | 水平同步信号，默认为负极性。 |
33 | VSD | 垂直同步信号，默认为负极性。 |
34 | DEN | 数据输入使能。当 DEN 为高电平（H）时，显示访问被启用。 |
35 | RESX | 全局复位引脚，低电平进入复位状态。内置 RC 电路 (10K+1uF)。 |
36 | GND | 电源地 |
37 | RTP-XR | 电阻式触摸屏 - XR 坐标输入 |
38 | RTP-YD | 电阻式触摸屏 - YD 坐标输入 |
39 | RTP-XL | 电阻式触摸屏 - XL 坐标输入 |
40 | RTP-YU | 电阻式触摸屏 - YU 坐标输入 |

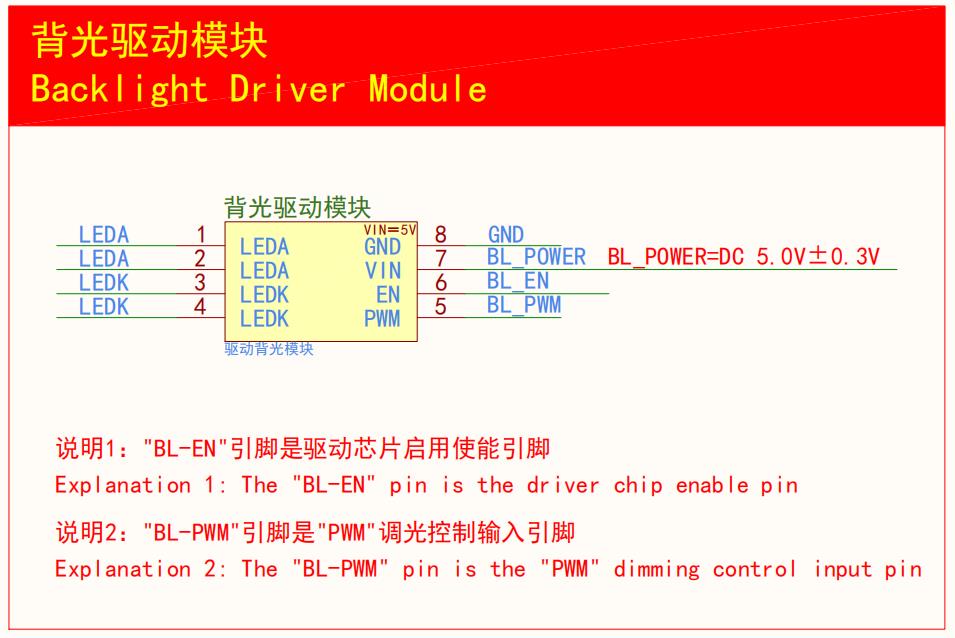

5.0英寸超高亮度TFT液晶模块的背光模块信息
背光驱动条件
项目 | 标号 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
工作电压 | VF | 恒流 | 典型值 -1.5 | 18.0 | 典型值 +1.5 | V |
工作电流 | IF | - | - | - | - | mA |
亮度（带 LCD） | Lv | 不带触摸 | 典型值 -150 | 1700 | 典型值 +150 | cd/m² |
带玻璃盖板 | - | 1500 | - | cd/m² | ||
LED 寿命 | Hr | Ta=25±3℃ | 20,000 | 30,000 | - | 小时 |
5.0英寸超高亮度TFT液晶模块的应用场景及用户问题解决方案
5.0英寸超高亮度TFT液晶模块在以下三大场景中表现卓越：
1. 户外设备（停车计时器、电动汽车充电桩、ATM机）
问题解决：标准屏幕在阳光下会变得难以辨认，用户不得不遮挡屏幕。这会导致操作错误、用户沮丧，甚至放弃交易。
解决方案：该模块亮度高达1700 cd/m²，无需遮光罩或遮阳结构即可保持清晰可读。即使在沙漠城市或海滨电动汽车充电桩，也能从早到晚保持清晰可见。8KV静电放电保护功能还能有效防止干燥多风的户外环境下的静电放电故障。
2. 工业控制及重型机械（叉车、挖掘机、农用车辆）
问题解决：工厂和建筑工地的照明条件差异很大——从昏暗的室内仓库到刺眼的室外坑道。操作人员需要无需调整设置即可立即读取信息。频繁的温度变化也会导致消费级液晶显示屏出现冻结或黑屏现象。
解决方案：-30~80°C 的工作温度范围和 1700 cd/m² 的亮度确保无论机器处于冷冻仓库还是烈日炙烤的采石场，都能清晰可见。IPS 全视角设计使操作人员能够从侧窗或不便的位置读取诊断信息。3.3V 低电压设计降低了电源不稳定机器的故障风险。
3. 船舶与汽车（船舶仪表盘、公交站时刻表、越野车显示屏）
问题解决：水面反射以及波浪或挡风玻璃的眩光会使普通屏幕难以辨认。紫外线照射会在几个月内使塑料盖板和液晶偏光片老化。
解决方案：5.0 英寸超高亮度 TFT 液晶模块结合了高亮度和耐紫外线泛黄的耐用偏光片。即使在阳光反射到水面的情况下，船长也能读取 GPS 数据。公交车站显示屏在反射车灯下也能清晰刷新。8KV ESD 防护等级对汽车后市场用户尤为重要，因为车厢内座椅摩擦会产生大量静电。
用户优势概述：
节省成本：无需外部遮阳罩或加热/冷却外壳。
安全：关键数据（燃油油位、温度报警、倒车影像）可即时显示。
可靠性：ESD 防护和宽广的工作温度范围可减少保修退货。
易于集成：标准 RGB 接口、40 针 FFC 连接器和 3.3V 电源，兼容大多数控制器。
对于任何需要可靠户外可视性的项目，5.0 英寸超高亮度 TFT LCD 模块（型号 TFT-H050A29SVIGHGN40）提供了一个即用型、经过现场验证的解决方案。
关于 5.0 英寸超高亮度 TFT LCD 模块的常见问题
1. 这款 5.0 英寸超高亮度 TFT LCD 模块可以在阳光直射的户外使用吗？
答：可以。这款 5.0 英寸超高亮度 TFT LCD 模块亮度高达 1700 cd/m²，专为阳光直射下的可视性而设计。与标准显示屏（250-300 尼特）在户外难以辨认不同，即使在正午强烈的阳光下（环境光照强度高达 100,000 勒克斯），该模块也能保持清晰的显示效果。结合 IPS 全视角和 800x480 分辨率，用户可以从任何角度观看清晰、色彩准确的内容，而不会出现阴影或眩光干扰。它非常适合用于户外信息亭、电动汽车充电桩、农业机械和船舶仪表盘。
2. 该模块的工作温度范围是多少？它能否承受极端环境？
答：这款 5.0 英寸超高亮度 TFT LCD 模块可在 -30℃ 至 80℃ 的温度范围内可靠运行。如此宽广的温度耐受范围使其既适用于极寒的冷库环境，也适用于沙漠或工业炉等酷热的户外环境。许多标准 LCD 显示屏在低于 -20℃ 或高于 70℃ 时会失效，导致响应速度变慢、图像残留或完全黑屏。而这款模块在整个温度范围内都能保持稳定的性能，确保您的设备在恶劣气候下安全可靠地运行，无需外部加热或冷却装置。
3. 这款显示屏是否需要额外的光学贴合或防眩光处理才能用于户外？
答：不需要——这款 5.0 英寸超高亮度 TFT LCD 模块无需额外的光学贴合即可在阳光下清晰显示。1700 cd/m² 的背光亮度足以克服环境光反射。但是，如果您的应用需要极致的防眩光性能（例如，船用控制台上阳光直射），您可以选择添加防反射 (AR) 或防眩光 (AG) 盖板玻璃。该模块的 FPC-40 引脚 RGB 接口与标准触摸面板或保护镜片兼容。对于大多数户外应用（停车计时器、工业控制系统、公交车站显示屏），其原生性能完全足够。
