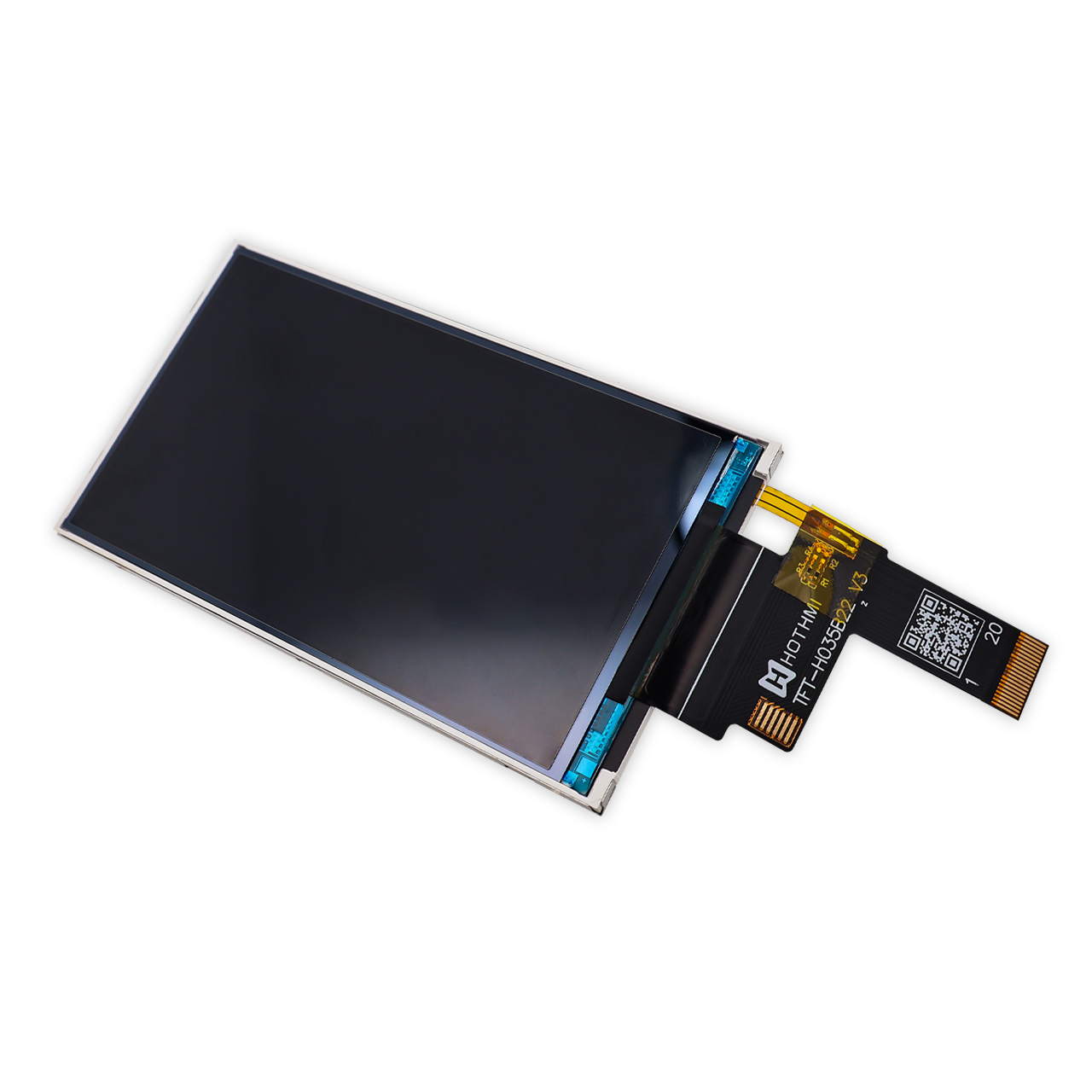

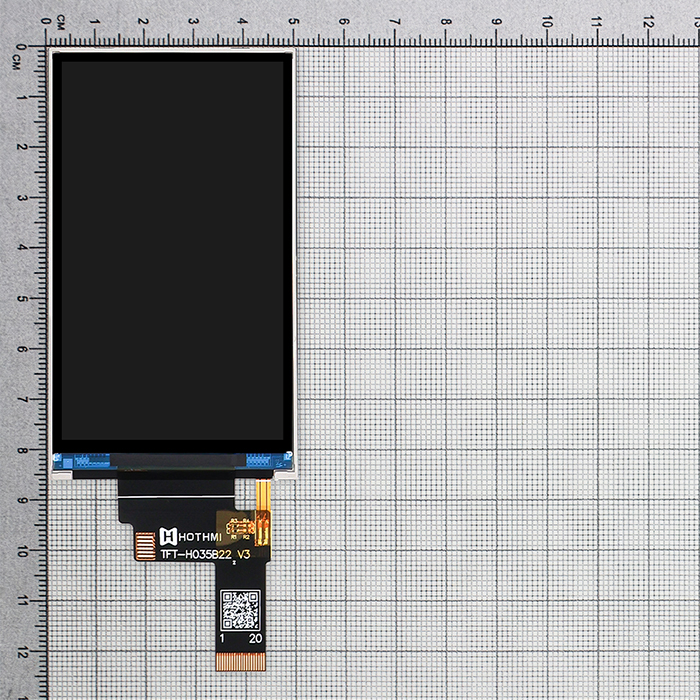

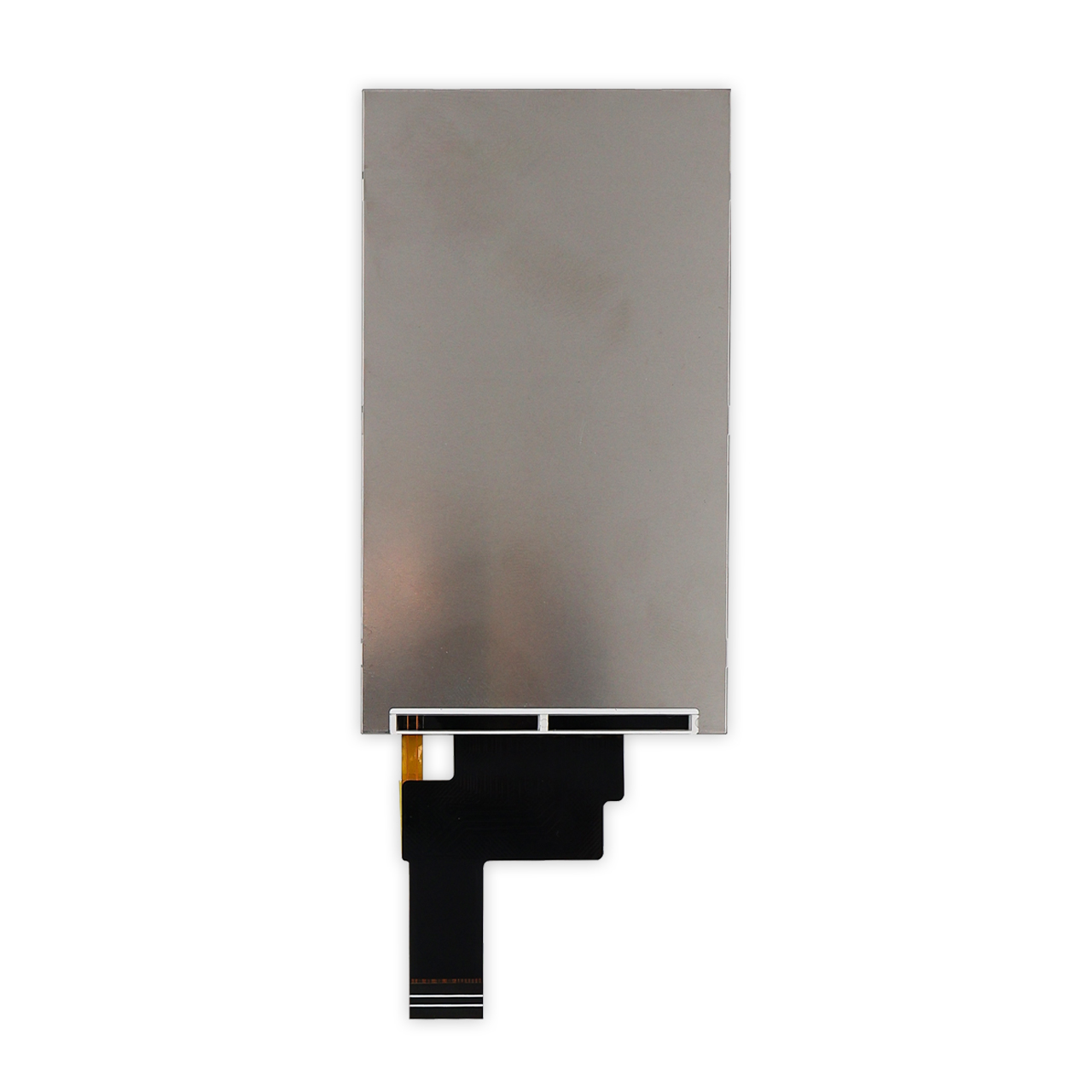

TFT-H035B22W VIST8N20 | 3.5寸阳光下可读TFT LCD IPS 全视角480x800 MIPI DSI接口ST7701S
我们的3.5英寸阳光下可视TFT液晶显示屏专为户外设备和工业控制应用而设计，在这些应用中，强光下的可视性至关重要。这款 3.5 英寸阳光下可视 TFT LCD 显示屏亮度高达 800 cd/m²，即使在阳光直射下也能确保图像清晰。
这款 3.5 英寸阳光下可视 TFT LCD 显示屏采用 IPS 全视角设计，无论从哪个角度观看，都能保持色彩和对比度的精准度，是现场操作终端的理想之选。其 3.5 英寸对角线分辨率为 480x800 像素，为人机界面 (HMI) 提供清晰锐利的细节。
这款 3.5 英寸阳光下可视 TFT LCD 显示屏采用标准的 FFC-20 引脚配置和 MIPI DSI 接口，由 ST7701S 驱动芯片驱动。它支持 3.3V 电源电压，可在 -20℃ 至 70℃ 的温度范围内稳定工作。此外，它还具备高达 8KV 的静电放电 (ESD) 防护能力，增强了在电气噪声环境下的耐用性。
无论您是升级现有的户外设备还是设计新的工业控制面板，这款 3.5 英寸阳光下可视 TFT LCD 显示屏都具备阳光下可视性、全视角、MIPI 接口和坚固的电气保护，能够满足您的苛刻要求。

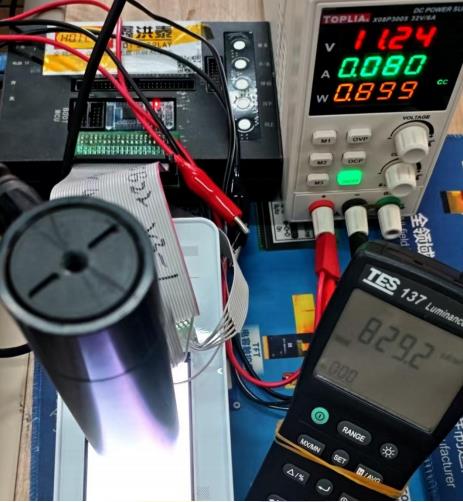

产品实测亮度：

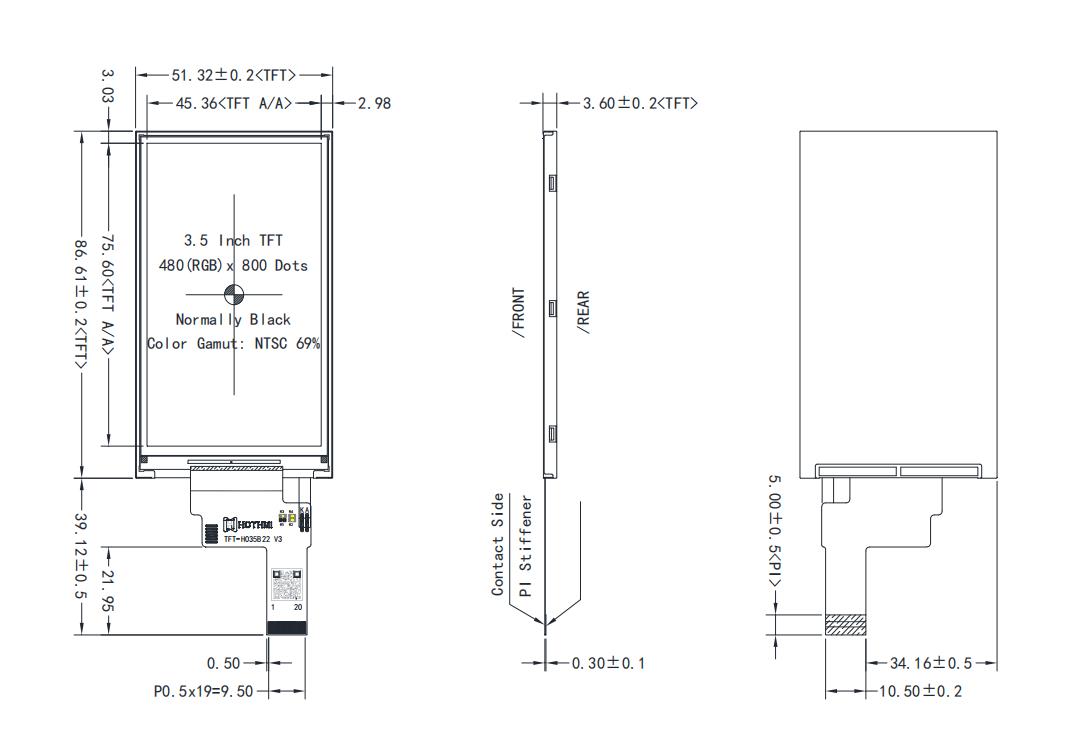

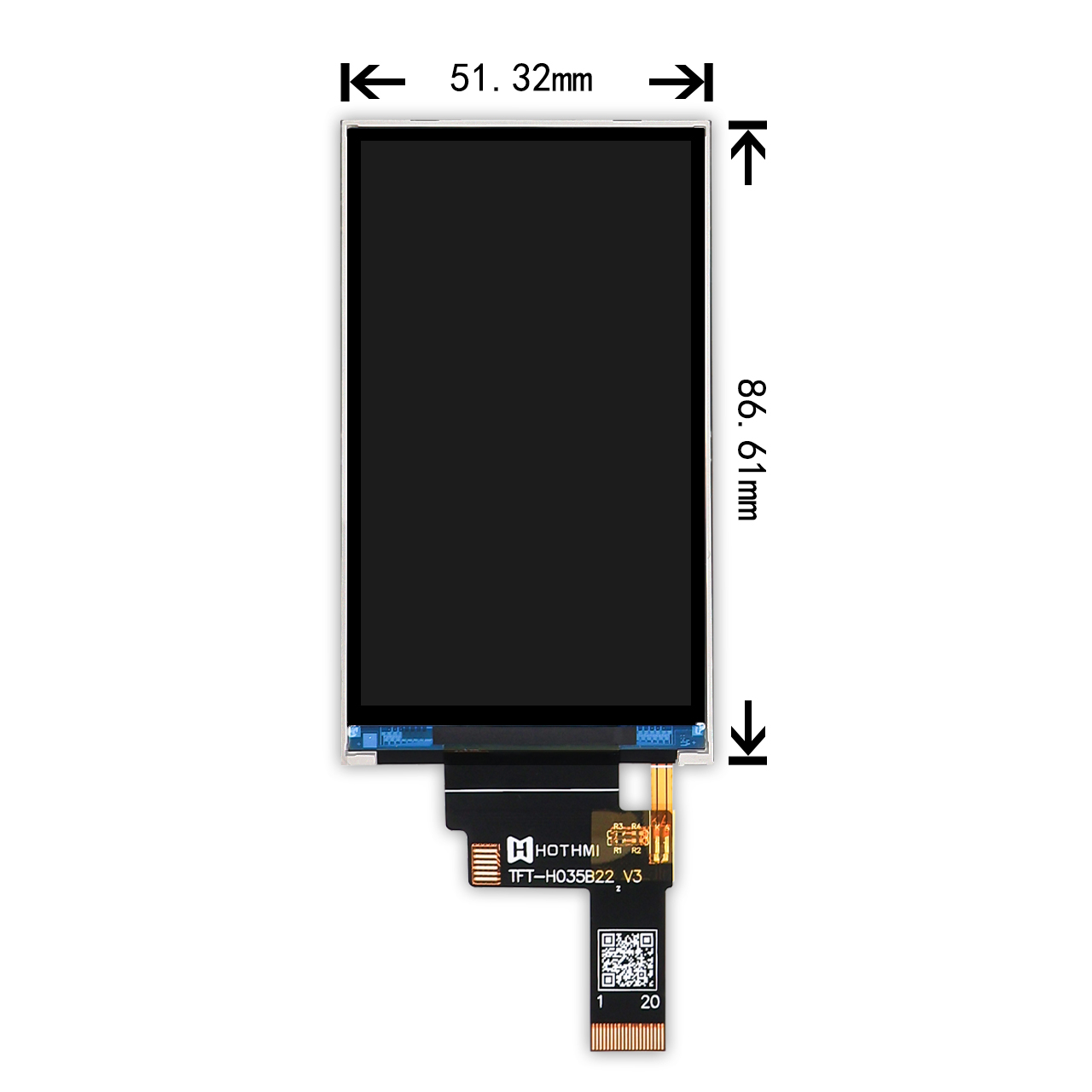

3.5寸阳光下可读TFT LCD规格图
3.5寸阳光下可读TFT LCD引脚说明
引脚编号 | 标号 | 详细描述 |
1 | CTP_INT | 电容触摸中断信号 |
2 | CTP_SDA | 电容触摸 I2C 数据信号 |
3 | CTP_SCL | 电容触摸 I2C 时钟信号 |
4 | CTP_RTN | 电容触摸重置复位引脚 |
5 | CTP_VDD | 电容触摸电源 |
6 | VCI | 数字电源电压 |
7 | IOVCC | I/O 电源电压 |
8 | GND | 电源地 |
9 | D1P | MIPI 数据通道 1 正端输入引脚 |
10 | D1N | MIPI 数据通道 1 负端输入引脚 |
11 | GND | 电源地 |
12 | DCKP | MIPI 时钟线正端输入引脚 |
13 | DCKN | MIPI 时钟线负端输入引脚 |
14 | GND | 电源地 |
15 | DOP | MIPI 数据通道 0 正端输入引脚 |
16 | DON | MIPI 数据通道 0 负端输入引脚 |
17 | GND | 电源地 |
18 | RESX | 全局复位引脚，低电平进入复位状态 |
19 | LEDK | LED 阴极 |
20 | LEDA | LED 阳极 |

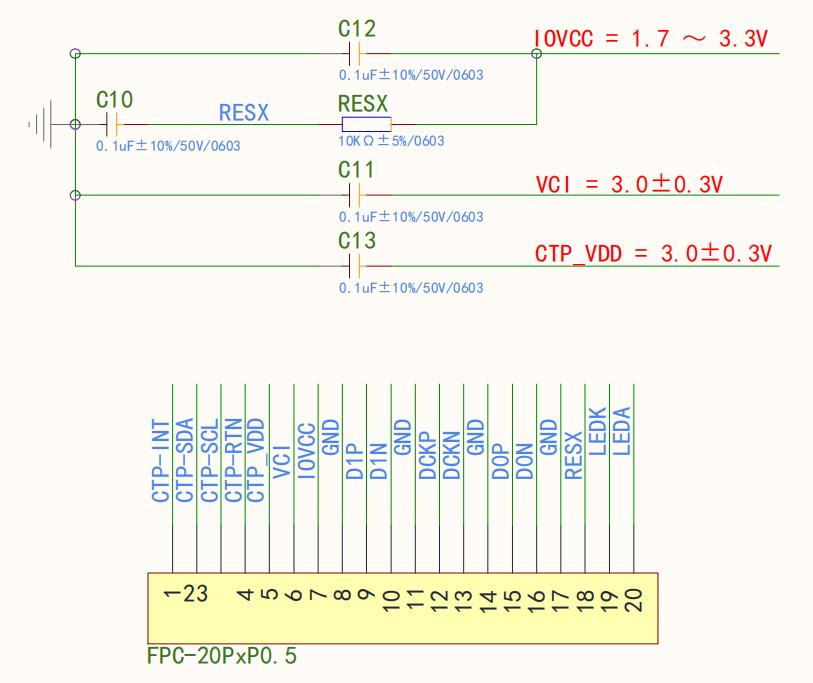

3.5寸阳光下可读TFT LCD 显示屏引脚定义说明
3.5寸阳光下可读TFT LCD背光模组信息

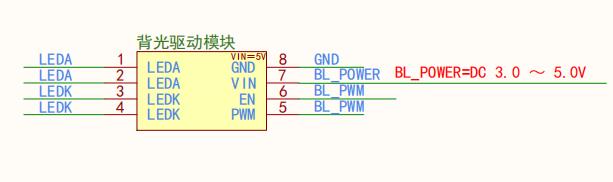

背光模组示意图：
背光驱动条件：
项目 | 标号 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
工作电压 | VF | 恒流 | -1.0 | 12.0 | +1.0 | V |
工作电流 | IF | - | - | 80 | - | mA |
亮度（带LCD） | Lv | 不带触摸 | -100 | 800 | +100 | cd/m² |
带触摸 | - | 700 | - | cd/m² | ||
LED寿命 | - | Ta=25±3℃ | 20,000 | 30,000 | - | 小时 |
