5.0寸工业TFT LCD 液晶显示屏720x1280 MIPI DSI 接口

5.0寸工业TFT LCD 液晶显示屏720x1280 MIPI DSI 接口

▶ 型号：
TFT-H050A31HDIFL5N30

▶ 类型：5.0寸TFT液晶显示屏
▶ 显示像素：720x1280
▶ 尺寸：66.70x120.05x2.48 (mm)
▶ 外观尺寸 (mm)：62.10x110.4 (mm)
▶ 显示尺寸：5.0寸
▶ 应用：工业控制
▶ 可视角度：IPS可视角度
▶ 背光/亮度：500cd/m²
▶ 引脚配置：FPC-30引脚
▶ 接口：MIPI
▶ 特殊功能：8KV静电放电保护
▶ 工作温度：-20~70℃
▶ 电源电压：3.3V

产品咨询数据下载
- 运输
- 付款
- 税款
- 保证
- 退回
- 停产
运输

国内快递我司与顺丰有合作,国外和DHL进行合作,您可以我们联系咨询运费以及重量得到最新的报价。

付款

不支持线上付款，可通过对公账户转账,若开增值税票请联系我司销售人员获取对公账户.

税款

此网站出售的所有产品都不含税,若需要增值税票请与我司销售人员联系线下购买。

保证

此网站出售的所有产品质保一年,若因客户使用不当造成的损坏免费维修,收取材料成本费用。

退回

质保期内的产品可退回维修或换新, 退回前请先与我司销售人员联系确认退货原因后再退回。

停产

我们承诺长期生产此网站销售的所有产品,若IC或面板停产,将尽量使用兼容物料替换。

没有了 返回 下一个

TFT-H050A31HDIFL5N30 | 5.0寸工业TFT LCD 液晶显示屏720x1280 MIPI DSI 接口

这款 5.0 寸 TFT LCD 显示屏是一款高性能工业级 LCD 模块，旨在提供卓越的视觉清晰度和强大的机械稳定性。专为工业控制应用而设计，这款 5.0 寸 TFT LCD 显示屏采用优质金属框架，显著增强了结构完整性，确保在振动频繁且严苛的工厂环境中可靠运行。与标准塑料框架面板不同，加固的金属外壳具有更强的抗物理应力能力，使这款 5.0 寸 TFT LCD 显示屏成为耐用型人机界面 (HMI) 设备和嵌入式系统的理想之选，尤其适用于对长期可靠性要求极高的应用。

这款 5.0 寸 TFT LCD 显示屏拥有 720x1280 像素的清晰分辨率和 IPS 广视角面板，无论从哪个角度观看，都能呈现鲜艳的色彩和一致的图像质量，从而为操作人员提供清晰的数据可视化效果。该显示屏采用 4 通道 MIPI DSI 接口和 30 针 FPC 连接器，确保高速数据传输并与现代应用处理器无缝集成。这款 5.0 寸 TFT LCD 显示屏亮度高达 500 cd/m²，即使在光线充足的工业环境中也能清晰易读。其坚固的电气设计包含 8KV 静电放电 (ESD) 保护，有效屏蔽模块免受静电干扰——这是工业自动化中常见的难题。

这款 5.0 寸 TFT LCD 显示屏可在 -20℃ 至 +70℃ 的宽温度范围内可靠运行，仅需 3.3V 电源供电，具有出色的热稳定性和低功耗。凭借其坚固的金属框架、工业级元件以及 MIPI 接口兼容性，这款 5.0 寸 TFT LCD 显示屏是工厂控制面板、医疗监护设备和智能仪器的理想之选。无论您是升级现有设备还是开发新的 HMI 产品，这款 5.0 寸 TFT LCD 显示屏都能提供关键任务应用所需的机械耐久性、光学性能和电气稳定性。其紧凑的 5.0 寸外形尺寸和垂直 720x1280 方向进一步优化了面板设计中的空间利用率，使其成为寻求长寿命显示解决方案的工程师的多功能可靠选择。

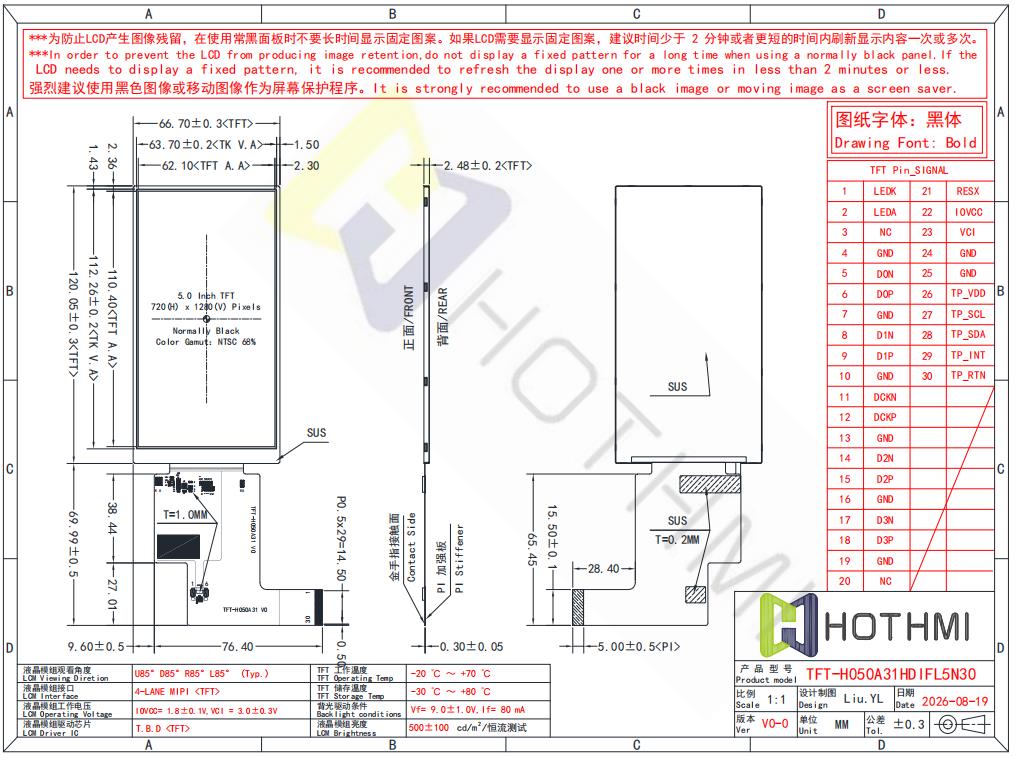

5.0寸工业TFT LCD 液晶显示屏规格书

Specification-of the-5.0-inch-TFT-LCD-Display-With-720x1280-MIPI-DSI-Interface.jpg

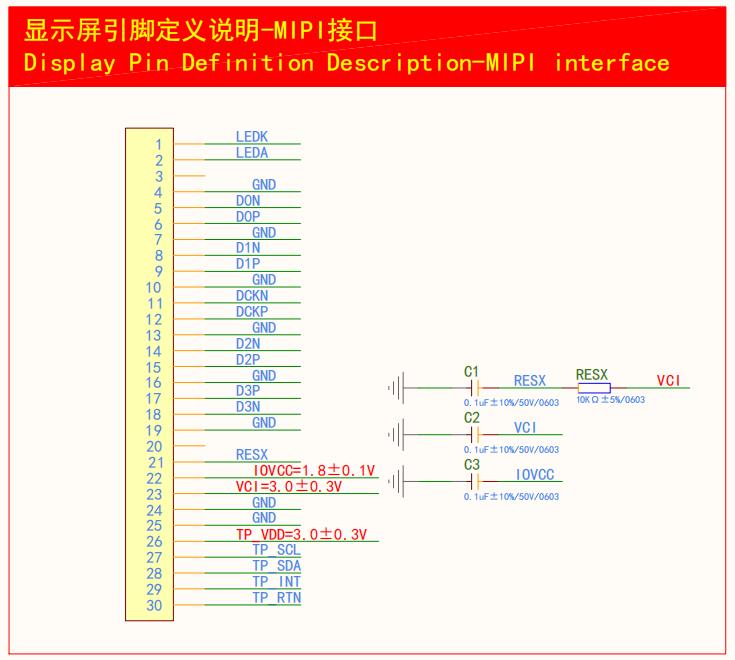

5.0寸工业TFT LCD 液晶显屏引脚定义：

引脚编号	标号	详细描述
1	LEDK	LED阴极
2	LEDA	LED阳极
3	NC	不连接
4	GND	电源地
5	D0N	高速差分数据通道0的负输入/输出引脚
6	D0P	高速差分数据通道0的正输入/输出引脚
7	GND	电源地
8	D1N	高速差分数据通道1的负输入引脚
9	D1P	高速差分数据通道1的正输入引脚
10	GND	电源地
11	DCKP	高速差分时钟正性输入引脚
12	DCKN	高速差分时钟负性输入引脚
13	GND	电源地
14	D2N	高速差分数据通道2的负输入引脚
15	D2P	高速差分数据通道2的正输入引脚
16	GND	电源地
17	D3N	高速差分数据通道3的负输入引脚
18	D3P	高速差分数据通道3的正输入引脚
19	GND	电源地
20	NC	不连接
21	RESX	重置复位引脚
22	IOVCC	IO电源
23	VCI	电源
24~25	GND	电源地
26	TP_VDD	电容触摸电源电压
27	TP_SCL	电容触摸I2C时钟信号，电平电压：TP_VDD
28	TP_SDA	电容触摸I2C数据信号，电平电压：TP_VDD
29	TP_INT	电容触摸中断信号，电平电压：TP_VDD
30	TP_RTN	电容触摸复位引脚，电平电压：TP_VDD

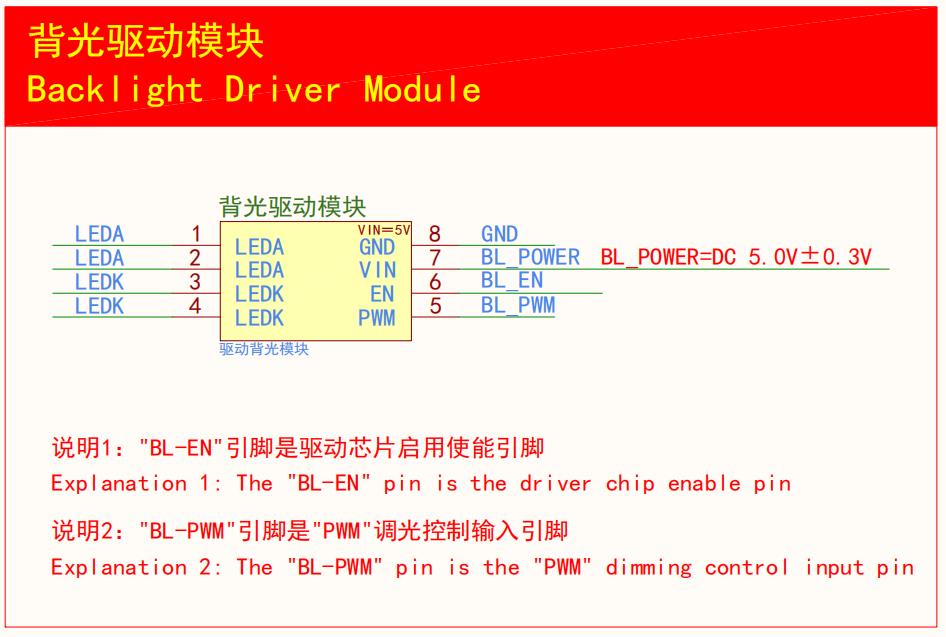

背光驱动条件

项目	标号	条件	最小值	典型值	最大值	单位
工作电压（正向电压）	VF	恒流	-1.0	9.0	典型值+1.0	V
工作电流（正向电流）	IF	-	-	80	-	mA
亮度（带LCD）	Lv	不带触摸	典型值-100	500	典型值+100	cd/m²
		带触摸	典型值-100	500	典型值+100	cd/m²
		带触摸一体黑	典型值-100	500	典型值+100	cd/m²
LED寿命	Hr	Ta=25±3 °C	20,000	30,000	-	小时

产品规格书 - 液晶模块,控制器,连接器↓

文件名称	更新日期	大小
TFT-H050A31HDIFL5N30	2026-08-21	2.44MB

定制排线/FPC：根据您的需求，调整电缆的长度、位置和引脚排列，或者添加其他连接器。获得经过精确设计的电缆解决方案，使您的连接更加精简且安全。

触摸屏附加组件：通过电容式或电阻式触摸屏技术提升您的用户体验。我们可以调整触摸屏的玻璃厚度或形状，以确保完美适配您的设计。

界面定制：从多种界面选项中选择，或者与我们的专家交流，选择最适合您项目的界面选项。我们可以将 HI、USB、SPI、VGA 等接口整合到您的显示器中，以实现您的设计目标。

盖板玻璃：为您的显示器配备定制切割的盖板玻璃，以提高耐久性。可以选择各种厚度的盖板玻璃，并进行光学粘合，以防止湿气和碎屑。可选择性进行表面处理：AF(抗指纹油）/AG（防眩光）/AR（抗反射）。

参数	参数描述
TFT 系列	TFT-H050A31HDIFL5N30
对角线尺寸	5.0寸
分辨率	720x1280
外形尺寸	66.70x120.05x2.48(mm)
有效区域 (AA)	62.10x110.4 (mm)
LCD 类型	5.0寸TFT液晶显示屏
显示视角	IPS全视角
长宽比	9:16
背光类型	LED 白色
TFT 驱动 IC	——
亮度	500nits
工作温度	-20~70℃
存储温度	-30~80℃
