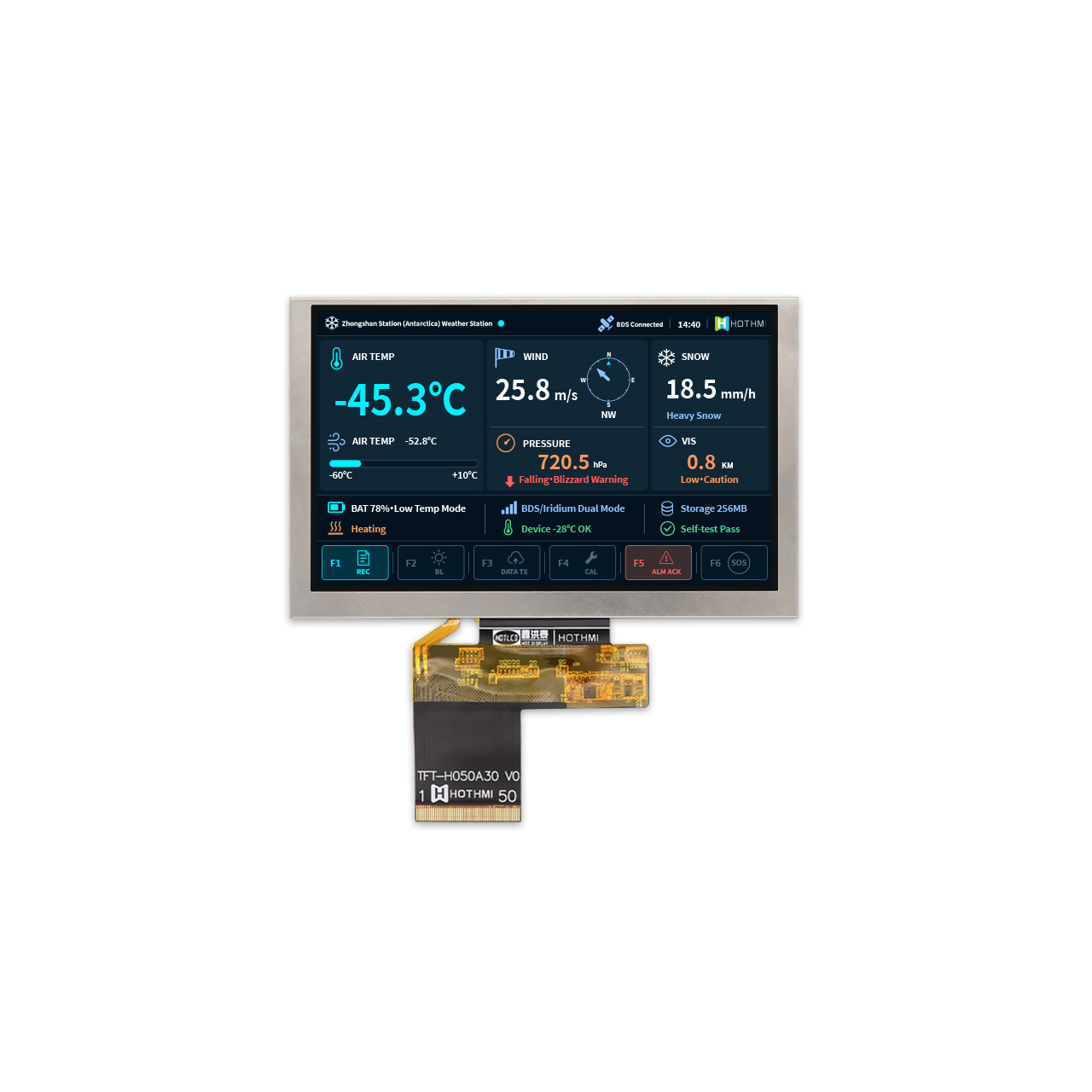

5.0寸超高亮度显示屏800x480 TFT LCD，适用于户外仪器
这款5.0英寸超高亮度显示屏是一款高性能TFT LCD模组，专为户外仪器及工业控制等严苛应用环境而设计——在这些环境下，普通显示屏往往无法满足使用需求。凭借3000cd/m²的超高亮度，该显示屏即使在阳光直射下也能呈现清晰、生动的画面，是户外测量仪器、野外作业设备及工业控制面板的理想之选。该显示屏采用5.0英寸屏幕，具备800x480（WVGA）分辨率，能够呈现清晰的文字、图形及细节丰富的图像，广泛适用于各类仪器界面、数据监测及控制系统。得益于上85°/下85°/右85°/左85°的全方位视角，该显示屏在不同观察角度下均能保持一致的色彩与对比度，确保操作人员无论从上方、下方、左侧还是右侧观看，都能清晰读取屏幕内容——这对于工业控制环境而言是一项至关重要的优势。这款5.0英寸超高亮度显示屏专为严苛工况而设计，具备8kV静电放电（ESD）防护功能，可在设备运行及搬运过程中有效保护模组免受静电损害。其工作温度范围宽达-30°C至85°C，无论是在严寒的户外仪器中，还是在高温环境下的工业控制柜内，均能保持性能稳定。该显示屏配备50引脚FPC连接器和RGB接口，采用3.3V供电，可轻松集成至现有设计方案中，从而简化开发流程并缩短产品上市周期。如果您需要一款能够在明亮、恶劣或高要求环境下表现卓越的显示屏，那么这款5.0英寸超高亮度显示屏将是户外仪器及工业控制应用的可靠之选。

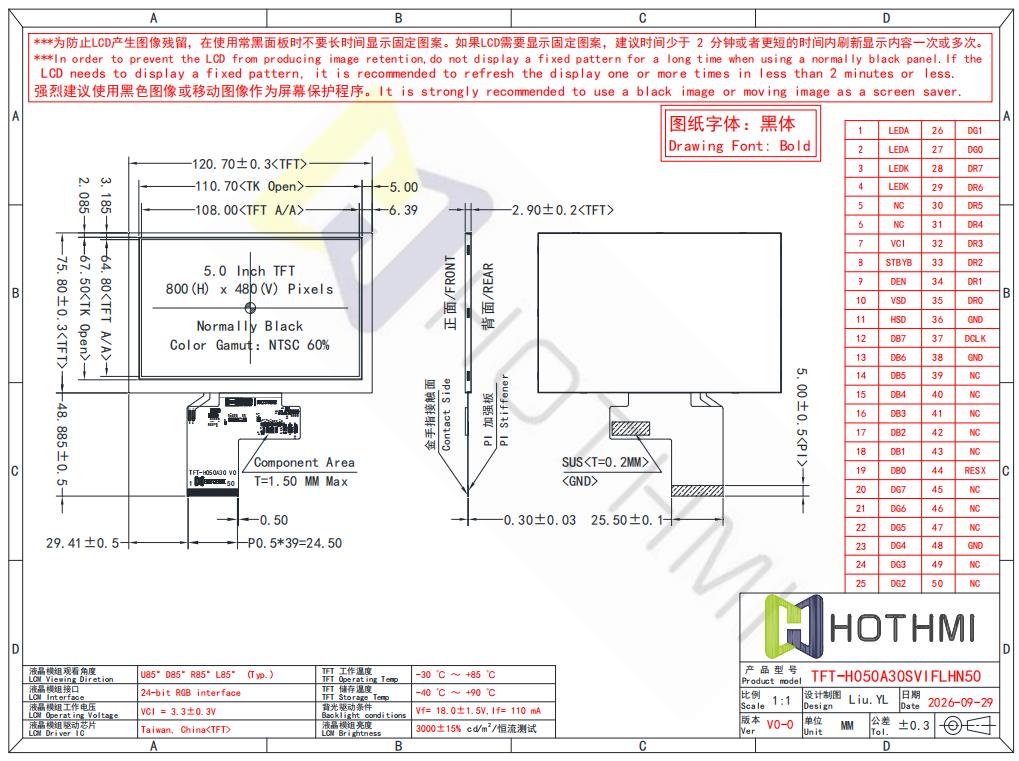

5.0寸超高亮度显示屏800x480 TFT LCD规格书
超高亮度显示屏有哪些优势？
在现代工业和户外应用中，超高亮度显示屏的重要性日益凸显，而5.0英寸超高亮度显示屏正是该技术的一个典型代表。那么，5.0英寸超高亮度显示屏究竟有何价值？以下是其主要优势：
1. 出色的阳光下可读性
5.0英寸超高亮度显示屏最显著的优势在于，即使在阳光直射下，依然能够保持清晰可见。凭借高达3000cd/m²的亮度，该显示屏有效解决了普通液晶显示屏（LCD）在户外环境下因光线过强而导致的画面发白、难以辨认的问题。对于户外仪器、野外作业设备以及工业控制系统而言，5.0英寸超高亮度显示屏确保了操作人员在全天任何时段都能准确读取数据。
2. 在严苛环境下的可靠性能
5.0英寸超高亮度显示屏通常经过专门设计，能够承受各种严苛的使用条件。该5.0英寸超高亮度显示屏的工作温度范围为-30°C至85°C，并具备8kV静电放电（ESD）防护能力，能够在极寒、酷热以及易产生静电的环境中保持性能稳定。这种可靠性使其非常适合应用于户外及工业领域——在这些场景中，设备故障是绝对不可接受的。
3. 宽视角
该5.0英寸超高亮度显示屏拥有全方位视角（上85°/下85°/右85°/左85°），确保从几乎任何角度观看时，色彩和对比度都能保持一致。无论显示屏是垂直、水平还是倾斜安装，用户都能清晰地看清屏幕内容；对于工业控制面板及多操作员协同工作的环境而言，这一特性至关重要。
4. 清晰细腻的画质
该5.0英寸超高亮度显示屏具备800x480的WVGA分辨率，能够呈现清晰的文字和图像。这种分辨率非常适合仪器界面、数据监控及各类控制应用，使显示屏能够以清晰、有序的方式呈现复杂信息。
5. 易于系统集成
该5.0英寸超高亮度显示屏通常配备RGB等标准接口，采用50引脚FPC连接器，并支持3.3V供电电压。这些特性使其能够轻松集成到现有设计中，从而缩短开发周期，加快产品上市速度。
6. 提升用户安全与效率
由于该5.0英寸超高亮度显示屏在强光下依然清晰可读，操作人员无需遮挡屏幕或移动至较暗处即可查看信息。这不仅提升了操作效率，还增强了安全性，特别适用于户外仪器及各类工业现场控制设备。

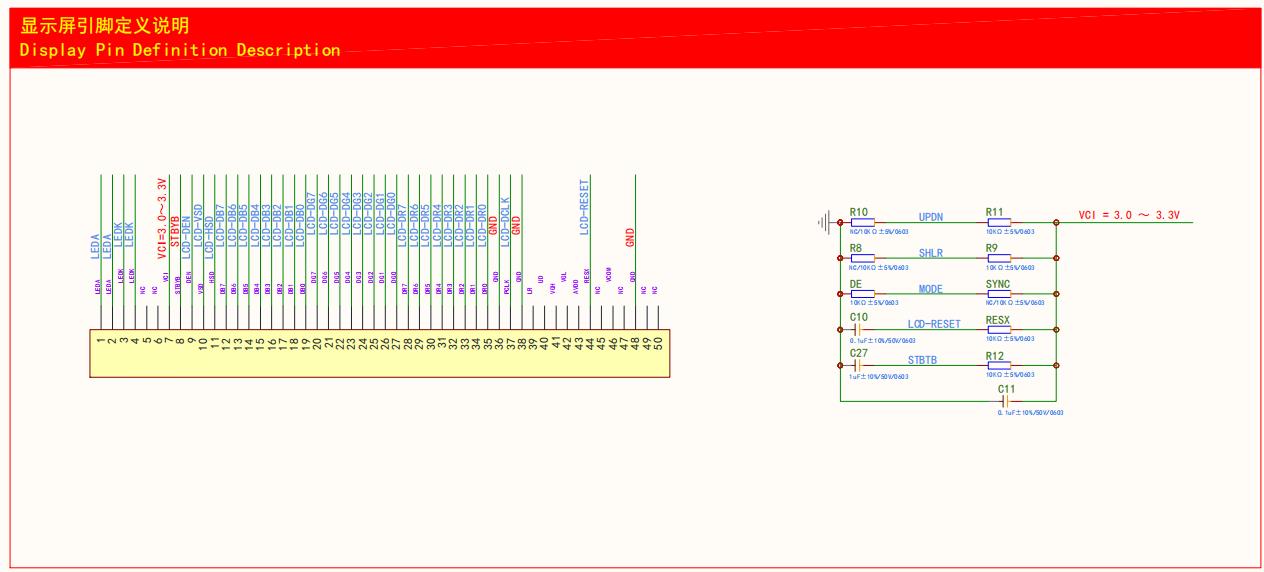

模组引脚说明
引脚编号 | 标号 | 详细描述 |
1～2 | LEDA | LED阳极 |
3～4 | LEDK | LED阴极 |
5～6 | NC | 不连接 |
7 | VCI | 数字电源电压 |
8 | STBYB | 待机模式选择。内置RC电路（10K+1uF）。STBYB=VCI：正常运行；STBYB=GND：待机模式。 |
9 | DEN | DE模式的数据启用信号。如果不使用，请将此引脚连接到GND。 |
10 | VSD | SYNC模式的帧同步信号。如果不使用，请将此引脚连接到GND。 |
11 | HSD | SYNC模式的行同步信号。如果不使用，请将此引脚连接到GND。 |
12～19 | DB[7～0] | 用于 TTL 24/18 位并行 RGB 图像数据输入。如果不使用，请将这些引脚连接到GND。 |
20～27 | DG[7～0] | 用于 TTL 24/18 位并行 RGB 图像数据输入。如果不使用，请将这些引脚连接到GND。 |
28～35 | DR[7～0] | 用于 TTL 24/18 位并行 RGB 图像数据输入。如果不使用，请将这些引脚连接到GND。 |
36 | GND | 电源地 |
37 | PCLK | 输入数据的时钟。 |
38 | GND | 电源地 |
39～43 | NC | 不连接 |
44 | RESX | 全局复位引脚。低电平进入复位状态。内置RC电路（10K+0.1uF）。 |
45～47 | NC | 不连接 |
48 | GND | 电源地 |
49～50 | NC | 不连接 |

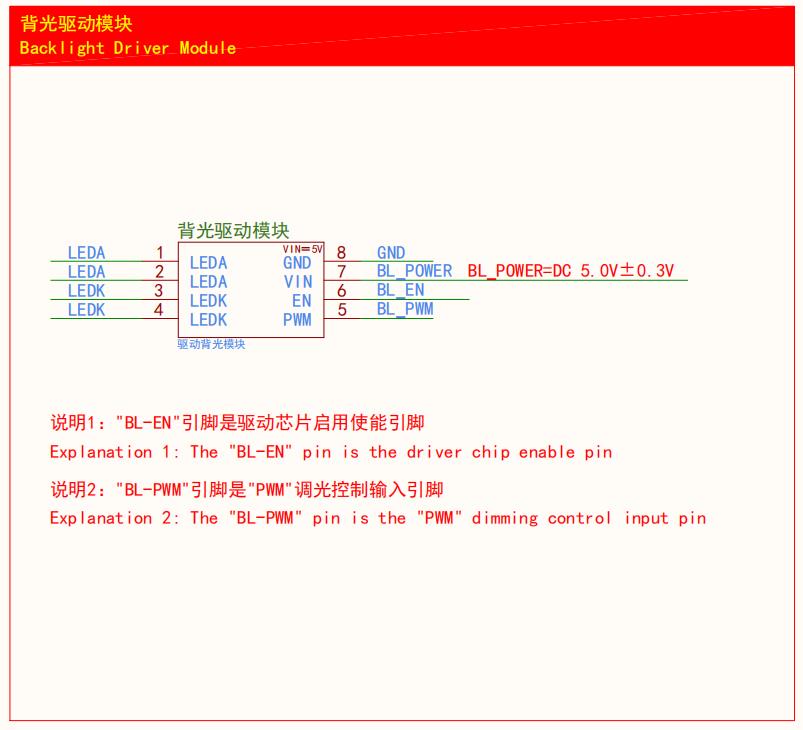

背光工作条件
项目 | 标号 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
工作电压 | VF | 恒流 | 典型值 -1.5 | 18.0 | 典型值 +1.5 | 伏特 |
工作电流 | IF | 恒流 | – | 110 | – | 毫安 |
亮度（带LCD） | Lv | 不带触摸 | 典型值 -15% | 3000 | 典型值 +15 | 坎德拉/平方米 |
带电阻触摸 | – | |||||
带电容触摸 | 3000 | |||||
LED 寿命 | Hr | Ta=25±3 ℃ | 20,000 | 30,000 | – | 小时 |
常见问题解答：5.0英寸超高亮度显示屏——亮度、功耗与使用寿命
问题1：3000cd/m²的亮度究竟有多高？它与普通显示屏有何区别？
答：普通的室内LCD显示屏亮度通常在200–500cd/m²之间，而户外高亮度显示屏通常在800–1000cd/m²左右。这款5.0英寸超高亮度显示屏的亮度高达3000cd/m²——约为普通显示屏的6到10倍。即使在正午的直射阳光下，该显示屏依然清晰可见，不会出现“画面泛白”的现象。
问题2：亮度越高，功耗是否也越高？
答：是的。背光模组是主要的功耗来源。在3000cd/m²的亮度下，这款5.0英寸超高亮度显示屏的功耗会明显高于普通显示屏。如果您的设备采用电池供电，请务必仔细评估续航能力，或采取自动调节亮度、间歇性开启背光等策略。
问题3：在长期高亮度运行的情况下，背光的使用寿命是否足够？
答：这取决于背光LED的规格。使用寿命通常定义为亮度衰减至初始值50%所需的时间（例如30,000至50,000小时）。对于这款5.0英寸超高亮度显示屏而言，高亮度意味着高电流，这会导致更多的热量产生，并加速亮度衰减。建议做好散热措施，并尽量避免让显示屏长时间处于最高亮度状态。
问题4：在高温环境下，亮度会下降吗？
答：是的。高温会降低LED背光的效率，且亮度可能会随温度变化而发生偏移。如果您的应用场景对亮度稳定性有较高要求，建议选择具备温度补偿或恒流驱动功能的 5.0 英寸超高亮度显示方案。
问题 5：如何延长显示屏的使用寿命？
答：降低日常运行亮度，确保良好的散热，避免处于高温高湿环境，防止静电放电，并定期检查连接状况。对于 5.0 英寸超高亮度显示屏而言，道理很简单：亮度是其核心卖点，而散热则是决定其使用寿命的关键。
