TFT-H057A03VGIJDKN50 | 5.7寸TFT液晶显示屏高亮度工业设备和医疗设备显示屏
这款专为工业控制和医疗设备等严苛环境而设计的 5.7 英寸 TFT LCD 显示屏，重新定义了视觉性能标准。它与老款 AT056TN52 V.3 完全兼容，是AT056TN52 V.3的升级版代替版，性能比AT056TN52 V.3更优秀。采用相同的 50 针 FPC 接口和 3.3V 电源，可实现无缝升级。同时，这款显示屏的卓越规格也为同尺寸级别树立了新的标杆。
最显著的改进在于其 5.7 英寸 TFT LCD 显示屏高达 1000 cd/m² 的超高亮度。与标准的 500-600 尼特面板相比，这款屏幕拥有无与伦比的阳光下可视性，确保关键数据在光线充足的手术室或户外现场诊断环境中清晰可见。此外，IPS 全视角技术有效消除了色彩偏移和对比度下降，使多位临床医生或工程师能够从倾斜角度同时观看 5.7 英寸 TFT LCD 显示屏，而不会损失清晰度。
在医疗和工业环境中，可靠性至关重要。这款显示器在接口层提供强大的 8KV 静电放电 (ESD) 保护，有效保护敏感电路免受环境静电冲击。其 -30℃ 至 80℃ 的宽工作温度范围，确保在严寒的冷链环境和通风不良的高温机柜中稳定运行。
这款 5.7 英寸 TFT LCD 显示器采用标准 RGB 接口和 FPC-50 引脚排列，可直接集成到现有设计中，是更优的选择。由于 3.3V 电压轨无需调整驱动程序，升级轻松便捷。这款高性能医用级 5.7 英寸 TFT LCD 显示器是您下一代诊断监视器或坚固耐用型人机界面 (HMI) 的理想之选——清晰度、耐用性和即插即用兼容性至关重要。

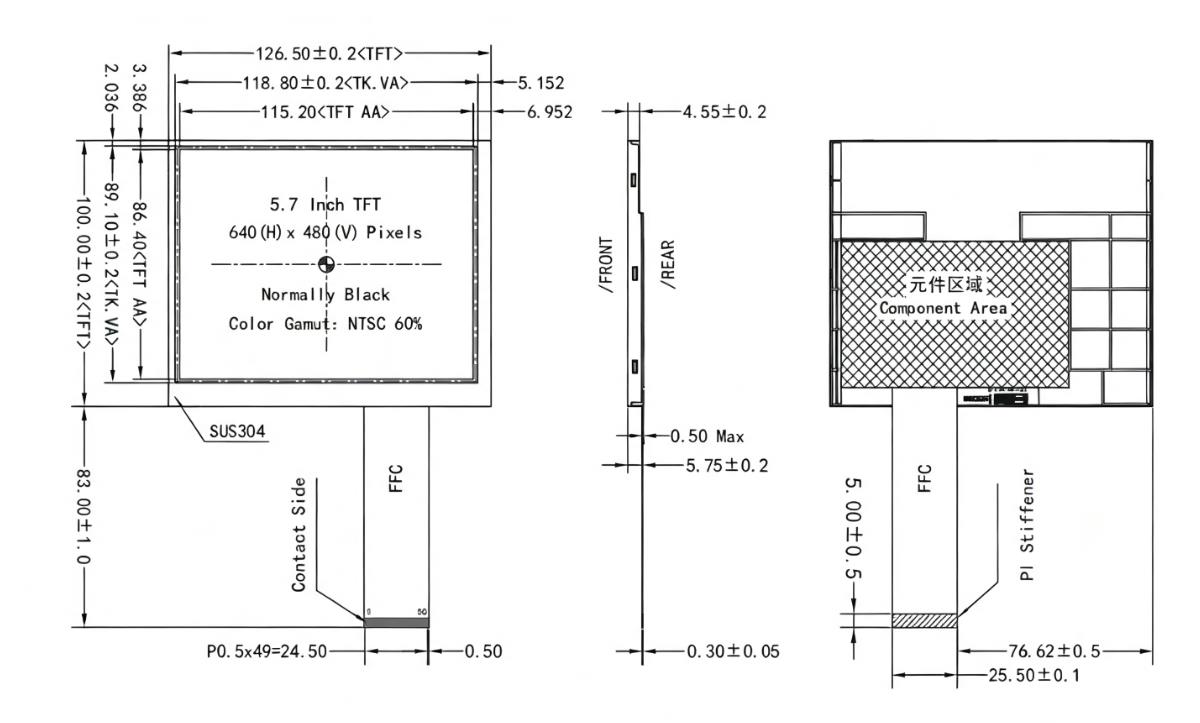

5.7寸TFT液晶显示屏高亮度工业设备和医疗设备显示屏规格书
与群创光电AT056TN52 V.3型号相比，这款5.7英寸TFT液晶显示屏有哪些优势？
这款 5.7 英寸 TFT LCD 显示屏旨在直接升级现有产品，是老旧 AT056TN52 V.3 的理想替代品。它在保持与现有产品完全兼容的 FPC-50 接口和 3.3V 电源的同时，在四个关键维度上实现了显著的性能提升，使其成为医疗设备和工业控制应用的理想之选。
更宽广的可视角度 – IPS 全视角
老旧的 AT056TN52 V.3 可视角度仅为 70/70/50/70 度，偏离中心观看时容易出现色彩失真。相比之下，这款 5.7 英寸 TFT LCD 显示屏采用 IPS 全视角技术，可视角度达到 85/85/85/85 度，确保从几乎任何角度观看都能获得一致的色彩和对比度。多位临床医生或操作人员可以同时观看屏幕，而不会影响图像的准确性。
扩展工作温度范围 – -30℃ 至 80℃
与竞品仅在 -20℃ 至 70℃ 的有限工作温度范围不同，这款 5.7 英寸 TFT LCD 显示屏可承受 -30℃ 至 80℃ 的极端温度。这一扩展的工作温度范围确保了其在严寒的冷链环境和通风不良的高温工业柜中也能可靠运行，从而大幅降低现场故障率。
卓越亮度 – 1000 cd/m² 对比 200 cd/m²
这款 5.7 英寸 TFT LCD 显示屏的亮度高达 1000 cd/m²，是竞品 200 cd/m² 的五倍。即使在户外或光线充足的手术室等阳光直射下，也能清晰显示，而竞品显示屏在这些环境下则会显得昏暗且难以辨认。
增强对比度 – 1200:1 对比 500:1
这款 5.7 英寸 TFT LCD 显示屏的对比度高达 1200:1，是 AT056TN52 V.3 的 500:1 的两倍以上。这带来更深邃的黑色和更明亮的白色，呈现卓越的图像深度和细节——这对精准的医疗诊断和精确的工业人机界面 (HMI) 监控至关重要。
凭借 8KV ESD 静电防护和可靠的 RGB 接口，这款显示屏是现有设计寻求更佳使用寿命和视觉清晰度的理想升级之选。
核心产品应用
这款 5.7 英寸 TFT LCD 显示模块具有阳光下清晰可见的高亮度以及宽广的温度耐受范围，广泛应用于以下领域：
工业自动化和充电站：户外储能柜、AC/DC 电动汽车充电站显示终端以及无人值守工业人机界面 (HMI) 控制面板。在这些严苛的环境下，即使在阳光直射下，这款 5.7 英寸 TFT LCD 显示屏也能确保可靠的实时数据可视化。
汽车和船舶仪表：农业机械仪表盘、智能多功能摩托车液晶仪表以及船舶和游艇的航海导航显示器。这款坚固耐用的 5.7 英寸 TFT LCD 显示屏即使在高振动和极端温度条件下也能提供卓越的清晰度。
公共事业和户外终端：智能包裹柜、户外 ATM 自助服务终端、停车场出入口闸机以及执法部门使用的手持式坚固型终端。
医疗及高端仪器：便携式户外医疗检测设备、油田及地质勘探便携式分析仪、基站测试仪及类似设备。在所有这些应用场景中，这款 5.7 英寸 TFT LCD 显示屏都能提供关键任务应用所需的耐用性和视觉性能。
引脚定义
引脚编号 | 标号 | 详细描述 |
1~2 | LEDA | LED阳极 |
3~4 | LEDK | LED阴极 |
5~6 | NC | 不连接 |
7 | VCI | 数字电源电压 |
8 | STBYB | 待机模式控制引脚。内置RC电路（10K+2.2uF） |
9 | DEN | 数据输入启用 |
10 | VSD | 垂直同步信号 |
11 | HSD | 水平同步信号 |
12~19 | DB[7~0] | 8位数据总线显示蓝色数据 |
20~27 | DG[7~0] | 8位数据总线显示绿色数据 |
28~35 | DR[7~0] | 8位数据总线显示红色数据 |
36 | GND | 电源地 |
37 | PCLK | 输入数据的时钟 |
38 | GND | 电源地 |
39~43 | NC | 不连接 |
44 | RESX | 全局复位引脚，低电平进入复位状态。内置RC电路（10K+0.1uF） |
45~47 | NC | 不连接 |
48 | GND | 电源地 |
49~50 | NC | 不连接 |

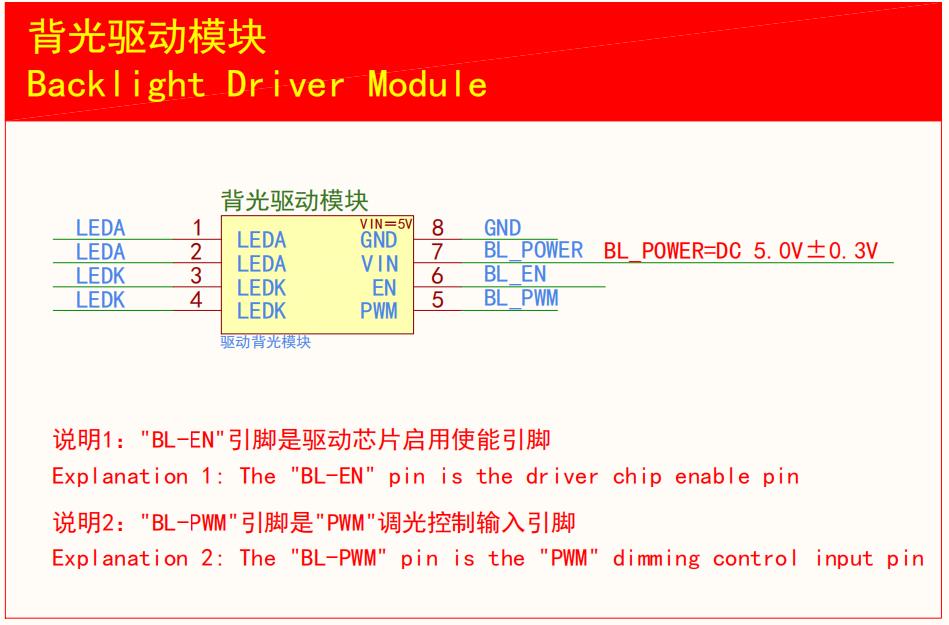

背光驱动工作条件
项目 | 标号 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
工作电压 | VF | 恒流 | Type - 1.5 | 18.0 | Type + 1.5 | V |
工作电流 | IF | 恒流 | - | 80 | - | mA |
亮度（不带触摸） | Lv | - | - | 1000 | - | cd/m² |
亮度（带触摸） | Lv | - | -150 | Type | +150 | cd/m² |
LED寿命 | Hr | Ta=25±3°C | 20,000 | 30,000 | - | 小时 |
