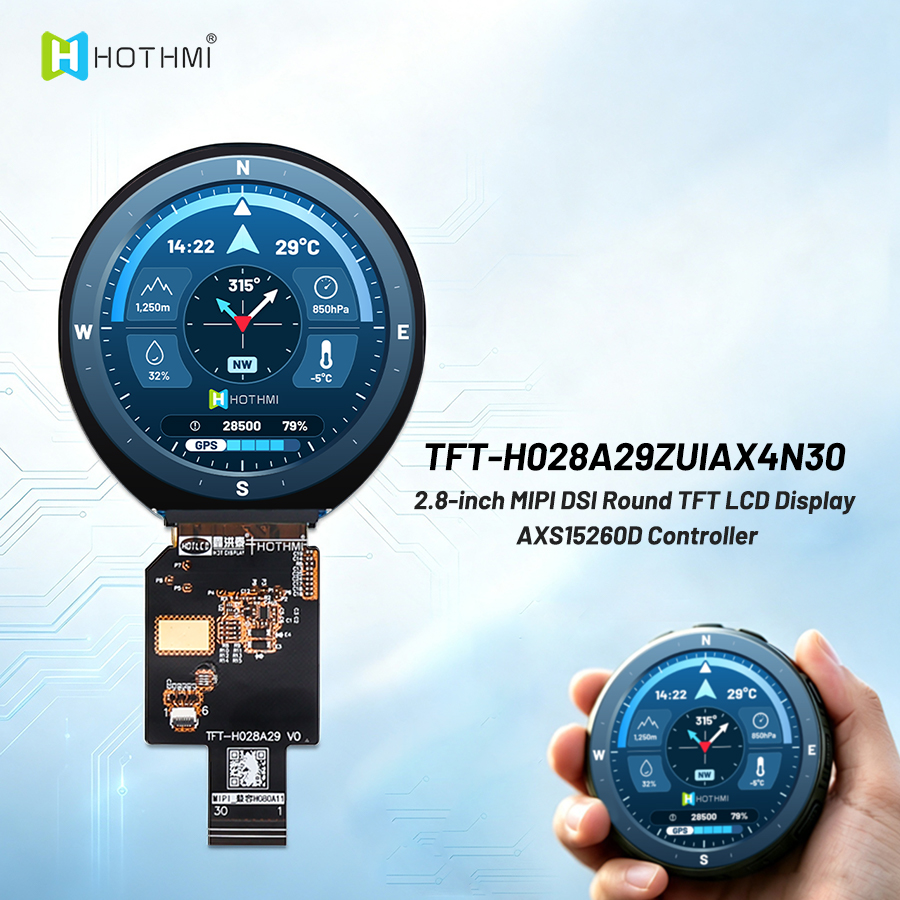

2.8英寸MIPI DSI圆形TFT液晶显示屏（含In-cell触摸）
这款2.8英寸MIPI DSI圆形TFT液晶显示屏是一款专为新一代智能人机交互界面打造的优质圆形显示模组。该2.8英寸MIPI DSI圆形TFT液晶显示屏将1：1方形比例与IPS全视角显示技术相结合，从任意角度都能呈现鲜艳、一致的色彩，是视觉品质与紧凑设计并重的应用场景的理想之选。
这款2.8英寸MIPI DSI圆形TFT液晶显示屏的核心是一块540x540像素的高清分辨率屏幕，确保在2.8英寸的圆形显示区域内呈现清晰细腻的图形和文字。该显示屏集成了先进的AXS15260D驱动芯片，并采用高速MIPI DSI接口，可实现低延迟的数据传输，完美满足现代智能设备对动态UI动画和流畅触控交互的严苛要求。
真正的In-cell触摸集成
这款2.8英寸MIPI DSI圆形TFT液晶显示屏内置In-cell触摸技术，将触摸传感器直接嵌入LCD面板内部。这种集成设计不仅显著减薄了模组整体厚度，还带来了出色的光学清晰度和灵敏的多点触控响应。In-cell方案无需额外的触摸盖板，简化了系统集成并增强了产品耐用性——这对于紧凑型便携设备的设计而言是一个关键优势。

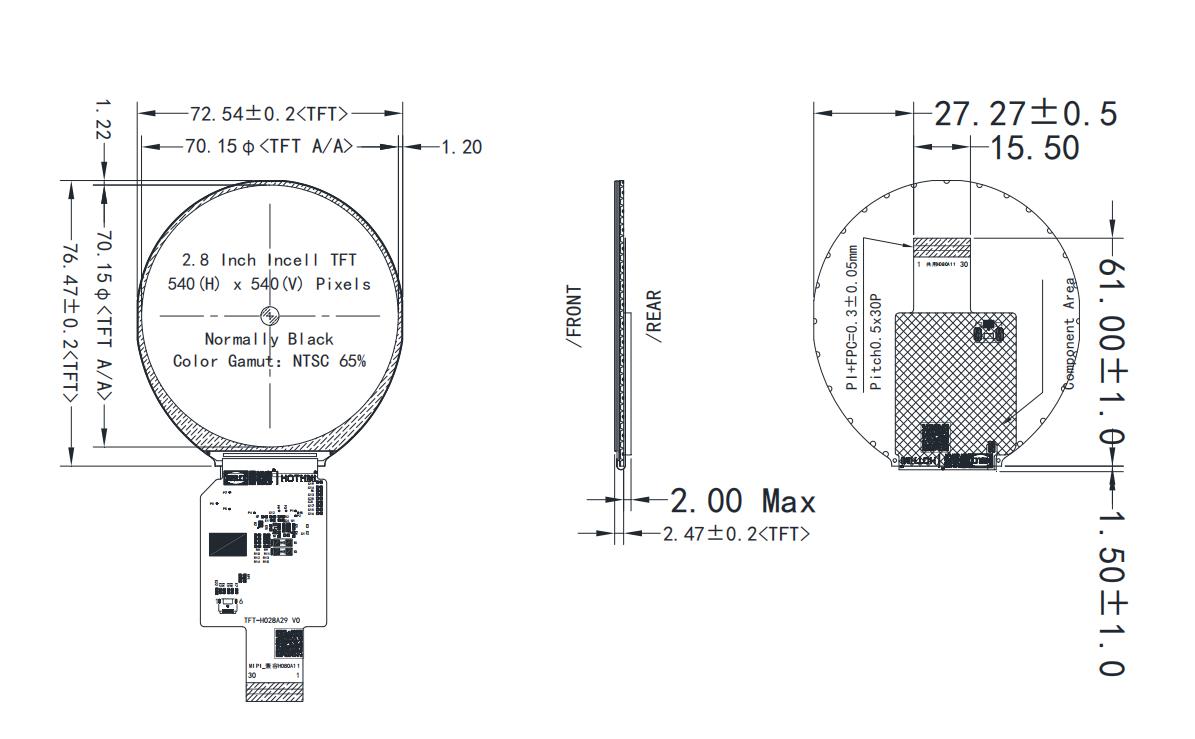

产品规格书
坚固耐用，适配多种应用
该2.8英寸MIPI DSI圆形TFT液晶显示屏经过精心设计，可在-20℃至70℃的宽温范围内稳定运行，确保在室内及半户外环境中性能可靠。内置8KV ESD静电防护，有效增强抗静电干扰能力，降低消费电子和工业场景中的故障风险。FPC-30PIN连接器提供稳固且节省空间的布线方案，使该2.8英寸MIPI DSI圆形TFT液晶显示屏能够轻松集成到各类主控系统中。
智能家居与机器人应用的理想之选
这款2.8英寸MIPI DSI圆形TFT液晶显示屏特别针对智能家电和扫地机器人应用进行了优化。450 cd/m²的亮度确保在典型室内光照条件下具有出色的可读性，而圆形形态与现代控制面板、智能音箱及机器人界面的美学设计完美契合。无论是作为状态指示器、触控中枢还是视觉反馈屏幕，该显示屏都能以其直观的触摸体验和生动的视觉效果，显著提升产品的用户体验。
核心优势
卓越画质： IPS全视角显示 + 540x540高清分辨率，呈现惊艳图像。
流畅触控： In-cell技术带来响应灵敏、视差极小的触控体验。
轻松集成： MIPI DSI接口 + 3.3V供电，简化硬件设计流程。
可靠耐用： 宽工作温度范围 + 8KV ESD防护，确保长期稳定运行。
精准适配： 专为智能家电和扫地机器人优化，同时支持定制化需求。

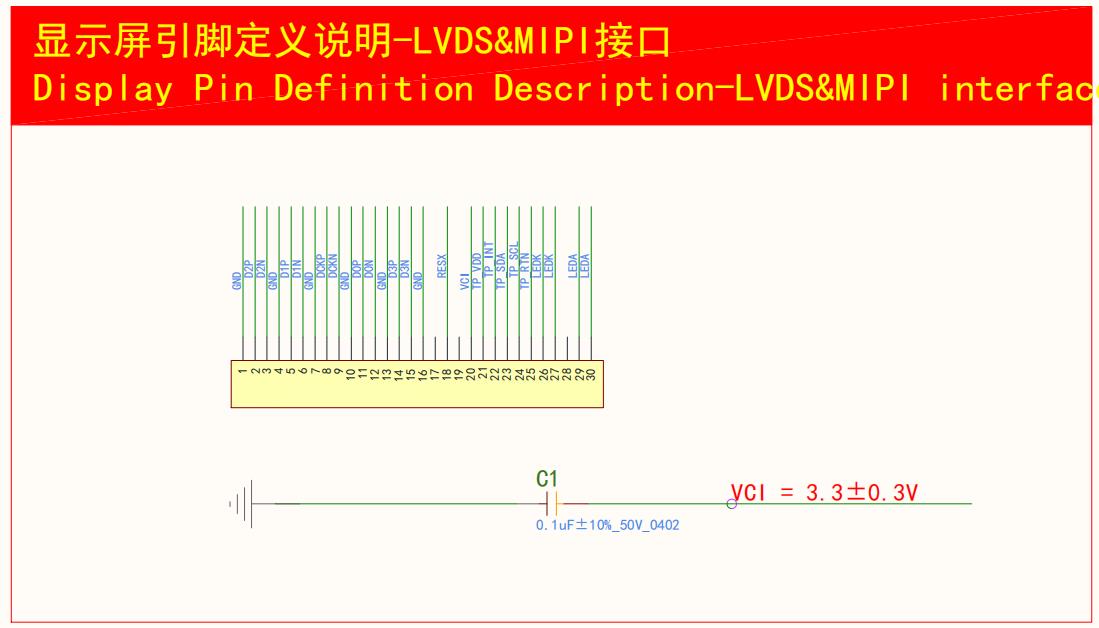

模组引脚说明（Pin 1~30）
| 引脚编号 | 标号 | 详细描述 |
|---|---|---|
| 1 | GND | 电源地 |
| 2 | D2P | MIPI数据通道2正端输入引脚 |
| 3 | D2N | MIPI数据通道2负端输入引脚 |
| 4 | GND | 电源地 |
| 5 | D1P | MIPI数据通道1正端输入引脚 |
| 6 | D1N | MIPI数据通道1负端输入引脚 |
| 7 | GND | 电源地 |
| 8 | DCKP | MIPI时钟线正端输入引脚 |
| 9 | DCKN | MIPI时钟线负端输入引脚 |
| 10 | GND | 电源地 |
| 11 | D0P | MIPI数据通道0正端输入引脚 |
| 12 | D0N | MIPI数据通道0负端输入引脚 |
| 13 | GND | 电源地 |
| 14 | D3P | MIPI数据通道3正端输入引脚 |
| 15 | D3N | MIPI数据通道3负端输入引脚 |
| 16 | GND | 电源地 |
| 17 | NC | 不连接 |
| 18 | RESX | 全局复位引脚，低电平进入复位状态 |
| 19 | NC | 不连接 |
| 20 | VCI | 电源 |
| 21 | TP_VDD | TP模拟电源 |
| 22 | TP_INT | TP中断信号 |
| 23 | TP_SDA | TP IIC数据信号 |
| 24 | TP_SCL | TP IIC时钟信号 |
| 25 | TP_RST | TP复位信号，低电平有效 |
| 26~27 | LEDX | LED阴极 |
| 28 | NC | 不连接 |
| 29~30 | LEDA | LED阳极 |

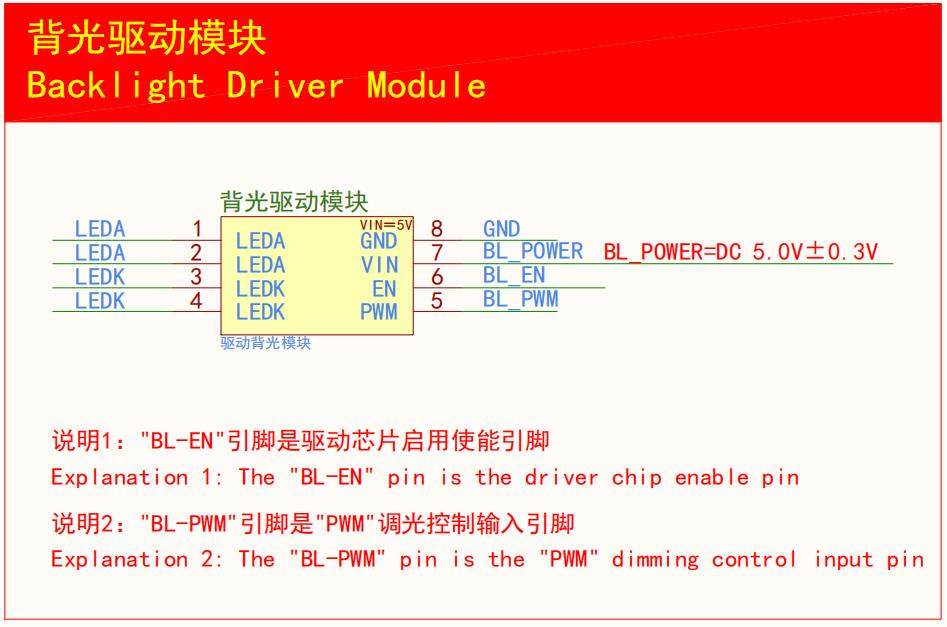

背光工作条件（LED Backlight Specification）
项目 | 标号 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
工作电压（Forward voltage） | VF | 恒流 | Type - 0.3 | 3.0 | Type + 0.3 | V |
工作电流（Forward current） | IF | — | — | 120 | — | mA |
亮度（带LCD） | Lv | 不带触摸（Without TP） | Type - 100 | 450 | Type + 100 | cd/m² |
| 亮度（带LCD） Luminance (With LCD) | 带触摸（With TP） | 400 | ||||
LED寿命（LED life time） | — | Ta = 25±3℃ | 20,000 | 30,000 | — | Hour |
