产品概述
这款 2.0 英寸智能 TFT LCD 显示模块是一款专为严苛控制应用而设计的工业级显示解决方案。该模块结合了清晰的 240x320 分辨率与 IPS 全视角面板，无论从哪个角度观看，都能呈现清晰、一致的视觉效果。无论您是设计工业人机界面（HMI）设备、仪器仪表还是嵌入式控制系统，该模块都能提供专业应用所需的可靠性与高性能。其紧凑的 2.0 英寸外形便于集成到空间受限的设备外壳中，而智能 UART 架构则无需在主控 MCU 上配置复杂的图形控制器或帧缓冲内存。这意味着开发周期更短、BOM（物料清单）成本更低，并能加速从原型设计到批量生产的进程。
工业级耐用性
该 2.0 英寸智能 TFT LCD 显示模块专为工业控制环境打造，可在 -30℃ 至 80℃ 的宽温范围内稳定运行。与在极端冷热条件下容易失效的商业级显示器不同，该模块在冷藏仓库、户外机柜及高温工厂车间等各种环境下均能保持性能稳定。此外，该模块具备 8KV 静电放电（ESD）保护功能，可保护敏感元件免受突发电压浪涌的损害——这对于静电威胁普遍存在的工厂车间、电力设备及户外安装环境而言至关重要。该模块采用 3.3V 电源供电，可轻松集成到标准的低功耗嵌入式设计中，并兼容大多数常见的 3.3V MCU 平台。每一台设备均针对长期可靠性进行了精心设计，采用坚固的连接器和加固型 PCB 结构，能够承受振动、潮湿环境以及全天候（24/7）的连续运行。
显示性能
这款 2.0 英寸智能 TFT LCD 显示模块由可靠的 ST7789V 驱动芯片驱动，确保了性能的稳定性以及与主流开发平台的广泛兼容性。ST7789V 是一款技术成熟、资料详尽的控制器，并得到 Arduino、STM32 和 Raspberry Pi 等平台库的广泛支持，从而显著降低了软件开发的工作量。其 240x320 的分辨率可呈现清晰的文本和生动的图形，非常适合显示菜单、传感器读数、状态指示器以及简单的图形界面。 IPS全视角技术确保了无论从正面、侧面还是上方观看，色彩与对比度都能保持一致，从而消除了TN面板常见的色彩反转和画面发白问题。该显示屏亮度高达400 cd/m²，即使在明亮的室内环境或有遮挡的户外安装场景等光照条件严苛的情况下，依然清晰易读。色彩呈现丰富且精准，确保您的UI元素既清晰可辨又美观悦目。
简便的UART集成
与传统的并行接口显示屏不同，这款2.0英寸智能TFT LCD显示模块采用UART串行接口进行通信，极大地简化了布线并缩短了开发时间。UART接口仅需少量引脚（TX、RX、GND、VCC），从而释放了主控器上宝贵的GPIO资源。工程师只需极少的代码量即可发送指令和显示数据，通常利用涵盖文本、图形及图像显示的简单指令集即可完成操作。这使得该2.0英寸智能TFT LCD显示模块成为快速原型设计与大规模量产的理想选择。由于模块在内部处理所有图形渲染，主控MCU无需管理帧缓冲区或进行高速数据传输，即使是低成本微控制器也能驱动复杂的图形界面。其结果是开发周期缩短、系统成本降低，且用户体验响应更迅速。
应用领域
工业控制面板与HMI系统、仪器仪表与测量设备、嵌入式监控设备、工厂自动化终端、便携式测试工具、医疗与实验室设备、智能家居与楼宇控制界面。

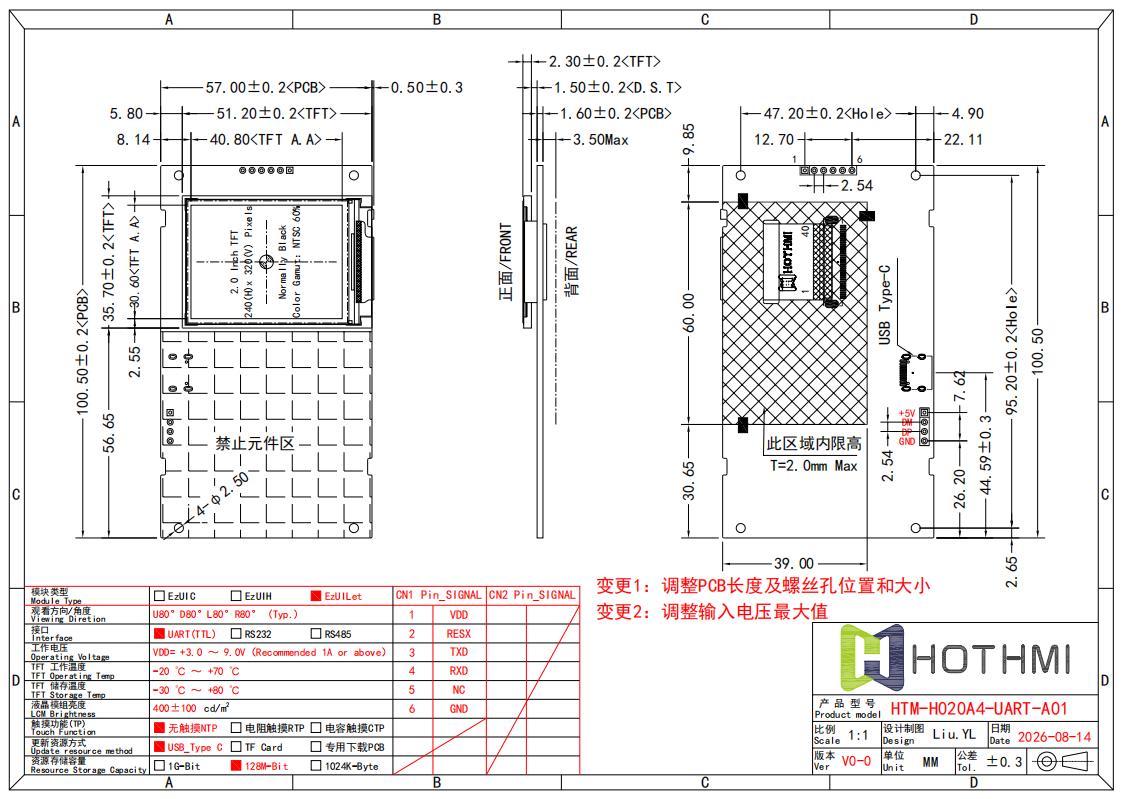

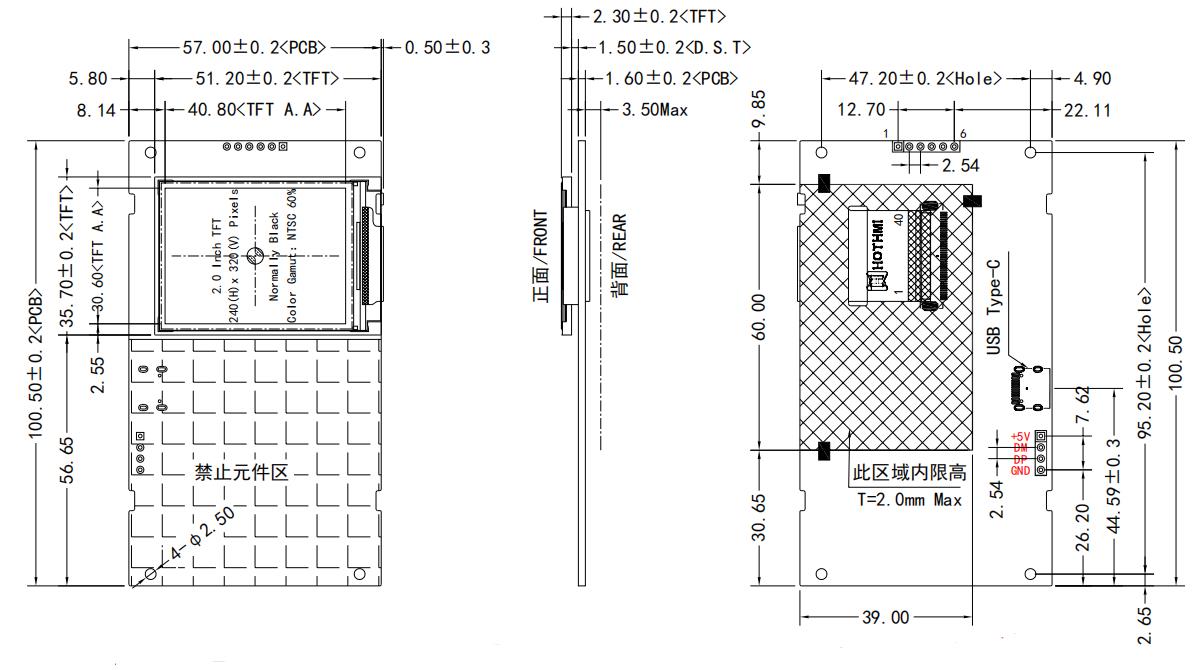

规格书
2.0英寸智能TFT LCD显示模块的功能特性
2.0英寸智能TFT LCD显示模块是一款功能丰富的工业级显示解决方案，旨在简化嵌入式UI开发。该模块提供了一套完善的硬件接口和软件控制功能，使其适用于广泛的工业及嵌入式应用场景。
通信与编程
该模块采用UART串行接口（TTL电平）进行通信，支持9600至115200 bps的波特率范围，且波特率可直接在资源文件中进行配置。这种灵活的波特率设置确保了与几乎所有主控MCU的兼容性。此外，模块配备了用于资源文件烧录的USB接口，支持在线同步调试及“小资源模式”，从而极大地简化了开发流程与固件更新操作。
存储与内存
标准版2.0英寸智能TFT LCD显示模块内置了128MB的资源存储空间和8KB的动态RAM区域，为字体、图像及UI资源提供了充足的存储空间。该模块还内置了6x10、8x16、10x20及16x32点阵的ASCII西文字体，无需外部字体文件即可实现清晰的文本显示。
图形与字体支持
该模块支持多种基本绘图指令，包括点、线、矩形、圆形、字符串显示及位图显示。其资源存储功能支持GBK2312二级中文字库、BIG5字库、BMP位图以及ASCII西文字库，赋予开发者构建多语言及图形化界面的高度灵活性。
UI控件与组件
2.0英寸智能TFT LCD显示模块提供了一系列可配置的UI控件。它支持区域按钮和位图按钮控件，两者均具备多种属性配置选项及可自定义的消息响应机制。此外，该模块还支持数值控件（涵盖整数与浮点数，具备多种属性配置及数值输入功能）以及字符串控件（支持中英文，具备多种属性配置）。其他控件包括弹出式下拉选择框、支持在同一 ID 下显示多达四条波形曲线的波形控件、进度条控件以及位图动画控件，且所有控件均支持可配置的消息响应。这些特性使这款 2.0 英寸智能 TFT LCD 显示模块成为构建交互式、专业级用户界面的理想选择。
