  • 产品描述
  • 定制服务
  • 属性

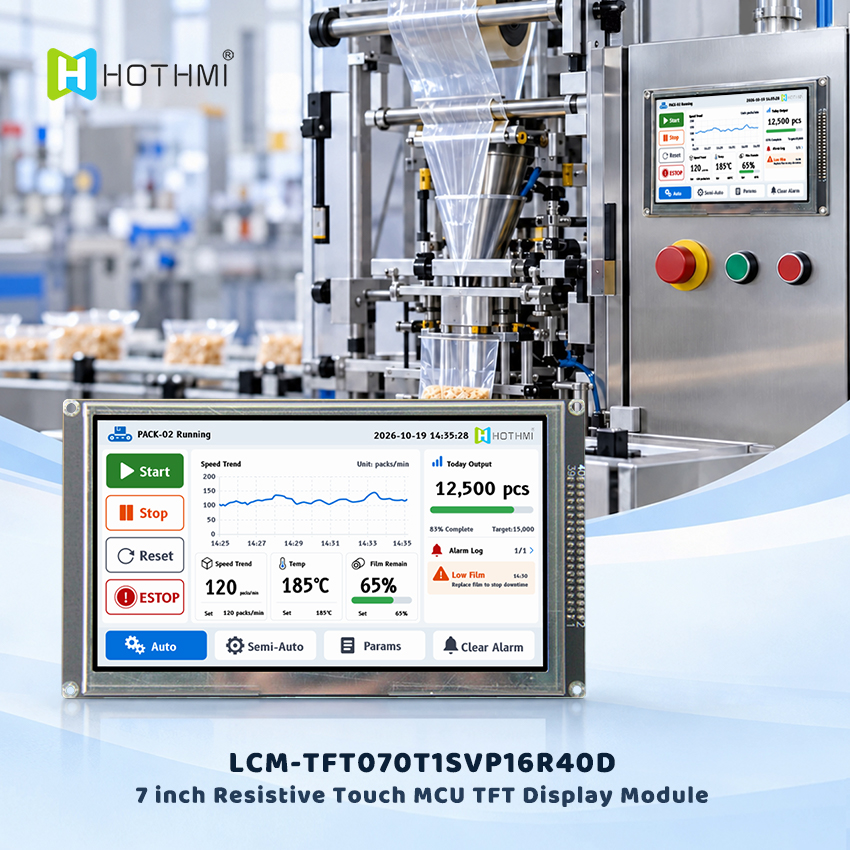

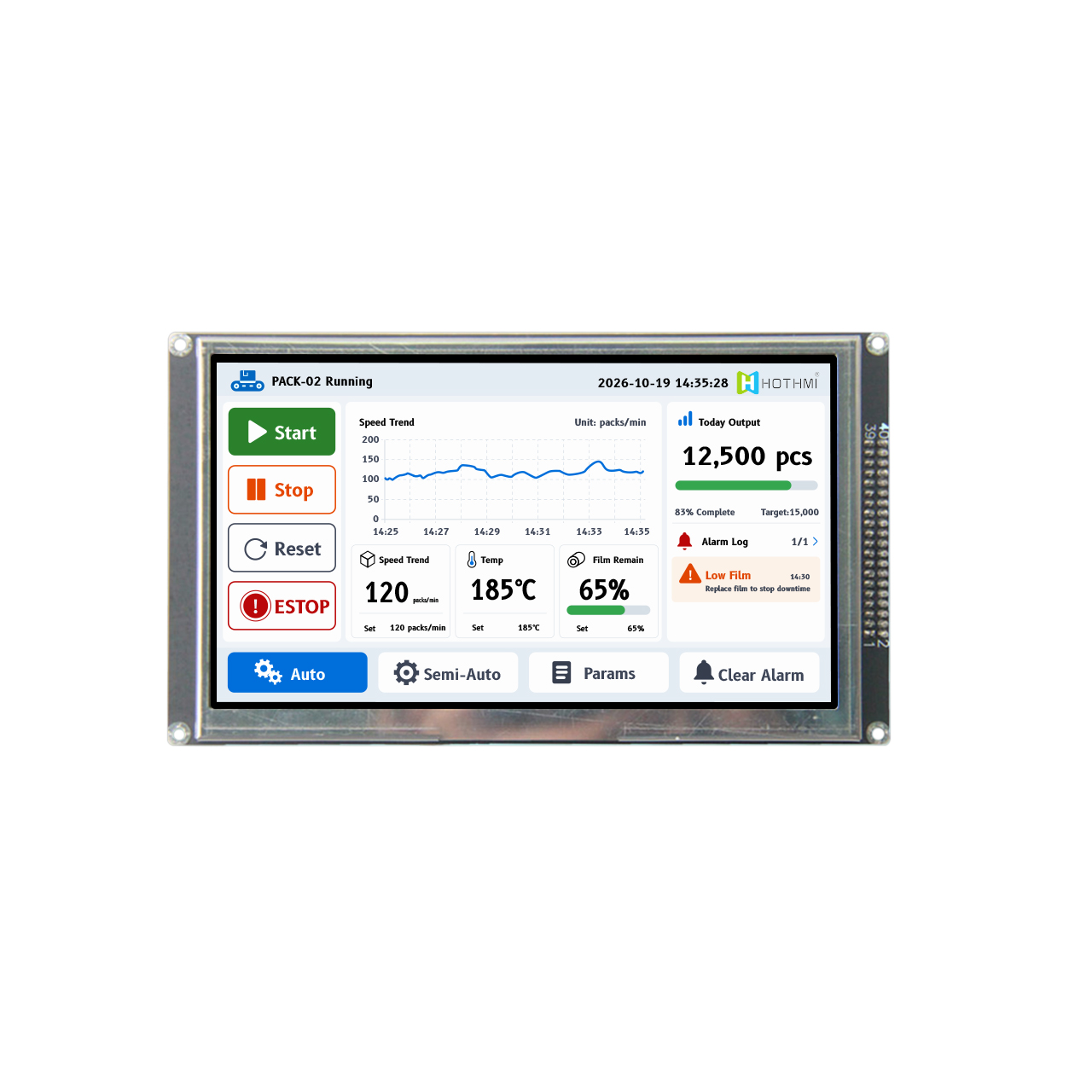

  • LCM-TFT070T1SVP16R40D | 7寸电阻式触摸显示模块 800x480 MCU TFT LCD

    HOTDISPLAY 的 7 英寸电阻式触摸显示模块是一款集成化显示模块，专为工业控制、人机界面 (HMI)、医疗设备、工业仪器及嵌入式系统而设计。该模块配备 7.0 英寸 800×480 分辨率的 TFT LCD，并集成了 SSD1963 显示控制器和 XPT2046 电阻式触摸控制器。此外，模块还内置了背光升压电路，实现了显示、触摸及背光驱动功能的高度集成。


    该 7 英寸电阻式触摸显示模块支持 8 位/16 位 8080 并行接口，能够适配多种 MCU 平台。SSD1963 控制器集成了显示控制与显示数据处理功能，有效减轻了主 MCU 在 LCD 刷新及显示数据处理方面的负载。该模块还支持显示区域的部分垂直滚动，并允许根据系统需求配置列与页的顺序、RGB 排列方式以及显示色彩深度，从而为工业人机界面 (HMI) 和嵌入式图形界面提供了更高的灵活性。


    在触摸操作方面，该模块采用电阻式触摸方案，并集成了 XPT2046 控制器。电阻式触摸结构非常适合工业设备、医疗仪器以及需要佩戴手套进行操作的应用场景。背光亮度可通过 PWM（脉冲宽度调制）进行调节，使工程师能够根据实际应用环境调整显示亮度，同时优化系统的功耗表现。


    7寸电阻式触摸显示模块的规格书

    Specification for 7-inch Resistive Touch Display Module.jpg


  • 定制排线/FPC：根据您的需求，调整电缆的长度、位置和引脚排列，或者添加其他连接器。获得经过精确设计的电缆解决方案，使您的连接更加精简且安全。

    触摸屏附加组件：通过电容式或电阻式触摸屏技术提升您的用户体验。我们可以调整触摸屏的玻璃厚度或形状，以确保完美适配您的设计。

    界面定制：从多种界面选项中选择，或者与我们的专家交流，选择最适合您项目的界面选项。我们可以将 HI、USB、SPI、VGA 等接口整合到您的显示器中，以实现您的设计目标。

    盖板玻璃：为您的显示器配备定制切割的盖板玻璃，以提高耐久性。可以选择各种厚度的盖板玻璃，并进行光学粘合，以防止湿气和碎屑。可选择性进行表面处理：AF(抗指纹油）/AG（防眩光）/AR（抗反射）。


  • 参数

    参数描述

    单位

    TFT 系列

    LCM-TFT070T1SVP16R40D


    对角线尺寸

    7.0寸

    Inch

    分辨率

    800x480

    Dot

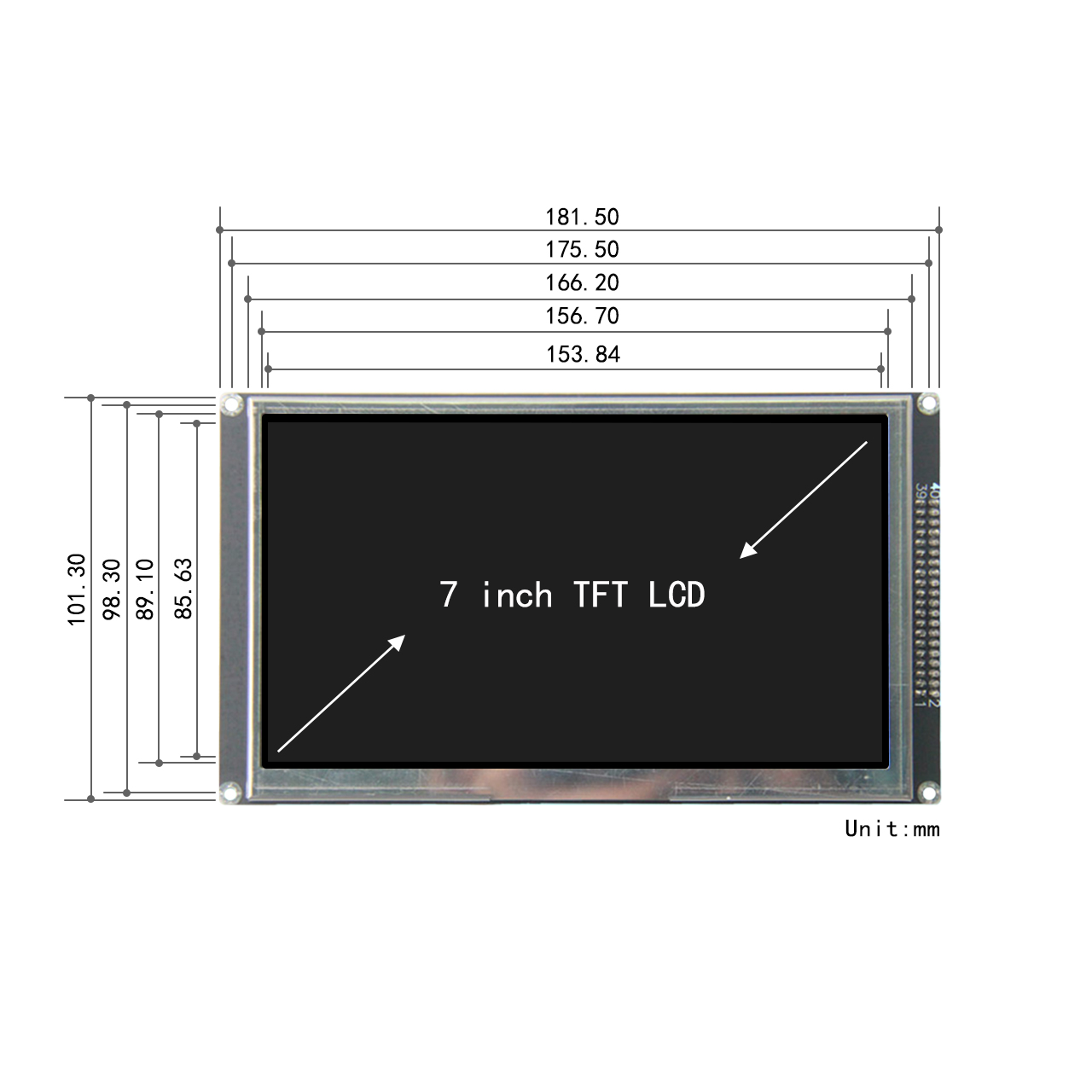

    外形尺寸

    181.5x98.3x10.6(mm)

    mm

    有效区域 (AA)

    153.84x85.63(mm)

    mm

    LCD 类型

    7.0寸TFT串口屏


    显示视角

    IPS全视角


    长宽比

    5:3


    背光类型

    LED 白色


    TFT 驱动 IC

    SSD1963


    亮度

    800nits

    cd/m2

    工作温度

    -20~70℃

    ℃

    存储温度

    -30~80℃

    ℃
