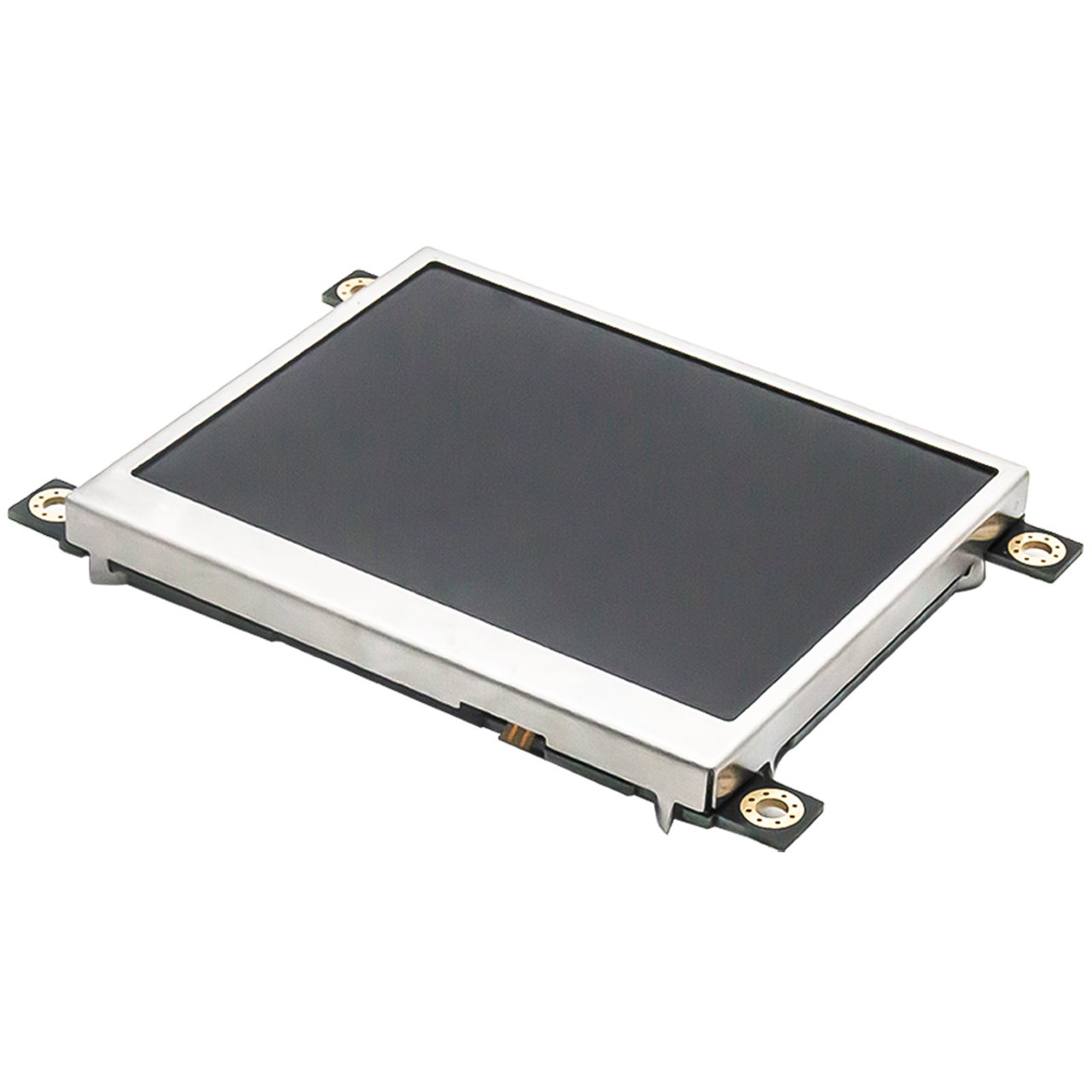

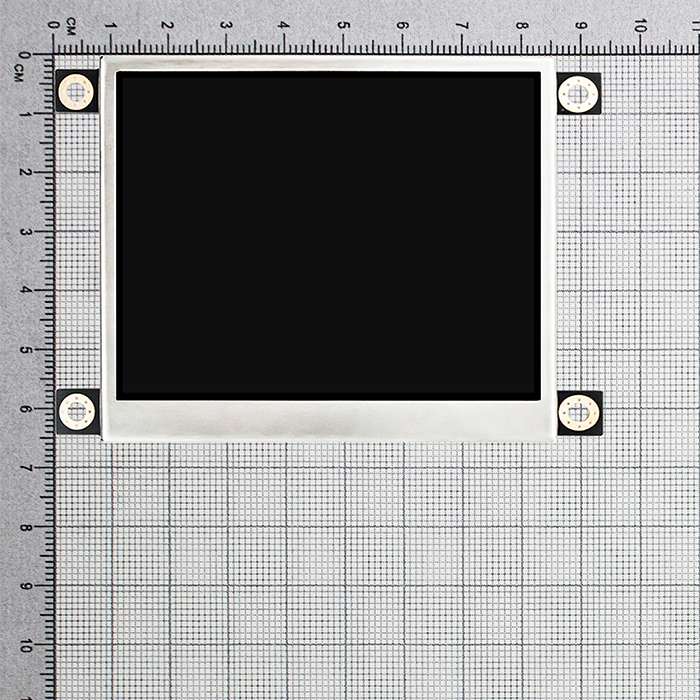

HTM-H035A33-MCU-A14 | 3.5寸 320x240 TFT液晶显示模块SSD1963控制器嵌入式人机界面屏幕
这款 320x240 TFT LCD 显示模块代表了嵌入式显示技术的标杆，在视觉清晰度、紧凑的尺寸和广泛的集成性方面实现了完美的平衡。这款 QVGA 分辨率面板提供 320x240 像素，可为各种人机界面 (HMI) 应用提供清晰、鲜艳的色彩还原。
这款 320x240 TFT LCD 显示模块的核心是高性能驱动 IC，通常为 SSD1963 或同等产品，它简化了显示驱动过程，确保了可靠的运行。该模块的有效显示区域保持了用户熟悉的 4:3 宽高比，同时在各种室内照明条件下均能提供出色的可视性，并具有强大的亮度。其宽广的工作温度范围保证了在严苛的工业和商业环境中的稳定性。

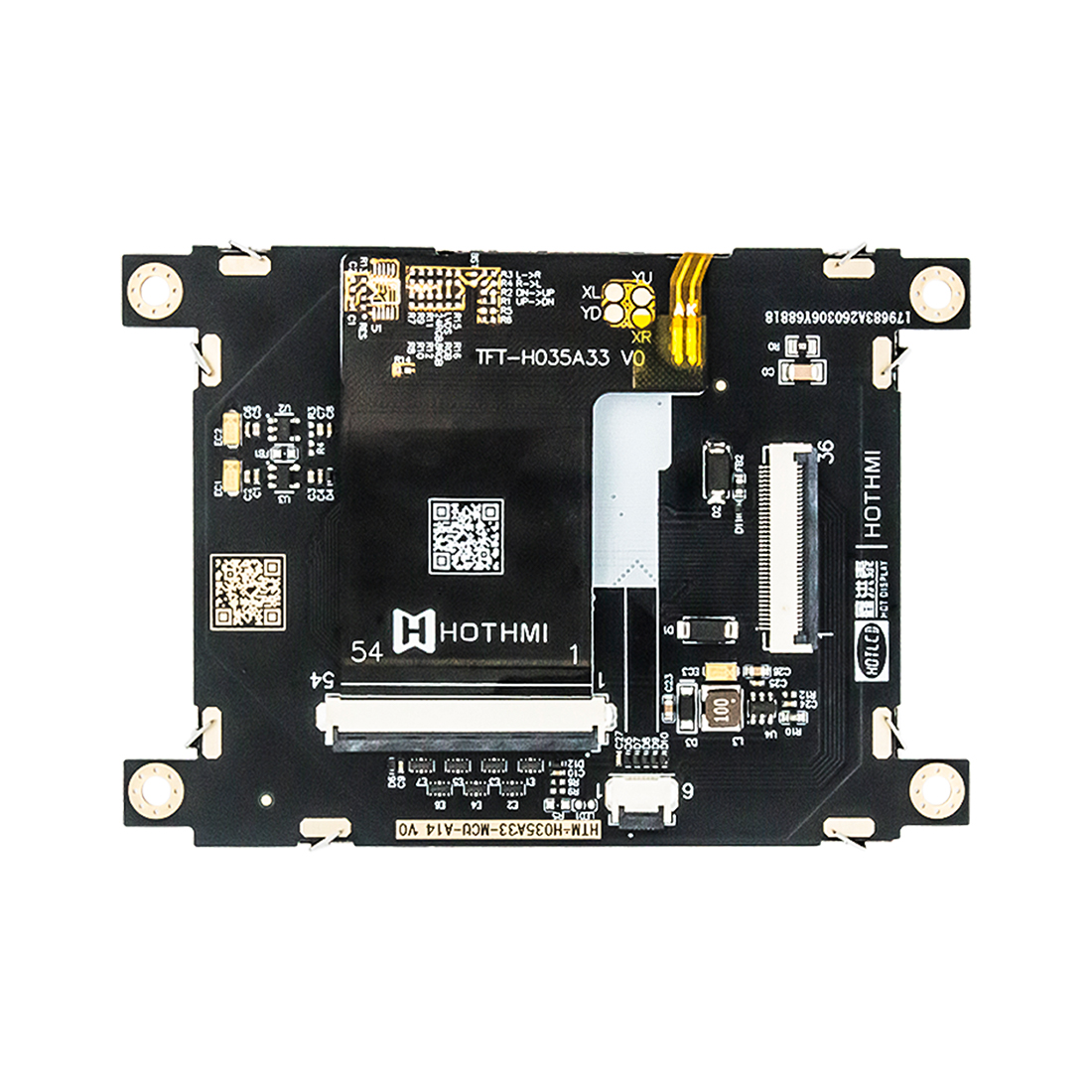

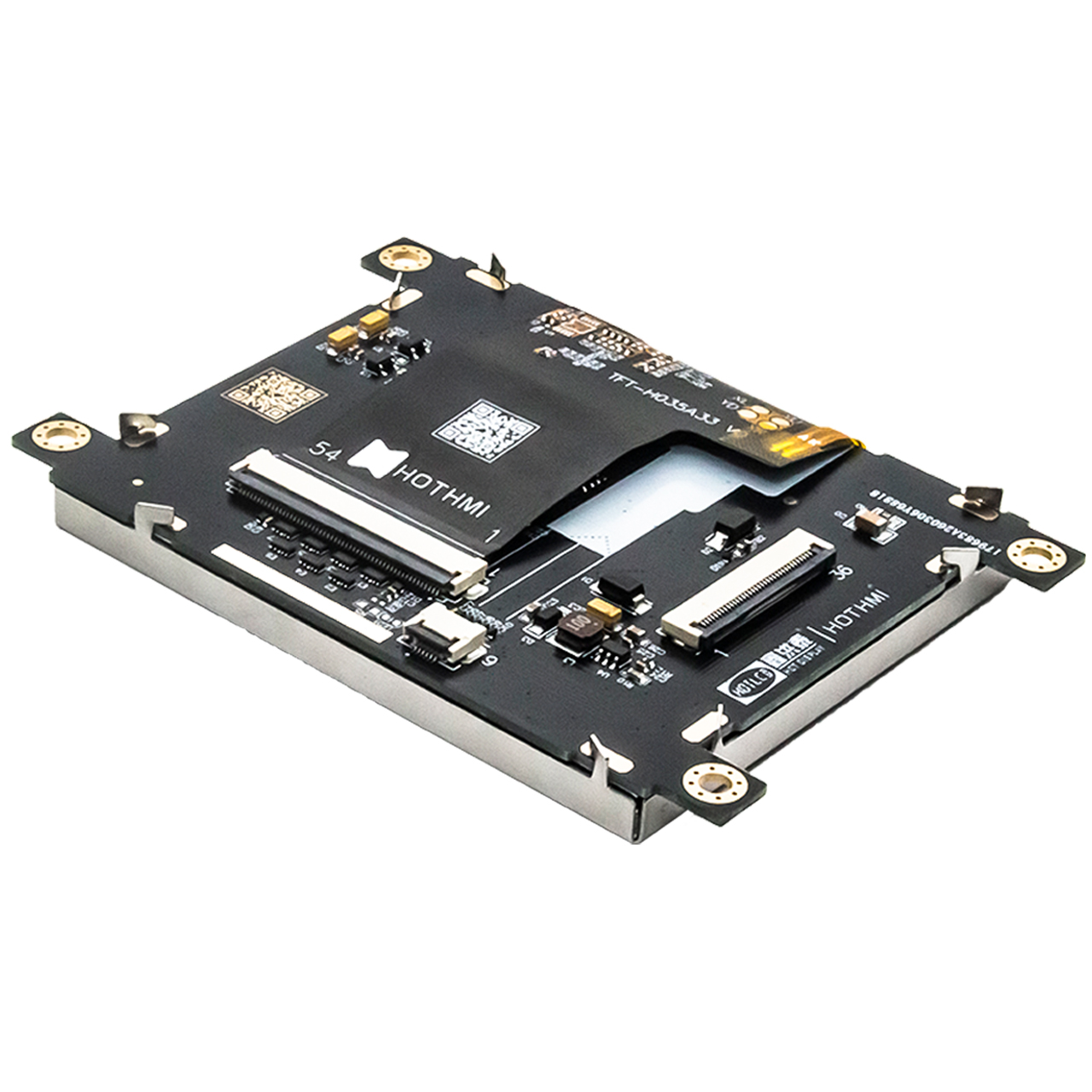

这款 320x240 TFT LCD 显示模块的独特之处在于其集成了 LCD 控制器板。该内置板负责所有关键的显示信号转换和时序控制，有效地将复杂的 LCD 面板简化为用户友好、即插即用的组件。这种集成显著减轻了工程师的设计负担，使 320x240 TFT LCD 显示模块成为加速工业控制、医疗设备和便携式仪器产品开发周期的最佳解决方案。

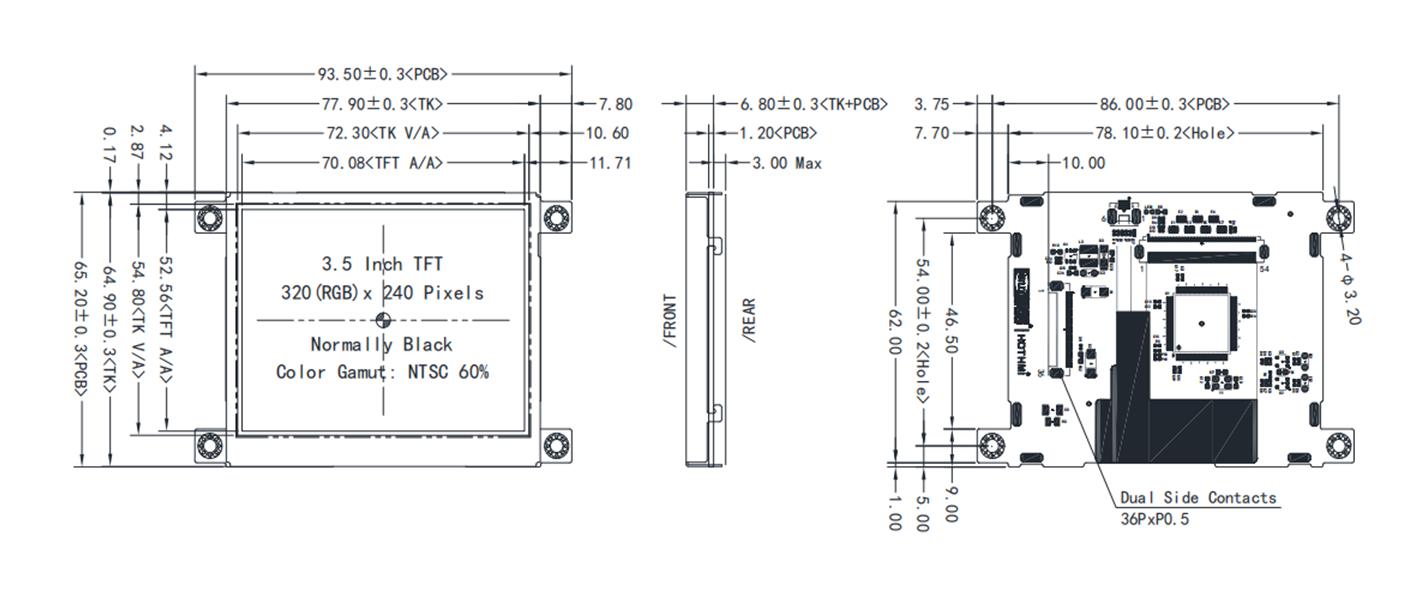

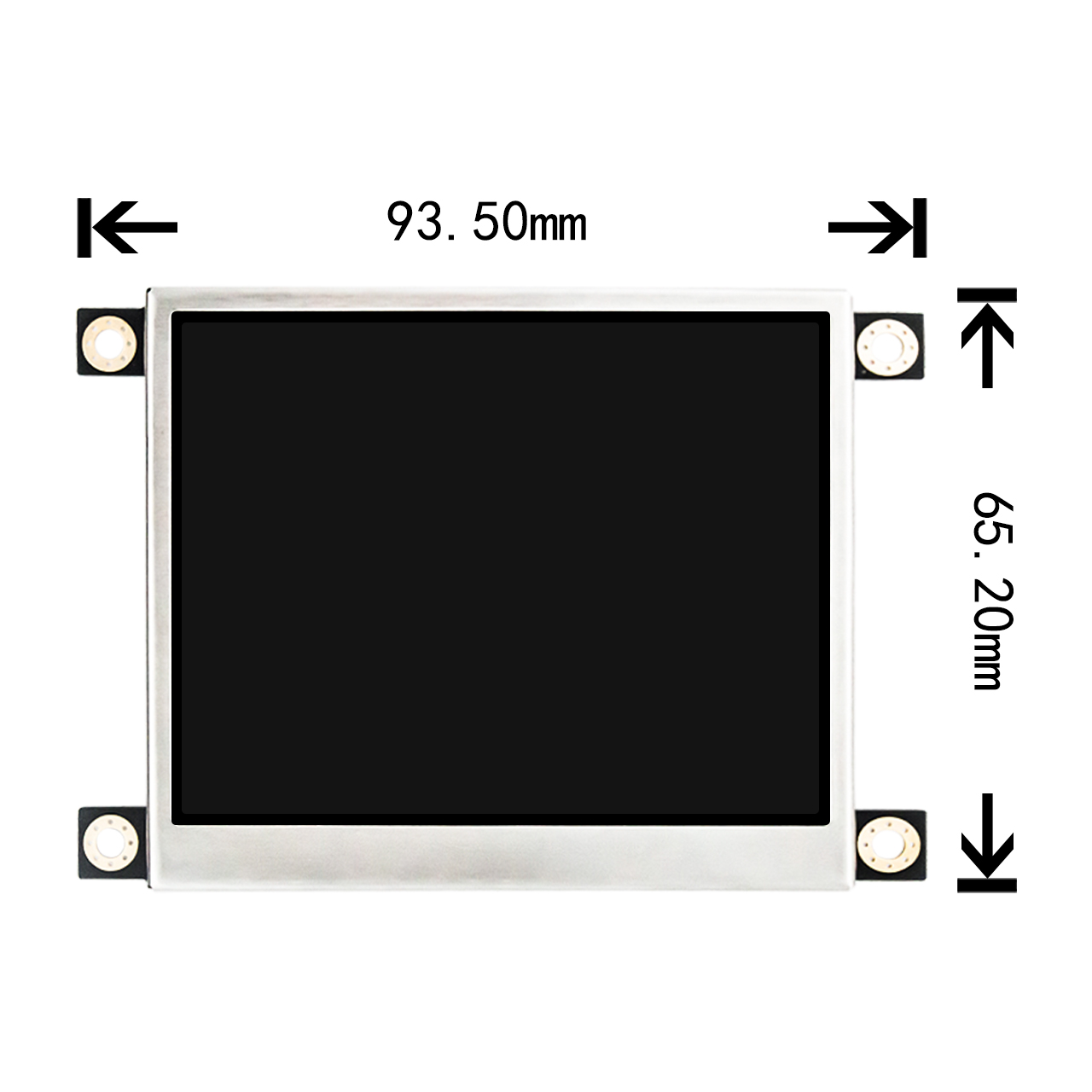

3.5寸 320x240 TFT液晶显示模块规格书
8080 MCU接口与驱动板在3.5英寸320x240 TFT液晶显示模块上的优势
内置驱动板与 8080 MCU 并行接口的结合，使 320x240 TFT LCD 显示模块成为一款对开发人员极其友好的组件，在设计简化、易用性和系统效率方面具有显著优势。
简化的硬件设计
最显著的优势在于几乎完全消除了复杂且耗时的显示驱动电路。通过将 LCD 控制器板直接集成到模块中，8080 接口提供了一个简单直接的并行连接总线。工程师无需处理生成精确 RGB 时序信号和管理面板电源时序等复杂问题。这种集成式设计简化了 PCB 布局，减少了元件数量，并最大限度地降低了信号完整性问题的风险，使团队能够专注于核心应用逻辑，而不是显示驱动的复杂性。
无缝的微控制器集成
8080 接口是行业标准的并行通信协议，确保与市面上大多数微控制器 (MCU) 广泛兼容。这直接得益于驱动板的架构，它将显示器的原生接口抽象成一个广泛认可的标准。它通常使用 8 位或 16 位数据总线，以及诸如片选 (CS)、写 (WR) 和读 (RD) 等简单的控制线，以实现快速可靠的数据传输。大多数 MCU 都具有专用的并行 I/O 端口，可以轻松配置以匹配 8080 接口的时序要求，从而实现无缝且简便的硬件集成过程。
高效直观的软件控制
由控制器板支持的 8080 接口采用清晰的命令-数据协议。软件控制变得非常直观：开发人员只需编写命令来配置显示器（例如，设置像素窗口），然后通过并行总线将像素数据写入显示器的内置帧缓冲区。这与其他接口（例如 SPI）形成鲜明对比，SPI 虽然所需的引脚较少，但在更新 320x240 分辨率的全屏时，速度通常要慢得多。并行的 8080 接口确保了高数据吞吐量，从而实现流畅的屏幕刷新和响应迅速的图形用户界面。由于所有复杂的显示管理都由板载控制器处理，主 MCU 无需承担这些开销，可以更高效地处理其他任务。驱动板和 8080 MCU 接口的这种协同组合，使这款 320x240 TFT LCD 显示模块成为任何嵌入式项目都适用的极其便捷且功能强大的解决方案。

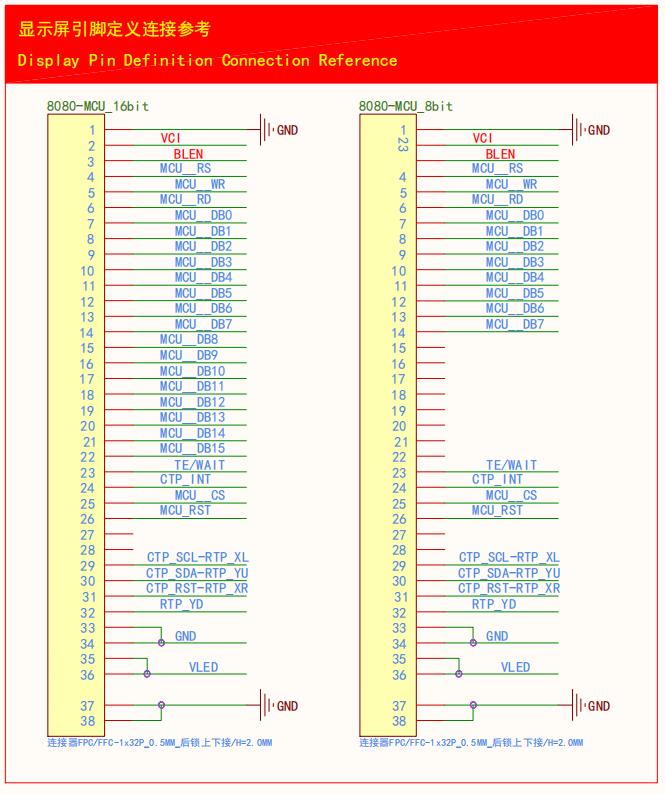

3.5英寸320x240 TFT液晶显示模块显示屏引脚定义连接参考
引脚编号 | 标号 | 详细描述 |
1 | GND | 电源地 |
2 | VCI | 输入电源 |
3 | BLEN | 启用和LED亮度控制输入。拉高电平以开启IC。使用20kHz至1MHz的未滤波PWM调光信号驱动EN，该信号的占空比与直流LED电流成正比 |
4 | RS | 显示数据（或参数）/命令（或寄存器索引）选择引脚 |
5 | WR | 在MCU并行接口中的写操作启用 |
6 | RD | 8080单片机并行接口中的读取功能，低电平有效 |
7~22 | DB[0~15] | 数据总线。8位总线时使用DB[0~7]，未使用的引脚应保持浮空状态 |
23 | TE/WAIT | -Tearing效应信号用于同步MCU对帧存储器的写入。 |
24 | CTP-INT | 电容触摸的中断信号 |
25 | CS | 芯片选择引脚，低电平使能 |
26 | RESX | 重置信号。信号为低电平有效。内置RC电路（10K+0.1uF） |
27~28 | NC | 未连接 |
29 | CTP-SCL / RTP-XL | 电容触摸的IIC时钟信号；电阻触摸“XL”坐标输入 |
30 | CTP-SDA / RTP-YU | 电容触摸的IIC数据信号；电阻触摸“YU”坐标输入 |
31 | CTP-RTN / RTP-XR | 电容触摸的复位信号；电阻触摸“XR”坐标输入 |
32 | RTP-YD | 电阻触摸“YD”坐标输入 |
33~34 | GND | 电源地 |
35~36 | VLED | 背光驱动电源输入 |
3.5英寸320x240 TFT液晶显示模块背光模组驱动条件
项目 | 标号 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
工作电压 | VF | 内置电路 | 3.0 | - | 5.0 | V |
工作电流 | IF | 内置电路 | 160 | - | 100 | mA |
亮度（带LCD） | Lv | 不带触摸 | - | 800 | - | cd/m² |
带电容触摸屏 | 典型值-100 | 700 | 典型值+100 | cd/m² | ||
带电阻触摸屏 | - | 650 | - | cd/m² | ||
LED 寿命 | Hr | Ta=25±3 ℃ | 20,000 | 30,000 | - | 小时 |
