▶ 型号: HTM1602-12-11Y-A5P
▶ 类型：字符 LCD 显示器
▶ 显示内容：16x2字符
▶ 外形尺寸(mm) ：72.0x36.0x10.1
▶ VA尺寸(mm)：64.5x16.0
▶ AA尺寸(mm) ：56.2x11.5
▶ 点间距mm：0.6x0.7
▶ 产品应用：工业控制
▶ 视角：6H
▶ 背光类型：黄绿光
▶ 连接方式PIN数：16PIN
▶ 接口方式：MCU/8bit
▶ 特殊说明：抗静电ESD 8KV
▶ 工作温度：-20~70℃
▶ 供电电压：5.0V
▶ 驱动芯片：ST7066U
单色COG/图形COB/字符COB/OLED模组/E-paper模组/段码屏 8051测试板
单色COG/图形COB/字符COB/OLED模组/E-paper模组/段码屏 STM32测试板
字符图形点阵模组专用转接板
单排排针连接器
COB 20针脚 连接线 底座/字符/图形点阵

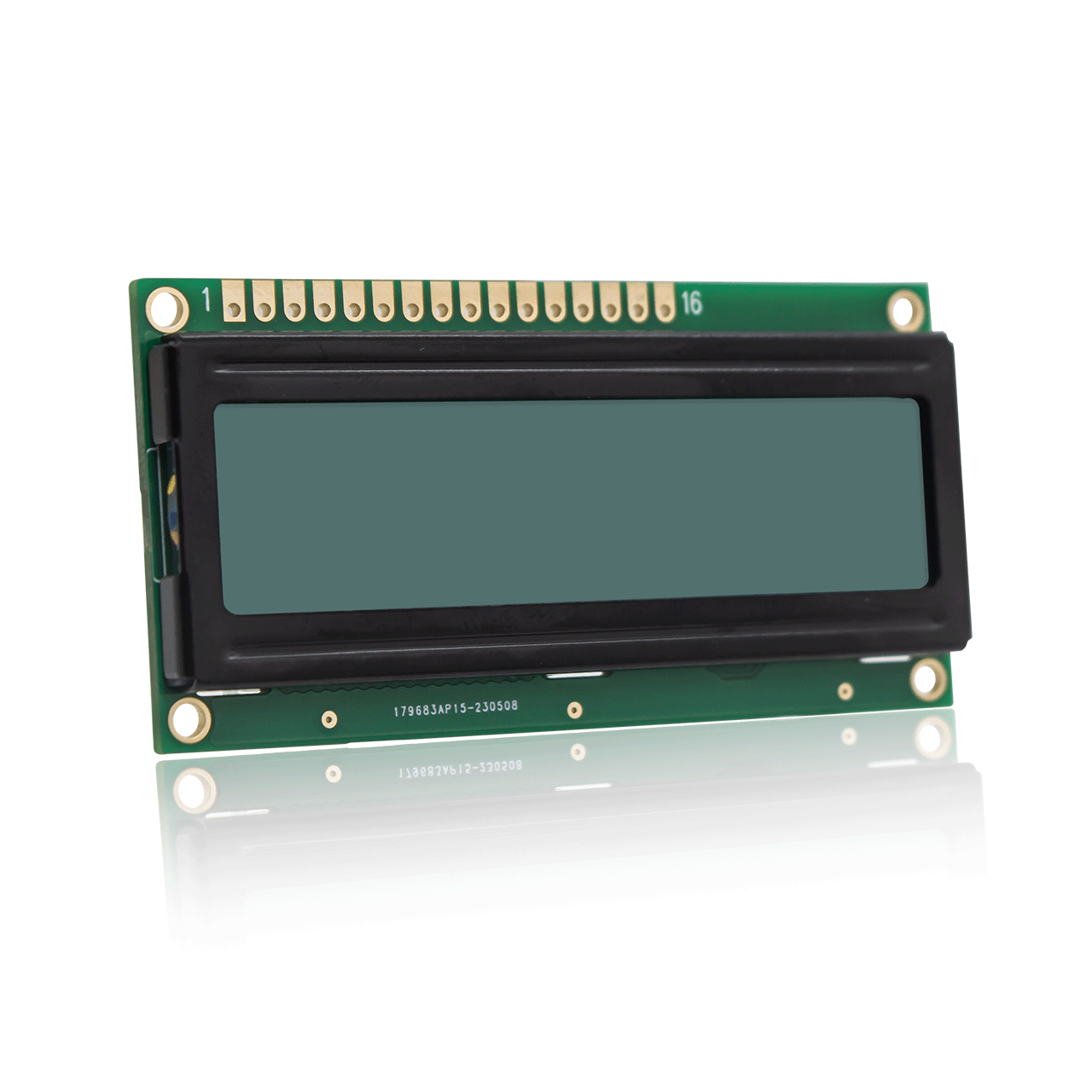

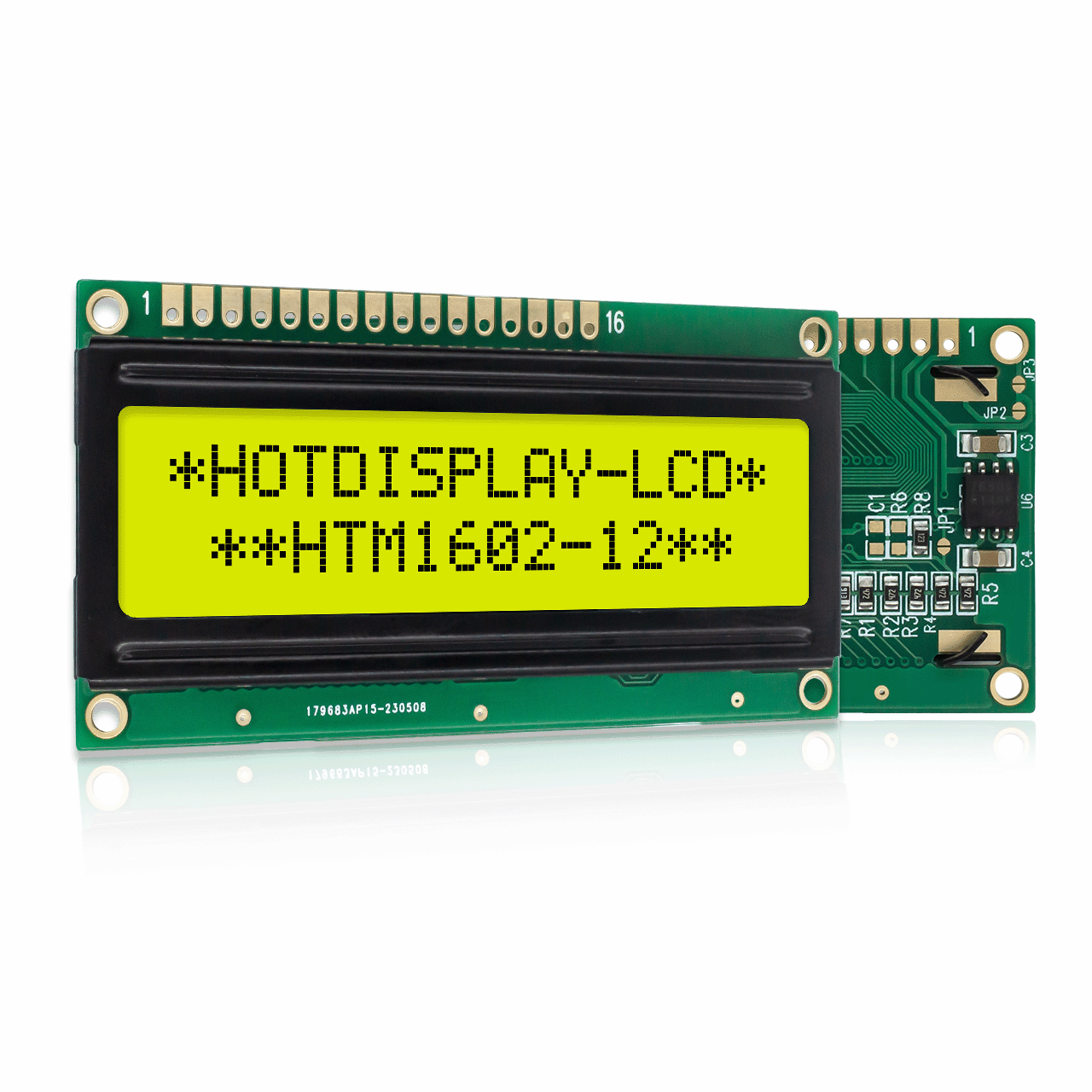

HOTDISPLAY 16x2 字符 LCD 在打开时会在明亮的黄色/绿色背景上显示黑色像素化字符。 这款透反式 LCD 屏幕在环境光或背景光下可视，并提供 -20 至 70 摄氏度的宽工作温度范围。 这款 HTM1602-12-11Y-A5P 显示器与 Arduino 完全兼容，使其成为 DIY 电子项目和教育目的的实用选择。 该显示器的最佳观看时间是早上 6:00，采用 5V 电源电压运行，并且符合 RoHS 标准。
| 连接器定制：轻松修改显示器上的任何连接器以满足您的应用程序的要求。 我们的工程师能够对排针、盒装接头、直角接头以及您的显示器可能需要的任何其他连接器进行焊接。 |
| PCB修改：从 PCB 的形状、尺寸、引脚排列和元件布局等多种更改中进行选择，使其完美适合您的应用。 |
| 背光颜色定制：模组背光有多种组合可选不带背光或带黄绿色 / 蓝色 / 白色 / 琥珀色 / 红色 / RGB背光选择达48种效果，可点开定制页面参考。 |
| 字库定制：提供多种字体库，包括英语/日语、西欧、东欧、斯堪的纳维亚欧洲、西里尔语（俄语）、希伯来语/阿拉伯语等。 |
线缆定制:调整电缆的长度、位置和引脚排列或添加其他连接器。 获得经过精确设计的电缆解决方案，使您的连接变得精简且安全。 |
项目 | 参数描述 | 单元 |
型号 | HTM1602-12-11Y-A5P | |
字符显示行 | 16x2字符 | dots |
模组尺寸 | 72.0 x 36.0 x 10.1 | mm |
VA尺寸 | 64.5（W） × 16.0（H） | mm |
有效(AA)区域 | 56.2 × 11.5 | mm |
点(像素)大小 | 0.55 × 0.65mm | mm |
像素间距 | 0.60 × 0.70 | mm |
IC驱动 | ST7066U driver | |
电源电压 | 5V | V |
背光 | 黄绿背光 | |
模式 | STN+ Positive | |
驱动模式 | 1/16 duty cycle | |
类型 | 字符液晶模组 | |
特性 | 半透反射偏光片 |
搜索关键词：液晶16x2，液晶16x2、16x1-lcd、16x2-lcd、16x2 字符、2x16字符液晶
