圆形LCD显示屏有哪几种常见的分辨率？

圆形液晶显示器制造的艺术与科学

制造圆形液晶显示屏远比将标准的矩形屏幕切割成圆形复杂得多。它需要对显示屏的架构进行彻底的重新设计，才能保证其耐用性和视觉性能。

圆形液晶显示屏制造业的挑战

与可以轻松沿直线切割的矩形显示屏不同，圆形液晶显示屏需要精确切割。该工艺通常从标准的TFT（薄膜晶体管）基板开始。先进的光刻技术将导电材料沉积到玻璃上，形成像素控制电路。TFT层和彩色滤光片层粘合并填充液晶后，必须将组件切割成圆形。

制造商采用高精度激光或机械切割将矩形母板切割成完美的圆形。这一步骤至关重要；切割必须极其精确，以避免损坏边缘的像素阵列并确保玻璃的完整性。然而，复杂性并不止于切割玻璃。真正的挑战在于模块组装。正如业内专家所指出的，将驱动IC连接到完美的圆形玻璃上非常困难，因为诸如金属引脚或斑马纹之类的标准连接方式难以安装在曲面边缘上。为了解决这个问题，许多圆形液晶显示器设计在玻璃底部加入了一个小的平面边缘或“D”形切口，以便为连接导电连接器提供平行表面。

圆形液晶显示器的常用分辨率及应用

尽管圆形液晶显示屏呈圆形，但其内部的像素网格本质上仍然是矩形。圆形可视区域实际上是该网格的一部分，其边角被隐藏或涂黑。因此，分辨率指的是完整矩形网格的像素尺寸（例如，宽度 x 高度）。圆形液晶显示屏分辨率的选择很大程度上取决于应用对细节的需求、观看距离以及可用的处理能力。

240×240像素：可穿戴设备的标准

这是小型圆形液晶显示模块最常见的分辨率，通常用于1.28英寸至1.3英寸尺寸的模块。它在功耗和视觉清晰度之间取得了完美的平衡。

驱动芯片：通常与 GC9A01 或类似芯片搭配使用。

应用：智能手表、健身追踪器和健康监测设备。其低功耗特性使其非常适合使用小型电池的设备。例如，Waveshare 1.28 英寸圆形 LCD 显示屏和 TouchEye 双显示模块均采用了这种分辨率。

480×480像素：清晰度标准

随着对更清晰界面的需求日益增长，480×480分辨率已成为2.1英寸至2.8英寸圆形液晶显示屏的主流选择。该分辨率显著提高了像素密度，从而实现了更流畅的字体和更精细的图标显示。

驱动芯片：通常采用ST7701实现SPI+RGB接口。

应用领域：汽车仪表盘（适用于摩托车和电动自行车）、工业控制面板以及高端智能家居设备（如智能恒温器和智能门锁）。

720×720像素及以上：高端产品系列

对于尺寸较大的圆形液晶显示屏应用（通常为 4 英寸及以上），可提供 720×720 甚至 800×800 等分辨率。这些显示屏专为用户界面是产品主要特性的应用而设计。

驱动芯片：此处采用 MIPI DSI 等高速接口（例如 ILI9881C、FL7703）来处理海量像素数据。

应用：高端汽车仪表盘、船舶设备和工业人机界面 (HMI) 等需要以极高清晰度显示大量信息的应用。

常见圆形液晶显示器分辨率概述

分辨率	典型尺寸	常用IC	应用
240×240	1.28" - 1.3"	GC9A01	智能可穿戴设备、健身追踪器
480×480	2.1" - 2.8"	ST7701	汽车（摩托车）、智能家居
720×720	4.0"	FL7703	高端汽车、工业人机界面

不同分辨率的圆形液晶显示屏

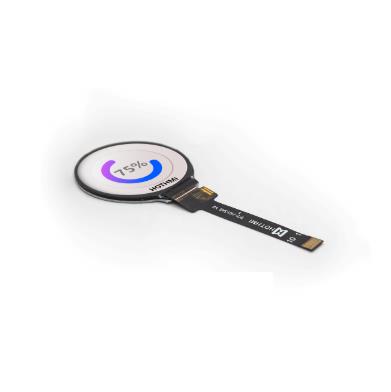

TFT-H013A6QQIGC5N10 1.3寸圆形TFT LCD 240x240 GC9A01显示屏更多	TFT-H015A05ZNIST3N10 1.5 英寸圆形 TFT LCD 显示屏 360x360 分辨率 ST77916 控制器更多	TFT-H028A21ZHIST3N40 2.8英寸圆形TFT液晶显示屏ST7701S 更多
