5寸480x854 工业级TFT触摸显示屏

TFT-H050A26FWILT5C40

在工业自动化、智能终端、商用设备、便携式医疗仪器等领域，小尺寸高清显示模组的稳定性、适配性、环境适应性是设备智能化升级的核心关键。HOTDISPLAY 全新推出的TFT-H050A26FWILT5C40 5英寸工业级 TFT 液晶触控显示屏，依托成熟的工业显示技术架构，融合高清显示、电容触控、轻薄结构、宽温耐受、多接口兼容五大核心优势，为嵌入式开发、智能设备研发、工业人机交互场景提供稳定可靠、易于集成的显示解决方案，兼顾商用美观性与工业级可靠性，适配多行业差异化应用需求。

产品详情请点击链接：5 寸TFT 480x854 液晶显示屏电容触控显示屏MCU接口

产品视频链接

1、5英寸480×854高清显示，兼顾细节表现与视觉体验

本品采用5英寸TFT液晶面板，搭载480(H)×854(V)高清分辨率，相比传统480(H)×800(V)显示方案，该产品采用更高纵向分辨率设计，可呈现清晰细腻的图像效果，有效提升文字、图形以及数据界面的显示清晰度，可清晰呈现设备参数、运行波形、操作界面、广告图文等各类视觉内容。特别适合菜单界面、参数监控、图形化控制页面以及交互式应用。

IPS全视角技术则使面板拥有宽广可视角度，支持广视角观看，在不同观察角度下仍保持稳定的亮度和色彩表现。尤其适合工控仪表等多人围观或非正视角操作场景，满足人机交互多方位观测需求。

在亮度性能上，屏幕标配500 cd/m²背光亮度，超过普通民用显示屏，使设备在工业车间、半户外设备、智能终端和商业展示设备等复杂光照环境下，保持清晰显示。同时常黑面板设计提供更高对比度和更优秀的黑色表现，使静态界面显示更加清晰，提升整体视觉体验。

2、轻薄集成结构，极简安装设计，适配各类小型设备

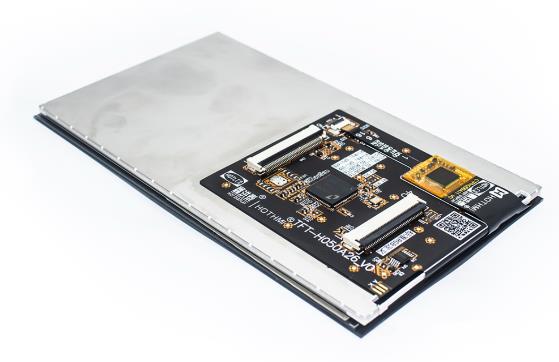

针对小型智能设备、嵌入式设备的结构集成需求，这款显示屏采用一体化集成模块设计，正面采用纯黑一体式显示区域，外观简洁统一，便于融入不同设备结构设计；背面集成完整驱动电路与标准化接口端子，可减少额外转接设计需求，提升系统集成效率，结构集成度高。

产品尺寸精准可控，整体规格为68.50±0.2mm（宽）×133.00±0.3mm（高），整机厚度仅4.71±0.4mm（含TP触控层+TFT显示层），极致轻薄的结构设计降低设备空间占用，使其更容易集成于空间受限的嵌入式设备中。另外支持嵌入式安装、外置式安装两种主流安装方式，适配便携式手持设备、嵌入式设备面板、智能控制终端等多种设备形态，提供良好的结构兼容性。

3、极简连接，触手可及：以80-MCU的稳定内核，驾驭IIC触控的灵动交互

80-MCU 16-bit

●  控制逻辑简单直接：80接口采用并行数据传输，配合独立的读写控制信号（RD/WR）、片选信号（CS）以及数据/命令选择信号（DC/RS），时序简单，无需复杂的时钟同步信号。这使得开发者可以像操作外部存储器一样操作液晶屏，控制方式非常直观，便于快速开发和调试。

●  内置显存（GRAM），降低主控负担
这是80接口最显著的特点之一。I80接口的LCD驱动芯片内部都集成了至少能存储一帧画面的图像显存（GRAM）。主控MCU只需将显示数据写入GRAM，之后屏幕的刷新由驱动芯片独立完成。这极大地释放了主控芯片的资源，使其无需持续输出显示数据，非常适合对实时性要求不高的静态图片显示场景。

●  系统集成成本低
得益于其简单的时序和并行总线结构，80接口无需额外的时钟信号线和复杂的同步机制，整体硬件设计简洁。同时，这种成熟的接口技术方案成本低廉，是追求高性价比应用的理想选择

IIC (I2C) CTP 电容触摸接口

IIC（又称I2C）接口是当前电容触摸屏（CTP）最主流的通信方式之一，尤其在集成GT911等主流触控芯片的方案中广泛应用。其优点可以概括为：

●   引脚数量极少，节省空间
IIC接口仅需两根信号线——数据线（SDA）和时钟线（SCL），即可完成所有触控数据的传输和指令交互。这种极简的连接方式极大地简化了系统布线，并且对于PCB面积寸土寸金的紧凑型设备设计，优势尤为明显。

●  集成便捷，开发高效
IIC是一个被广泛支持的通信标准，绝大多数主流微控制器（MCU）都内置了硬件IIC控制器。这使得CTP模组可以轻松地与各种主控平台实现无缝对接，有效降低了系统集成的复杂度，加速了产品开发进程。同时，IIC总线支持多设备挂载，方便系统扩展其他IIC接口的传感器或外设。

●  性能稳定可靠
以常见的GT911触控芯片为例，其通过IIC接口与主控通信，能够实现流畅、精准的5点触控识别，响应迅速无延迟。配合完善的软件算法，即使在有环境干扰的情况下也能保持触控的准确性。

4、灵敏触控，流畅交互

触控性能方面，TFT-H050A26FWILT5C40 集成高性能电容式触摸面板，搭载专业触控驱动芯片 GT911，采用 IIC 通信协议，能够实现快速、精准、稳定的触摸识别，为设备提供更加自然、高效的人机交互体验。

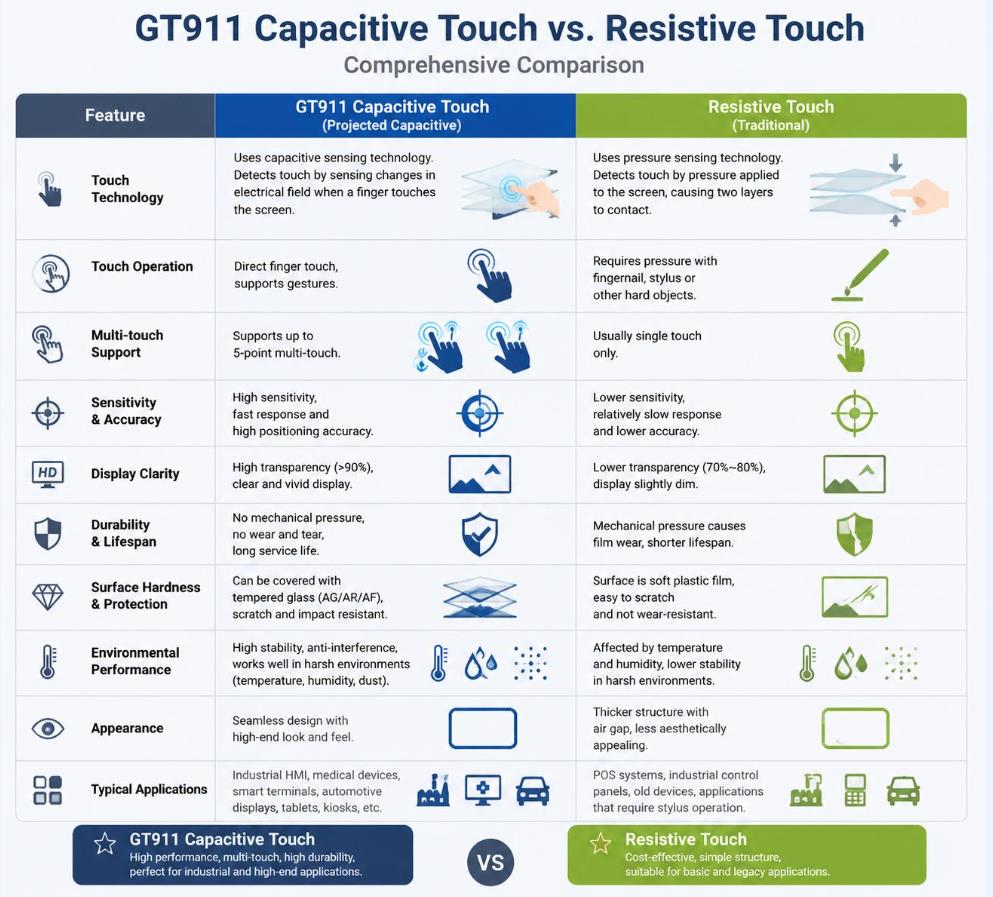

相比传统电阻式触摸方案，电容触控技术具备更高的触控灵敏度和更优秀的操作体验，支持手指直接操作，可实现点击、滑动、菜单切换、参数调整等多种交互方式，更符合现代智能设备的人机界面设计需求。

该触摸方案具有以下优势：

●  高灵敏度触控响应：快速识别用户操作指令，减少操作延迟，提升设备交互效率；

●  支持多点触控功能：满足复杂交互场景需求，可实现更加丰富的人机操作方式；

●  高耐用性设计：采用无机械触点结构，减少长期使用过程中的磨损影响；

●  良好的界面适配能力：可结合图形化GUI设计，实现直观的设备控制、参数设置和状态监控。

同时，触摸接口采用标准IIC通信方式，方便与主流MCU及嵌入式处理平台进行连接，降低系统开发复杂度，加快产品研发周期，为智能设备提供高效可靠的触控显示解决方案。

5、工业级宽温耐受，强悍可靠，适配严苛工况

依托工业级严苛品控标准，这款显示屏具备超强的环境适应能力，突破普通消费级显示屏温域局限，工作温度覆盖-20℃至+70℃，存储温度可达-30℃至+80℃，可在极寒、高温、温差波动大的恶劣环境下长期稳定运行，无惧车间高温、户外低温、车载温差等复杂工况。

整机电路经过优化升级，提高系统稳定性，抗电磁干扰、功耗均衡，可满足工业设备长期运行需求。完美满足工业控制、车载终端、户外设备、医疗设备等场景的长期可靠性要求，大幅降低设备售后维护成本。

同时背光电路支持PWM无级调光，可自由调节屏幕亮度，适配不同场景的视觉需求与节能需求，背光LED工作条件为Vf=18.0±1.0V，If=40mA，支持PWM调光控制。采用恒流驱动方式，可保持背光亮度稳定，提高显示可靠性。

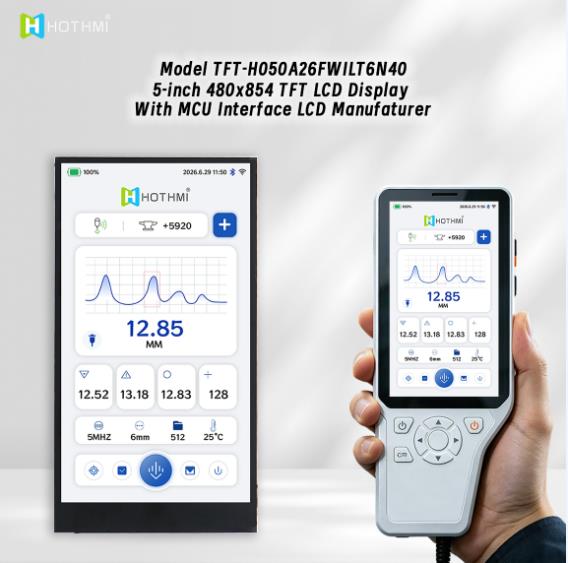

6、多场景深度适配，全行业通用型显示解决方案

1. 工业控制与自动化场景

可广泛应用于工业人机界面HMI、PLC控制面板、数控设备、自动化生产线仪器仪表等设备，凭借高亮显示、宽温稳定、多接口适配的优势，精准显示生产参数、运行流程、设备数据，满足工业设备长时间连续运行需求，缩短工业设备开发周期。

2. 智能终端与医疗设备场景

适配智能家居控制面板、智能门锁、便携式医疗检测仪、户外安防终端等产品，轻薄紧凑的结构不占用设备内部空间，低功耗特性适配便携设备续航需求，高清触控体验提升产品智能化质感，兼顾实用性与美观性。

3. 商用自助与展示场景

适用于小型自助服务终端、迷你广告播放屏、电子价签等商用设备，高色域色彩还原能力保障广告、商品信息的真实展示，快速刷新机制适配动态信息推送，触控功能能够提升用户交互体验。

7、技术参数

TFT-H050A26FWILT5C40 5英寸工业级触控TFT显示屏，集高清高亮显示、灵敏电容触控、轻薄极简结构、多接口兼容、工业级宽温可靠性于一体，打破了民用屏可靠性不足、工业屏成本偏高、适配性差的行业痛点。凭借均衡的综合性能、超低的开发门槛、极致的场景适配能力，成为工业自动化、智能硬件、医疗设备、商用终端等领域的优选显示模组，为各类智能设备的人机交互升级提供稳定可靠的显示核心。HOTDISPLAY 持续提供定制化工业 TFT LCD 显示解决方案，包括尺寸定制、触摸方案、接口方案以及结构设计支持。我们还提供不带触控的版本，请点击产品型号链接：TFT-H050A26FWILT6N40

更多产品系列，请直接联系我们！
