4.0寸超低温液晶显示屏车载显示屏方案

从-40℃严寒到+80℃高温｜HOTDISPLAY 4寸超宽温IPS工业级TFT液晶显示屏

在工业设备不断向户外化、智能化和复杂环境应用发展的过程中，液晶显示屏所面临的工作条件也变得更加严苛。无论是寒冷地区的户外监测设备、低温仓储终端，还是工程机械、车载控制系统及工业自动化设备，显示屏不仅需要提供清晰的信息显示，还需要适应不同地区、季节及工况下的温度变化。

针对严寒及复杂温度环境下的显示需求，HOTDISPLAY推出TFT-H040B34WVIGC5N50 4.0英寸超宽温工业级TFT液晶显示屏。产品以-40℃～+80℃超宽工作温度为核心优势，结合480×800分辨率、IPS宽视角、500cd/m²显示亮度及RGB并行接口设计，为低温仓储、户外监测、工程机械及工业自动化设备提供兼顾环境适应性与系统集成需求的显示解决方案。

这款4.0寸超低温液晶显示屏车载显示屏的特点

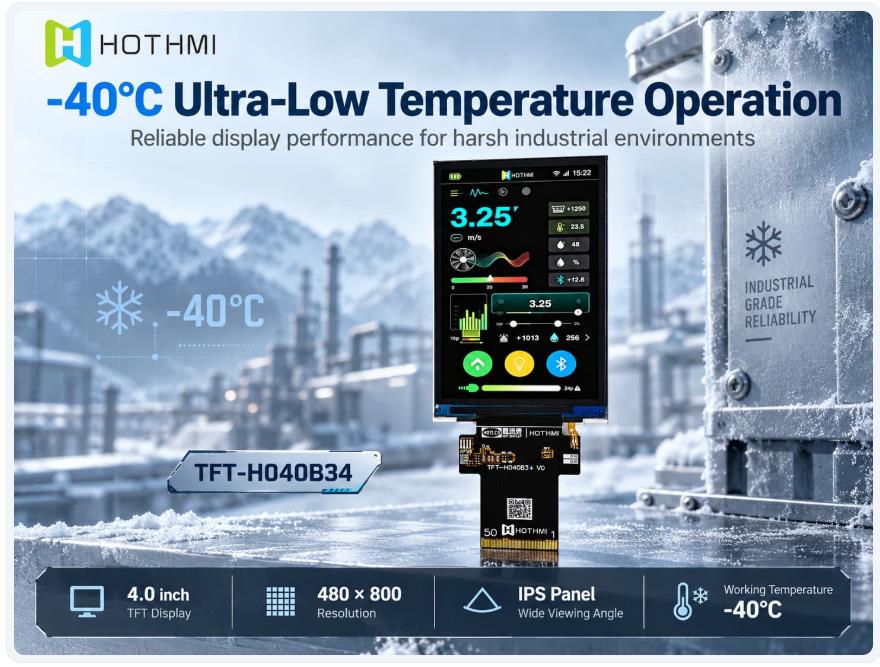

1、-40℃超低温工作能力，突破普通液晶显示屏的环境限制

温度是影响TFT液晶显示性能的重要因素之一。TFT液晶显示屏通过电场控制液晶分子的排列状态，改变光线透过率，从而形成不同的图像。由于液晶材料本身具有温度敏感特性，当外部环境发生较大变化时，液晶分子的响应行为也会随之改变。在低温条件下，液晶材料的黏度通常会增加，分子响应速度减慢，使显示屏在接收到新的图像信号后，需要更长时间完成状态变化，进而可能出现画面切换迟缓、动态拖影以及显示对比度变化等现象。

对于普通室内电子设备，这类问题可能并不突出。但在寒冷地区的户外控制终端、低温物流设备及特殊工业现场中，环境温度可能长期低于-20℃，部分应用甚至需要在接近-40℃的条件下工作，常规温度规格的显示屏往往难以直接满足此类应用需求。TFT-H040B34WVIGC5N50的工作温度范围达到-40℃～+80℃，其中低温工作下限延伸至-40℃。 相比常见的-20℃～+70℃工业显示方案，该产品进一步拓宽了低温适用范围，为严寒环境中的显示系统提供了更大的选型空间。

这一能力对于长期部署在寒冷地区、维护条件受限或需要在低温环境下运行的设备尤为重要。例如，部分户外监测终端可能需要在严寒环境中持续运行，冷链设备则可能长时间处于低温仓储或运输环境。对于此类应用，显示屏不仅需要满足常温条件下的画面显示要求，还必须充分考虑极低温度对液晶材料及显示驱动系统的影响。

在实际工业应用中，低温工作能力通常需要区分持续运行与低温启动两种场景。前者是指设备已经启动，并随着环境温度降低而持续工作，此时需要关注液晶响应特性、显示驱动电压及背光状态；后者则是设备长时间处于低温停机状态后，需要在相应环境下重新上电启动，除液晶材料的低温特性外，还涉及电源建立、驱动芯片初始化及显示时序等因素。

TFT-H040B34WVIGC5N50具备-40℃工作温度规格，为低温显示系统的设计提供了基础条件。对于有明确低温冷启动要求的项目，开发人员仍应结合实际主控平台、供电方案及背光驱动条件开展针对性验证。同时，-40℃工作能力并不意味着液晶响应速度、亮度及对比度在所有温度条件下完全相同，对于动态画面显示或响应时间要求较高的工业设备，建议进一步评估目标温度下的实际显示表现。

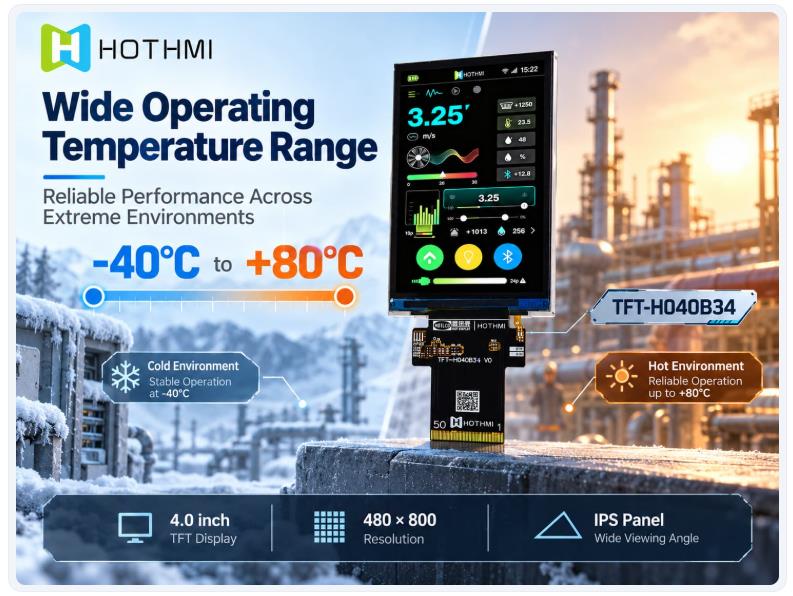

2、120℃超宽温跨度，适应跨季节与复杂工况的使用需求

对于户外工业设备而言，温度挑战并不局限于严寒环境。同一套显示终端可能在寒冷地区的冬季面对持续低温，也可能在夏季受到太阳辐射、设备内部发热及安装空间限制等因素影响，处于较高的工作温度环境。特别是在工业控制箱、工程机械驾驶室及户外监测设备中，显示屏周围的实际温度不仅受到自然环境影响，还与整机功耗、散热结构、设备运行时间及安装方式密切相关。

因此，工业显示模组需要具备足够宽的温度适应范围，以应对不同地区和季节的运行条件。TFT-H040B34WVIGC5N50支持-40℃～+80℃工作温度，覆盖120℃的温度跨度。 这一设计不仅拓展了产品的低温应用范围，也为较高温度下的工业显示系统提供了更大的设计空间。

在寒冷地区，-40℃的低温工作下限有助于满足户外监测设备、低温工业终端及特殊环境仪器的显示需求；在高温环境中，+80℃的工作温度上限则能够为工业控制箱、车载辅助设备及户外智能终端提供相应的温度适应能力。对于昼夜温差较大、季节变化明显或长期无人值守的户外设备，较宽的工作温度范围也有助于减少环境温度对显示模组选型造成的限制。

对于面向多个国家和地区销售的工业设备制造商而言，宽温显示模组还有助于提升显示方案的通用性。例如，同一型号的工业监测终端可能需要部署在气候条件差异明显的地区。如果显示模组的温度适应范围较窄，设备制造商可能需要根据不同市场重新选择显示屏，增加产品开发、硬件验证及物料管理工作。采用超宽温规格的显示模组，可以在满足其他系统要求的前提下，为跨地区部署提供更加统一的显示选型基础。

需要说明的是，宽温显示屏并不等于整机具备相同的工作温度范围。设备制造商仍需综合考虑主控芯片、电源电路、背光驱动、连接器及结构材料等部件的温度规格，并根据实际工况完成整机验证。

3、IPS宽视角与500cd/m²亮度，兼顾画面表现和视觉体验

除了超宽温工作能力，TFT-H040B34WVIGC5N50在画面显示方面也兼顾了工业终端的实际应用需求。产品采用4.0英寸TFT液晶显示面板，分辨率为480×800，显示有效区域为51.84×86.40mm。与常见横向显示结构不同，该产品采用竖屏显示比例，能够在相对紧凑的设备空间内提供纵向信息展示区域，适合工业控制菜单、设备运行参数、状态指示、监测数据及图形化操作界面等应用。

例如，在环境监测终端中，竖屏界面可以依次排列温度、湿度、压力及设备状态等信息；在工业仪表或便携式检测设备中，也可以通过纵向布局展示参数、功能菜单及测量结果，方便操作人员读取。对于需要集中呈现多项数据、同时受到整机尺寸限制的设备，4.0英寸竖屏结构能够兼顾显示面积与安装空间。

在工业设备中，显示屏的安装位置往往受到设备结构和操作空间限制，操作人员不一定始终处于屏幕正前方。车载控制终端可能需要从侧面查看，工业仪表可能安装在不同高度，手持检测设备则会随着操作姿态不断改变观察角度，因此显示视角也是影响实际使用体验的重要因素。

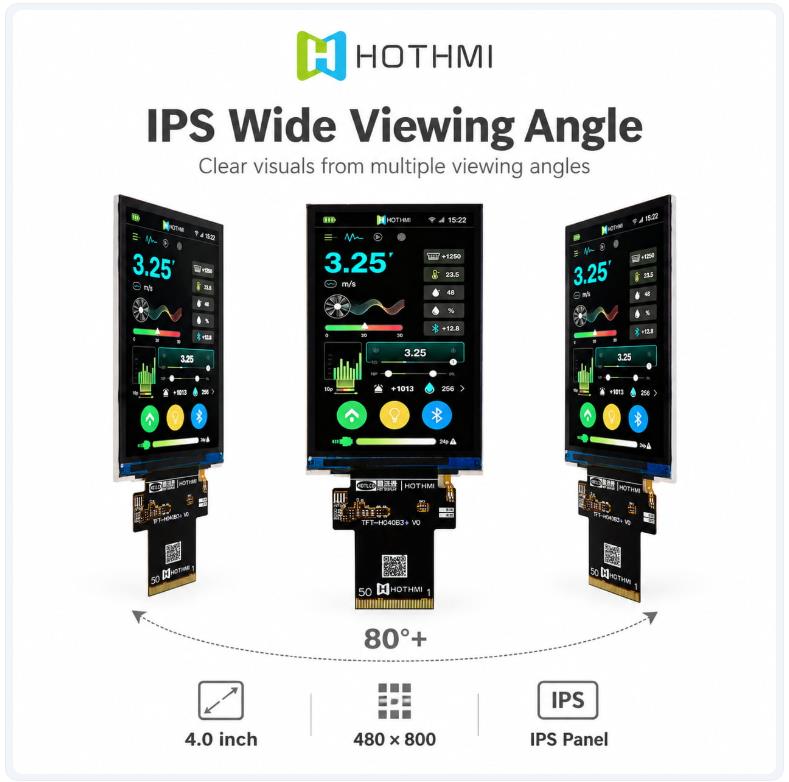

TFT-H040B34WVIGC5N50采用IPS宽视角显示技术，上下左右四个方向的观看角度均达到80°以上。 相比视角较窄的传统TN显示方案，IPS技术能够改善不同观察角度下的色彩及对比度变化，使屏幕在偏离正面视角时仍保持较好的视觉表现。产品采用常黑型显示结构，典型对比度为800:1，可满足工业控制界面、彩色图形、状态指示及监测曲线等常见显示需求。

在亮度方面，该产品的显示亮度达到500cd/m²，相比部分常规室内显示方案具有一定的亮度余量，可用于室内工业环境及具有一定环境光照的设备显示场景。配合IPS宽视角技术，能够为工业仪表、便携式检测设备、车载辅助终端及嵌入式控制系统提供清晰的图像显示基础。对于需要在强烈阳光直射下工作的设备，仍需结合屏幕表面反射率、盖板结构及安装环境评估实际可读性。

4、RGB并行接口与轻薄结构，方便嵌入式显示系统集成

在工业设备开发过程中，显示屏的接口类型、结构尺寸及供电方案，直接影响主控平台适配和硬件设计效率。TFT-H040B34WVIGC5N50采用RGB并行显示接口，支持16-bit、18-bit及24-bit RGB像素数据格式，可根据不同主控平台的显示控制能力进行相应配置。

RGB接口通过独立的数据线传输红、绿、蓝三色图像信息，并配合像素时钟及同步信号完成显示控制，适用于工业HMI、嵌入式GUI及图形化监测终端等应用。对于采用STM32或其他具备兼容RGB LCD控制器的嵌入式主控平台的项目，开发人员可根据模组的接口定义进行硬件连接，并结合显示时序要求完成驱动配置。

在结构设计方面，产品采用50Pin、0.5mm间距FPC连接方式，模组外形尺寸为57.14×96.85×2.05mm，整体厚度仅2.05mm。紧凑轻薄的结构设计有助于满足手持检测设备、工业仪表及空间受限的嵌入式终端对安装尺寸的要求。

此外，HOTDISPLAY可根据项目需求提供配套背光驱动及相关显示电源方案支持，帮助开发人员完成接口连接、背光调节及显示系统调试。对于需要在-40℃环境下运行的设备，配套电子器件同样需要满足相应的低温工作要求。特别是在低温启动、持续运行以及温度快速变化的应用场景中，应关注电源稳定性、背光工作状态及连接可靠性。如果设备存在低温与高湿环境切换，还应在整机设计中考虑密封、防潮及冷凝控制，避免环境因素影响显示系统的长期使用。

面向严寒及复杂环境的工业显示应用

凭借-40℃～+80℃超宽工作温度、IPS宽视角显示及紧凑型模组结构，TFT-H040B34WVIGC5N50可用于多种对环境温度适应性有较高要求的工业显示项目。

• 低温仓储与冷链物流设备

在冷链运输、低温仓储及冷库监测系统中，显示终端可能长时间处于较低温度环境，需要持续呈现温度数据、设备状态、报警信息及控制参数。对于常规室内显示屏而言，低温环境可能超出其适用范围，增加设备选型与系统设计难度。TFT-H040B34WVIGC5N50的-40℃工作温度下限，为低温仓储监测终端、冷链设备操作面板及工业温控仪表等应用提供了更宽的温度适应范围。配合480×800竖屏结构，可用于多项监测参数及状态信息的集中显示。

• 极寒地区户外监测终端

在高纬度、高海拔及冬季气温较低的地区，气象监测设备、户外环境传感终端及远程数据采集系统，可能需要面对长时间低温和明显的季节温差。这类设备往往部署分散，现场维护条件有限，因此对显示系统的环境适应能力提出了较高要求。TFT-H040B34WVIGC5N50的超宽温工作规格，可为户外监测终端提供相应的显示选型支持，用于呈现温度、湿度、压力、运行状态及其他监测数据。对于全天候户外设备，还应结合整机防水、防尘、防冷凝及电源系统设计进行综合验证。

• 工程机械与特种车辆

在寒冷地区运行的工程机械、专用运输设备及户外作业车辆中，显示终端可能需要面对冬季低温、设备内部发热及环境温度变化等多种因素。较宽的工作温度范围有助于满足此类设备对显示模组环境适应性的需求，同时IPS宽视角设计能够改善不同观察位置下的画面表现，适用于车辆辅助信息显示、工程机械运行状态监测及专用设备控制界面。具体车载项目仍需按照整机要求开展振动、电磁兼容及其他相关测试。

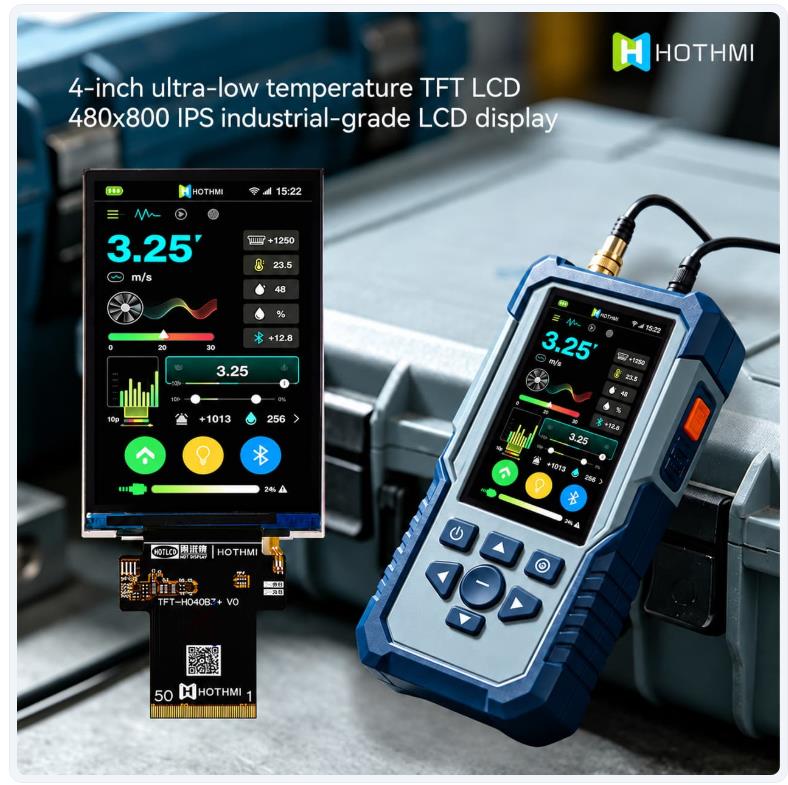

• 户外便携式工业仪器

对于需要在户外巡检、低温工业现场及复杂环境中使用的手持检测设备，显示屏不仅需要具备适当的工作温度范围，还应兼顾体积、厚度及信息展示效率。TFT-H040B34WVIGC5N50采用4.0英寸竖屏结构，配合480×800分辨率、IPS宽视角及RGB接口，可用于便携式测量仪器、工业巡检终端及嵌入式检测设备。其轻薄结构有助于设备进行紧凑化设计，而超宽温规格则为不同环境下的工业应用提供更大的选型空间。

TFT-H040B34系列主要技术参数

•


  ITEM	PARAMETER DESCRIPTION
  TFT series	TFT-H040B34WVIGC5N50
  Diagonal size	4.0”
  Resolution	480x800
  Dimensions	57.14x96.85x2.05（mm）
  Active area (AA)	51.84x86.4(mm)
  LCD type	4.0” TFT Module
  Display viewing angle	Full View
  Aspect ratio	2：3
  Backlight type	LED white
  TFT driver IC	——
  Brightness	400cd/m2
  Operating temperature	-40~80℃
  Storage temperature	-40~80℃







更详细的产品说明，请点击产品链接：TFT-H040B34WVIGC5N50
