在工业控制、嵌入式终端、工程机械以及智能设备开发过程中，显示屏不仅需要具备清晰稳定的显示效果，还需要考虑背光驱动、信号抗干扰、结构固定以及主控平台适配等实际工程问题。

与普通5寸TFT裸屏不同，HOTDISPLAY的HTM-H050A1-RGB-A01并不是单独提供LCD面板和FPC接口，而是采用TFT屏＋PCB控制板＋不锈钢铁框的一体化模组设计。

模组接口针对正点原子STM32开发平台进行适配，在兼容型号上无需额外制作转接板或复杂跳线，即可完成RGB显示、背光及触摸相关连接。同时PCB已集成背光驱动与抗干扰电路，能够显著减少在背光、电源、接口和结构方面的二次开发工作。帮助开发人员快速完成显示调试及产品开发。

在此基础上，产品还提供5寸800×480分辨率、最高1800cd/m²高亮、24-bit RGB接口、宽视角、宽温及CTP/RTP触摸选项。

这款5寸RGB显示模组有什么优点？

1、标准24-bit RGB接口，完美适配STM32开发板

HTM-H050A1-RGB-A01系列采用24-bit RGB并行接口，支持SYNC + DE Mode。RGB数据由8-bit Red、8-bit Green和8-bit Blue组成，理论可支持最高约1677万种颜色数据，能够满足工业GUI、图形界面和多色数据显示需求。

对于STM32开发人员而言，液晶屏接口适配通常是项目初期非常耗费时间的工作。不同TFT液晶屏的FPC脚位定义可能不同，在实际开发过程中经常需要：制作转接板； 使用杜邦线跳线； 单独连接RGB信号； 单独处理背光电源； 调整触摸接口。 不仅接线复杂，较长的RGB信号线还可能带来信号干扰问题。HTM-H050A1-RGB-A01系列针对STM32开发应用进行了接口设计优化。

模组采用40-PIN接口设计，并针对正点原子STM32开发平台进行了接口适配，在兼容的开发板型号上无需额外制作转接板或进行复杂跳线，即可完成RGB显示、背光控制及触摸相关信号连接。对于使用正点原子平台进行：STM32 LTDC开发； LVGL界面开发； GUI应用开发； 工业HMI原型设计； 嵌入式产品开发的工程师来说，可以明显减少硬件接线与转接工作，将更多开发时间投入到软件功能和UI设计中。

2、自带PCB控制板，集成背光驱动及抗干扰电路

与普通TFT裸屏相比，HTM-H050A1-RGB-A01采用 TFT + PCB一体化模组设计。普通RGB裸屏在实际项目中通常还需要客户自行设计背光驱动、电源滤波、接口转接以及相关抗干扰电路，不仅增加硬件开发工作量，也会延长样机调试和系统验证周期。

该系列模组已经在PCB板上集成了高亮LED背光驱动电路。显示模组采用 5V主电源输入，客户无需再在主控板端单独设计完整的背光升压及驱动方案，可减少背光驱动芯片选型、外围器件配置、电路设计以及PCB调试等工作。

同时，PCB板还加入了电源处理及抗干扰设计，有助于抑制电源纹波、开关噪声以及复杂电气环境带来的干扰，提高背光供电和RGB显示信号的稳定性。对于工业控制、工程机械、自动化设备等电磁环境较复杂的应用场景，这种集成化设计更有利于整机长期稳定运行。

相比传统“LCD裸屏 + 转接板 + 独立背光驱动”的方案，HTM-H050A1-RGB-A01将部分显示外围电路直接集成到模组PCB中，可以减少客户在外围器件选型、电源设计、PCB验证及部分EMC调试方面的工作。

对于使用STM32、工业主控板以及其他嵌入式平台进行产品开发的客户而言，这种PCB一体化方案能够明显降低显示模块的系统集成难度，让开发人员把更多精力投入到程序开发、LVGL界面设计、功能实现和整机优化上。

3、不锈钢铁框固定，结构更加牢靠

工业显示设备除了电气性能外，机械结构可靠性同样非常重要。普通TFT裸屏通常采用LCD玻璃与FPC结构，实际安装时需要设备厂商自行解决PCB固定、LCD定位以及结构支撑问题。HTM-H050A1-RGB-A01采用不锈钢金属框固定结构 将LCD显示屏与PCB板组成完整显示模组，减少后续结构设计难度。相比普通裸屏，这种结构能够提高模组整体机械强度、减少PCB与屏体之间的松动、提高设备装配稳定性、增强运输及使用过程中的结构可靠性。

对于：工程机械；工业控制设备；车载终端；自动化设备；仪器仪表；等存在震动、运输以及长期使用需求的应用场景，这种完整模组结构比单独使用LCD裸屏更适合直接进行产品化设计，且显著提升了产品的耐用性和可靠性。

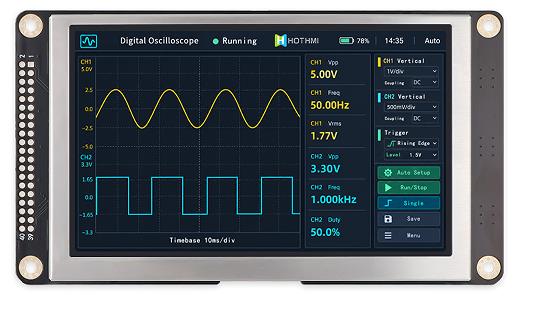

4、5英寸800×480高亮显示，强光环境依然清晰可视

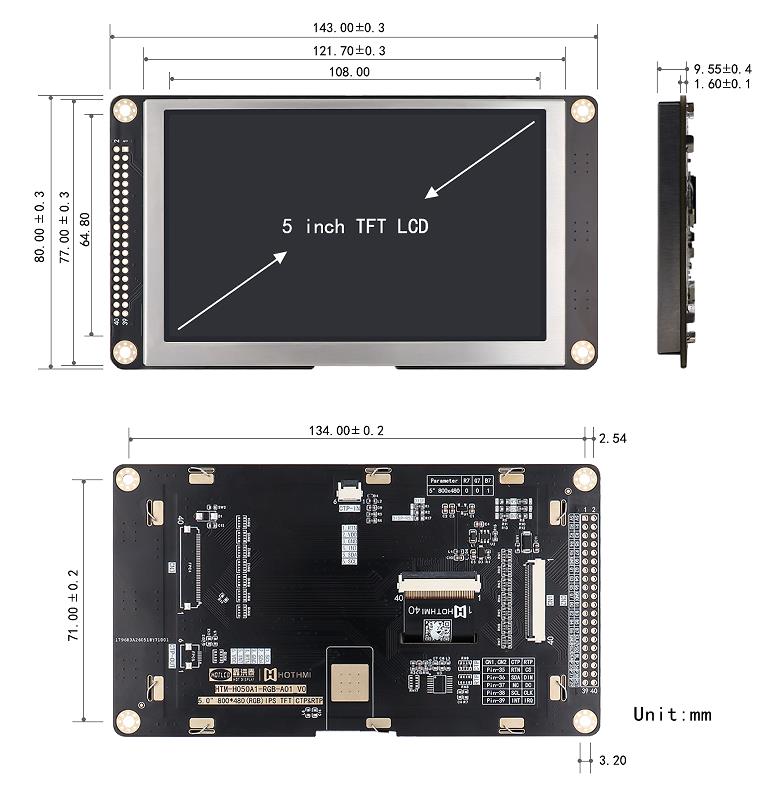

HTM-H050A1-RGB-A01采用 5.0寸TFT LCD显示屏，分辨率为：800x480。显示有效区域达到 108.0x64.8mm，能够在有限的设备空间内提供较大的显示区域，适合工业控制界面、设备参数、仪表数据以及图形化UI显示。另外相比普通消费级TFT显示屏，该系列针对高亮应用进行背光设计。

无触摸版本：1800cd/m²

电容触摸版本：1600cd/m²

电阻触摸版本：1400cd/m²

即使增加触摸面板后，仍能够保持较高的显示亮度。在户外设备、工业车间、工程机械以及高环境光设备中，可以有效提高文字、图标以及设备参数的可读性。这与HOTDISPLAY现有高亮TFT产品的定位一致——针对户外和复杂工业光环境，提高阳光及强光条件下的显示可视性，有效解决了普通工业屏幕强光下泛白看不清的问题。

5、80°全方向宽视角，提升不同安装角度下的可视性

工业设备的显示屏往往存在不同的安装高度和观察角度。HTM-H050A1-RGB-A01典型观看角度达到：U80 / D80 / L80 / R80，即上下左右四个方向典型视角均达到80°。典型对比度达到：1200:1，能够在不同角度观察时保持良好的画面显示效果，色彩还原真实鲜艳。适合医疗监护仪、工业控制面板等需要多人、多角度查看数据的场景下，信息读取无死角，从侧面观看色彩依然准确。

6、-30℃～+80℃宽温设计，适应复杂工业环境

工业设备经常需要在比消费电子更加复杂的温度环境下工作。HTM-H050A1-RGB-A01的TFT显示部分支持：-30℃ ～ +80℃工作温度，储存温度同样达到：-30℃ ～ +80℃，并通过了严格的温度和湿度可靠性测试（高温储存120小时、低温储存120小时、高温高湿运行测试等），配合ESD 8KV抗静电能力，无论是严寒的户外环境还是高温的工业车间，该模组均能稳定运行。

7、灵活的触摸屏选项，满足不同工业操作需求

该系列模组提供三种触摸屏配置供选择：

• 不带触摸屏（No TP）：适合纯显示应用

• 带电阻触摸屏（RTP）：成本低，支持压力触摸，可戴手套操作，适合粉尘、户外等复杂工况

• 带电容触摸屏（CTP）：采用GT911驱动芯片，支持最高5点触控，I²C接口，响应灵敏，6H表面硬度，适合工业HMI、智能终端及频繁人机交互场景。

触摸屏选项使客户可根据应用需求和成本预算灵活选择，可以满足从传统工业设备到智能化HMI终端的不同应用需求。

这款5寸RGB显示模组的应用场景

HTM-H050A1-RGB-A01凭借其出色的显示效果、坚固的结构、宽温工作范围和标准接口，可广泛应用于以下领域

工业控制与人机界面（HMI）

工厂自动化设备、数控机床操作面板、PLC人机界面、打印机/复印机控制面板等。高亮度和宽温特性确保在嘈杂、多尘、高温的车间环境中清晰可见。

车载显示
车载导航仪、后座娱乐系统、工程车辆专用显示器等。铁框结构和宽温设计使其能够应对车辆振动和极端温度变化。

医疗设备
病人监护仪、便携式诊断设备、实验室分析仪器等。IPS全视角有助于医护人员从各个角度准确读取数据。

嵌入式开发与教育
完美匹配正点原子STM32开发板，支持RGB888格式显示，是高校实验室、创客项目、产品原型开发的理想显示终端。

户外手持与自助终端

户外查询机、充电桩显示屏、手持数据采集终端、智能家居控制面板等。高亮度确保阳光直射下内容依然可读。

普通5寸RGB裸屏 vs HTM-H050A1-RGB-A01 对比表

对于使用STM32进行工业HMI、设备控制或嵌入式GUI开发的工程师来说，选择显示屏真正影响项目效率的，往往不是“屏幕能不能亮”，而是需要为这块屏再做多少外围开发工作。

HTM-H050A1-RGB-A01通过正点原子STM32开发板直连、自带PCB背光驱动、抗干扰电路以及不锈钢铁框结构，将原本需要客户自行完成的部分外围电路、接口转接和结构设计集成到完整模组中。对于设备开发人员来说，可以有效减少：转接板设计、跳线连接、背光驱动开发以及结构固定工作。对于设备制造商而言，则有助于缩短从：样机验证 → 系统调试 → 产品量产的开发周期。
