ESP32-P4 开发板

在智能显示终端、工业控制设备、人机交互系统和智能视觉产品的开发过程中，工程师经常会遇到一个现实问题：屏幕选好了，但为了完成点屏测试，还需要重新设计主控板、背光电路、触摸接口和转接电路。硬件准备周期长，也增加了前期验证成本。

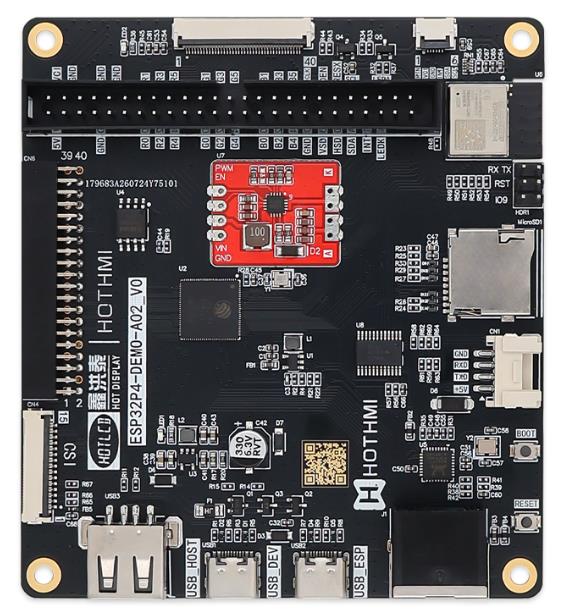

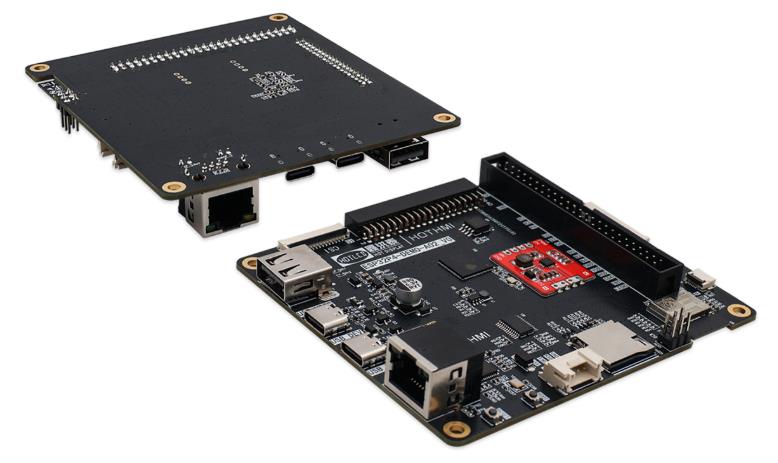

针对这一需求，HOTDISPLAY 推出了 ESP32P4-DEMO-A02 开发板。

该开发板以 ESP32-P4 芯片为主控，围绕 TFT 液晶显示屏的点亮、触摸控制和产品原型开发进行设计。板载 RGB、MIPI DSI、MIPI CSI、USB、MicroSD、UART、I²C 及以太网等接口，并将 ESP32-P4 的大部分常用功能和信号引出，帮助客户更快完成屏幕测试、程序调试及整机方案验证。

产品概述

ESP32P4-DEMO-A02 是一款面向智能显示、人机交互、工业控制和智能视觉应用设计的 ESP32-P4 开发平台。

开发板针对 TFT 液晶显示应用进行设计，集成标准 40Pin RGB LCD 接口、MIPI DSI 显示接口、背光驱动及电容触摸相关信号，可用于不同规格 RGB 和 MIPI 接口 TFT 液晶显示屏的前期测试与产品原型开发。

对于 FPC 定义不同或采用非标准接口的显示屏，还可配合专用转接板连接，提高开发平台对不同尺寸、分辨率和接口定义显示屏的适配能力。

RGB 与 MIPI 双显示接口

不同 TFT 液晶显示屏采用的接口和 FPC 定义可能存在较大差异。ESP32P4-DEMO-A02 同时提供 RGB LCD 和 MIPI DSI 两类显示接口，可覆盖更多 TFT 显示方案。

• RGB LCD 接口

板载标准 40Pin RGB LCD 连接器，可引出 RGB 数据信号、像素时钟、行场同步、数据使能、复位、背光及触摸相关信号。RGB 信号还通过排针集中引出，方便信号测量、调试及扩展。对于接口定义不同的 RGB 显示屏，可根据屏幕 FPC 定义设计专用转接板，实现快速连接。

• MIPI DSI 显示接口

针对分辨率较高或采用高速串行传输的显示方案，提供 MIPI DSI 显示接口，可连接相应的 MIPI 接口 TFT 液晶显示屏。配合专用 MIPI 转接板，客户可使用同一套 ESP32-P4 开发平台测试不同规格的 MIPI 显示屏，降低选型与验证难度。

集成背光驱动 & 电容触摸

ESP32P4-DEMO-A02 集成独立背光驱动模块，并提供 PWM 背光调节功能。无需额外搭建升压和控制电路，即可完成屏幕背光点亮和亮度调试。

预留电容触摸接口，提供 I²C 通信、中断和复位等信号，可配合带电容触摸屏的 TFT 液晶模组进行触摸功能开发。

ESP32-P4 高性能主控，为复杂图形界面提供更强处理能力

ESP32P4-DEMO-A02 采用 ESP32-P4 高性能主控芯片，搭载 32 位双核 RISC-V 处理器，最高主频可达 400 MHz，并配备一颗最高主频 40 MHz 的低功耗 RISC-V 处理器。芯片支持单精度浮点运算以及 AI、DSP 指令扩展，可为复杂图形界面、触摸交互、图像处理和多任务运行提供充足的运算性能。

ESP32-P4 集成 768 KB 片上高性能存储空间，并支持扩展 PSRAM，可用于存放 LVGL 界面资源、图片素材及显示缓冲数据。芯片还集成 PPA 像素处理加速器和 2D-DMA，可辅助完成图像缩放、旋转、颜色空间转换和二维图像数据搬运，减少 CPU 在图形处理和屏幕刷新过程中的负担，提高界面运行效率。

针对智能视觉及多媒体应用，ESP32-P4 还集成 MIPI CSI 摄像头接口、ISP 图像信号处理器及 H.264 硬件编码功能，可为摄像头图像采集、实时画面预览和视觉终端开发提供硬件支持。

借助这些性能，开发人员可在 ESP32P4-DEMO-A02 平台上进行 LVGL 图形界面、工业 HMI、智能控制面板、仪器仪表、医疗设备界面及智能视觉终端的开发与功能验证。

ESP32-P4 本身不集成无线通信功能，开发板通过板载 ESP32-C6 模块扩展 Wi-Fi 和蓝牙连接，可用于无线配网、数据传输及远程控制等功能开发。

MIPI CSI 摄像头 · 智能视觉

除显示功能外，ESP32P4-DEMO-A02 板载 MIPI CSI-2 摄像头接口，可连接相应的摄像头模组。客户可以在同一开发平台上完成摄像头图像采集、显示屏实时预览及相关视觉功能开发。

适合应用于条码及二维码扫描设备、图像采集终端、工业视觉检测设备、可视门禁系统、智能控制面板、带摄像功能的人机交互终端、显示屏与摄像头接口集成在同一块开发板上，减少多板连接和系统调试的复杂度。

丰富的 USB、存储及通信接口

USB Host – 扩展键盘、鼠标、存储设备等 USB 外设。

USB Device – 与计算机或上位机之间的数据通信。

USB 转串口调试 – 程序下载、日志查看和串口调试。

MicroSD 卡 – 存储图片、字体、界面资源、配置文件及运行数据。

10/100M 以太网 – 网络通信、数据上传、远程设备管理。

UART 与 I²C – 连接传感器、控制器、触摸芯片及其他外部模块。

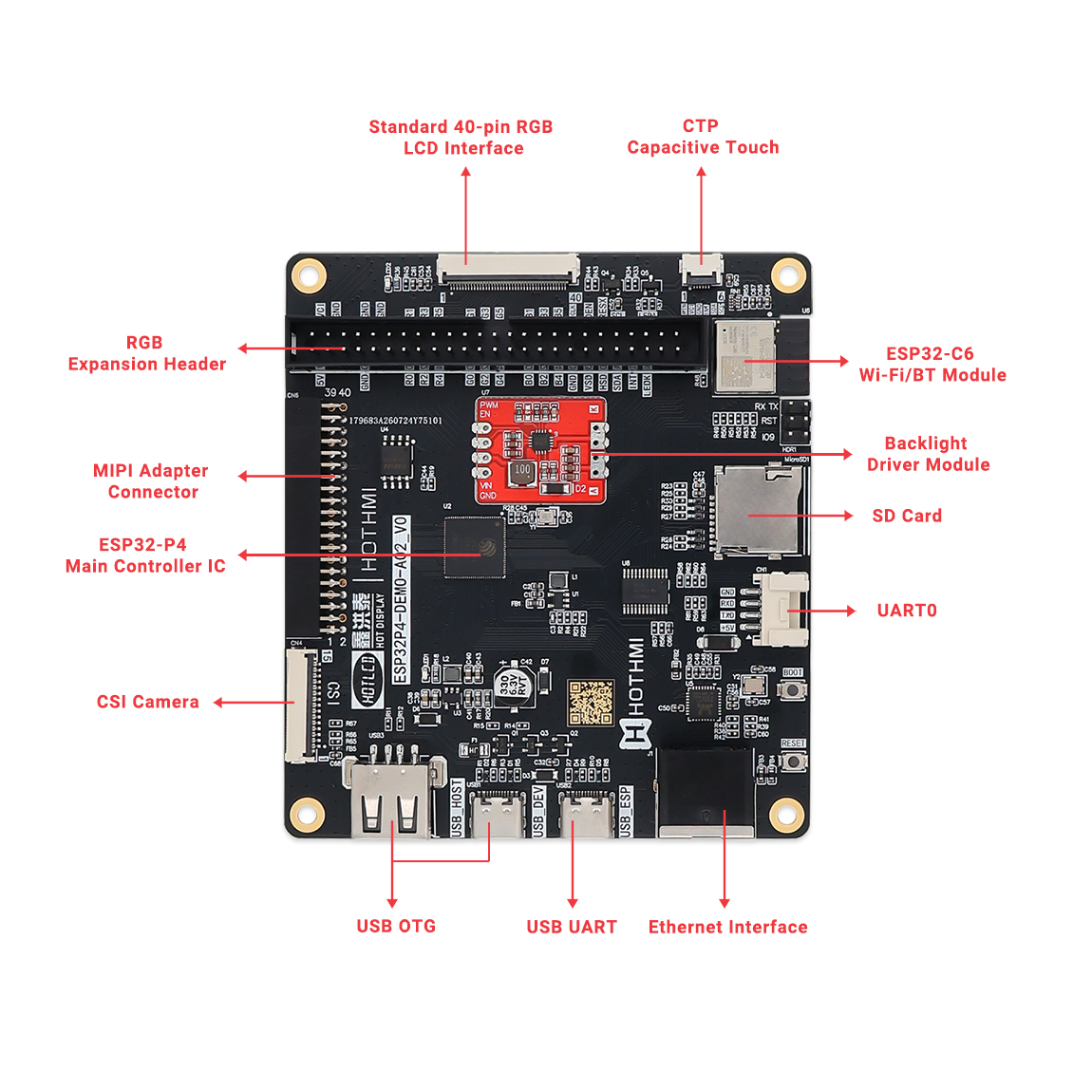

主要接口

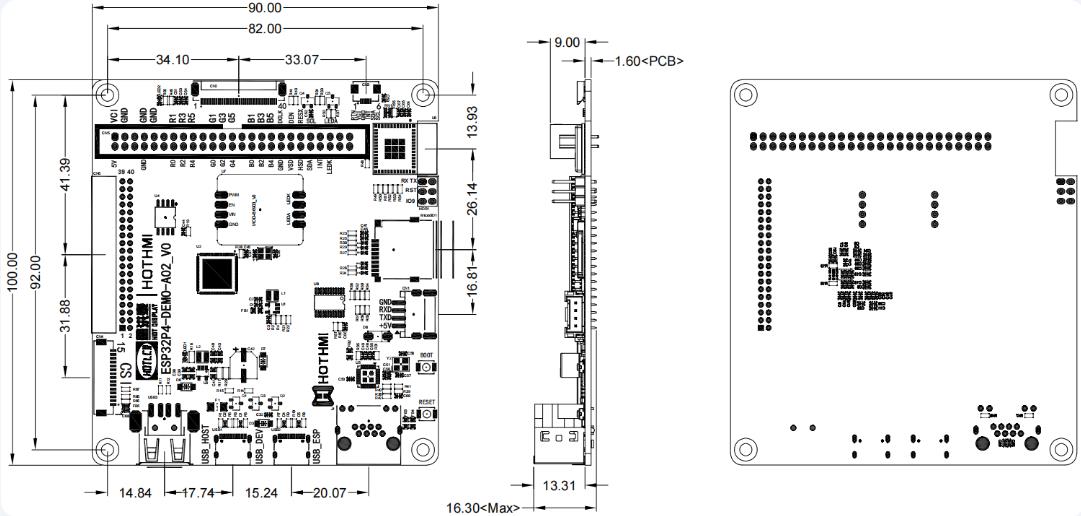

主要参数

不只是点屏工具，更是产品原型开发平台

ESP32-P4-DEMO-A02 并不只是用于展示液晶屏效果的简单 DEMO 板。借助 ESP32-P4 的处理能力、丰富的显示及通信接口，以及板载的无线、有线网络和存储资源，客户可以直接在开发板上搭建接近实际产品的功能原型。

典型应用

1. 智能显示终端

带触摸 HMI、智能控制面板、设备操作界面及 LVGL 图形界面开发验证。

2. 工业控制设备

工业控制面板、设备状态监控、参数设置、数据采集和现场信息显示。

3. 智能视觉终端

扫码设备、图像采集、视觉检测及摄像头实时预览。

4. 物联网与网络终端

支持 Wi-Fi、蓝牙和以太网，用于工业网关、联网控制器及数据采集终端。

5. 嵌入式产品原型开发

ESP32-P4 功能评估、系统开发、显示方案选型及可行性验证。

快速完成 TFT 显示屏点亮与功能验证

ESP32P4-DEMO-A02 的主要作用之一，是帮助客户更加方便地测试和点亮 HOTDISPLAY 提供的 RGB 及 MIPI 接口 TFT 液晶显示屏。在项目选型阶段，客户可以根据屏幕的接口、分辨率、尺寸和 FPC 定义，选择相应的连接方式或专用转接板。通过开发板可完成TFT 液晶屏显示功能测试、屏幕初始程序调试、显示时序及接口参数验证、电容触摸功能调试、背光亮度和 PWM 控制测试、LVGL 图形界面运行验证、摄像头采集与显示测试、USB、MicroSD 和网络功能测试、整机功能原型开发。客户无需在项目初期立即投入专用主板设计，即可先确认显示屏和系统方案是否满足产品要求，降低前期开发风险。

产品定型后支持专用 PCB 定制

标准开发板适合前期测试及原型验证，但在产品正式立项后，客户通常需要根据整机结构、接口需求和目标成本重新设计控制板。

HOTDISPLAY 可根据客户的实际项目要求提供专用 PCB 定制服务，包括：定制 PCB 外形和安装尺寸，调整安装孔位置；匹配指定 TFT 液晶屏的 FPC 接口

；集成显示、触摸及背光驱动电路；增减 USB、UART、I²C 和网络接口；调整无线通信和存储功能，优化电源管理；根据整机结构重新设计元器件布局；删除量产产品不需要的开发接口，增加客户所需外围功能；配合显示屏和触摸屏完成整套方案适配。

客户可以先使用 ESP32P4-DEMO-A02 完成程序和产品功能验证，待项目正式立项后，再将已验证的功能整合到专用 PCB 中。这种从标准开发板验证到专用 PCB 量产的开发方式，有助于减少重复设计，缩短产品开发周期，降低适配风险。

提供开发资料及技术支持

针对 ESP32P4-DEMO-A02 开发板及配套显示屏项目，HOTDISPLAY 可提供相应的开发和硬件参考资料，包括：开发板结构尺寸图、原理图、引脚定义资料、屏幕规格书、显示屏连接参考、转接板设计支持、屏幕驱动及接口适配建议、产品定制开发支持。

如果客户已经确定显示屏尺寸、分辨率及接口类型，也可以将具体产品需求发送给我们，由工程团队协助评估开发板、显示屏及转接方案。

从开发验证到产品定制：ESP32P4-DEMO-A02 集成 RGB LCD、MIPI DSI、MIPI CSI-2、电容触摸、背光驱动、MicroSD、USB、UART、I²C、以太网及无线通信等功能，可帮助工程师快速完成 TFT 液晶显示屏点亮、触摸调试、LVGL 图形界面开发及整机功能验证。

客户完成显示方案和产品功能验证后，HOTDISPLAY 还可根据整机结构、接口配置和量产成本要求，提供专用 PCB 尺寸、接口、电源及功能定制服务，帮助项目从原型验证顺利进入产品化阶段。

如需测试 ESP32P4-DEMO-A02 开发板、匹配 RGB 或 MIPI 接口 TFT 液晶显示屏，或咨询专用控制板定制方案，欢迎联系 HOTDISPLAY 获取产品资料与技术支持。
