2.4寸工业级电阻式触摸TFT LCD模块

在工控设备、嵌入式人机界面、便携终端、户外监测设备的研发落地中，显示触控模块的环境适应性、运行稳定性、硬件兼容性、结构可靠性直接决定整机设备的工况表现与使用寿命。

针对工业严苛场景、户外便携终端应用、小型智能硬件量产等需求，我司HTM-H024B25-MCU-A01R 2.4英寸电阻式触控TFT液晶显示模组，以工业级硬件配置、一体化集成架构、宽域适配能力，为行业客户提供高可靠、低成本、易集成的标准化显示触控解决方案。

2.4-inch industrial-grade resistive touch TFT LCD module.jpg

一、核心显示性能：高清广色域，全视角工业级画质

本模组采用2.4英寸TFT液晶显示面板，物理分辨率达240(RGB)×320，能够清晰显示文字、图标、参数信息及图形界面，满足工业数据显示、参数界面、图形交互的人机交互显示需求。

屏幕色域覆盖55% NTSC，色彩层次饱满、色彩还原精准，有效提升普通屏幕可能存在的偏色、发白、失真等显示问题。

模组标配400cd/m²典型高亮规格，搭载专业恒流背光校准工艺，配合IPS全视角显示技术，实现宽视角观看效果，在不同观察角度下仍保持良好的亮度和色彩一致性，可有效降低侧视、安装角度变化以及环境光变化对显示效果的影响。

硬件层面搭载行业成熟量产的ST7789主流驱动IC，具备稳定可靠的显示控制能力，支持流畅画面刷新与显示控制，有效降低闪屏、显示异常等问题发生概率，满足工业设备长期运行需求。

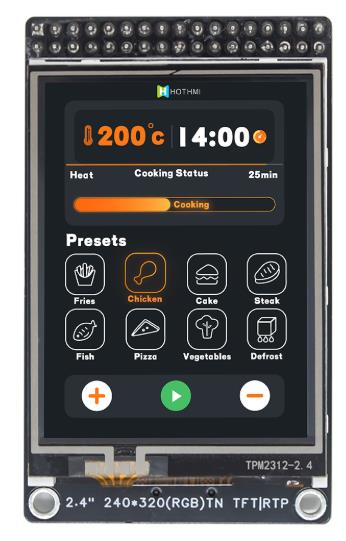

2.4-inch industrial-grade resistive touch TFT LCD module-1.jpg

二、电阻触控架构：工业专属压力触控，适配严苛作业场景

区别于常规电容触控方案，本模组搭载工业级电阻式触控方案，依托压力感应触发原理，无需人体导电，可有效解决工业场景中的触控操作限制。

模组出厂完成显示屏与电阻触摸层集成装配，触控线路、显示线路高度整合至标准化40针接口，客户无需进行额外层压、线路连接及保护处理，大幅简化整机集成流程，降低量产开发难度。

触控核心优势突出，集合软件驱动后，支持带手套精准操作，适配棉质、橡胶、劳保手套作业场景，适用于工业车间、户外巡检、低温作业等需要佩戴防护手套的工作环境。同时具备良好的防尘、防油特性，可适应粉尘、油污等复杂工业环境，保持稳定触控响应。相比于电容屏，更适合复杂工业工况下的人机交互应用。

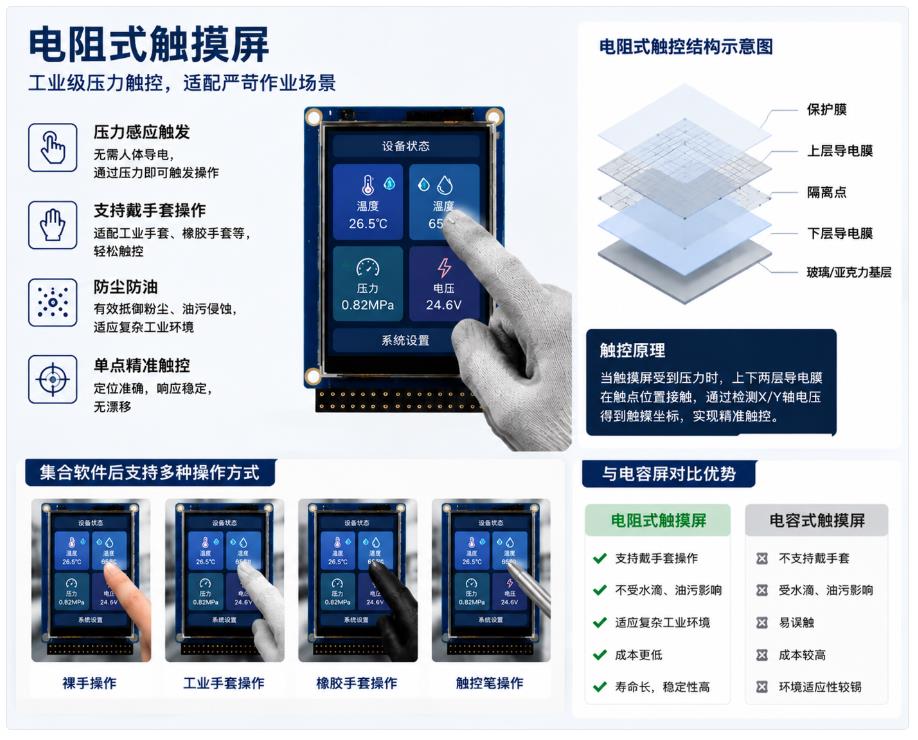

The advantage of resistive touch display.jpg

相关文章：电容式触摸屏 VS 电阻式触摸屏

三、硬件接口适配：双位宽兼容，极简外围电路设计

为适配多元化嵌入式开发场景，模组标配8位/16位MCU并行双总线接口方案，支持不同主控平台的灵活匹配。兼容STM32、51系列、ARM工控板等主流嵌入式主控方案。

8位模式适配低成本8位单片机项目，有效控制硬件成本；16位模式可提升数据传输效率，适合动态图形和高信息量界面显示需求。单款模组可适配多类型项目，有助于降低客户物料库存与采购成本，提高产品开发灵活性。

模组内置恒流背光驱动电路，无需外接背光驱动芯片，仅通过BL控制接口即可实现背光管理，大幅精简外围电路、缩小PCB布局面积，降低硬件设计难度与元器件采购成本。同时支持2.8V–5.0V宽电压供电输入，适配工业稳压供电、锂电池供电、便携式设备供电等多种供电体系，适配场景更加广泛。

四、工业级环境可靠性：宽温稳定运行，全天候工况适配

全机身液晶面板、触控层、背光组件、接口结构均采用工业级材料设计，具备良好的环境适应能力。

标准工作温度区间为-20℃～+70℃，在工作温度范围内能够保持稳定显示效果、触控响应以及背光性能；存储温度可达-30℃～+80℃，可应对仓储运输、高低温存储等应用场景。

相比普通消费级显示模组，该产品具备更好的温度适应性和长期运行可靠性，适用于工业自动化、户外设备、车载终端、便携检测设备等应用环境。

五、结构工艺设计：易装易调，适配研发与量产

结构层面采用轻量化纤薄机身设计，搭配金属PIN针直插接口，相较于传统软排线、焊接式模组，可有效降低虚焊、连接不稳定以及反复拆装损坏等风险，更适合研发调试、样机测试以及批量生产应用。

金属PIN针接口支持快速连接与重复拆装，方便工程师进行产品开发验证、功能测试以及后期维护，提高产品开发效率。

机身预留标准化四颗定位固定孔，支持螺丝锁紧固定，设备装配更加稳固，有助于提升结构可靠性。

驱动板与显示屏采用精密对接连接器设计，对位精准、拆装便捷，可重复拆解复用，提升产品结构设计灵活性，为不同设备形态集成提供便利。

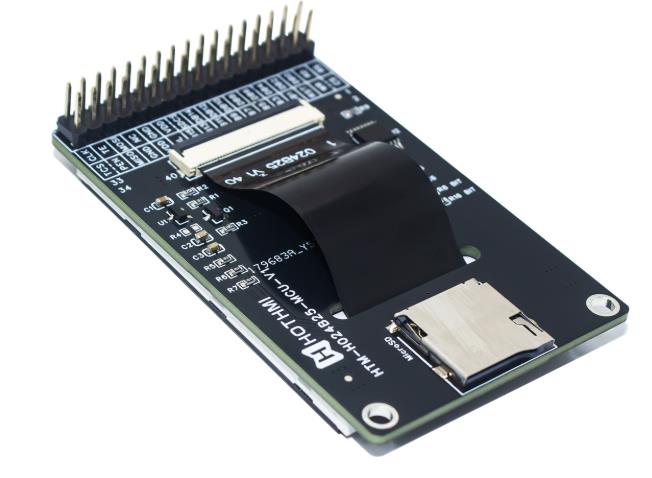

2.4-inch display module structure and manufacturing process design.jpg

六、产品矩阵与定制服务：一站式显示解决方案

为匹配不同客户开发能力与项目需求，我司搭建完整2.4英寸显示产品矩阵：

可提供独立FPC排线显示屏（型号：TFT-H024B25QVTST4N40）供客户自主开发驱动板，满足具备硬件开发能力客户的深度定制需求。

针对无自主开发团队的客户，配套推出HTM-H024B25-UART-A01串口智能屏方案，通过简化通讯方式，帮助客户快速实现人机交互界面开发，降低软件开发难度。

同时支持全维度深度定制服务，可按需定制：

盖板造型设计
FPC排线长度与规格
触控方案
通讯接口类型
产品结构尺寸

并支持：

AG防眩光处理
AR增透处理
AF防指纹处理

相关文章：AR/AG/AF的处理方式在显示屏盖板中的应用

全系产品严格遵循ROHS环保标准，品质合规、量产稳定，可为客户提供产品图纸、规格手册、开发例程以及技术支持等完整服务。

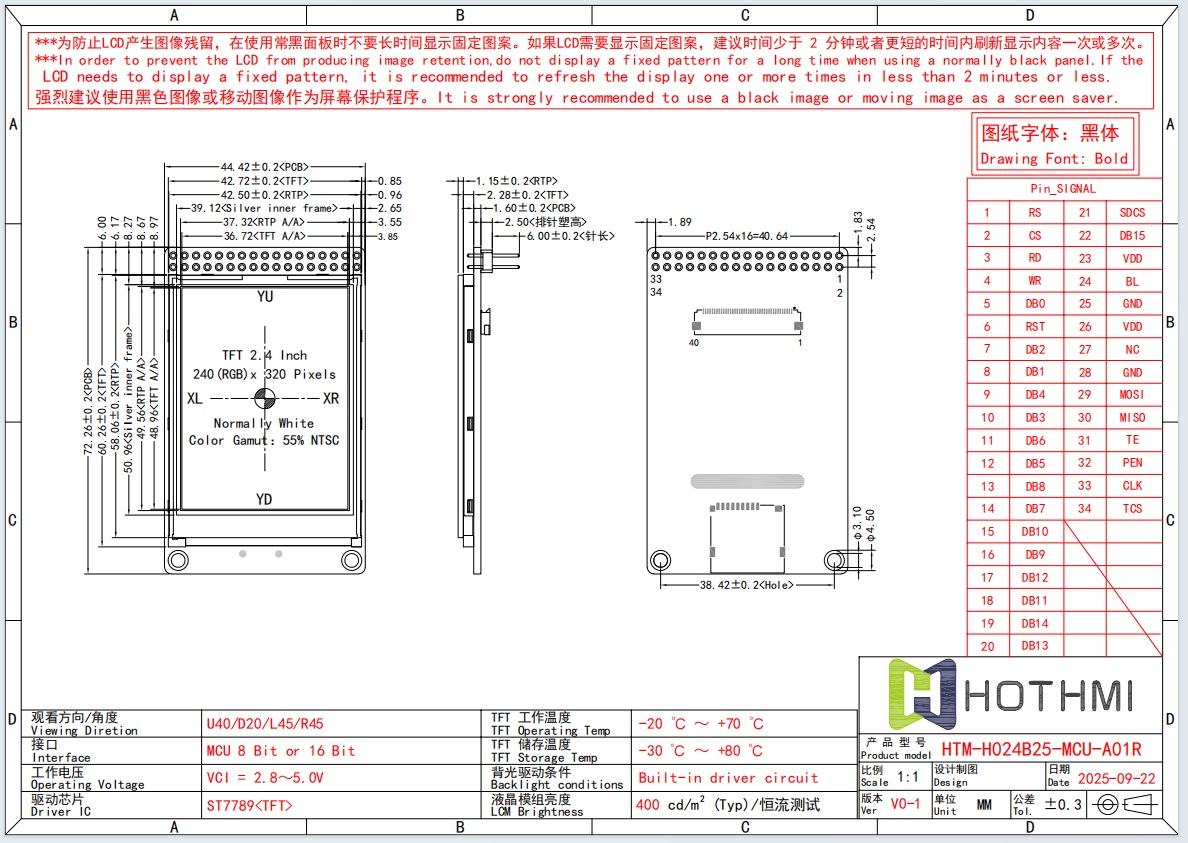

七、技术规格摘要

参数项目	规格指标
产品型号	HTM-H024B25-MCU-A01R
显示尺寸	2.4英寸 TFT LCD
分辨率	240(RGB) × 320 Pixels
显示技术	IPS全视角显示
色域	55% NTSC
典型亮度	400 cd/m²
触控类型	电阻式触摸屏
触控特点	支持戴手套操作、防尘、防油
驱动IC	ST7789
接口类型	MCU并行接口，支持8bit / 16bit切换
供电电压	2.8V – 5.0V宽电压输入
背光方案	内置恒流背光驱动，无需额外背光电路
工作温度	-20℃ ～ +70℃
存储温度	-30℃ ～ +80℃
环保标准	RoHS Compliant

八、核心应用领域

工业自动化

适用于：

小型工控面板
车间数据采集设备
温湿度/压力检测仪器
现场手持调试终端

满足工业现场参数显示、设备控制以及数据交互需求。

嵌入式研发

适用于：

单片机开发板
智能硬件原型开发
高校教学实训设备

凭借MCU并行接口以及成熟驱动方案，可帮助研发人员快速完成显示功能验证。

便携智能终端

应用于：

户外巡检记录仪
便携式测温设备
条码扫描交互设备
手持检测终端

满足小型化、低功耗以及稳定交互需求。

智能家居设备

适用于：

小型温控面板
环境监测终端
智能设备操作显示模块

小型医疗设备

适用于：

便携式检测设备
家用健康设备
小型理疗设备操作显示屏

HTM-H024B25-MCU-A01R 2.4英寸工业级电阻触控TFT显示模组，以工业级可靠设计、集成化硬件架构、宽温环境适应能力以及灵活MCU接口方案，为中小型工控设备、便携智能硬件以及嵌入式项目提供稳定可靠的显示触控解决方案。

其集成化设计降低了客户端的开发门槛与物料管理成本，扎实的物理结构与宽温特性则保障了终端产品在复杂工况下的长期稳定运行。是工业人机交互、小型控制设备以及智能终端应用中的理想选择。
