9寸IPS TFT液晶显示

在工业自动化、智能医疗、车载设备以及户外终端等应用领域，显示屏不仅需要提供清晰细腻的画面，更需要面对复杂环境带来的挑战，例如强光照射、温度变化、电磁干扰以及长期稳定运行等问题。

普通消费级显示屏往往难以满足工业设备对于可靠性和环境适应性的要求。因此，具备高亮度、宽温工作能力以及灵活接口设计的工业级TFT显示模块，成为越来越多设备制造商的首选。

HOTDISPLAY推出的 TFT-H090A02WSIGH7N40 9英寸IPS TFT液晶显示屏，专为工业控制、便携式设备及智能终端应用设计，结合IPS全视角显示技术、高亮背光、宽温设计以及多接口兼容能力，为严苛环境下的显示需求提供稳定可靠的解决方案。

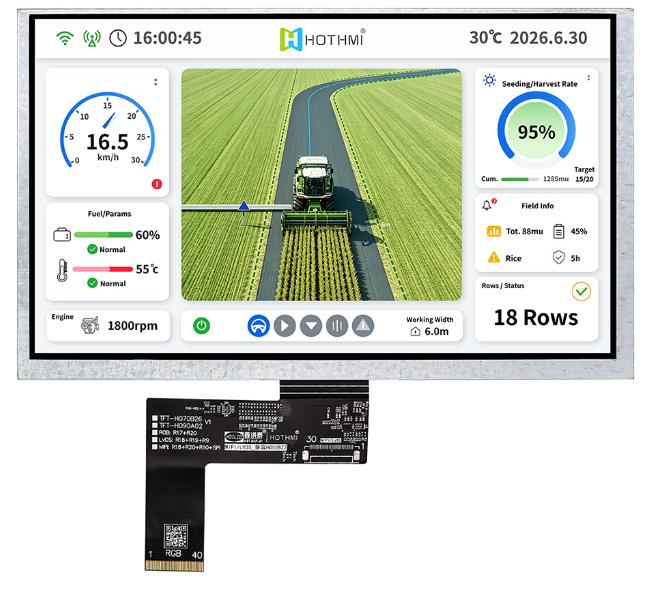

9-inch IPS TFT LCD.jpg

产品概述：9英寸IPS TFT显示模块，兼顾画面与工业可靠性

TFT-H090A02WSIGH7N40 是一款高性能 9英寸LCD IPS TFT显示模块，采用1024×600分辨率设计，搭载先进IPS面板技术，可提供更加稳定的色彩表现和宽广观看角度。

该显示模块采用常黑显示模式，配合50% NTSC色域覆盖，使画面具有更好的对比度和色彩层次，即使显示复杂工业图形、仪表数据或动态操作界面，也能够保持清晰准确的视觉效果。

同时，该模块支持 LVDS、MIPI DSI 以及 RGB 接口扩展方案，能够满足不同主控平台的硬件需求，大幅提升产品设计灵活性。

产品优势

核心优势一：700cd/m²高亮显示，复杂光环境下依然清晰可见。

工业车间强光、户外日照、车载逆光、医疗亮室等场景，极易造成屏幕反光看不清、画面泛白失效。针对这类高眩光复杂工况，本产品搭载高性能恒流背光驱动系统。

在240mA恒流工况下，屏幕可稳定输出700 cd/㎡高亮度。高亮背光结合IPS面板以及常黑显示模式，可以有效提升画面的可读性，强力抵御环境光干扰。

即使面对：

工业车间强照明环境
户外设备阳光照射
汽车驾驶舱光线变化
医疗设备复杂视觉需求

依然能够保持清晰、稳定的图像显示。对于需要全天候运行的人机界面设备而言，高亮度不仅提升观看体验，更降低了操作误判风险。

核心优势二：IPS全视角技术，实现多角度一致显示体验

传统TN型TFT显示屏在偏离正面观看时，容易出现：

色彩变化
亮度下降
对比度降低
图像失真

而TFT-H090A02WSIGH7N40采用IPS技术，通过优化液晶分子排列方式，相较于传统TN屏幕偏角发白、色偏严重的缺陷，本产品视角表现大幅升级。

该模块可实现：U85 / D85 / R85 / L85 全视角显示无论操作人员从侧面查看，还是多人多角度围观操作，以及设备安装于倾斜角度，都能够保持：

✔ 色彩一致

✔ 图像清晰

✔ 低视角偏差

✔ 高视觉舒适度

因此特别适合：工业控制面板、医疗监测设备、智能家居中控屏、车载娱乐系统、多人查看场景

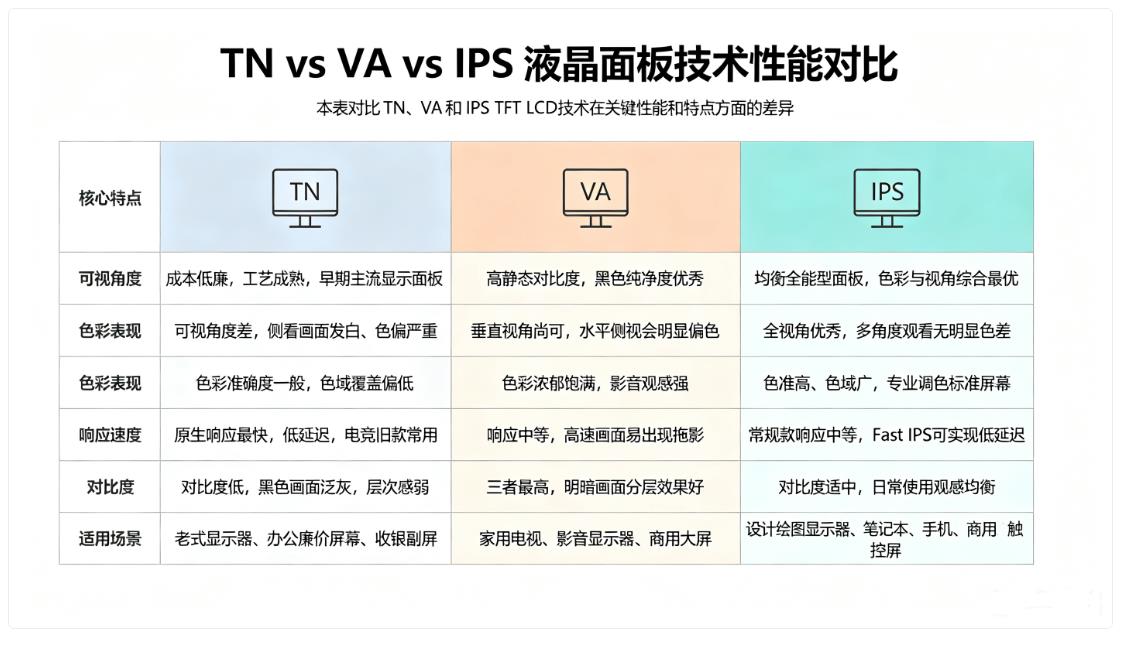

difference between IPS VA and TN.jpg

核心优势三：LVDS / MIPI DSI / RGB多接口设计，提升系统兼容性

在工业设备与嵌入式终端研发中，接口单一、平台适配差、硬件改造成本高，是行业长期存在的痛点。

为此，TFT-H090A02WSIGH7N40 9英寸IPS TFT显示模块，搭载LVDS、MIPI DSI、40针RGB三大主流接口全能兼容方案。

作为市面稀缺的三接口可自由切换工业屏，产品无需更换型号、无需重新开模布局。仅通过微调FPC线缆背面SMD电阻阻值，即可快速切换传输模式，适配不同主控与硬件架构。有效提升设计灵活性，大幅降低研发、改板与量产成本。

MIPI DSI接口

特点：高速串行传输、连接线数量少、适合移动设备及嵌入式系统

适用于：Android平台、Linux设备、智能终端产品

LVDS接口

特点：抗电磁干扰能力强、信号稳定可靠、适合工业环境长期运行

适用于：工业控制设备、自动化设备、车载显示系统

RGB接口

特点：兼容传统并行显示方案、适合带RGB控制器的MCU/ARM平台

适用于：STM32开发平台、嵌入式控制系统

通过FPC电路配置调整，同一显示结构即可适配不同硬件架构，为产品升级和平台迁移提供便利。三款接口灵活切换的设计，彻底打破单一接口屏幕的适配局限，兼容性覆盖全主流软硬件平台。

客户可依托同一套屏幕硬件，适配多款不同型号设备，有效缩短研发周期、降低改板成本与备货压力。同时便于产品迭代与跨平台项目迁移，是工业设备通用化、轻量化设计的优质配套方案。

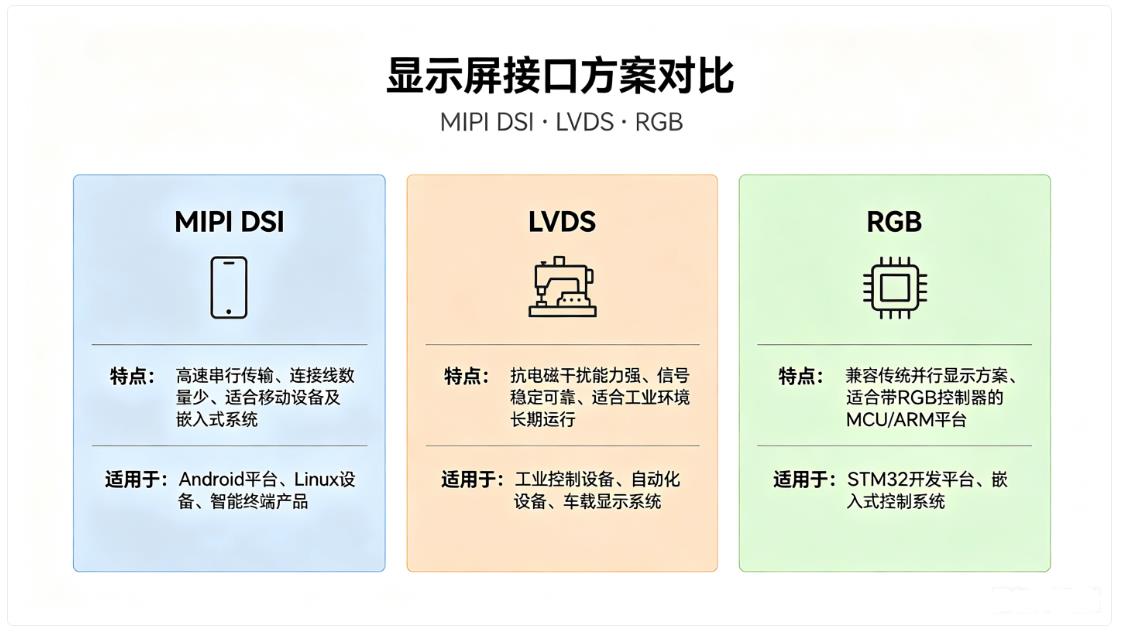

display Interface.jpg

核心优势四：工业级宽温设计，适应复杂环境长期运行

工业设备通常需要面对温度变化、连续运行以及复杂环境因素影响。

TFT-H090A02WSIGH7N40支持完整宽温工作区间，参数如下：

工作温度：-20℃ ～ +70℃
存储温度：-20℃ ～ +80℃

相比普通消费级显示模块，该产品采用工业级材料和制造工艺，提高了环境适应能力。

硬件搭载多重稳定化结构配置：

SUS不锈钢背板结构
稳定背光设计
精密结构控制
高可靠元器件选型

可有效抵抗工业振动、静电干扰、温湿度波动，支持设备7×24小时不间断稳定工作，工业可靠性极强。

全场景赋能，覆盖高端硬核应用领域

依托700cd/㎡工业高亮、IPS全视角、宽温稳定运行、多接口兼容四大核心优势，本屏突破普通显示屏的场景局限性。

可完美适配各类复杂工况与高端智能设备，广泛落地工业、医疗、车载、商用自助四大核心领域，全方位满足多场景、全天候稳定作业需求。

1. 智能工业人机界面（HMI）

应用于：自动化生产线控制柜、工业机器人操作终端、PLC控制设备、智能制造设备

凭借高清显示和宽视角特点，可实时显示参数数据、设备状态以及图形化控制界面。

2. 医疗检测设备

适用于：血液分析仪、超声设备、医疗监护终端

IPS全视角技术确保医护人员从不同位置查看时，仍能准确识别波形、数据及图像信息。

3. 智能汽车及交通设备

适用于：商用车中控显示、GPS导航设备、新能源充电桩显示终端

宽温设计能够适应车辆在寒冷环境以及温度变化条件下稳定工作。

4. 仪器仪表

适用于：电力仪表、温控器面板、测量设备显示屏、数据采集终端

高清分辨率清晰显示参数、曲线、数据，多接口兼容适配各类主控平台。

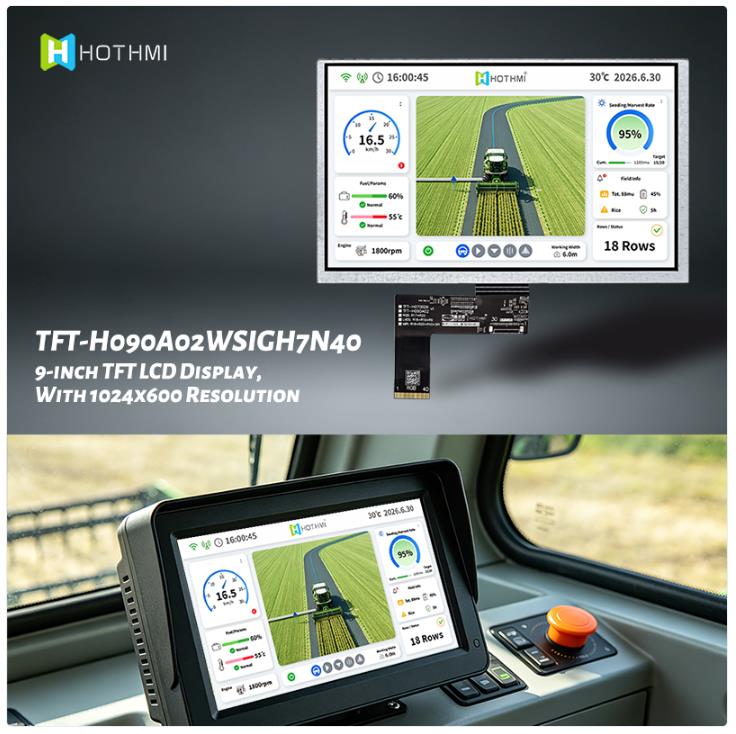

Application of the 9-inch IPS TFT LCD.jpg

产品技术规格

ITEM	PARAMETER DESCRIPTION	UNIT
TFT series	TFT-H090A02WSIGH7N40
Diagonal size	9.0”	Inch
Resolution	1024x600	Dot
Dimensions	210.7 x 126.5 x 5.0	mm
Active area (AA)	196.608x114.150x5.0	mm
LCD type	9.0” TFT Module	mm
Display viewing angle	Full View
Aspect ratio	2：1
Backlight type	LED white
TFT driver IC	——
Brightness	700cd/m2	cd/m2
Operating temperature	-20~70℃	℃
Storage temperature	-20~80℃	℃

9.0-inch TFT LCD.jpg

更多的产品详细信息，请点击链接：TFT-H090A02WSIGH7N40

更直观了解这款产品，请点击视频浏览：视频

随着工业智能化和设备数字化的发展，显示模块已经不仅是信息输出窗口，更成为人与设备交互的重要入口。

HOTDISPLAY TFT-H090A02WSIGH7N40 9英寸IPS TFT液晶显示屏，凭借：

✔ 700cd/m²工业级高亮
✔ IPS全视角显示技术
✔ LVDS/MIPI/RGB多接口兼容
✔ -20℃~+70℃宽温运行
✔ 稳定可靠的工业结构设计

实现了画质、性能、适配性、稳定性的全方位升级。可广泛适配工业智能化、医疗精密设备、车载智能终端、商用自助设备等高端场景，有效解决传统屏幕适配弱、画质差、不耐复杂环境等痛点。无需多型号备货、无需复杂硬件改造，一站式适配多场景、多平台开发需求，是工业设备升级、智能终端研发的高性价比、高可靠显示优选方案。
