TFT-H070A35SVIGH8N50 | 7寸高亮度阳光下可视工业液晶显示屏800x480 IPS TFT显示屏
TFT-H070A35系列是一款7英寸高亮度阳光下可视工业液晶显示模块，采用800×480 WVGA分辨率和IPS全视角面板，专为工业自动化、便携式医疗设备、户外电动汽车充电器、智能网关和农业机械控制终端等应用而设计。该模块采用100%国产芯片组，包括TFT驱动IC和GT911电容式触摸控制器，彻底消除了海外芯片短缺、价格飙升和交货周期延长等供应链风险，确保长期稳定量产，无需担心芯片停产问题。
该模块标配24位RGB并行接口，真正实现免驱动，可直接连接STM32、ARM、全志、瑞芯微等嵌入式主机，无需外部驱动桥接板，降低物料清单成本，简化硬件设计。此外，还提供完整的上电时序规格、参考原理图和初始化代码，方便工程师快速调试，加快产品上市速度。
背光亮度提供多级选择，最高可达 850 cd/㎡ 超高亮度，搭配高透光率防眩光偏光片，确保文本、数据和图形在阳光直射、露天安装或明亮的车间环境下依然清晰可见，彻底解决了普通屏幕在户外常见的“白屏”可读性问题。恒流背光驱动器提供均匀亮度，无暗区，LED 背光平均使用寿命长达 30,000 小时，支持 7×24 小时连续工业运行。
IPS 面板提供 80° 全方位可视角度，斜视角度下无色彩偏移或泛白现象。工业级宽温硬件设计支持 -30℃~+80℃ 存储温度和 -20℃~+70℃ 工作温度范围，可承受严苛环境，包括冰冻户外设备、高温控制柜和热循环医疗器械等。内置的静电放电保护电路通过了±4KV接触放电/±8KV空气放电测试，可防止在电磁干扰（EMI）较高的生产环境中出现故障或死机。
触控选项灵活多样：您可以选择非触控的纯显示版本，或支持5点触控的GT911电容式多点触控版本。该版本采用6H硬度的硬质玻璃表面，耐刮擦、耐磨损，IIC通信稳定，即使沾水或戴手套也能可靠操作。模块尺寸紧凑，采用165×100mm的标准尺寸，并预留安装孔，方便机械集成。
产品包含完整的31页原始数据手册，其中包含引脚定义、参考电路、背光驱动器和升压模块文档。我们提供一站式技术和商务支持，快速交付样品，并可进行小批量原型制作和大批量生产。这款7英寸高亮度阳光下可视工业液晶显示屏是进口屏幕的经济高效的国产替代方案，适用于户外工业、医疗和新能源应用领域。

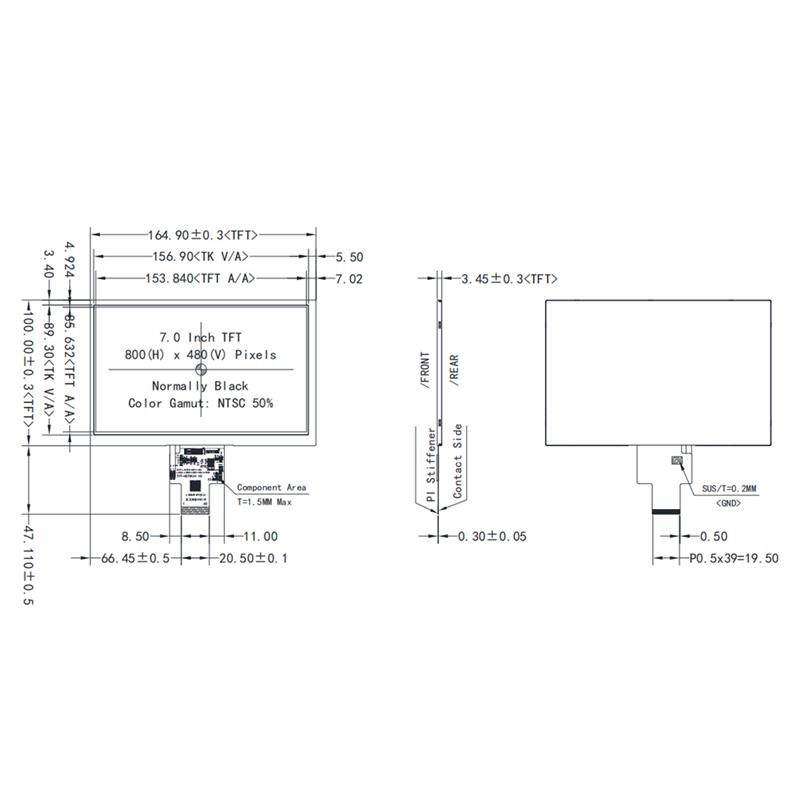

7寸高亮度阳光下可视工业液晶显示屏规格图
这款7寸高亮度阳光下可视工业液晶显示屏亮点：
1、全国产芯片组——供货稳定，无缺货风险
面板、驱动IC和GT911电容式触摸芯片均采用国产解决方案，无需依赖海外芯片。长期稳定供货，不受国外价格上涨或交货延迟的影响。批量生产周期完全可控，确保库存无忧。
2、24位RGB并行接口——免驱动直连
标准50针RGB接口，内置时序控制。MCU/ARM/全志/瑞芯微等主机可直接驱动，无需外部驱动板或转换IC。简化物料清单，降低硬件成本，即刻启动，缩短开发周期。支持DE同步模式和主流嵌入式系统。
3、超高亮度背光——阳光直射下清晰可见
多种亮度可选：800/850/1400/850 cd/㎡。高透光率偏光片配合优化的背光结构，即使在阳光直射、明亮的车间或户外车辆设备上，也能保持图像清晰不褪色。恒流设计确保均匀性，LED背光寿命长达30,000小时。
4、IPS全视角工业面板 – 宽温稳定运行
IPS技术提供80°全视角，无色彩偏移或灰阶反转。工业级宽温范围：工作温度-20°C~+70°C，存储温度-30°C~+80°C。在高温/低温车间、户外设备和低温仪器中均能可靠运行，无黑屏或残影。内置RC复位和待机电路，具有强大的抗干扰能力。
5、灵活的触控选项 – 一站式工业显示解决方案
提供纯显示（无触控）和GT911电容式多点触控版本。 6H硬度防刮表面，IIC接口，支持5点触控手势。超薄模块，附带原理图、初始化代码和数据手册。提供全程技术支持。
引脚定义说明
引脚编号 | 标号 | 详细描述 |
1~2 | LEDA | LED阳极 |
3~4 | LEDK | LED阴极 |
5~6 | NC | 不连接 |
7 | VCI | 数字电源电压 |
8 | NC | 不连接 |
9 | DEN | 数据输入启用。高电平有效，用于在“DE模式”下启用数据输入总线。通常为低电平。 |
10 | VSD | 垂直同步信号，默认为负极性。 |
11 | HSD | 水平同步信号，默认为负极性。 |
12~19 | DB[7~0] | 8位数据总线，显示蓝色数据。 |
20~27 | DG[7~0] | 8位数据总线，显示绿色数据。 |
28~35 | DR[7~0] | 8位数据总线，显示红色数据。 |
36 | GND | 电源地 |
37 | PCLK | 输入数据的时钟。数据在该信号的上升沿/下降沿锁存。默认下降沿。 |
38 | GND | 电源地 |
39~43 | NC | 不连接 |
44 | RESX | 全局复位引脚，低电平进入复位状态。内置RC电路（10K+1uF）。 |
45~46 | NC | 不连接 |
47 | STBYB | 待机模式控制引脚。内置RC电路（10K+2.2uF）。 |
48 | GND | 电源地 |
49~50 | NC | 不连接 |
背光驱动说明
背光工作条件（LED Backlight Specification）
背光参数（Backlight-1）
项目 | 标号 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
工作电压 | VF | 恒流 | Type - 1.0 | 9.0 | Type + 1.0 | V |
工作电流 | IF | 不带触摸 | Type - 150 | 850 | Type + 150 | mA |
亮度（含LCD） | Lv | 带触摸 | — | 800 | — | cd/m² |
LED寿命 | Hr | Ta=25±3℃ | 20,000 | 30,000 | — | 小时 |
